2008 Peugeot Partner Manual del propietario (in Spanish)

132
Cambiar una escobilla del limpiaparabrisas
Puesta en posición especial de
las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione
el mando limpiaparabrisas hacia
abajo para posicionar las escobillas
a lo largo de los montantes del
parabrisas (posición especial). Sustitución de una escobilla
delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas. Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS

133
AYUDA RÁPIDA
8
Remolcar su vehículo
Sin elevación (las cuatro ruedas
en el suelo)
Siempre debe utilizar una barra de
remolcado.
QUE LE REMOLQUENPor la parte delantera
- suelte la tapa empujando en la parte inferior de esta,
- enrosque el anillo amovible de remolcado hasta el tope.
Por la parte trasera
- suelte la tapa con la ayuda de una moneda o con la parte plana del
anillo de remolcado,
- enrosque el anillo amovible de remolcado hasta el tope. A la hora de remolcar con el motor
parado, ya no hay asistencia de
frenada ni de dirección.
Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo
con la ayuda de un útil de elevación
profesional.
El anillo de remolcado está en la caja
de los utillajes, que está debajo del
asiento derecho.

134

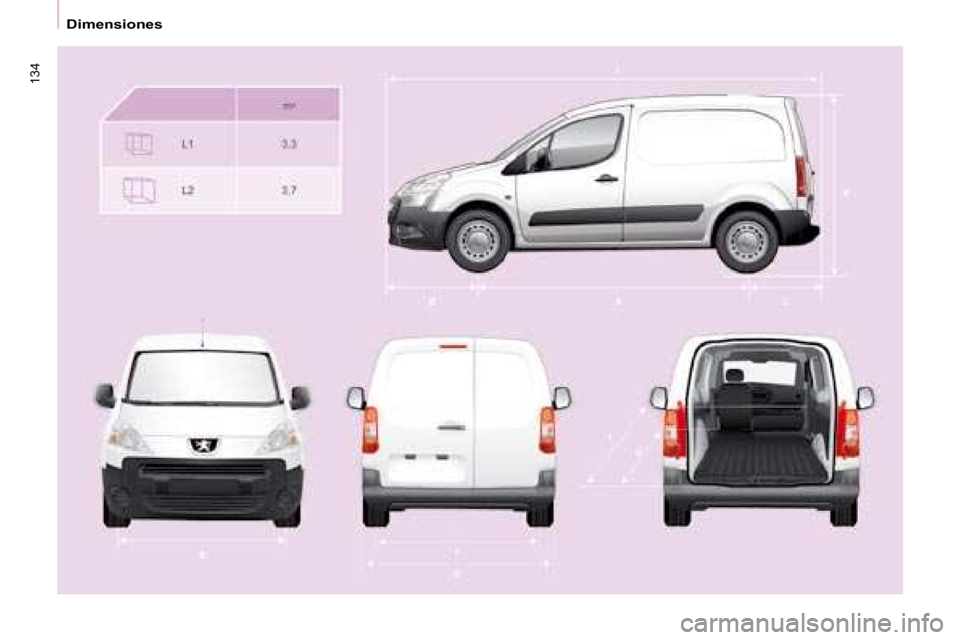

Dimensiones

135
Dimensiones
CARACTERÍSTICAS TÉCNICAS
9
FURGÓN (mm)
Corto - L1 Largo - L2
625 850 750
L Largo total 4380 4628
H Altura total 1805-1834
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 727 975
D Anchura con
carrocería sin retrovisores
1810
con retrovisores 2112
E Anchura vía delantera 1505
F Anchura vía trasera 1554
G Largo útil piso trasero 1800 2050
I Largo útil con asiento pasajero delantero
abatido 3000 3250DIMENSIONES
El vehículo se presenta en 2 largos (L1, L2),
remítase a las tablas :

136
Dimensiones

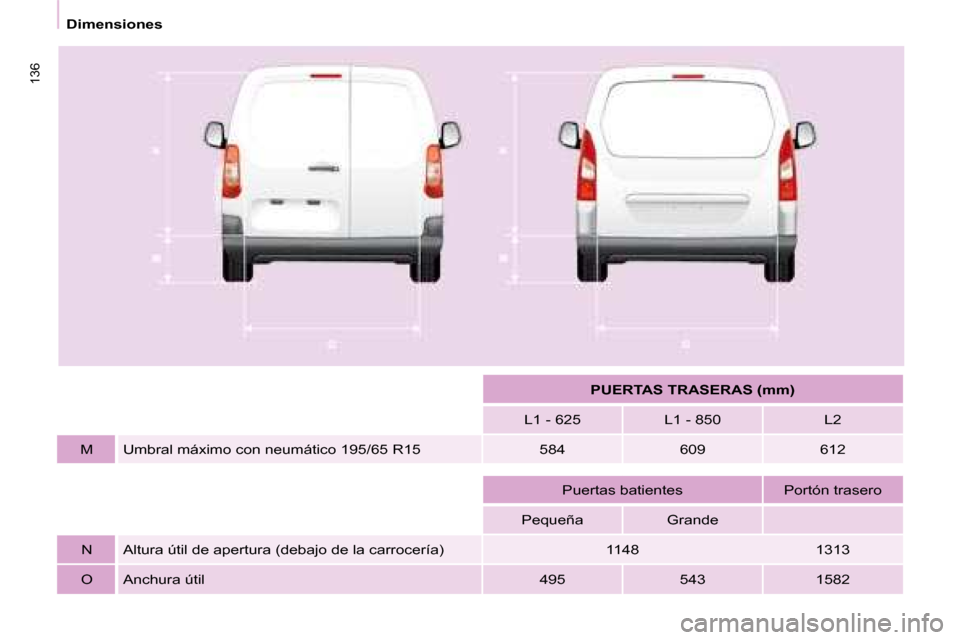

PUERTAS TRASERAS (mm)
L1 - 625 L1 - 850 L2
M Umbral máximo con neumático 195/65 R15 584 609 612
Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 1148 1313
O Anchura útil 495 543 1582

137
Dimensiones
CARACTERÍSTICAS TÉCNICAS
9
PUERTA LATERAL DESLIZANTE (mm)L1 L2
P Altura útil 1100
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1892

138
Dimensiones

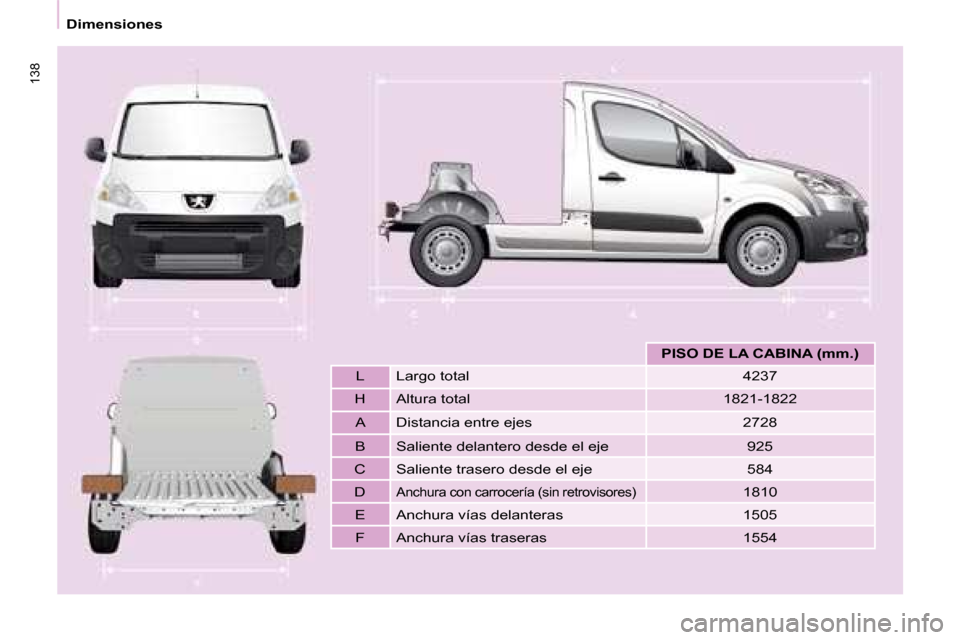

PISO DE LA CABINA (mm.)
L Largo total 4237
H Altura total 1821-1822
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 584
D
Anchura con carrocería (sin retrovisores)1810
E Anchura vías delanteras 1505
F Anchura vías traseras 1554

139
CARACTERÍSTICAS TÉCNICAS
9
Masas
MASAS Y CARGAS REMLOCABLES (KG)
Generalidades
Los valores de MTRA y de cargas
remolcables indicados son válidos para
una altitud máxima de 1000 metros ;
la carga remolcable mencionada se
debe reducir de un 10 % por cada
1000 metros suplementarios.MTRA : masa total rodante
autorizada
MTAC : masa técnicamente
admisible en carga
MOM : masa en orden de marcha
CVA : carga vertical en el enganche
de remolque
En el caso de un vehículo que remolca,
está prohibido sobrepasar la velocidad
de 80 km/h (respete el código de
circulación en vigor en su país).
La masa del remolque con frenos
se puede, en el límite del MTRA,
aumentar en la medida que reducimos
por igual la MTAC del vehículo que
remolca ; atención, el remolcado con
un vehículo que remolca poco cargado
puede degradar su agarre en la
carretera. Temperaturas exteriores elevadas
pueden conllevar una bajada en el
rendimiento del vehículo para proteger
el motor ; cuando la temperatura
exterior es superior a 37 °C, limite la
masa remolcada.
Para mayor información, consulte su
certiicado de matrícula.
En cada país, es imperativo respetar
las cargas remolcables admitidas
por el código de circulación local.
Para conocer las posibilidades de
remolcado de su vehículo y su peso
total rodante admisible. Consulte la red
PEUGEOT.
