2008 Peugeot 308 SW BL Instruktionsbog (in Danish)

i
22
FUNKTIONSKONTROL
INSTRUMENTGRUPPER BENZIN - DIESEL MANUEL GEARKASSE
Oversigten viser displays og kontrol-
lamper for bilens funktioner.
5. Display

6. Knap til nulstilling
Nulstiller den valgte funktion (triptæller eller serviceindikator).

7. Justeringsknap for
instrumentbelysning
Justeringsknappen er beregnet til at justere lysstyrken i
instrumentpanelet.
Instrumenter

1. Omdrejningstæller
Angiver motorens rotationshastighed
(x 1 000 omdr./min eller rpm).

2. Kølevæsketemperatur
Angiver motorens kølevæsketemperatur (°Celsius).

3. Brændstofniveau
Angiver den resterende mængde brændstof i tanken.

4. Bilens hastighed
Angiver bilens nuværende hastighed under kørslen
(km/t eller mph).
A. Fartbegrænser
eller
Fartpilot
(km/t eller mph)

B. Triptæller
(km eller mil)
Display
For yderligere informationer henvises
der til afsnittet for den pågældende
knap eller funktion samt tilhørende
visning. Følgende tre funktioner vises efter hin-
anden, når tændingen tilsluttes.

C. Serviceindikator
(km eller mil) herefter,
Indikator for motorolieniveau
herefter
Kilometertæller
(km eller mil)

i
23
FUNKTIONSKONTROL
INSTRUMENTGRUPPER BENZIN - DIESEL MANUEL GEARKASSE ELLER MANUEL GEARKASSE MED ELEKTRONISK STYRING MED 6 GEAR ELLER AUTOMATGEARKASSE
Oversigten viser displays og kontrol-
lamper for bilens funktioner.
5. Lille display

6. Stort display

7. Knap til CHECK/nulstilling af
visningen
Starter et manuelt CHECK.
Nulstiller den valgte funktion (triptæller eller serviceindikator).

8. Justeringsknap til
instrumentbelysning
Justeringsknappen er beregnet til at justere lysstyrken i
instrumentpanelet.
Instrumenter

1. Omdrejningstæller
Angiver motorens rotationshastighed
(x 1 000 omdr./min eller rpm).

2. Kølevæsketemperatur
Angiver motorens kølevæsketemperatur (°Celsius).

3. Brændstofniveau
Angiver den resterende mængde brændstof i tanken.

4. Bilens hastighed
Angiver bilens nuværende hastighed under kørslen
(km/t eller mph).
A. Triptæller
(km eller mil)

B. Kilometertæller
(km eller mil)
Display
Følgende to funktioner vises efter hin-
anden, når tændingen tilsluttes.

C. Serviceindikator
(km eller mil) herefter,
Indikator for motorolieniveau
For yderligere informationer henvises
der til afsnittet for den pågældende
knap eller funktion samt tilhørende
visning. Følgende funktioner vises afhængigt af
valg.
-
Advarselslamper/CHECK
- Dæktrykregistrering
- Fartbegrænser/Fartpilot
- Manuel 6-trins gearkasse
med elektronisk styring eller
automatgearkasse
-
Informationer fra
navigationssystemet/Boardcomputer

!
FUNKTIONSKONTROL
Kontrollampen lyser eller blinker.
Nogle kontrollamper kan tænde på
to måder. Kontrollampernes tæn-
dingsmåde kombineret med bilens
funktionsstatus viser, om situatio-
nen er normal, eller der er opstået
en fejl.
Kontrollamper
Kontrollamperne informerer føreren vi-
suelt om diverse systemers funktion
(kontrollamper for drift eller afbrydelse)
eller forekomst af fejl (advarselslam-
per).
Tilhørende advarsler
Når bestemte kontrollamper tænder, hø-
res der samtidig et lydsignal, og der vises
en meddelelse på multifunktionsdisplayet.
Kontrollamper for drift
Når en af følgende kontrollamper lyser,
er det tegn på, at det tilsvarende system
er tændt.
Venstre blinklys
Parkeringsbremsen er
trukket
Højre blinklys
Fjernlys
Nærlys
Forvarmning af dieselmotor.
Vent til lampen er slukket, før
starteren aktiveres.
Tågeforlygter
Tågebaglygte
Når tændingen tilsluttes
Advarselslamperne tænder i nogle se-
kunder, når bilens tænding tilsluttes.
Så snart motoren kører, skal disse lamper
slukke.
Hvis de bliver ved med at lyse, skal du
kontrollere den pågældende lampe, før
du kører.
Almindelige driftskontrollamper

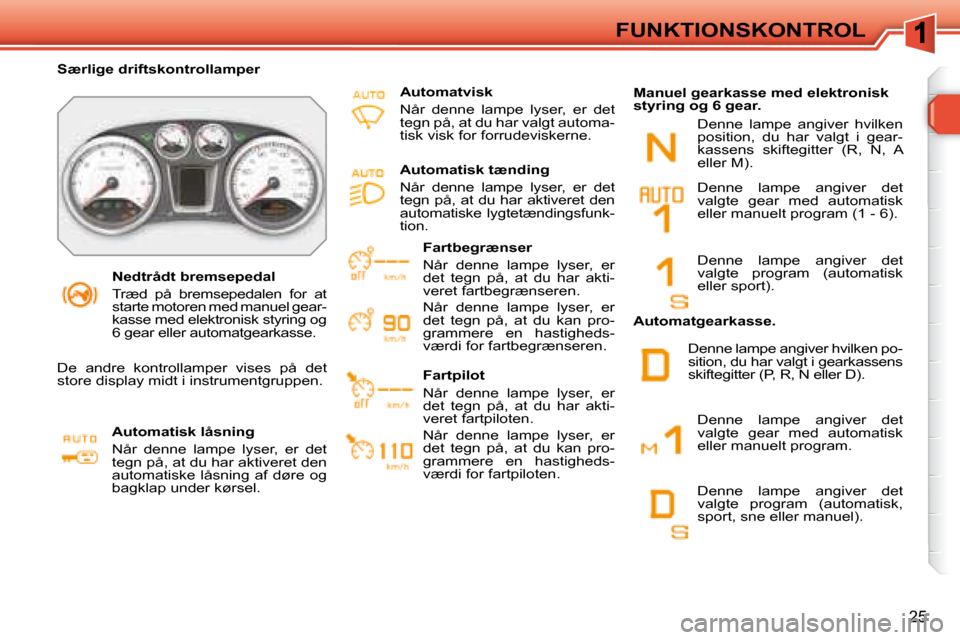

25
FUNKTIONSKONTROL
Nedtrådt bremsepedal
Træd på bremsepedalen for at
starte motoren med manuel gear-
kasse med elektronisk styring og
6 gear eller automatgearkasse.
Særlige driftskontrollamper
De andre kontrollamper vises på det
store display midt i instrumentgruppen.
Automatisk låsning
Når denne lampe lyser, er det
tegn på, at du har aktiveret den
automatiske låsning af døre og
bagklap under kørsel. Fartbegrænser
Når denne lampe lyser, er
det tegn på, at du har akti-
veret fartbegrænseren.
Når denne lampe lyser, er
det tegn på, at du kan pro-
grammere en hastigheds-
værdi for fartbegrænseren.
Fartpilot
Når denne lampe lyser, er
det tegn på, at du har akti-
veret fartpiloten.
Når denne lampe lyser, er
det tegn på, at du kan pro-
grammere en hastigheds-
værdi for fartpiloten.
Automatgearkasse. Denne lampe angiver hvilken
position, du har valgt i gear-
kassens skiftegitter (R, N, A
eller M).
Automatvisk
Når denne lampe lyser, er det
tegn på, at du har valgt automa-
tisk visk for forrudeviskerne.
Automatisk tænding
Når denne lampe lyser, er det
tegn på, at du har aktiveret den
automatiske lygtetændingsfunk-
tion.
Denne lampe angiver det
valgte gear med automatisk
eller manuelt program (1 - 6).
Denne lampe angiver det
valgte program (automatisk
eller sport).
Denne lampe angiver det
valgte gear med automatisk
eller manuelt program.
Denne lampe angiver det
valgte program (automatisk,
sport, sne eller manuel).
Manuel gearkasse med elektronisk
styring og 6 gear.
Denne lampe angiver hvilken po-
sition, du har valgt i gearkassens
skiftegitter (P, R, N eller D).

26
FUNKTIONSKONTROL
Kontrollamper for afbrydelse
Når en af følgende kontrollamper lyser,
er det tegn på, at det pågældende sy-
stem er blevet afbrudt.

Afbrydelse af passagerair-
bagsystemet
Passagerairbagsystemet ak-
tiveres automatisk, når bilen
startes.
Systemets funktion kan afbrydes med en
bestemt kontakt, som sidder på instru-
mentbordet i passagersiden. Afbrydelsen
bekræftes ved, at kontrollampen lyser på
instrumentgruppen eller på displayet for
kontrollamper for sikkerhedsseler og pas-
sagerairbag foran. Afbrydelse af
det elektroniske
stabilitetsprogram
(ESP/ASR)
ESP-systemet aktiveres automatisk,
når bilen startes.
Systemet afbrydes ved hjælp af en kon-
takt, der sidder midt i instrumentbordet.
Afbrydelsen bekræftes ved, at kontrol-
lampen og lampen i kontakten lyser.
Systemet genaktiveres automatisk ved
kørsel over cirka 50 km/t.
Almindelige kontrollamper for
afbrydelse Særlige kontrollamper for
afbrydelse
Automatisk låsning
Når denne lampe lyser er det
tegn på, at du har afbrudt den
automatiske låsning af døre og
bagklap under kørsel. Automatvisk
Denne lampe angiver, at du har
frakoblet automatisk visk for
forrudeviskerne.
De andre kontrollamper vises på det
store display midt i instrumentgruppen. Fartbegrænser
Når denne lampe lyser, er
det tegn på, at du har af-
brudt fartbegrænseren.
Fartpilot
Når denne lampe lyser, er
det tegn på, at du har af-
brudt fartpiloten.
Automatisk lygtetænding
Denne lampe angiver, at du har
frakoblet den automatiske lyg-
tetændingsfunktion.

!

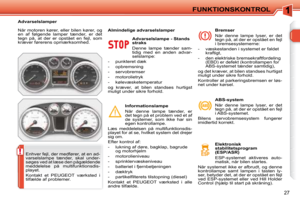

27
FUNKTIONSKONTROL
Når motoren kører, eller bilen kører, og
en af følgende lamper tænder, er det
tegn på, at der er opstået en fejl, som
kræver førerens opmærksomhed. Advarselslampe - Stands
straks
Denne lampe tænder sam-
tidig med en anden advar-
selslampe:
- punkteret dæk
- opbremsning
- servobremser
- motorolietryk
- kølevæsketemperatur
og kræver, at bilen standses hurtigst
muligt under sikre forhold.
Informationslampe
Når denne lampe tænder, er
det tegn på et problem ved et af
de systemer, som ikke har sin
egen kontrollampe.
Læs meddelelsen på multifunktionsdis-
playet for at se, hvilket system det drejer
sig om.
Efter kontrol af:
- lukning af døre, bagklap, bagrude og motorhjelm
- motorolieniveau
- sprinklervæskeniveau
- batteriet i fjernbetjeningen
- dæktryk
- partikelfi lterets tilstopning (diesel)
Kontakt et PEUGEOT værksted i alle
andre tilfælde. Bremser
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
i bremsesystemerne:
- væskestanden i systemet er faldet kraftigt,
- den elektriske bremsekraftfordeling (EBD) er defekt (kontrollampen for
ABS-systemet tænder samtidig),
og det kræver, at bilen standses hurtigst
muligt under sikre forhold.
Kontroller at parkeringsbremsen er løs-
net under kørsel.
Enhver fejl, der medfører, at en ad-
varselslampe tænder, skal under-
søges ved at læse den pågældende
meddelelse på multifunktionsdis-
playet.
Kontakt et PEUGEOT værksted i
tilfælde af problemer.
Advarselslamper
ABS-system
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
i ABS-systemet.
Bilens servobremsesystem fungerer
imidlertid korrekt.
Almindelige advarselslamper
Elektronisk
stabilitetsprogram
(ESP/ASR)
ESP-systemet aktiveres auto-
matisk, når bilen startes.
Når systemet ikke er afbrudt, og denne
kontrollampe samt lampen i tasten ly-
ser, betyder det, at der er opstået en fejl
ved ESP-systemet eller ved Hill Holder
Control (hjælp til start på skråning).

28
FUNKTIONSKONTROL Motordiagnoselampe
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
i motorens styresystem.
Når den blinker, er det tegn på, at der er
opstået en fejl i antiforureningssystemet.
Minimum brændstofniveau
Når denne lampe tænder, er
det tegn på, at bilen kan køre
cirka 50 km endnu på den re-
sterende tankbeholdning.
Tankens kapacitet er på cirka 60 liter.
Maksimum
kølevæsketemperatur
Når denne lampe tænder, er
det tegn på, at temperaturen i
kølevæskesystemet er for høj, og at bi-
len skal standses hurtigst muligt under
sikre forhold. Airbags
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
i et af airbagsystemerne eller
ved de pyrotekniske selestram-
mere.
Ikke spændt/opspændt
sikkerhedssele
Når denne lampe lyser, er det
tegn på, at føreren og/eller for-
sædepassageren ikke har spændt eller
har opspændt sin sikkerhedssele.
Lampen kan også betyde, at en eller
fl ere bagsædepassagerer har spændt
deres sele op.
Vand i dieselolien
Når denne lampe tænder, er det
tegn på, at der er vand i brænd-
stoffi lteret.
Der er risiko for, at indsprøjt-
ningssystemet på dieselmotorerne bliver
beskadiget.
Åben dør
En dør, bagklappen, bagruden
eller motorhjelmen * er ikke luk-
ket:
- hvis bilens hastighed er under 10 km/t, lyser denne kontrollampe,
- hvis bilens hastighed er over 10 km/t, lyser denne kontrollampe
og et lydsignal høres. Batteriets ladestand
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
i batteriets ladesystem (polk-
lemmerne er snavsede eller gået løs,
generatorremmen er slap eller revnet). Motorolietryk
Når denne lampe tænder, er det
tegn på, at der er opstået en fejl
ved motorens smøresystem,
som kræver, at bilen skal standses hur-
tigst muligt under sikre forhold.
Særlige advarselslamper
* Kun med alarm.

i
!
29
FUNKTIONSKONTROL
Visning af disse kontrollamper kan
efterfølges af et lydsignal og en
meddelelse på multifunktionsdis-
playet.
Særlige advarselslamper
De andre kontrollamper vises på det
store display midt i instrumentgruppen.
De lyser orange eller rødt afhængigt af
fejlens omfang.
Visse kontrollamper kan være til-
knyttet kontrollamperne i instru-
mentgruppen.
Hvis en kontrollampe er tilknyttet
kontrollampen S
TOP , skal bilen
standses hurtigst muligt under sikre
forhold.
Drejelygter
Når denne lampe blinker, er det
tegn på, at der er opstået en fejl
ved systemet for drejelygter. Motorolietryk
Når denne lampe tænder, er det
tegn på, at der er opstået en fejl
ved motorens smøresystem,
som kræver, at bilen skal standses hur-
tigst muligt under sikre forhold.
Informationslampe
Når denne lampe lyser, er det tegn
på, at der er opstået en fejl ved: Motordiagnoselampe
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
i motorens styresystem. Motorolieniveau
Når denne lampe tænder, er
det tegn på, at motorens olieni-
veau er for lavt, og at bilen skal
standses hurtigst muligt under sikre for-
hold.
Kølevæsketemperatur
Når denne lampe tænder, er
det tegn på, at temperaturen i
kølevæskesystemet er for høj,
og at bilen skal standses hurtigst muligt
under sikre forhold.
Kølevæskeniveau
Når denne lampe tænder, er det
tegn på, at kølevæskeniveauet
i kredsen er for lavt, og at bilen
skal standses hurtigst muligt
under sikre forhold.
Batteriets ladestand
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
i batteriets ladesystem (polk-
lemmerne er snavsede eller gået løs,
generatorremmen er slap eller revnet).
- motorens kontrolsystem
- antiforureningssystemet
- vejstribealarmen
