Page 65 of 123
APERTURAS
62 -
APERTURA DEL CAPÓ
MOTOR
Desde el interior : tire del mando
situado en el lado izquierdo, bajo el
panel de instrumentos.
Desde el exterior : levante el mando
y suba el capó.
SOPORTE CAPÓ
Fije el soporte para mantener el capó
abierto.
Antes de cerrar el capó, ponga el so-
porte en su alojamiento.
LLENADO DEL DEPÓSITO DE
CARBURANTE
El llenado de carburante se debe
realizar con el motor parado .
Meta la llave y después gírela hacia
la izquierda.
Retire el tapón.
Hay una etiqueta que le indica el tipo
de carburante que debe utilizar.
Cuando llene completamente su de-
pósito de carburante, no insista so-
brepasando el 3er corte de la pistola
de repostado. Ello podría ocasionar
disfuncionamientos en su vehículo.
La capacidad del depósito es
aproximadamente de 50 litros.
Para cerrar
B a j e e l c a p ó y s u é l t e l o a l i n a l d e l
recorrido.
Compruebe el correcto bloqueo del
capó.
Page 66 of 123
63
VISIBILIDAD
-
MANDO DE LUCES
Inversión de las luces de cruce /
luces de carretera
Tire del mando hacia usted. Vehículos equipados con faros
antiniebla delanteros y luz
antiniebla trasera (anillo C)
Luces de posición Luces de cruce /
Luces de carreteraIluminación
automática de las
luces Luz antiniebla trasera Faros antiniebla delanteros
(1ª rotación del anillo hacia
delante)
Faros antiniebla delan-
teros y luz antiniebla
trasera (2 ª rotación del
anillo hacia delante).
Observación : para apagar la luz
antiniebla trasera y los faros antinie-
bla delanteros, gire el anillo dos ve-
ces seguidas hacia atrás.
Observación : durante un corte au-
tomático de las luces o durante un
corte manual de las luces de cruce,
los faros antiniebla delanteros, la luz
antiniebla trasera y las luces de po-
sición se quedan encendidas (gire el
anillo hacia atrás para apagar los fa-
ros antiniebla delanteros. Las luces
de posición se apagan en ese mo-
mento).
Vehículos equipados con luz
antiniebla trasera (anillo B)
Funciona únicamente con las luces
de cruce y de carretera.
Observación : durante un corte au-
tomático de las luces, la luz antinie-
bla trasera y las luces de cruce se
quedan encendidas (gire el anillo
hacia atrás para apagar la luz anti-
niebla trasera. Las luces de cruce y
de posición se apagan en ese mo-
mento). Funcionan con las luces de posición
y de cruce.
Luces apagadas Faros antiniebla delanteros y
luz antiniebla trasera
La selección se efectúa por la rota-
ción del anillo hacia delante para en-
cender y hacia atrás para apagar. El
estado se visualiza por el testigo del
combinado.
Olvido de las luces
Contacto quitado e iluminación auto-
mática de las luces neutralizada, al
abrir la puerta conductor, se escucha
una señal, si deja las luces encen-
didas.
Luces delanteras y traseras
La selección se efectúa girando el
anillo A.
Page 67 of 123
VISIBILIDAD
64 -
Iluminación de aparcamiento
temporal (Follow me home)
Cuando deja su vehículo, las luces
de posición y de cruce se pueden
quedar encendidas durante aproxi-
madamente 30 segundos.
Para ello :
- ponga la llave en posición
STOP ,
- ponga el mando de luces en posición 0,
- haga una "ráfaga de luces",
- salga y bloquee el vehículo.ILUMINACIÓN AUTOMÁTICA
DE LAS LUCES
Las luces de posición y de cruce se
encienden automáticamente en caso
de poca luminosidad, así como en
caso de funcionamiento continuo
de los limpiaparabrisas y se apagan
c u a n d o v u e l v e a h a b e r s u i c i e n t e l u -
minosidad o cuando los limpiapara-
brisas se paran.
En tiempo de niebla o de nieve,
el sensor de luminosidad puede
d e t e c t a r u n a l u z s u i c i e n t e . E n
consecuencia, las luces no se en-
c e n d e r á n a u t o m á t i c a m e n t e . E n
caso necesario, debe encender
m a n u a l m e n t e l a s l u c e s d e c r u c e .
Esta función está activa a la entrega
del vehículo.
Para neutralizar o activar la función :
- ponga la llave de contacto en posición accesorios (1ª muesca
de la llave),
- ponga el mando de luces en posición AUTO/0,
- pulse más de cuatro segundos en su extremo.
No tape el sensor de luminosidad,
acoplado al sensor de lluvia, si-
tuado en el centro del parabrisas,
d e t r á s d e l r e t r o v i s o r i n t e r i o r . S i r v e
para la iluminación automática de
l a s l u c e s . Control de funcionamiento
Con tiempo claro o de llu-
via, tanto de día como de
noche, los faros antiniebla
delanteros y la luz antinie-
bla trasera son deslumbrantes y
están prohibidos.
No olvide apagarlos cuando dejen
de serle necesarios.
Indicadores de dirección
(intermitentes) A la izquierda : hacia
abajo.
A la derecha : hacia
arriba. Neutralización
La función neutralizada va acompa-
ñada de una señal sonora.
Cuando el conductor utiliza los man-
dos manuales de iluminación, la fun-
ción se neutraliza temporalmente.
En caso de disfuncionamiento del
sensor de luminosidad
, las luces
se encienden acompañadas de una
señal sonora y de un mensaje en la
pantalla multifunción.
Consulte en la Red PEUGEOT.
Activación
La función activada va acompañada
de una señal sonora y de un mensa-
je en la pantalla multifunción.
Page 68 of 123
VISIBILIDAD
64 -
Iluminación de aparcamiento
temporal (Follow me home)
Cuando deja su vehículo, las luces
de posición y de cruce se pueden
quedar encendidas durante aproxi-
madamente 30 segundos.
Para ello :
- ponga la llave en posición
STOP ,
- ponga el mando de luces en posición 0,
- haga una "ráfaga de luces",
- salga y bloquee el vehículo.ILUMINACIÓN AUTOMÁTICA
DE LAS LUCES
Las luces de posición y de cruce se
encienden automáticamente en caso
de poca luminosidad, así como en
caso de funcionamiento continuo
de los limpiaparabrisas y se apagan
c u a n d o v u e l v e a h a b e r s u i c i e n t e l u -
minosidad o cuando los limpiapara-
brisas se paran.
En tiempo de niebla o de nieve,
el sensor de luminosidad puede
d e t e c t a r u n a l u z s u i c i e n t e . E n
consecuencia, las luces no se en-
c e n d e r á n a u t o m á t i c a m e n t e . E n
caso necesario, debe encender
m a n u a l m e n t e l a s l u c e s d e c r u c e .
Esta función está activa a la entrega
del vehículo.
Para neutralizar o activar la función :
- ponga la llave de contacto en posición accesorios (1ª muesca
de la llave),
- ponga el mando de luces en posición AUTO/0,
- pulse más de cuatro segundos en su extremo.
No tape el sensor de luminosidad,
acoplado al sensor de lluvia, si-
tuado en el centro del parabrisas,
d e t r á s d e l r e t r o v i s o r i n t e r i o r . S i r v e
para la iluminación automática de
l a s l u c e s . Control de funcionamiento
Con tiempo claro o de llu-
via, tanto de día como de
noche, los faros antiniebla
delanteros y la luz antinie-
bla trasera son deslumbrantes y
están prohibidos.
No olvide apagarlos cuando dejen
de serle necesarios.
Indicadores de dirección
(intermitentes) A la izquierda : hacia
abajo.
A la derecha : hacia
arriba. Neutralización
La función neutralizada va acompa-
ñada de una señal sonora.
Cuando el conductor utiliza los man-
dos manuales de iluminación, la fun-
ción se neutraliza temporalmente.
En caso de disfuncionamiento del
sensor de luminosidad
, las luces
se encienden acompañadas de una
señal sonora y de un mensaje en la
pantalla multifunción.
Consulte en la Red PEUGEOT.
Activación
La función activada va acompañada
de una señal sonora y de un mensa-
je en la pantalla multifunción.
Page 69 of 123
65
VISIBILIDAD
-
MANDO DEL
LIMPIAPARABRISAS
Limpiaparabrisas delantero con
barrido automático
2 Barrido rápido
(fuertes precipitaciones).
1 Barrido normal
(lluvia moderada).
AUTO Barrido automático.
0 Parado.
â Barrido golpe a golpe
(empuje hacia abajo).
En posición AUTO, la cadencia de
barrido es proporcional a la intensi-
dad de las precipitaciones. Es necesario reactivar el mando
después de cada corte de contac-
to superior a un minuto:
- desplace el mando hacia una
posición cualquiera,
- y después déjelo en la posición deseada.
Lavaparabrisas y lavafaros
Tire del mando del limpiaparabrisas
hacia usted. El lavaparabrisas y el
limpiaparabrisas funcionan durante
un tiempo determinado.
Los lavafaros se activan igualmente,
si las luces de cruce o de carretera
e s t á n e n c e n d i d a s .
Limpiaparabrisas delantero con
barrido intermitente
2
Barrido rápido
(fuertes precipitaciones).
1 Barrido normal
(lluvia moderada).
I Barrido intermitente.
0 Parado.
â Barrido golpe a golpe
(empuje hacia abajo).
En posición Intermitente, la cadencia
de barrido es proporcional a la velo-
cidad del vehículo.
Page 70 of 123
VISIBILIDAD
66 -
Barrido con frecuencia
automática
En la posición AUTO, el limpiapara-
brisas funciona automáticamente y
adapta su velocidad a la intensi-
dad de las precipitaciones .No tape el sensor de llu-
via situado en el parabri-
sas detrás del retrovisor
interior.
Cuando lave el vehículo en una
estación automática, quite el con-
tacto o compruebe que el mando
del limpiaparabrisas no está en
posición AUTO.
En invierno, es aconsejable espe-
rar el deshielo completo del para-
brisas antes de accionar el barrido
automático. Limpialunas trasero
Lavalunas traseroGire al anillo
A hasta la pri-
mera muesca, para obtener
un barrido intermitente.
Es necesario reactivar el
mando después de cada corte
d e c o n t a c t o . Para ello, desplace el
mando hacia una posición cualquie-
ra y vuelva a ponerlo en la posición
deseada.
Gire el anillo A sobrepasan-
do la primera muesca, el
lavalunas y después el lim-
pialunas funcionan durante
un tiempo determinado.
Control de funcionamiento
Activación
La activación de la función va acom-
pañada de un mensaje en la pantalla
multifunción.
En caso de disfuncionamiento
, el
conductor está informado por una
señal sonora.
En la posición AUTO, el limpiapara-
brisas funcionará en modo intermi-
tente.
Consulte en la red PEUGEOT para
que le revisen el sistema. Limpialunas trasero automático
Cuando el mando del limpiaparabri-
sas está activado y mete la marcha
atrás, el limpialunas trasero funciona
en barrido intermitente.
Observación :
en caso de utilizar un
porta-bicicletas, consulte en la red
PEUGEOT para que le neutralicen
esta función, o instale un porta-bi-
c i c l e t a s e s p e c í i c o h o m o l o g a d o p o r
PEUGEOT.
Page 71 of 123
67
VISIBILIDAD
-
ORDENADOR DE A BORDO
Cada impulso en el botón situado en
el extremo del mando del limpiapa-
rabrisas permite señalar alternativa-
mente :
Pantalla B
- la autonomía,
- la distancia recorrida,
- el consumo medio,
- el consumo instantáneo,
- la velocidad media. Puesta a cero
Pulse más de dos segundos en el
mando.
Autonomía
Indica el número de kilómetros que
pueden aún recorrerse con el carbu-
rante que queda en el depósito.
Observación :
puede pasar que vea
la cifra aumentar a continuación de
un cambio de conducción o de relie-
ve, ocasionando una bajada impor-
tante del consumo instantáneo.
Cuando la autonomía es inferior a
30 km., salen señalados tres seg-
mentos. Una vez realizado el comple-
mento de carburante, la autonomía
sale señalada cuando ha sobrepasa-
do 100 km.
Si salen señalados segmentos ho-
rizontales, mientras se circula, en
lugar de la cifras, consulte en la red
PEUGEOT. Distancia recorrida
Indica la distancia recorrida desde la
última puesta acero del ordenador.
Consumo medio
Es la cantidad media de carburante
consumido desde la última puesta a
cero del ordenador. Consumo instantáneo
Es la cantidad media de carburante
consumido desde hace algunos se-
gundos.
Esta función solamente sale señala-
da a partir de 30 Km./h.
Velocidad media
Es la velocidad media calculada des-
de la última puesta a cero del orde-
nador (contacto puesto).
Page 72 of 123
VISIBILIDAD
68 -

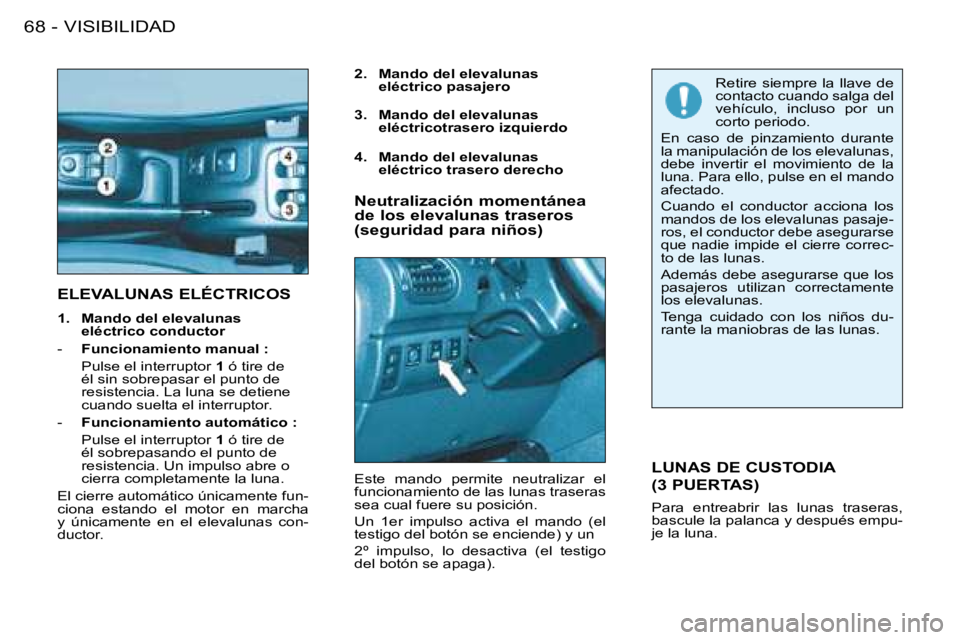

ELEVALUNAS ELÉCTRICOS
2 . M a n d o d e l e l e v a l u n a s
eléctrico pasajero
LUNAS DE CUSTODIA
(3 PUERTAS)
Para entreabrir las lunas traseras,
bascule la palanca y después empu-
je la luna. Retire siempre la llave de
contacto cuando salga del
vehículo, incluso por un
corto periodo.
En caso de pinzamiento durante
la manipulación de los elevalunas,
debe invertir el movimiento de la
luna. Para ello, pulse en el mando
afectado.
Cuando el conductor acciona los
mandos de los elevalunas pasaje-
ros, el conductor debe asegurarse
que nadie impide el cierre correc-
to de las lunas.
Además debe asegurarse que los
pasajeros utilizan correctamente
los elevalunas.
Tenga cuidado con los niños du-
rante la maniobras de las lunas.
Este mando permite neutralizar el
funcionamiento de las lunas traseras
sea cual fuere su posición.
Un 1er impulso activa el mando (el
testigo del botón se enciende) y un
2º impulso, lo desactiva (el testigo
del botón se apaga).
Neutralización momentánea
de los elevalunas traseros
(seguridad para niños)
1 . M a n d o d e l e l e v a l u n a s eléctrico conductor
- Funcionamiento manual :
Pulse el interruptor 1 ó tire de
él sin sobrepasar el punto de
resistencia. La luna se detiene
cuando suelta el interruptor.
- Funcionamiento automático :
Pulse el interruptor 1 ó tire de
él sobrepasando el punto de
resistencia. Un impulso abre o
cierra completamente la luna.
El cierre automático únicamente fun-
ciona estando el motor en marcha
y únicamente en el elevalunas con-
ductor. 3 . M a n d o d e l e l e v a l u n a s
eléctricotrasero izquierdo
4 . M a n d o d e l e l e v a l u n a s eléctrico trasero derecho
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
