Page 105 of 123
99
INFORMACIÓN PRÁCTICA
-
Faros antiniebla delanteros
H1 55W
Pulse bajo la tapa de acceso para
sacarla.
Abra la tapa.
Gire la tapa para sacarla.
Desconecte la lámpara.
Presione en los dos extremos de la
g r a p a d e i j a c i ó n p a r a s a c a r l a l á m -

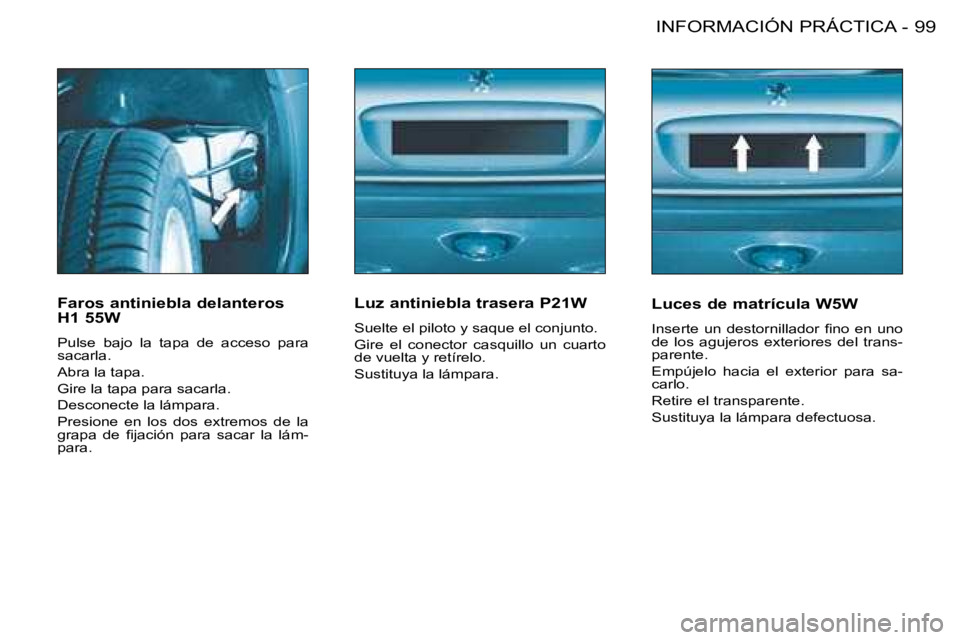

para. Luz antiniebla trasera P21W
Suelte el piloto y saque el conjunto.
Gire el conector casquillo un cuarto
de vuelta y retírelo.
Sustituya la lámpara.
Luces de matrícula W5W
I n s e r t e u n d e s t o r n i l l a d o r i n o e n u n o
de los agujeros exteriores del trans-
parente.
Empújelo hacia el exterior para sa-
carlo.
Retire el transparente.
Sustituya la lámpara defectuosa.
Page 106 of 123
INFORMACIÓN PRÁCTICA
100 -

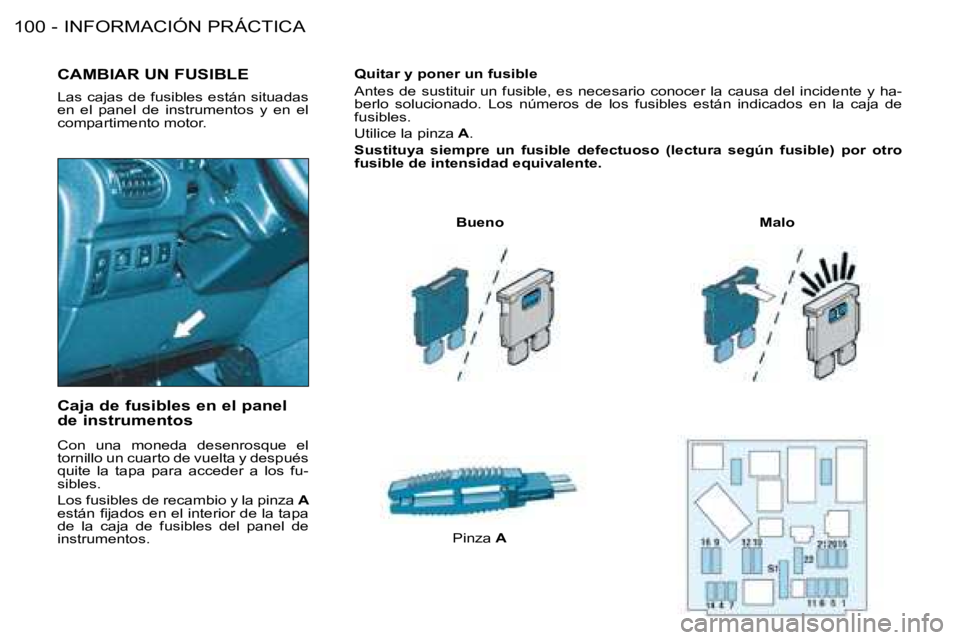

CAMBIAR UN FUSIBLE
Las cajas de fusibles están situadas
en el panel de instrumentos y en el
compartimento motor.
BuenoMalo
Pinza A
Caja de fusibles en el panel
de instrumentos
Con una moneda desenrosque el
tornillo un cuarto de vuelta y después
quite la tapa para acceder a los fu-
sibles.
Los fusibles de recambio y la pinza
A
e s t á n i j a d o s e n e l i n t e r i o r d e l a t a p a
de la caja de fusibles del panel de
instrumentos. Quitar y poner un fusible
Antes de sustituir un fusible, es necesario conocer la causa del i
ncidente y ha-
berlo solucionado. Los números de los fusibles están indicados en la caja de
fusibles.
Utilice la pinza A.
Sustituya siempre un fusible defectuoso (lectura según fusib le) por otro
fusible de intensidad equivalente.
Page 107 of 123
INFORMACIÓN PRÁCTICA
100 -
CAMBIAR UN FUSIBLE
Las cajas de fusibles están situadas
en el panel de instrumentos y en el
compartimento motor.
BuenoMalo
Pinza A
Caja de fusibles en el panel
de instrumentos
Con una moneda desenrosque el
tornillo un cuarto de vuelta y después
quite la tapa para acceder a los fu-
sibles.
Los fusibles de recambio y la pinza
A
e s t á n i j a d o s e n e l i n t e r i o r d e l a t a p a
de la caja de fusibles del panel de
instrumentos. Quitar y poner un fusible
Antes de sustituir un fusible, es necesario conocer la causa del i
ncidente y ha-
berlo solucionado. Los números de los fusibles están indicados en la caja de
fusibles.
Utilice la pinza A.
Sustituya siempre un fusible defectuoso (lectura según fusib le) por otro
fusible de intensidad equivalente.
Page 108 of 123
101
INFORMACIÓN PRÁCTICA
-

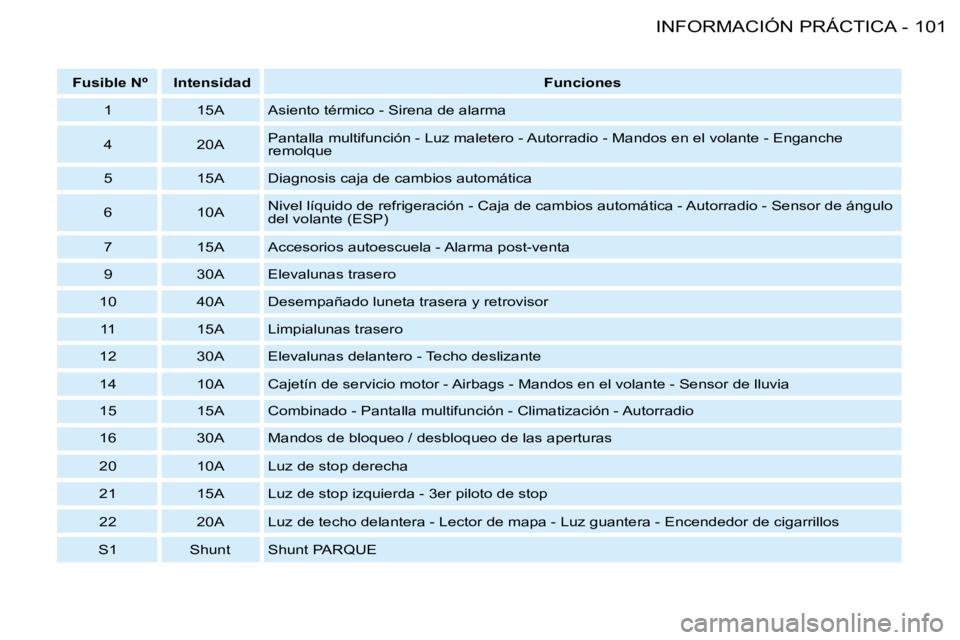

Fusible Nº Intensidad Funciones
1 15A Asiento térmico - Sirena de alarma
4 2 0 A P a n t a l l a m u l t i f u n c i ó n - L u z m a l e t e r o - A u t o r r a d i o - M a n d o s e n e l
v o l a n t e - E n g a n c h e
remolque
5 15A Diagnosis caja de cambios automática
6 10A N i v e l l í q u i d o d e r e f r i g e r a c i ó n - C a j a d e c a m b i o s a u t o m á t i c a - A u
t o r r a d i o - S e n s o r d e á n g u l o
del volante (ESP)
7 15A Accesorios autoescuela - Alarma post-venta
9 30A Elevalunas trasero
10 40A Desempañado luneta trasera y retrovisor 11 15A Limpialunas trasero
1 2 30A Elevalunas delantero - Techo deslizante
14 10A Cajetín de servicio motor - Airbags - Mandos en el volante - Sensor de lluvia
15 15A C o m b i n a d o - P a n t a l l a m u l t i f u n c i ó n - C l i m a t i z a c i ó n - A u t o r r a d i o
16 30A Mandos de bloqueo / desbloqueo de las aperturas
2 0 10A Luz de stop derecha
2 1 15A Luz de stop izquierda - 3er piloto de stop
2 2 2 0 A Luz de techo delantera - Lector de mapa - Luz guantera - Encend edor de cigarrillos
S1 Shunt Shunt PARQUE
Page 109 of 123
INFORMACIÓN PRÁCTICA
1 0 2 -
o El circuito eléctrico de su
vehículo está concebido
para funcionar con los
equipamientos de serie u
opcionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la red
PEUGEOT.
Ciertos accesorios eléctricos o la
forma como se han montado pue-
den tener efectos nefastos para
el funcionamiento de su vehículo
( l o s c i r c u i t o s e l e c t r ó n i c o s d e m a n -
do, el circuito audio y el circuito de
carga eléctrico).
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
s i o n a d o s p a r a l a r e p a r a c i ó n d e s u
vehículo o los disfuncionamientos
q u e r e s u l t a s e n d e l a i n s t a l a c i ó n
de accesorios auxiliares no sumi-
nistrados y no recomendados por
PEUGEOT y no instalados según
sus prescripciones, en particular
para todo aparato cuyo consumo
sobrepase los 10 miliamperios.

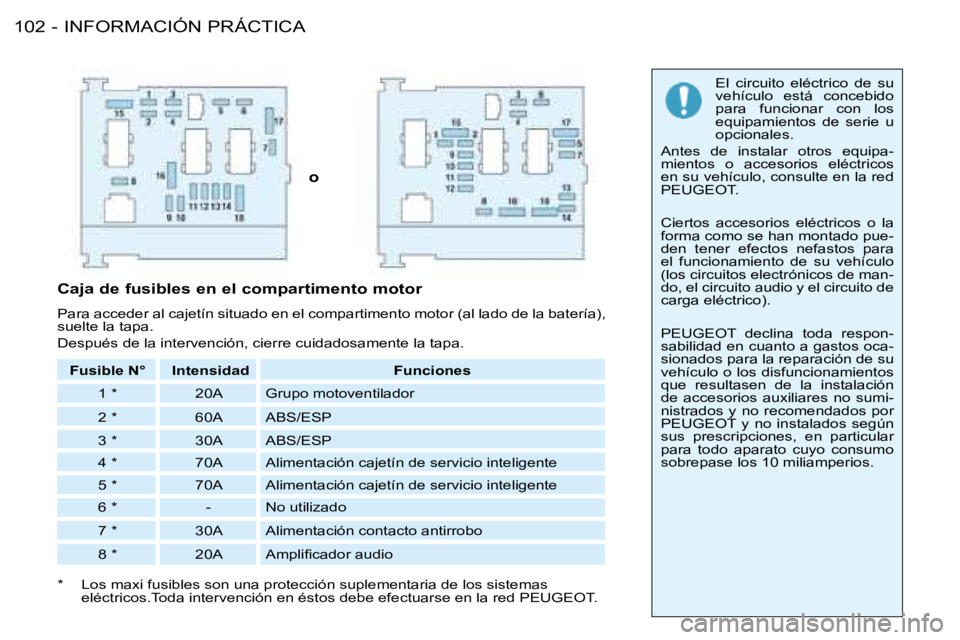

Fusible N° Intensidad Funciones
1 * 2 0 AGrupo motoventilador
2 * 60A ABS/ESP
3 * 30A ABS/ESP
4 * 70A A l i m e n t a c i ó n c a j e t í n d e s e r v i c i o i n t e l i g e n t e
5 * 70A A l i m e n t a c i ó n c a j e t í n d e s e r v i c i o i n t e l i g e n t e
6 * - No utilizado
7 * 30A A l i m e n t a c i ó n c o n t a c t o a n t i r r o b o
8 * 2 0 A A m p l i i c a d o r a u d i o
Caja de fusibles en el compartimento motor
Para acceder al cajetín situado en el compartimento motor (al lad
o de la batería),
suelte la tapa.
D e s p u é s d e l a i n t e r v e n c i ó n , c i e r r e c u i d a d o s a m e n t e l a t a p a .
* L o s m a x i f u s i b l e s s o n u n a p r o t e c c i ó n s u p l e m e n t a r i a d e l o s s i s t e m a s
e l é c t r i c o s . T o d a i n t e r v e n c i ó n e n é s t o s d e b e e f e c t u a r s e e n l a r e d P E U G E O T .
Page 110 of 123
103
INFORMACIÓN PRÁCTICA
-

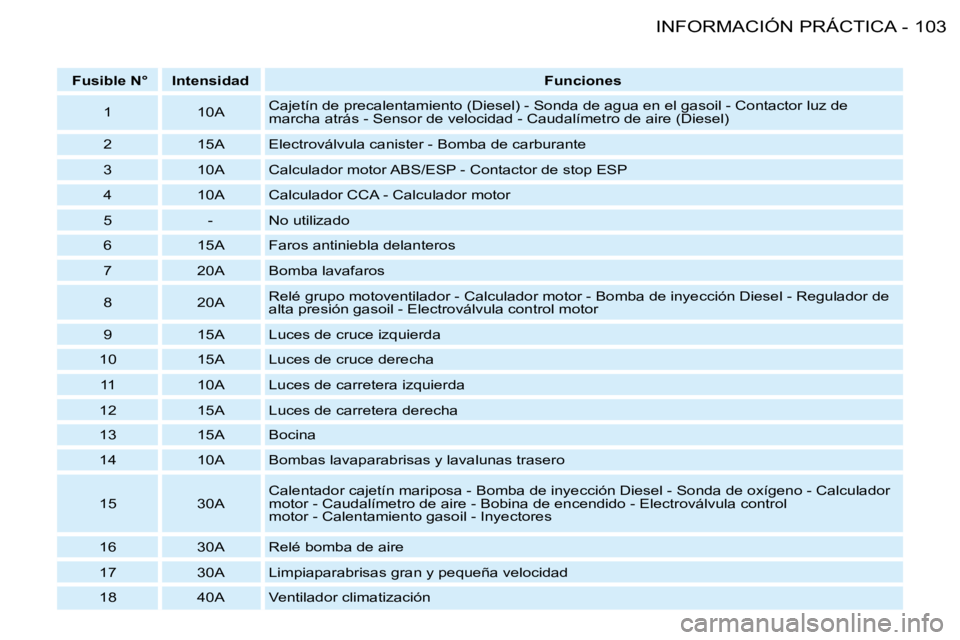

Fusible N° Intensidad Funciones
1 10A Cajetín de precalentamiento (Diesel) - Sonda de agua en el
gasoil - Contactor luz de
marcha atrás - Sensor de velocidad - Caudalímetro de aire (Diesel)
2 15A Electroválvula canister - Bomba de carburante
3 10A Calculador motor ABS/ESP - Contactor de stop ESP
4 10A Calculador CCA - Calculador motor
5 - No utilizado
6 15A Faros antiniebla delanteros
7 2 0 ABomba lavafaros
8 2 0 A R e l é g r u p o m o t o v e n t i l a d o r - C a l c u l a d o r m o t o r - B o m b a d e i n y e c c i ó n
D i e s e l - R e g u l a d o r d e
a l t a p r e s i ó n g a s o i l - E l e c t r o v á l v u l a c o n t r o l m o t o r
9 15A Luces de cruce izquierda
10 15A Luces de cruce derecha
11 10A Luces de carretera izquierda
1 2 15A Luces de carretera derecha
13 15A Bocina
14 10A Bombas lavaparabrisas y lavalunas trasero
15 30A C a l e n t a d o r c a j e t í n m a r i p o s a - B o m b a d e i n y e c c i ó n D i e s e l - S o n d a d
e o x í g e n o - C a l c u l a d o r
motor - Caudalímetro de aire - Bobina de encendido - Electroválvu la control
motor - Calentamiento gasoil - Inyectores
16 30A Relé bomba de aire
17 30A Limpiaparabrisas gran y pequeña velocidad
18 40A V e n t i l a d o r c l i m a t i z a c i ó n
Page 111 of 123
INFORMACIÓN PRÁCTICA
104 -
BATERÍA
Para recargar la batería con un
cargador de batería :
- desconecte la batería,
- respete las instrucciones
d e u t i l i z a c i ó n d a d a s p o r e l
fabricante del cargador,
- conecte la batería empezando por el borne (-),
- compruebe la limpieza de los bornes y de los terminales.
Si están cubiertos de sulfato
( d e p ó s i t o b l a n q u e c i n o o v e r d o s o ) ,
d e s m ó n t e l o s y l í m p i e l o s . - Antes de proceder a
l a d e s c o n e x i ó n d e l a
batería, debe esperar
2 m i n u t o s d e s p u é s d e
quitar el contacto.
- No desconecte los terminales estando el motor en marcha.
- No recargue las baterías sin haber desconectado los
terminales.
- Cierre las lunas y el techo antes de desconectar la
batería.
- D e s p u é s d e t o d a r e c o n e x i ó n de la batería, ponga el
contacto y espere 1 minuto
a n t e s d e a r r a n c a r , c o n e l i n
d e p e r m i t i r l a i n i c i a c i ó n d e
l o s s i s t e m a s e l e c t r ó n i c o s . N o
obstante, si después de esta
l i g e r a m a n i p u l a c i ó n , s u b s i s t e n
ligeras perturbaciones,
consulte en la red PEUGEOT.
Le aconsejamos que cuando deje
estacionado el vehículo durante
más de un mes, desconecte la
batería.
FUNCIÓN MODO ECONOMÍA
Después de la parada del motor,
ciertas funciones (limpiaparabrisas,
elevalunas, luces de techo, autorra-
dio, etc.) solamente se pueden utili-
zar durante un acumulado de treinta
m i n u t o s a p r o x i m a d a m e n t e , c o n e l i n
de no descargar la batería.
Una vez pasados estos treinta minu-
tos, un mensaje de entrada en modo
economía de energía aparece en la
p a n t a l l a m u l t i f u n c i ó n y l a s f u n c i o n e s
activas se ponen en vigilancia.
Estas funciones se reactivarán au-
t o m á t i c a m e n t e e n l a p r ó x i m a u t i l i z a
-
c i ó n d e l v e h í c u l o .
Para volver a tener el uso inmediato
de estas funciones, hay que proce-
der al arranque del motor y dejar que
gire unos instantes.
El tiempo que dispondrá será enton-
ces el doble de tiempo de arranque del
motor. No obstante, este tiempo esta-
rá comprendido siempre entre cinco
y t r e i n t a m i n u t o s . O b s e r v a c i ó n : s i s e
r e a l i z a u n a c o m u n i c a c i ó n t e l e f ó n i c a
en el momento de la puesta en vigilan-
cia, se podrá continuar hasta que se
termine.

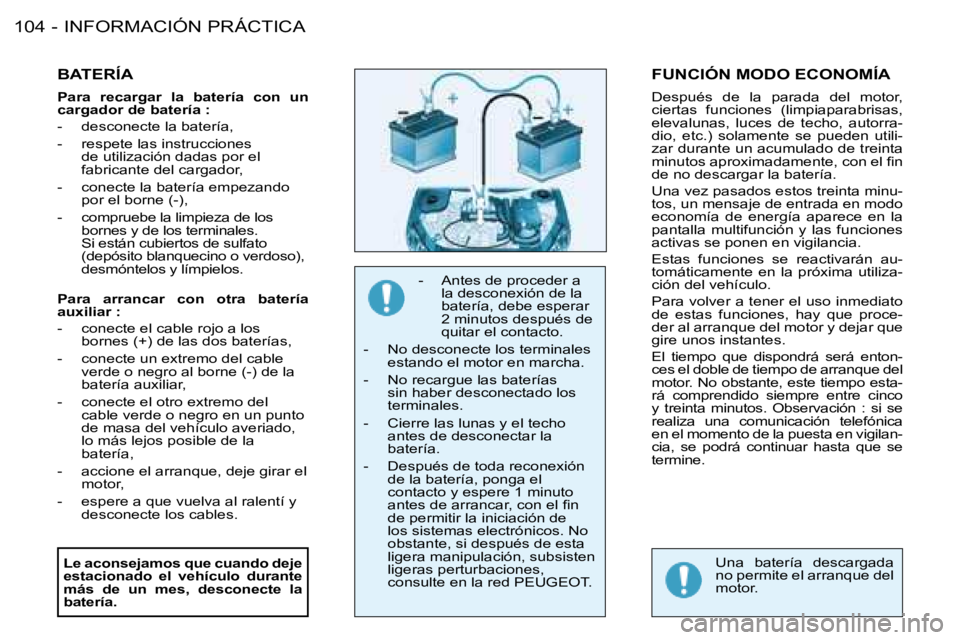

Para arrancar con otra batería
auxiliar :
- conecte el cable rojo a los
bornes (+) de las dos baterías,
- conecte un extremo del cable verde o negro al borne (-) de la
batería auxiliar,
- conecte el otro extremo del cable verde o negro en un punto
de masa del vehículo averiado,
lo más lejos posible de la
batería,
- accione el arranque, deje girar el motor,
- espere a que vuelva al ralentí y desconecte los cables.
Una batería descargada
no permite el arranque del
motor.
Page 112 of 123
105
INFORMACIÓN PRÁCTICA
-
MONTAR UNOS ALTAVOCES
El pre-equipamiento permite montar :
- altavoces de 165 mm de
diámetro en las puertas
delanteras,
- altavoces de 130 mm de diámetro en las puertas traseras,
- t w e e t e r s d e 2 2 , 5 m m d e diámetro en los guarnecidos de

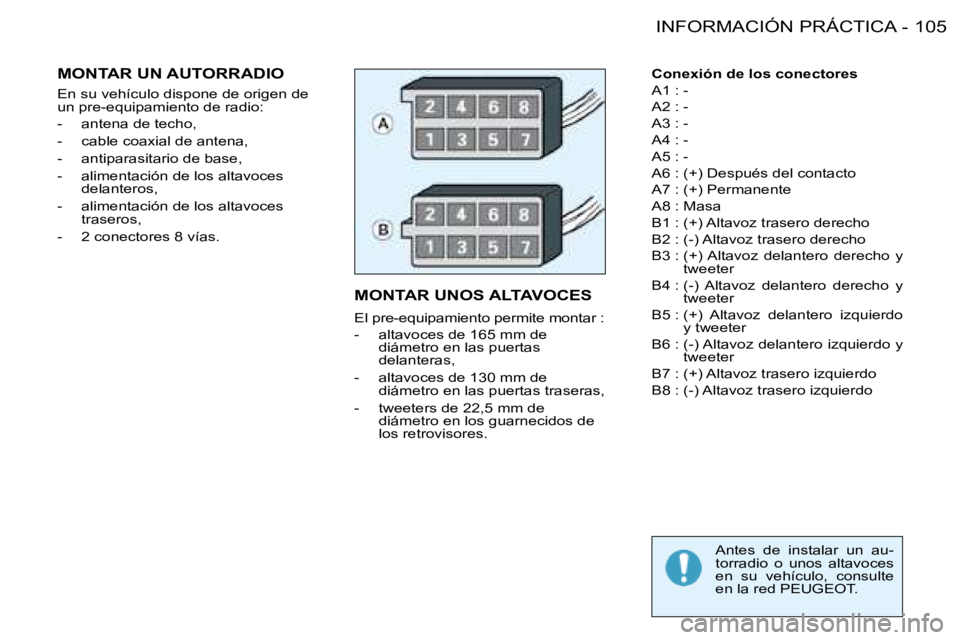

los retrovisores. Conexión de los conectores
A1 : -
A 2 : -
A3 : -
A4 : -
A5 : -
A6 : (+) Después del contacto
A7 : (+) Permanente
A8 : Masa
B1 : (+) Altavoz trasero derecho
B 2 : ( - ) A l t a v o z t r a s e r o d e r e c h o
B3 : (+) Altavoz delantero derecho y
tweeter
B4 : (-) Altavoz delantero derecho y tweeter
B5 : (+) Altavoz delantero izquierdo y tweeter
B6 : (-) Altavoz delantero izquierdo y tweeter
B7 : (+) Altavoz trasero izquierdo
B8 : (-) Altavoz trasero izquierdo
Antes de instalar un au-
torradio o unos altavoces
en su vehículo, consulte
en la red PEUGEOT.
MONTAR UN AUTORRADIO
En su vehículo dispone de origen de
un pre-equipamiento de radio:
- antena de techo,
- cable coaxial de antena,
- antiparasitario de base,
- a l i m e n t a c i ó n d e l o s a l t a v o c e s delanteros,
- a l i m e n t a c i ó n d e l o s a l t a v o c e s traseros,
- 2 c o n e c t o r e s 8 v í a s .
