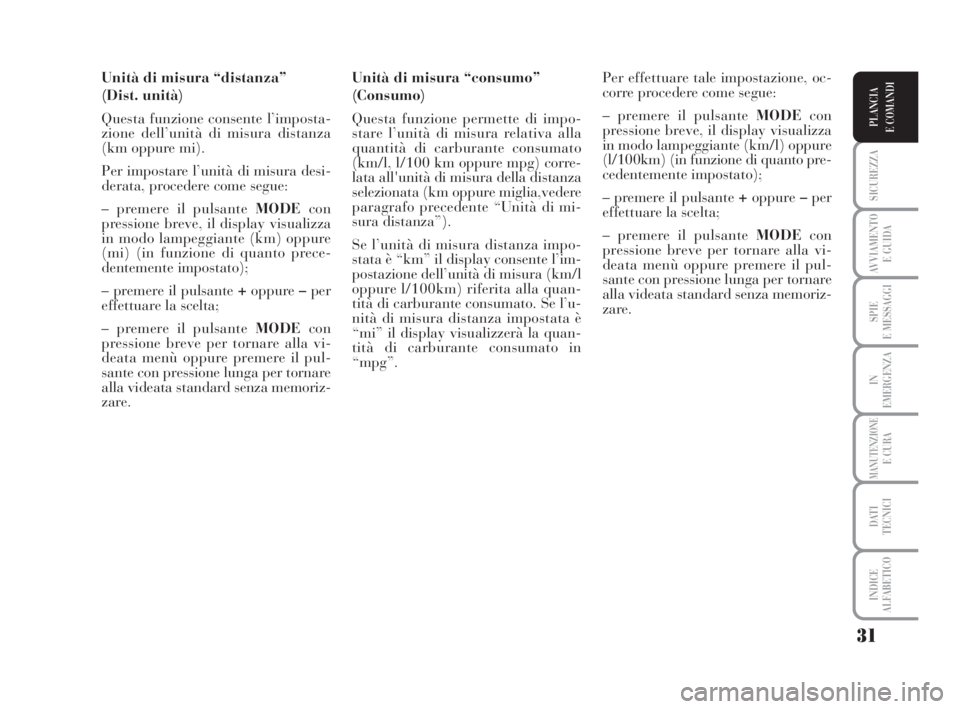

Unità di misura “distanza”
(Dist. unità)
Questa funzione consente l’imposta-
zione dell’unità di misura distanza
(km oppure mi).
Per impostare l’unità di misura desi-
derata, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (km) oppure
(mi) (in funzione di quanto prece-
dentemente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.Per effettuare tale impostazione, oc-
corre procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (km/l) oppure
(l/100km) (in funzione di quanto pre-
cedentemente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare. Unità di misura “consumo”
(Consumo)
Questa funzione permette di impo-
stare l’unità di misura relativa alla
quantità di carburante consumato
(km/l, l/100 km oppure mpg) corre-
lata all'unità di misura della distanza
selezionata (km oppure miglia,vedere
paragrafo precedente “Unità di mi-
sura distanza”).
Se l’unità di misura distanza impo-
stata è “km” il display consente l’im-
postazione dell’unità di misura (km/l
oppure l/100km) riferita alla quan-
tità di carburante consumato. Se l’u-
nità di misura distanza impostata è
“mi” il display visualizzerà la quan-
tità di carburante consumato in
“mpg”.
007-037 MUSA 3ed IT 12-11-2007 11:08 Pagina 31

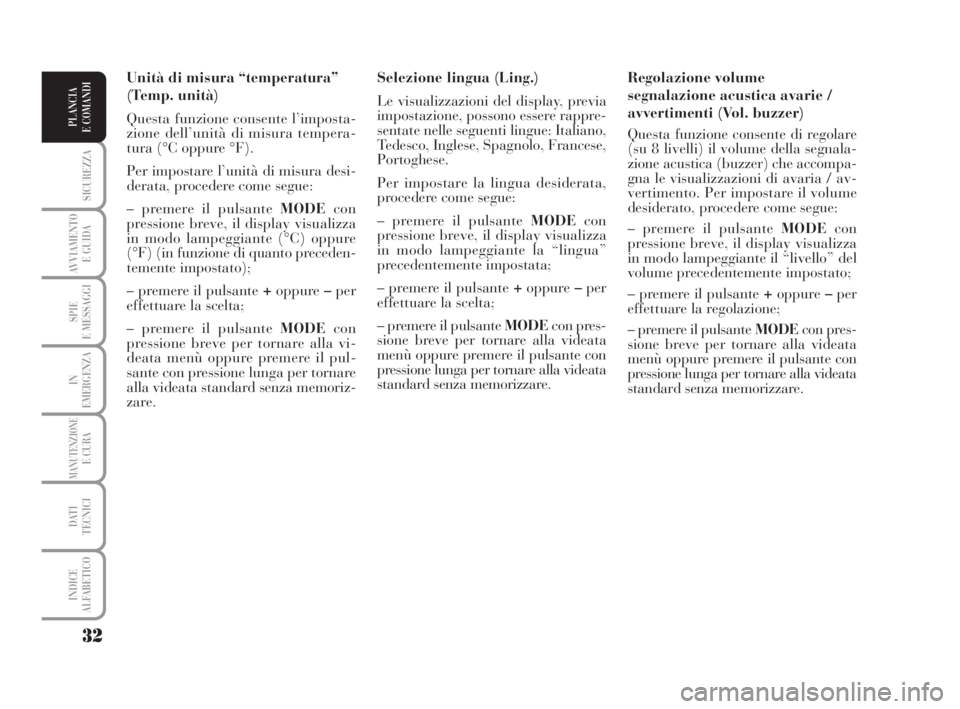

32
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione volume
segnalazione acustica avarie /
avvertimenti (Vol. buzzer)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnala-
zione acustica (buzzer) che accompa-
gna le visualizzazioni di avaria / av-
vertimento. Per impostare il volume
desiderato, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante +oppure –per
effettuare la regolazione;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Selezione lingua (Ling.)
Le visualizzazioni del display, previa
impostazione, possono essere rappre-
sentate nelle seguenti lingue: Italiano,
Tedesco, Inglese, Spagnolo, Francese,
Portoghese.
Per impostare la lingua desiderata,
procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante la “lingua”
precedentemente impostata;
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Unità di misura “temperatura”
(Temp. unità)
Questa funzione consente l’imposta-
zione dell’unità di misura tempera-
tura (°C oppure °F).
Per impostare l’unità di misura desi-
derata, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (°C) oppure
(°F) (in funzione di quanto preceden-
temente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.
007-037 MUSA 3ed IT 12-11-2007 11:08 Pagina 32

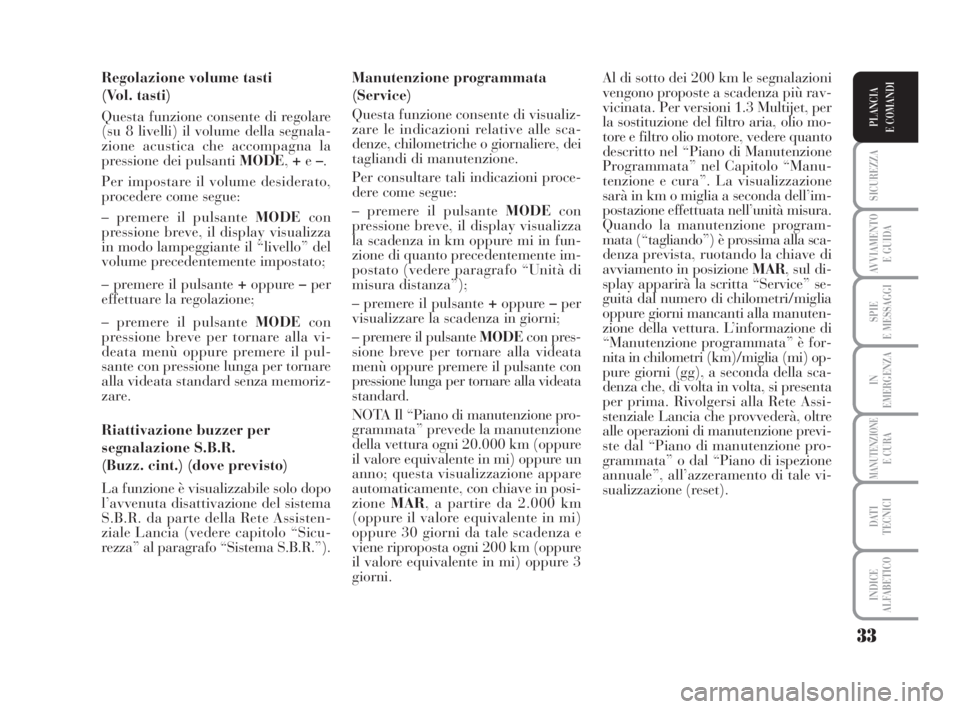

33
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione volume tasti
(Vol. tasti)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnala-
zione acustica che accompagna la
pressione dei pulsanti MODE,+e–.
Per impostare il volume desiderato,
procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante +oppure –per
effettuare la regolazione;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.
Riattivazione buzzer per
segnalazione S.B.R.
(Buzz. cint.) (dove previsto)
La funzione è visualizzabile solo dopo
l’avvenuta disattivazione del sistema
S.B.R. da parte della Rete Assisten-
ziale Lancia (vedere capitolo “Sicu-
rezza” al paragrafo “Sistema S.B.R.”).Al di sotto dei 200 km le segnalazioni
vengono proposte a scadenza più rav-
vicinata.Per versioni 1.3 Multijet, per
la sostituzione del filtro aria, olio mo-
tore e filtro olio motore, vedere quanto
descritto nel “Piano di Manutenzione
Programmata” nel Capitolo “Manu-
tenzione e cura”. La visualizzazione
sarà in km o miglia a seconda dell’im-
postazione effettuata nell’unità misura.
Quando la manutenzione program-
mata (“tagliando”) è prossima alla sca-
denza prevista, ruotando la chiave di
avviamento in posizione MAR, sul di-
splay apparirà la scritta “Service” se-
guita dal numero di chilometri/miglia
oppure giorni mancanti alla manuten-
zione della vettura. L’informazione di
“Manutenzione programmata” è for-
nita in chilometri (km)/miglia (mi) op-
pure giorni (gg), a seconda della sca-
denza che, di volta in volta, si presenta
per prima. Rivolgersi alla Rete Assi-
stenziale Lancia che provvederà, oltre
alle operazioni di manutenzione previ-
ste dal “Piano di manutenzione pro-
grammata” o dal “Piano di ispezione
annuale”, all’azzeramento di tale vi-
sualizzazione (reset). Manutenzione programmata
(Service)
Questa funzione consente di visualiz-
zare le indicazioni relative alle sca-
denze, chilometriche o giornaliere, dei
tagliandi di manutenzione.
Per consultare tali indicazioni proce-
dere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
la scadenza in km oppure mi in fun-
zione di quanto precedentemente im-
postato (vedere paragrafo “Unità di
misura distanza”);
– premere il pulsante +oppure –per
visualizzare la scadenza in giorni;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.
NOTA Il “Piano di manutenzione pro-
grammata” prevede la manutenzione
della vettura ogni 20.000 km (oppure
il valore equivalente in mi) oppure un
anno; questa visualizzazione appare
automaticamente, con chiave in posi-
zioneMAR, a partire da 2.000 km
(oppure il valore equivalente in mi)
oppure 30 giorni da tale scadenza e
viene riproposta ogni 200 km (oppure
il valore equivalente in mi) oppure 3
giorni.
007-037 MUSA 3ed IT 12-11-2007 11:08 Pagina 33

34
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

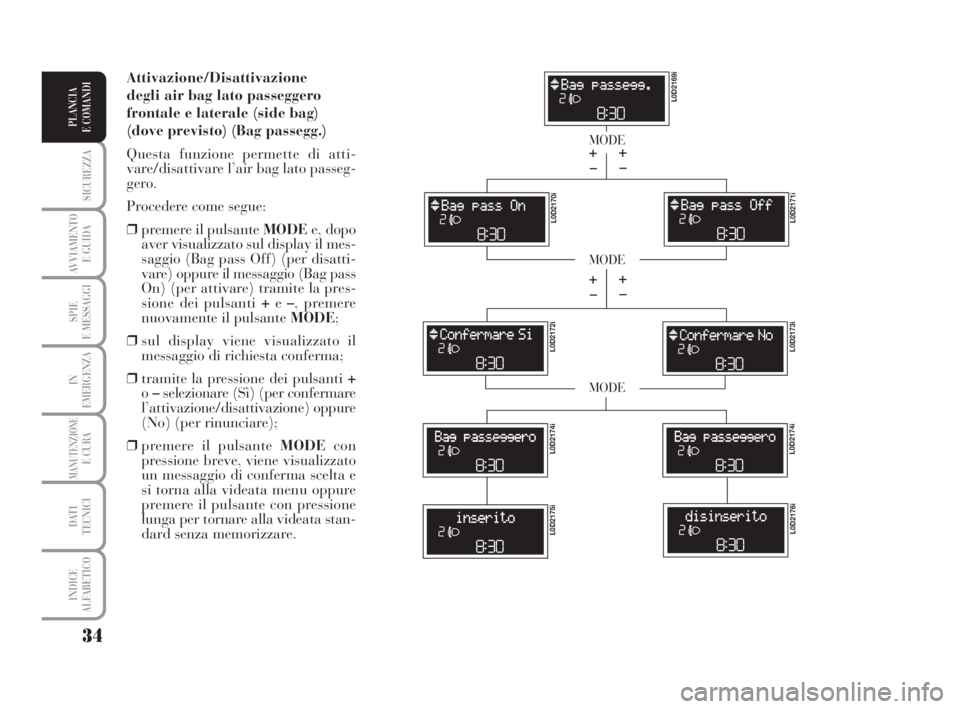

Attivazione/Disattivazione
degli air bag lato passeggero
frontale e laterale (side bag)
(dove previsto) (Bag passegg.)
Questa funzione permette di atti-
vare/disattivare l’air bag lato passeg-
gero.
Procedere come segue:
❒premere il pulsante MODEe, dopo
aver visualizzato sul display il mes-
saggio (Bag pass Off) (per disatti-
vare) oppure il messaggio (Bag pass
On) (per attivare) tramite la pres-
sione dei pulsanti +e–, premere
nuovamente il pulsante MODE;
❒sul display viene visualizzato il
messaggio di richiesta conferma;
❒tramite la pressione dei pulsanti +
o–selezionare (Sì) (per confermare
l’attivazione/disattivazione) oppure
(No) (per rinunciare);
❒premere il pulsante MODEcon
pressione breve, viene visualizzato
un messaggio di conferma scelta e
si torna alla videata menu oppure
premere il pulsante con pressione
lunga per tornare alla videata stan-
dard senza memorizzare.
MODE
MODE
MODE
– +
L0D2169i L0D2170i
L0D2171i L0D2172i
L0D2173i L0D2174iL0D2174i
L0D2175iL0D2176i
– +
– +
– +
007-037 MUSA 3ed IT 12-11-2007 11:08 Pagina 34

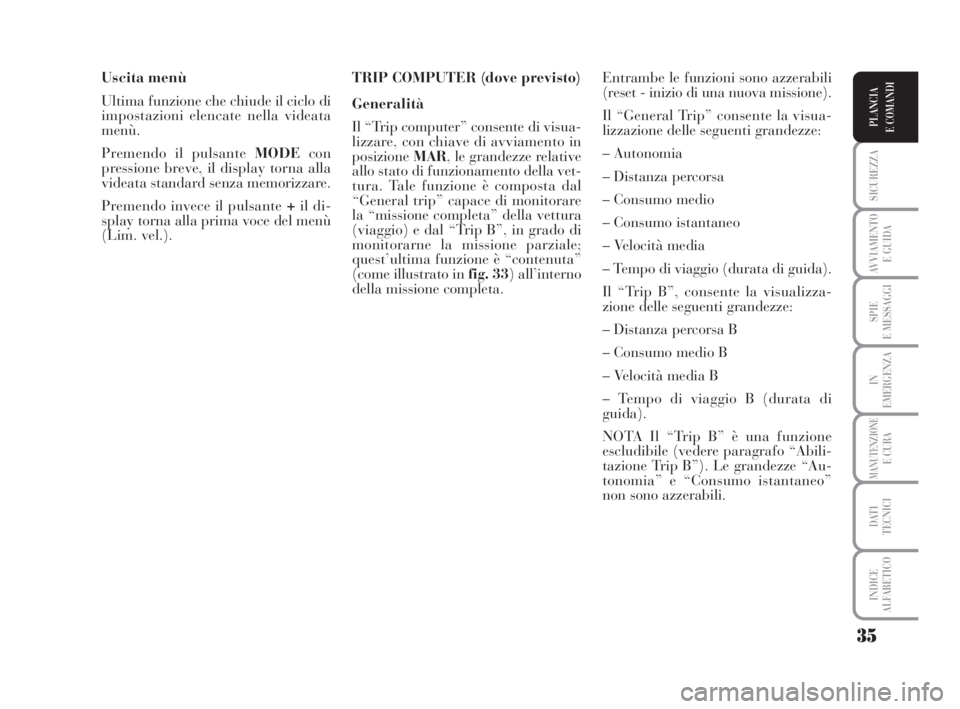

35
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Uscita menù
Ultima funzione che chiude il ciclo di
impostazioni elencate nella videata
menù.
Premendo il pulsante MODEcon
pressione breve, il display torna alla
videata standard senza memorizzare.
Premendo invece il pulsante +il di-
splay torna alla prima voce del menù
(Lim. vel.).Entrambe le funzioni sono azzerabili
(reset - inizio di una nuova missione).
Il “General Trip” consente la visua-
lizzazione delle seguenti grandezze:
– Autonomia
– Distanza percorsa
– Consumo medio
– Consumo istantaneo
– Velocità media
– Tempo di viaggio (durata di guida).
Il “Trip B”, consente la visualizza-
zione delle seguenti grandezze:
– Distanza percorsa B
– Consumo medio B
– Velocità media B
– Tempo di viaggio B (durata di
guida).
NOTA Il “Trip B” è una funzione
escludibile (vedere paragrafo “Abili-
tazione Trip B”). Le grandezze “Au-
tonomia” e “Consumo istantaneo”
non sono azzerabili. TRIP COMPUTER (dove previsto)
Generalità
Il “Trip computer” consente di visua-
lizzare, con chiave di avviamento in
posizioneMAR, le grandezze relative
allo stato di funzionamento della vet-
tura. Tale funzione è composta dal
“General trip” capace di monitorare
la “missione completa” della vettura
(viaggio) e dal “Trip B”, in grado di
monitorarne la missione parziale;
quest’ultima funzione è “contenuta”
(come illustrato in fig. 33) all’interno
della missione completa.
007-037 MUSA 3ed IT 12-11-2007 11:08 Pagina 35

37
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

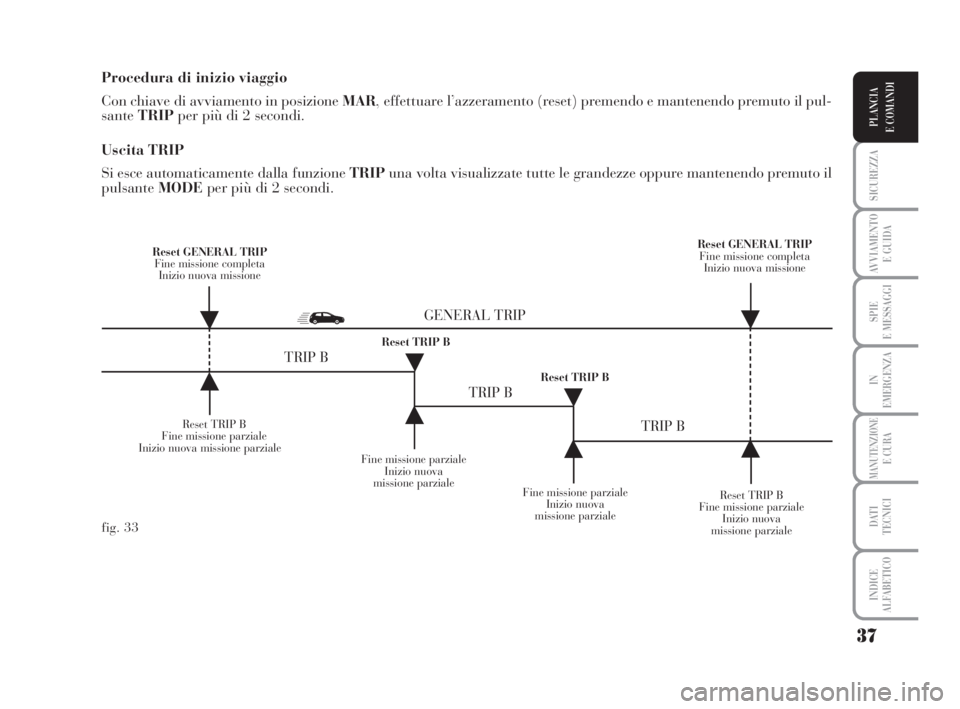

Procedura di inizio viaggio
Con chiave di avviamento in posizione MAR, effettuare l’azzeramento (reset) premendo e mantenendo premuto il pul-
santeTRIPper più di 2 secondi.
Uscita TRIP
Si esce automaticamente dalla funzione TRIPuna volta visualizzate tutte le grandezze oppure mantenendo premuto il
pulsanteMODEper più di 2 secondi.
Reset TRIP B
Fine missione parziale
Inizio nuova missione parziale
Fine missione parziale
Inizio nuova
missione parziale
Reset TRIP B
Fine missione parziale
Inizio nuova
missione parziale Reset GENERAL TRIP
Fine missione completa
Inizio nuova missioneReset GENERAL TRIP
Fine missione completa
Inizio nuova missione
Fine missione parziale
Inizio nuova
missione parziale Reset TRIP B
Reset TRIP B
TRIP B
TRIP B
TRIP B GENERAL TRIP
˙
˙
˙
˙
˙
˙˙
˙
fig. 33
007-037 MUSA 3ed IT 12-11-2007 11:08 Pagina 37

126
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVVERTENZE GENERALI

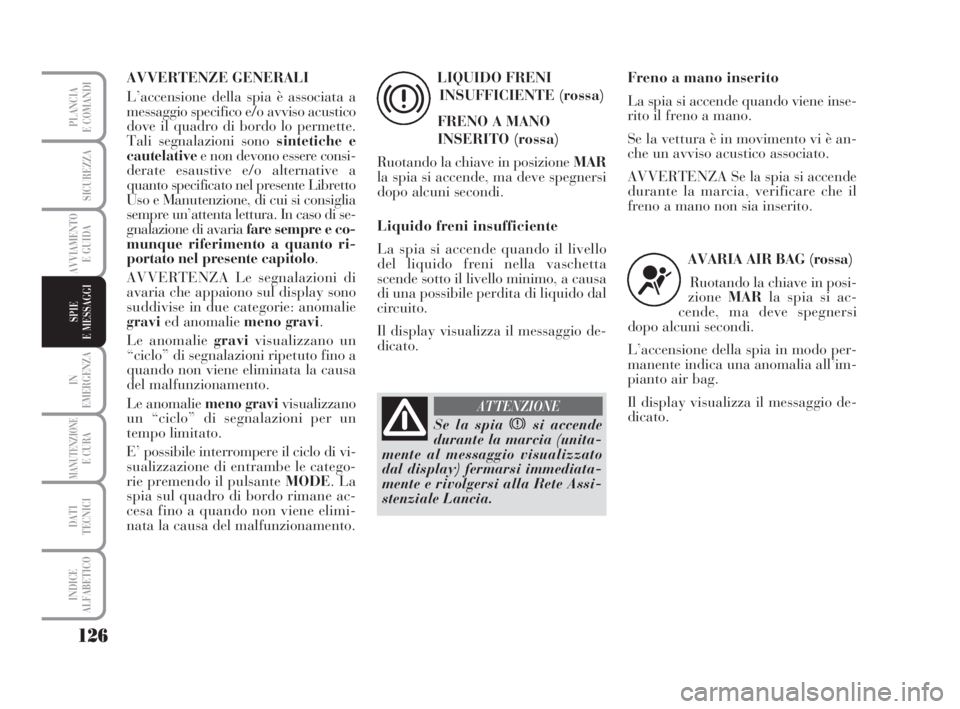

L’accensione della spia è associata a
messaggio specifico e/o avviso acustico
dove il quadro di bordo lo permette.
Tali segnalazioni sono sintetiche e
cautelativee non devono essere consi-
derate esaustive e/o alternative a
quanto specificato nel presente Libretto
Uso e Manutenzione, di cui si consiglia
sempre un’attenta lettura. In caso di se-
gnalazione di avaria fare sempre e co-
munque riferimento a quanto ri-
portato nel presente capitolo.
AVVERTENZA Le segnalazioni di
avaria che appaiono sul display sono
suddivise in due categorie: anomalie
gravied anomalie meno gravi.
Le anomalie gravivisualizzano un
“ciclo” di segnalazioni ripetuto fino a
quando non viene eliminata la causa
del malfunzionamento.
Le anomalie meno gravivisualizzano
un “ciclo” di segnalazioni per un
tempo limitato.
E’ possibile interrompere il ciclo di vi-
sualizzazione di entrambe le catego-
rie premendo il pulsante MODE. La
spia sul quadro di bordo rimane ac-
cesa fino a quando non viene elimi-
nata la causa del malfunzionamento.LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
dopo alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello
del liquido freni nella vaschetta
scende sotto il livello minimo, a causa
di una possibile perdita di liquido dal
circuito.
Il display visualizza il messaggio de-
dicato.
x
Freno a mano inserito
La spia si accende quando viene inse-
rito il freno a mano.
Se la vettura è in movimento vi è an-
che un avviso acustico associato.
AVVERTENZA Se la spia si accende
durante la marcia, verificare che il
freno a mano non sia inserito.
AVARIA AIR BAG (rossa)
Ruotando la chiave in posi-
zioneMARla spia si ac-
cende, ma deve spegnersi
dopo alcuni secondi.
L’accensione della spia in modo per-
manente indica una anomalia all’im-
pianto air bag.
Il display visualizza il messaggio de-
dicato.
¬
Se la spia xsi accende
durante la marcia (unita-
mente al messaggio visualizzato
dal display) fermarsi immediata-
mente e rivolgersi alla Rete Assi-
stenziale Lancia.
ATTENZIONE
125-134 MUSA 3ed IT 12-11-2007 11:10 Pagina 126
