2008 Lancia Musa Libretto Uso Manutenzione (in Italian)

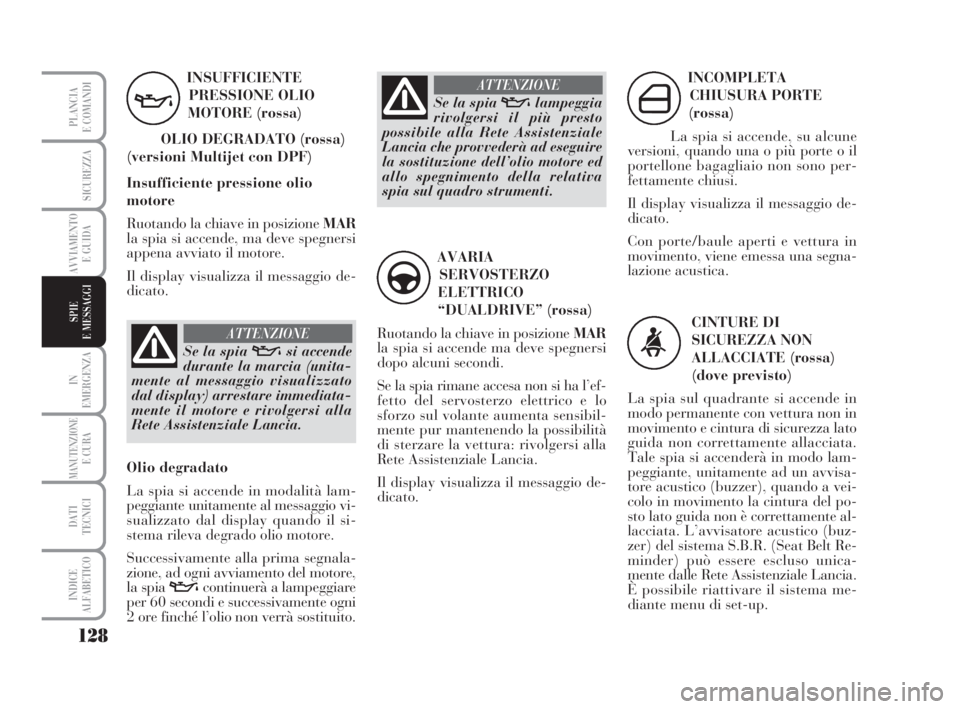

128
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
OLIO DEGRADATO (rossa)
(versioni Multijet con DPF)
Insufficiente pressione olio
motore
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
appena avviato il motore.
Il display visualizza il messaggio de-
dicato.
v
Olio degradato
La spia si accende in modalità lam-
peggiante unitamente al messaggio vi-
sualizzato dal display quando il si-
stema rileva degrado olio motore.
Successivamente alla prima segnala-
zione, ad ogni avviamento del motore,
la spia
vcontinuerà a lampeggiare
per 60 secondi e successivamente ogni
2 ore finché l’olio non verrà sostituito.
Se la spia vsi accende
durante la marcia (unita-
mente al messaggio visualizzato
dal display) arrestare immediata-
mente il motore e rivolgersi alla
Rete Assistenziale Lancia.
ATTENZIONE
Se la spia vlampeggia
rivolgersi il più presto
possibile alla Rete Assistenziale
Lancia che provvederà ad eseguire
la sostituzione dell’olio motore ed
allo spegnimento della relativa
spia sul quadro strumenti.
ATTENZIONE
AVARIA
SERVOSTERZO
ELETTRICO
“DUALDRIVE” (rossa)
Ruotando la chiave in posizione MAR
la spia si accende ma deve spegnersi
dopo alcuni secondi.
Se la spia rimane accesa non si ha l’ef-
fetto del servosterzo elettrico e lo
sforzo sul volante aumenta sensibil-
mente pur mantenendo la possibilità
di sterzare la vettura: rivolgersi alla
Rete Assistenziale Lancia.
Il display visualizza il messaggio de-
dicato.
g
INCOMPLETA
CHIUSURA PORTE
(rossa)
La spia si accende, su alcune
versioni, quando una o più porte o il
portellone bagagliaio non sono per-
fettamente chiusi.
Il display visualizza il messaggio de-
dicato.
Con porte/baule aperti e vettura in
movimento, viene emessa una segna-
lazione acustica.
´
CINTURE DI
SICUREZZA NON
ALLACCIATE (rossa)
(dove previsto)
La spia sul quadrante si accende in
modo permanente con vettura non in
movimento e cintura di sicurezza lato
guida non correttamente allacciata.
Tale spia si accenderà in modo lam-
peggiante, unitamente ad un avvisa-
tore acustico (buzzer), quando a vei-
colo in movimento la cintura del po-
sto lato guida non è correttamente al-
lacciata. L’avvisatore acustico (buz-
zer) del sistema S.B.R. (Seat Belt Re-
minder) può essere escluso unica-
mente dalle Rete Assistenziale Lancia.
È possibile riattivare il sistema me-
diante menu di set-up.
<
125-134 MUSA 3ed IT 12-11-2007 11:10 Pagina 128

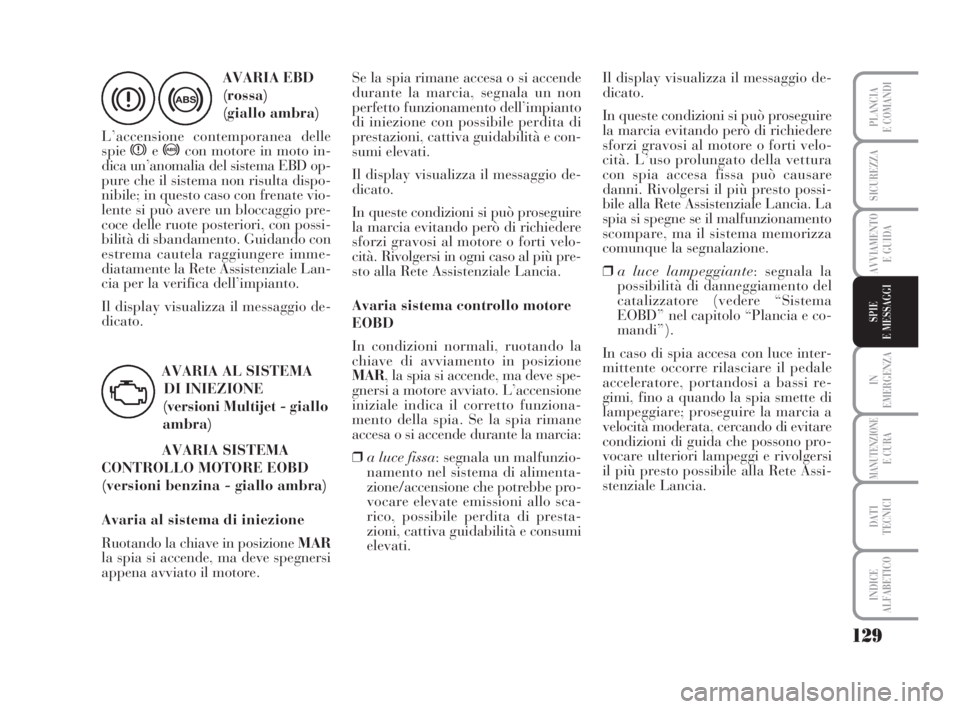

129
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
>
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle
spiexe>con motore in moto in-
dica un’anomalia del sistema EBD op-
pure che il sistema non risulta dispo-
nibile; in questo caso con frenate vio-
lente si può avere un bloccaggio pre-
coce delle ruote posteriori, con possi-
bilità di sbandamento. Guidando con
estrema cautela raggiungere imme-
diatamente la Rete Assistenziale Lan-
cia per la verifica dell’impianto.
Il display visualizza il messaggio de-
dicato.
x
AVARIA AL SISTEMA
DI INIEZIONE
(versioni Multijet - giallo
ambra)
AVARIA SISTEMA
CONTROLLO MOTORE EOBD
(versioni benzina - giallo ambra)
Avaria al sistema di iniezione
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
appena avviato il motore.Se la spia rimane accesa o si accende
durante la marcia, segnala un non
perfetto funzionamento dell’impianto
di iniezione con possibile perdita di
prestazioni, cattiva guidabilità e con-
sumi elevati.
Il display visualizza il messaggio de-
dicato.
In queste condizioni si può proseguire
la marcia evitando però di richiedere
sforzi gravosi al motore o forti velo-
cità. Rivolgersi in ogni caso al più pre-
sto alla Rete Assistenziale Lancia.
Avaria sistema controllo motore
EOBD
In condizioni normali, ruotando la
chiave di avviamento in posizione
MAR, la spia si accende, ma deve spe-
gnersi a motore avviato. L’accensione
iniziale indica il corretto funziona-
mento della spia. Se la spia rimane
accesa o si accende durante la marcia:
❒a luce fissa: segnala un malfunzio-
namento nel sistema di alimenta-
zione/accensione che potrebbe pro-
vocare elevate emissioni allo sca-
rico, possibile perdita di presta-
zioni, cattiva guidabilità e consumi
elevati.
U
Il display visualizza il messaggio de-
dicato.
In queste condizioni si può proseguire
la marcia evitando però di richiedere
sforzi gravosi al motore o forti velo-
cità. L’uso prolungato della vettura
con spia accesa fissa può causare
danni. Rivolgersi il più presto possi-
bile alla Rete Assistenziale Lancia. La
spia si spegne se il malfunzionamento
scompare, ma il sistema memorizza
comunque la segnalazione.
❒a luce lampeggiante: segnala la
possibilità di danneggiamento del
catalizzatore (vedere “Sistema
EOBD” nel capitolo “Plancia e co-
mandi”).
In caso di spia accesa con luce inter-
mittente occorre rilasciare il pedale
acceleratore, portandosi a bassi re-
gimi, fino a quando la spia smette di
lampeggiare; proseguire la marcia a
velocità moderata, cercando di evitare
condizioni di guida che possono pro-
vocare ulteriori lampeggi e rivolgersi
il più presto possibile alla Rete Assi-
stenziale Lancia.
125-134 MUSA 3ed IT 12-11-2007 11:10 Pagina 129

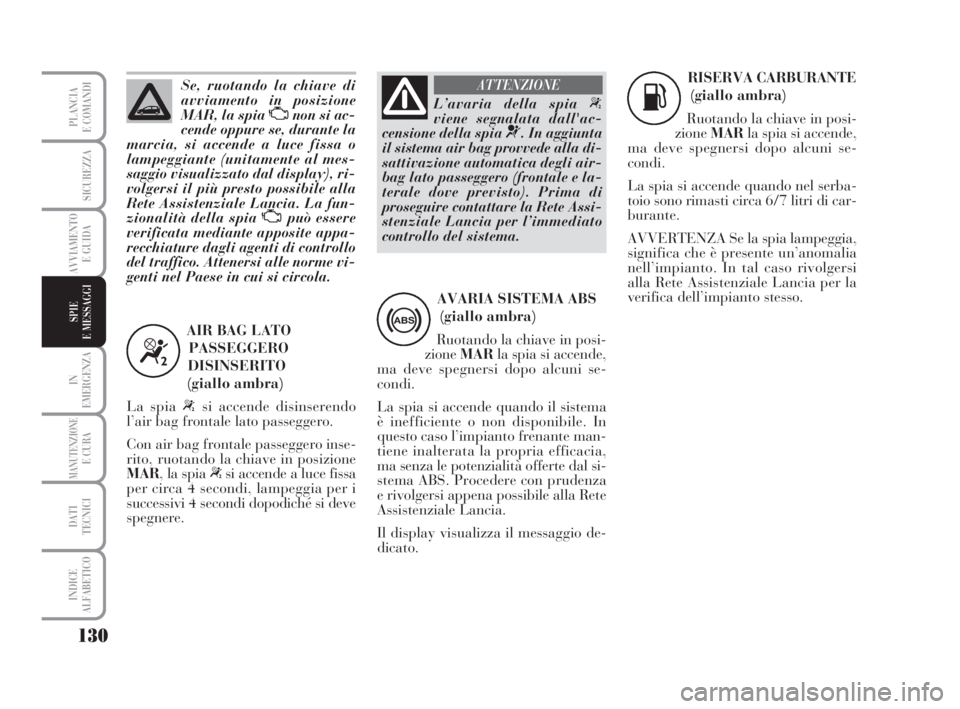

130
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
Se, ruotando la chiave di
avviamento in posizione
MAR, la spia
Unon si ac-
cende oppure se, durante la
marcia, si accende a luce fissa o
lampeggiante (unitamente al mes-
saggio visualizzato dal display), ri-
volgersi il più presto possibile alla
Rete Assistenziale Lancia. La fun-
zionalità della spia
Upuò essere
verificata mediante apposite appa-
recchiature dagli agenti di controllo
del traffico. Attenersi alle norme vi-
genti nel Paese in cui si circola.
AIR BAG LATO
PASSEGGERO
DISINSERITO
(giallo ambra)
La spia “si accende disinserendo
l’air bag frontale lato passeggero.
Con air bag frontale passeggero inse-
rito, ruotando la chiave in posizione
MAR, la spia “si accende a luce fissa
per circa 4 secondi, lampeggia per i
successivi 4 secondi dopodiché si deve
spegnere.
“
L’avaria della spia “
viene segnalata dall'ac-
censione della spia
¬. In aggiunta
il sistema air bag provvede alla di-
sattivazione automatica degli air-
bag lato passeggero (frontale e la-
terale dove previsto). Prima di
proseguire contattare la Rete Assi-
stenziale Lancia per l’immediato
controllo del sistema.
ATTENZIONE
AVARIA SISTEMA ABS
(giallo ambra)
Ruotando la chiave in posi-
zioneMARla spia si accende,
ma deve spegnersi dopo alcuni se-
condi.
La spia si accende quando il sistema
è inefficiente o non disponibile. In
questo caso l’impianto frenante man-
tiene inalterata la propria efficacia,
ma senza le potenzialità offerte dal si-
stema ABS. Procedere con prudenza
e rivolgersi appena possibile alla Rete
Assistenziale Lancia.
Il display visualizza il messaggio de-
dicato.
>
RISERVA CARBURANTE
(giallo ambra)
Ruotando la chiave in posi-
zioneMARla spia si accende,
ma deve spegnersi dopo alcuni se-
condi.
La spia si accende quando nel serba-
toio sono rimasti circa 6/7 litri di car-
burante.
AVVERTENZA Se la spia lampeggia,
significa che è presente un’anomalia
nell’impianto. In tal caso rivolgersi
alla Rete Assistenziale Lancia per la
verifica dell’impianto stesso.
K
125-134 MUSA 3ed IT 12-11-2007 11:10 Pagina 130

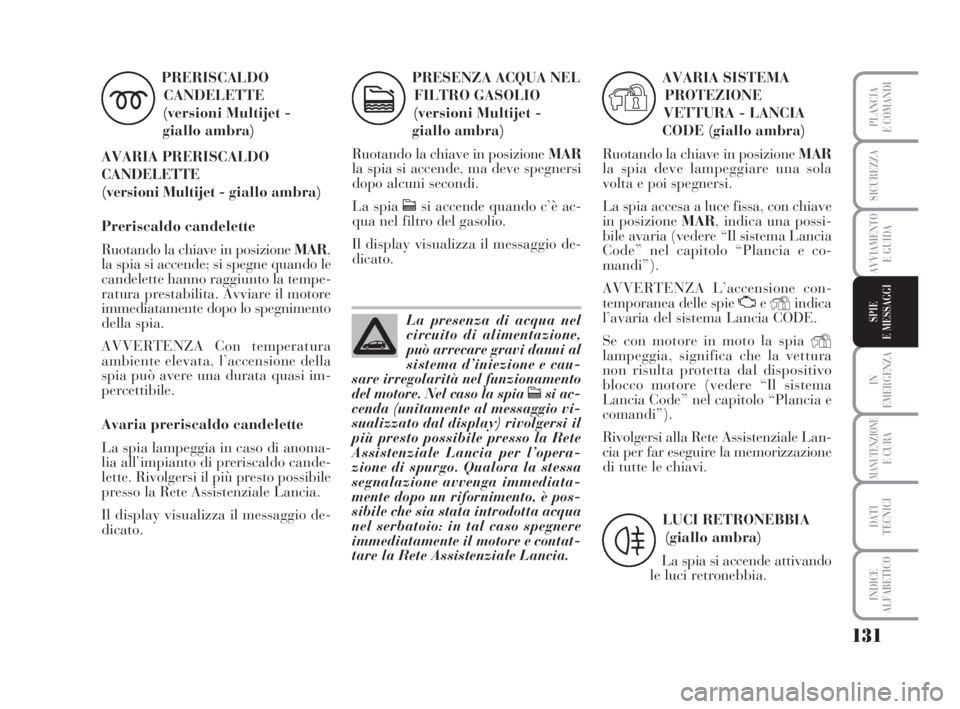

131
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
PRERISCALDO
CANDELETTE
(versioni Multijet -
giallo ambra)
AVARIA PRERISCALDO
CANDELETTE
(versioni Multijet - giallo ambra)
Preriscaldo candelette
Ruotando la chiave in posizione MAR,
la spia si accende; si spegne quando le
candelette hanno raggiunto la tempe-
ratura prestabilita. Avviare il motore
immediatamente dopo lo spegnimento
della spia.
AVVERTENZA Con temperatura
ambiente elevata, l’accensione della
spia può avere una durata quasi im-
percettibile.
Avaria preriscaldo candelette
La spia lampeggia in caso di anoma-
lia all’impianto di preriscaldo cande-
lette. Rivolgersi il più presto possibile
presso la Rete Assistenziale Lancia.
Il display visualizza il messaggio de-
dicato.
m
PRESENZA ACQUA NEL
FILTRO GASOLIO
(versioni Multijet -
giallo ambra)
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
dopo alcuni secondi.
La spia csi accende quando c’è ac-
qua nel filtro del gasolio.
Il display visualizza il messaggio de-
dicato.
c
La presenza di acqua nel
circuito di alimentazione,
può arrecare gravi danni al
sistema d’iniezione e cau-
sare irregolarità nel funzionamento
del motore. Nel caso la spia csi ac-
cenda (unitamente al messaggio vi-
sualizzato dal display) rivolgersi il
più presto possibile presso la Rete
Assistenziale Lancia per l’opera-
zione di spurgo. Qualora la stessa
segnalazione avvenga immediata-
mente dopo un rifornimento, è pos-
sibile che sia stata introdotta acqua
nel serbatoio: in tal caso spegnere
immediatamente il motore e contat-
tare la Rete Assistenziale Lancia.
AVARIA SISTEMA
PROTEZIONE
VETTURA - LANCIA
CODE (giallo ambra)
Ruotando la chiave in posizione MAR
la spia deve lampeggiare una sola
volta e poi spegnersi.
La spia accesa a luce fissa, con chiave
in posizione MAR, indica una possi-
bile avaria (vedere “Il sistema Lancia
Code” nel capitolo “Plancia e co-
mandi”).
AVVERTENZA L’accensione con-
temporanea delle spie Ue
Yindica
l’avaria del sistema Lancia CODE.
Se con motore in moto la spia
Ylampeggia, significa che la vettura
non risulta protetta dal dispositivo
blocco motore (vedere “Il sistema
Lancia Code” nel capitolo “Plancia e
comandi”).
Rivolgersi alla Rete Assistenziale Lan-
cia per far eseguire la memorizzazione
di tutte le chiavi.
Y
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende attivando
le luci retronebbia.
4
125-134 MUSA 3ed IT 12-11-2007 11:10 Pagina 131

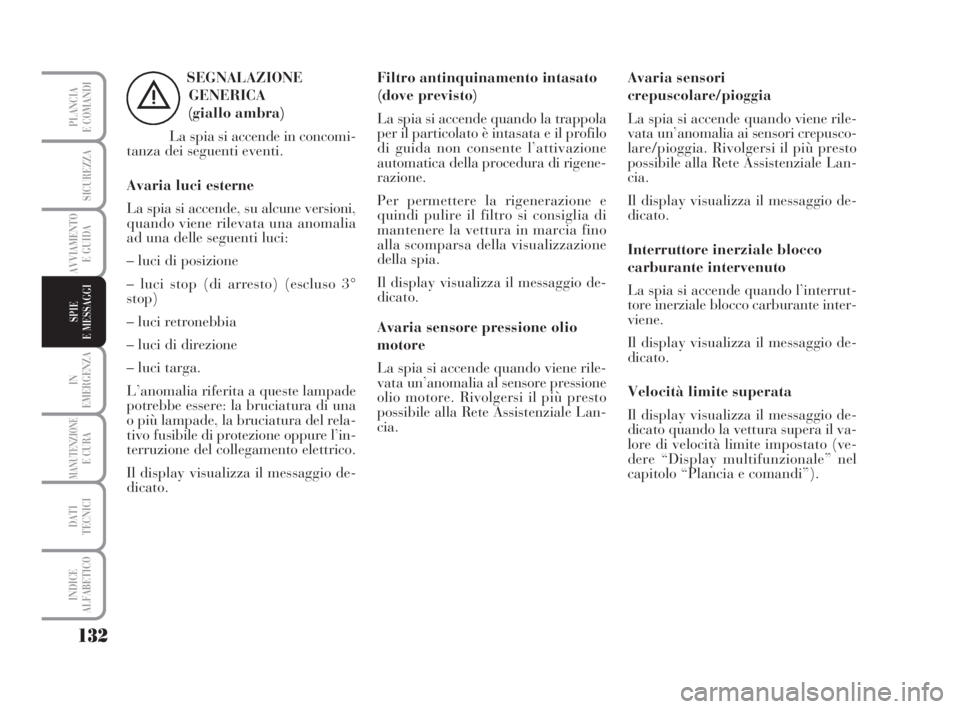

132
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
SEGNALAZIONE
GENERICA
(giallo ambra)
La spia si accende in concomi-
tanza dei seguenti eventi.
Avaria luci esterne
La spia si accende, su alcune versioni,
quando viene rilevata una anomalia
ad una delle seguenti luci:
– luci di posizione
– luci stop (di arresto) (escluso 3°
stop)
– luci retronebbia
– luci di direzione
– luci targa.
L’anomalia riferita a queste lampade
potrebbe essere: la bruciatura di una
o più lampade, la bruciatura del rela-
tivo fusibile di protezione oppure l’in-
terruzione del collegamento elettrico.
Il display visualizza il messaggio de-
dicato.
è
Filtro antinquinamento intasato
(dove previsto)
La spia si accende quando la trappola
per il particolato è intasata e il profilo
di guida non consente l’attivazione
automatica della procedura di rigene-
razione.
Per permettere la rigenerazione e
quindi pulire il filtro si consiglia di
mantenere la vettura in marcia fino
alla scomparsa della visualizzazione
della spia.
Il display visualizza il messaggio de-
dicato.
Avaria sensore pressione olio
motore
La spia si accende quando viene rile-
vata un’anomalia al sensore pressione
olio motore. Rivolgersi il più presto
possibile alla Rete Assistenziale Lan-
cia.Avaria sensori
crepuscolare/pioggia
La spia si accende quando viene rile-
vata un’anomalia ai sensori crepusco-
lare/pioggia. Rivolgersi il più presto
possibile alla Rete Assistenziale Lan-
cia.
Il display visualizza il messaggio de-
dicato.
Interruttore inerziale blocco
carburante intervenuto
La spia si accende quando l’interrut-
tore inerziale blocco carburante inter-
viene.
Il display visualizza il messaggio de-
dicato.
Velocità limite superata
Il display visualizza il messaggio de-
dicato quando la vettura supera il va-
lore di velocità limite impostato (ve-
dere “Display multifunzionale” nel
capitolo “Plancia e comandi”).
125-134 MUSA 3ed IT 12-11-2007 11:10 Pagina 132

133
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

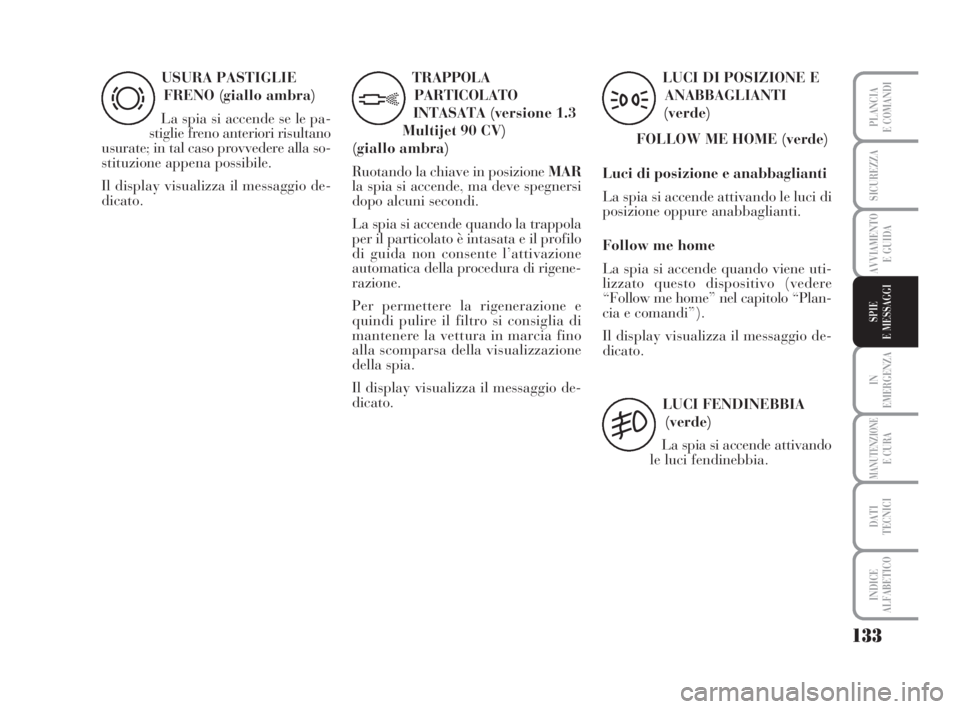

USURA PASTIGLIE
FRENO (giallo ambra)
La spia si accende se le pa-
stiglie freno anteriori risultano
usurate; in tal caso provvedere alla so-
stituzione appena possibile.
Il display visualizza il messaggio de-
dicato.
d
TRAPPOLA
PARTICOLATO
INTASATA(versione 1.3
Multijet 90 CV)
(giallo ambra)
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
dopo alcuni secondi.
La spia si accende quando la trappola
per il particolato è intasata e il profilo
di guida non consente l’attivazione
automatica della procedura di rigene-
razione.
Per permettere la rigenerazione e
quindi pulire il filtro si consiglia di
mantenere la vettura in marcia fino
alla scomparsa della visualizzazione
della spia.
Il display visualizza il messaggio de-
dicato.
h
LUCI DI POSIZIONE E
ANABBAGLIANTI
(verde)
FOLLOW ME HOME (verde)
Luci di posizione e anabbaglianti
La spia si accende attivando le luci di
posizione oppure anabbaglianti.
Follow me home
La spia si accende quando viene uti-
lizzato questo dispositivo (vedere
“Follow me home” nel capitolo “Plan-
cia e comandi”).
Il display visualizza il messaggio de-
dicato.
3
LUCI FENDINEBBIA
(verde)
La spia si accende attivando
le luci fendinebbia.
5
125-134 MUSA 3ed IT 12-11-2007 11:10 Pagina 133

134
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

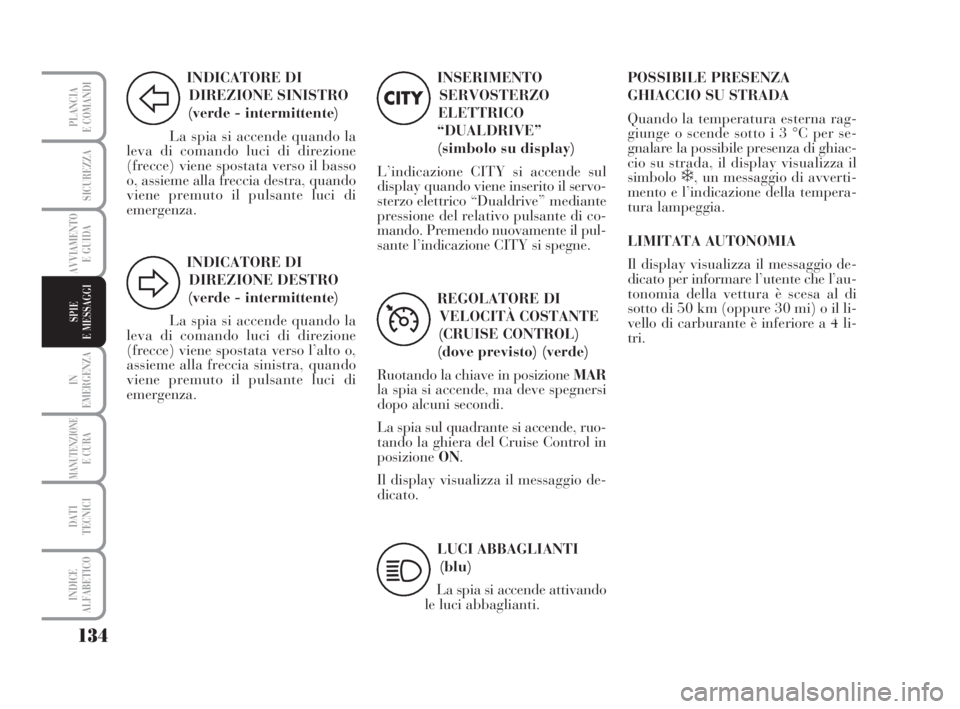

INDICATORE DI
DIREZIONE SINISTRO
(verde - intermittente)
La spia si accende quando la
leva di comando luci di direzione
(frecce) viene spostata verso il basso
o, assieme alla freccia destra, quando
viene premuto il pulsante luci di
emergenza.
F
INDICATORE DI
DIREZIONE DESTRO
(verde - intermittente)
La spia si accende quando la
leva di comando luci di direzione
(frecce) viene spostata verso l’alto o,
assieme alla freccia sinistra, quando
viene premuto il pulsante luci di
emergenza.
D
INSERIMENTO
SERVOSTERZO
ELETTRICO
“DUALDRIVE”
(simbolo su display)
L’indicazione CITY si accende sul
display quando viene inserito il servo-
sterzo elettrico “Dualdrive” mediante
pressione del relativo pulsante di co-
mando. Premendo nuovamente il pul-
sante l’indicazione CITY si spegne.
CITY
REGOLATORE DI
VELOCITÀ COSTANTE
(CRUISE CONTROL)
(dove previsto) (verde)
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
dopo alcuni secondi.
La spia sul quadrante si accende, ruo-
tando la ghiera del Cruise Control in
posizioneON.
Il display visualizza il messaggio de-
dicato.
Ü
LUCI ABBAGLIANTI
(blu)
La spia si accende attivando
le luci abbaglianti.
1
POSSIBILE PRESENZA
GHIACCIO SU STRADA
Quando la temperatura esterna rag-
giunge o scende sotto i 3 °C per se-
gnalare la possibile presenza di ghiac-
cio su strada, il display visualizza il
simbolo
❄, un messaggio di avverti-
mento e l’indicazione della tempera-
tura lampeggia.
LIMITATA AUTONOMIA
Il display visualizza il messaggio de-
dicato per informare l’utente che l’au-
tonomia della vettura è scesa al di
sotto di 50 km (oppure 30 mi) o il li-
vello di carburante è inferiore a 4 li-
tri.
125-134 MUSA 3ed IT 12-11-2007 11:10 Pagina 134

135
SPIE
E MESSAGGI
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA

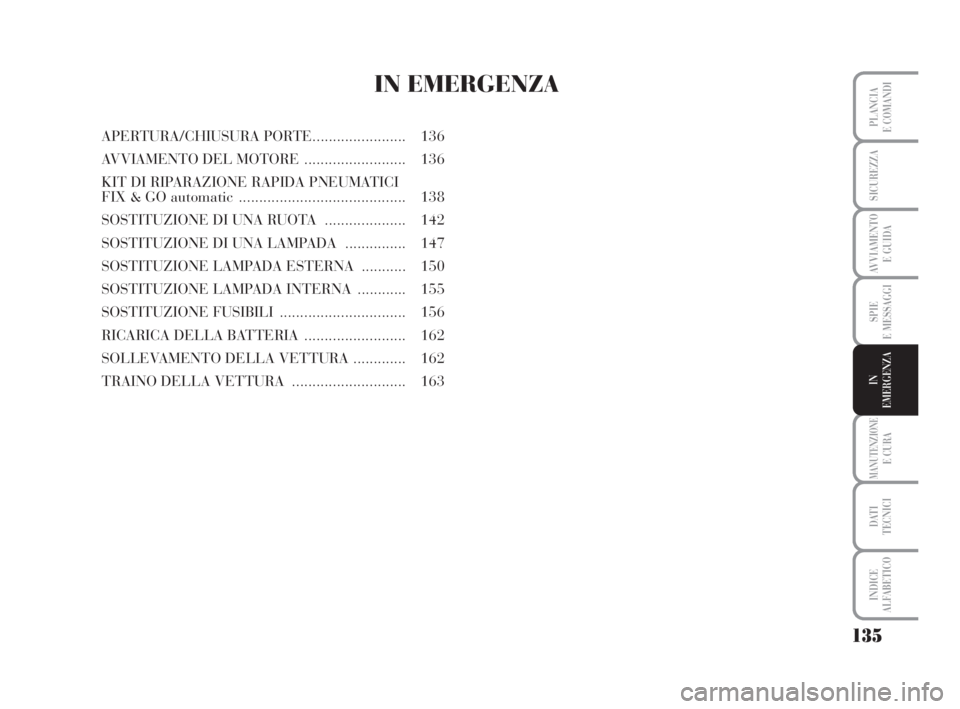

IN EMERGENZA
APERTURA/CHIUSURA PORTE....................... 136
AVVIAMENTO DEL MOTORE......................... 136
KIT DI RIPARAZIONE RAPIDA PNEUMATICI
FIX & GO automatic......................................... 138
SOSTITUZIONE DI UNA RUOTA .................... 142
SOSTITUZIONE DI UNA LAMPADA ............... 147
SOSTITUZIONE LAMPADA ESTERNA ........... 150
SOSTITUZIONE LAMPADA INTERNA ............155
SOSTITUZIONE FUSIBILI ............................... 156
RICARICA DELLA BATTERIA......................... 162
SOLLEVAMENTO DELLA VETTURA............. 162
TRAINO DELLA VETTURA ............................ 163
135-164 MUSA 3ed IT 12-11-2007 11:11 Pagina 135
