Sicherheitssysteme Ihres Fahrzeugs
C041300AUN

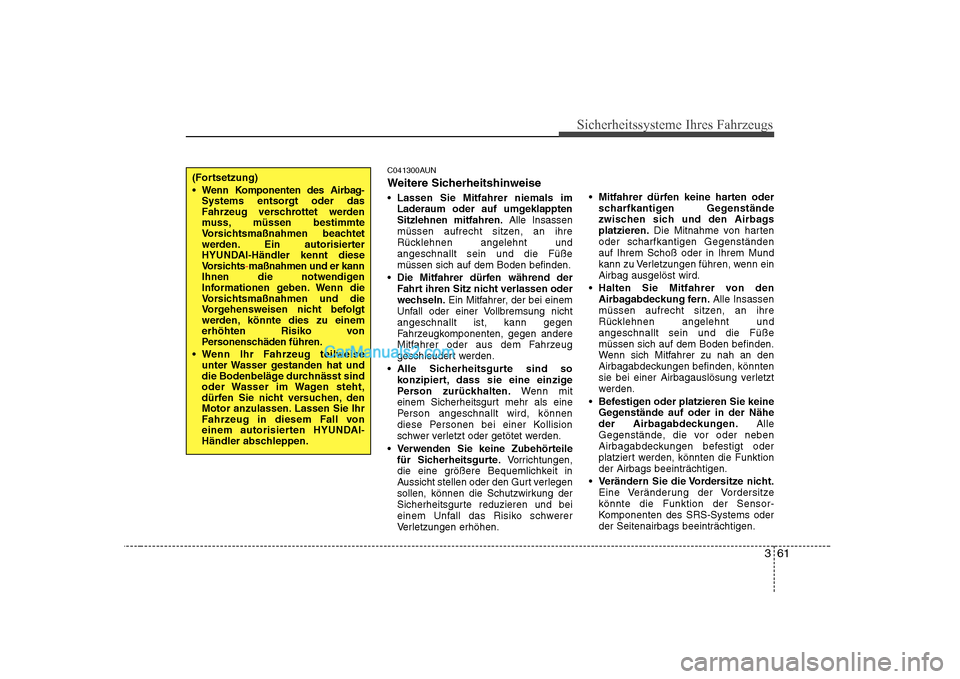

Weitere Sicherheitshinweise
Lassen Sie Mitfahrer niemals imLaderaum oder auf umgeklappten Sitzlehnen mitfahren. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt undangeschnallt sein und die Füßemüssen sich auf dem Boden befinden.
Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen oder
wechseln. Ein Mitfahrer, der bei einem
Unfall oder einer Vollbremsung nichtangeschnallt ist, kann gegen
Fahrzeugkomponenten, gegen andere
Mitfahrer oder aus dem Fahrzeug
geschleudert werden.
Alle Sicherheitsgurte sind so
konzipiert, dass sie eine einzige
Person zurückhalten. Wenn mit
einem Sicherheitsgurt mehr als eine
Person angeschnallt wird, können
diese Personen bei einer Kollision
schwer verletzt oder getötet werden.
Verwenden Sie keine Zubehörteile für Sicherheitsgurte. Vorrichtungen,
die eine größere Bequemlichkeit in
Aussicht stellen oder den Gurt verlegen
sollen, können die Schutzwirkung der
Sicherheitsgurte reduzieren und bei
einem Unfall das Risiko schwerer
Verletzungen erhöhen. Mitfahrer dürfen keine harten oder
scharfkantigen Gegenstände
zwischen sich und den Airbagsplatzieren. Die Mitnahme von harten
oder scharfkantigen Gegenständenauf Ihrem Schoß oder in Ihrem Mund
kann zu Verletzungen führen, wenn einAirbag ausgelöst wird.
Halten Sie Mitfahrer von den Airbagabdeckung fern. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt undangeschnallt sein und die Füßemüssen sich auf dem Boden befinden.
Wenn sich Mitfahrer zu nah an den
Airbagabdeckungen befinden, könnten
sie bei einer Airbagauslösung verletzt
werden.
Befestigen oder platzieren Sie keine Gegenstände auf oder in der Nähe
der Airbagabdeckungen. Alle
Gegenstände, die vor oder neben
Airbagabdeckungen befestigt oder
platziert werden, könnten die Funktionder Airbags beeinträchtigen.
Verändern Sie die Vordersitze nicht. Eine Veränderung der Vordersitzekönnte die Funktion der Sensor-
Komponenten des SRS-Systems oderder Seitenairbags beeinträchtigen.(Fortsetzung)
Wenn Komponenten des Airbag- Systems entsorgt oder das
Fahrzeug verschrottet werden
muss, müssen bestimmte
Vorsichtsmaßnahmen beachtet
werden. Ein autorisierter
HYUNDAI-Händler kennt diese
Vorsichts
-maßnahmen und er kann
Ihnen die notwendigen
Informationen geben. Wenn die
Vorsichtsmaßnahmen und die
Vorgehensweisen nicht befolgt
werden, könnte dies zu einem
erhöhten Risiko von
Personenschäden führen.
Wenn Ihr Fahrzeug teilweise unter Wasser gestanden hat und
die Bodenbeläge durchnässt sind
oder Wasser im Wagen steht,
dürfen Sie nicht versuchen, den
Motor anzulassen. Lassen Sie Ihr
Fahrzeug in diesem Fall von
einem autorisierten HYUNDAI-
Händler abschleppen.

Sicherheitssysteme Ihres Fahrzeugs
62
3

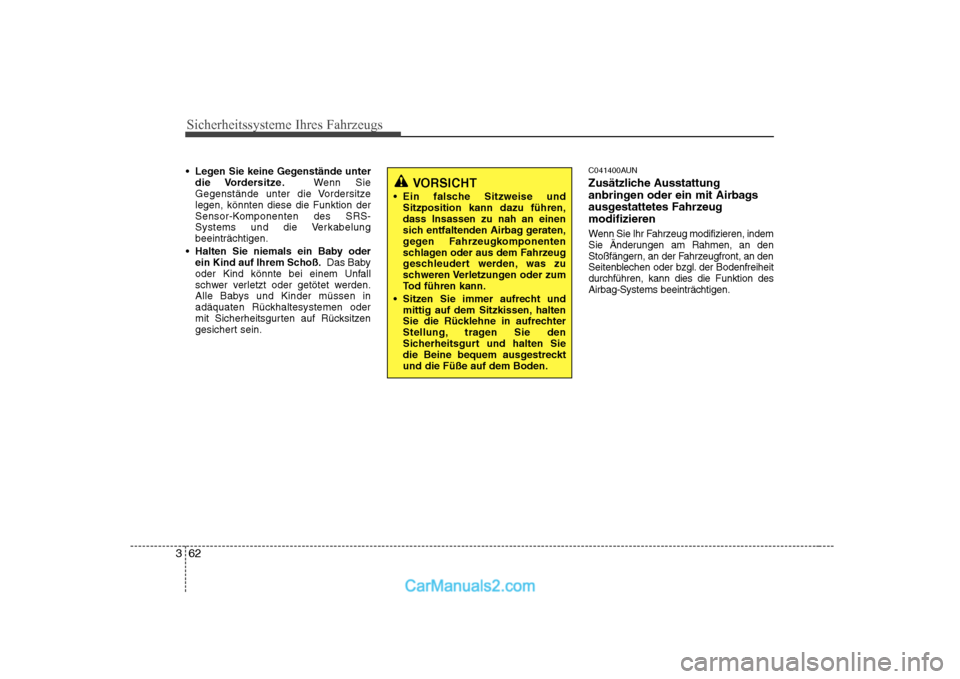

Legen Sie keine Gegenstände unter
die Vordersitze. Wenn Sie
Gegenstände unter die Vordersitze legen, könnten diese die Funktion der
Sensor-Komponenten des SRS-
Systems und die Verkabelungbeeinträchtigen.
Halten Sie niemals ein Baby oder ein Kind auf Ihrem Schoß. Das Baby
oder Kind könnte bei einem Unfall
schwer verletzt oder getötet werden.
Alle Babys und Kinder müssen in
adäquaten Rückhaltesystemen oder
mit Sicherheitsgurten auf Rücksitzen
gesichert sein. C041400AUN
Zusätzliche Ausstattung
anbringen oder ein mit Airbags
ausgestattetes Fahrzeugmodifizieren
Wenn Sie Ihr Fahrzeug modifizieren, indem
Sie Änderungen am Rahmen, an den
Stoßfängern, an der Fahrzeugfront, an den
Seitenblechen oder bzgl. der Bodenfreiheitdurchführen, kann dies die Funktion desAirbag-Systems beeinträchtigen.
VORSICHT
Ein falsche Sitzweise und Sitzposition kann dazu führen, dass Insassen zu nah an einen
sich entfaltenden Airbag geraten,
gegen Fahrzeugkomponenten
schlagen oder aus dem Fahrzeug
geschleudert werden, was zu
schweren Verletzungen oder zum
Tod führen kann.
Sitzen Sie immer aufrecht und mittig auf dem Sitzkissen, halten
Sie die Rücklehne in aufrechter
Stellung, tragen Sie den
Sicherheitsgurt und halten Sie
die Beine bequem ausgestrecktund die Füße auf dem Boden.

435
Ausstattung Ihres Fahrzeugs
D140100AUN

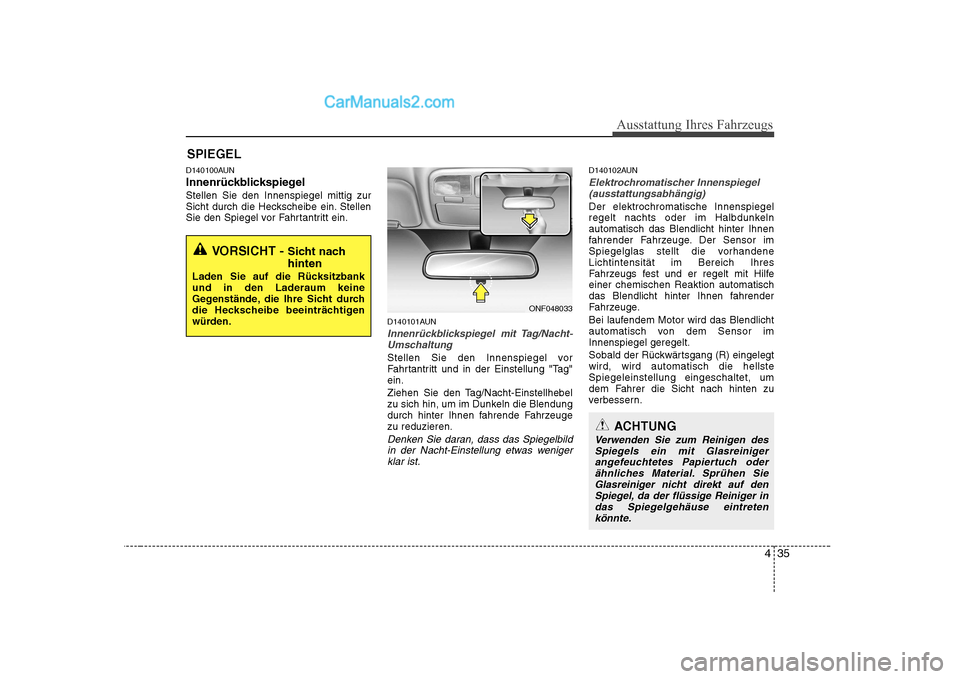

InnenrückblickspiegelStellen Sie den Innenspiegel mittig zur
Sicht durch die Heckscheibe ein. Stellen
Sie den Spiegel vor Fahrtantritt ein.D140101AUN
Innenrückblickspiegel mit Tag/Nacht-Umschaltung
Stellen Sie den Innenspiegel vor
Fahrtantritt und in der Einstellung "Tag"ein.
Ziehen Sie den Tag/Nacht-Einstellhebel
zu sich hin, um im Dunkeln die Blendung
durch hinter Ihnen fahrende Fahrzeugezu reduzieren.
Denken Sie daran, dass das Spiegelbildin der Nacht-Einstellung etwas wenigerklar ist.
D140102AUN
Elektrochromatischer Innenspiegel
(ausstattungsabhängig)
Der elektrochromatische Innenspiegel
regelt nachts oder im Halbdunkelnautomatisch das Blendlicht hinter Ihnen
fahrender Fahrzeuge. Der Sensor im
Spiegelglas stellt die vorhandeneLichtintensität im Bereich Ihres
Fahrzeugs fest und er regelt mit Hilfeeiner chemischen Reaktion automatisch
das Blendlicht hinter Ihnen fahrender
Fahrzeuge.
Bei laufendem Motor wird das Blendlicht
automatisch von dem Sensor imInnenspiegel geregelt.
Sobald der Rückwärtsgang (R) eingelegt wird, wird automatisch die hellsteSpiegeleinstellung eingeschaltet, um
dem Fahrer die Sicht nach hinten zu
verbessern.
SPIEGEL
VORSICHT -
Sicht nach hinten
Laden Sie auf die Rücksitzbank und in den Laderaum keine
Gegenstände, die Ihre Sicht durch
die Heckscheibe beeinträchtigen
würden.
ACHTUNG
Verwenden Sie zum Reinigen des Spiegels ein mit Glasreiniger
angefeuchtetes Papiertuch oder ähnliches Material. Sprühen SieGlasreiniger nicht direkt auf denSpiegel, da der flüssige Reiniger in
das Spiegelgehäuse eintretenkönnte.
ONF048033

Ausstattung Ihres Fahrzeugs
56
4
D170000AEN

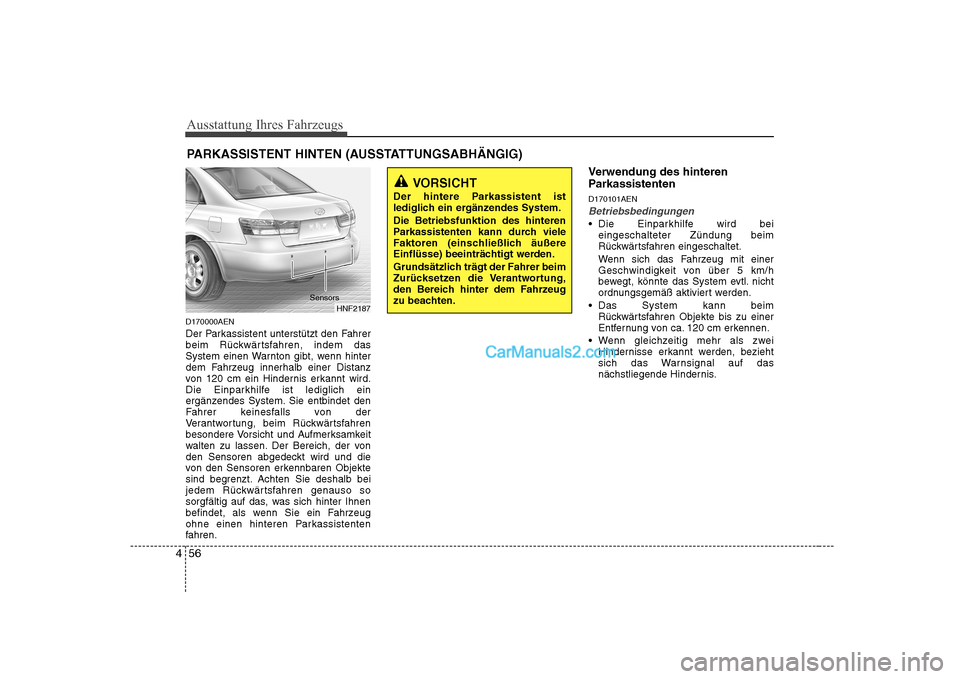

Der Parkassistent unterstützt den Fahrer
beim Rückwärtsfahren, indem das
System einen Warnton gibt, wenn hinter
dem Fahrzeug innerhalb einer Distanz
von 120 cm ein Hindernis erkannt wird.
Die Einparkhilfe ist lediglich ein
ergänzendes System. Sie entbindet den
Fahrer keinesfalls von der
Verantwortung, beim Rückwärtsfahren
besondere Vorsicht und Aufmerksamkeit
walten zu lassen. Der Bereich, der von
den Sensoren abgedeckt wird und die
von den Sensoren erkennbaren Objekte
sind begrenzt. Achten Sie deshalb bei
jedem Rückwärtsfahren genauso so
sorgfältig auf das, was sich hinter Ihnen
befindet, als wenn Sie ein Fahrzeug
ohne einen hinteren Parkassistenten
fahren. Verwendung des hinteren
Parkassistenten D170101AEN
Betriebsbedingungen
Die Einparkhilfe wird bei
eingeschalteter Zündung beim
Rückwärtsfahren eingeschaltet.
Wenn sich das Fahrzeug mit einer
Geschwindigkeit von über 5 km/h
bewegt, könnte das System evtl. nicht
ordnungsgemäß aktiviert werden.
Das System kann beim Rückwärtsfahren Objekte bis zu einer
Entfernung von ca. 120 cm erkennen.
Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden, bezieht
sich das Warnsignal auf das
nächstliegende Hindernis.
PARKASSISTENT HINTEN (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Der hintere Parkassistent ist
lediglich ein ergänzendes System. Die Betriebsfunktion des hinteren
Parkassistenten kann durch viele
Faktoren (einschließlich äußere
Einflüsse) beeinträchtigt werden.
Grundsätzlich trägt der Fahrer beim
Zurücksetzen die Verantwortung,
den Bereich hinter dem Fahrzeug
zu beachten.
HNF2187
Sensors

457
Ausstattung Ihres Fahrzeugs
D170102AEN

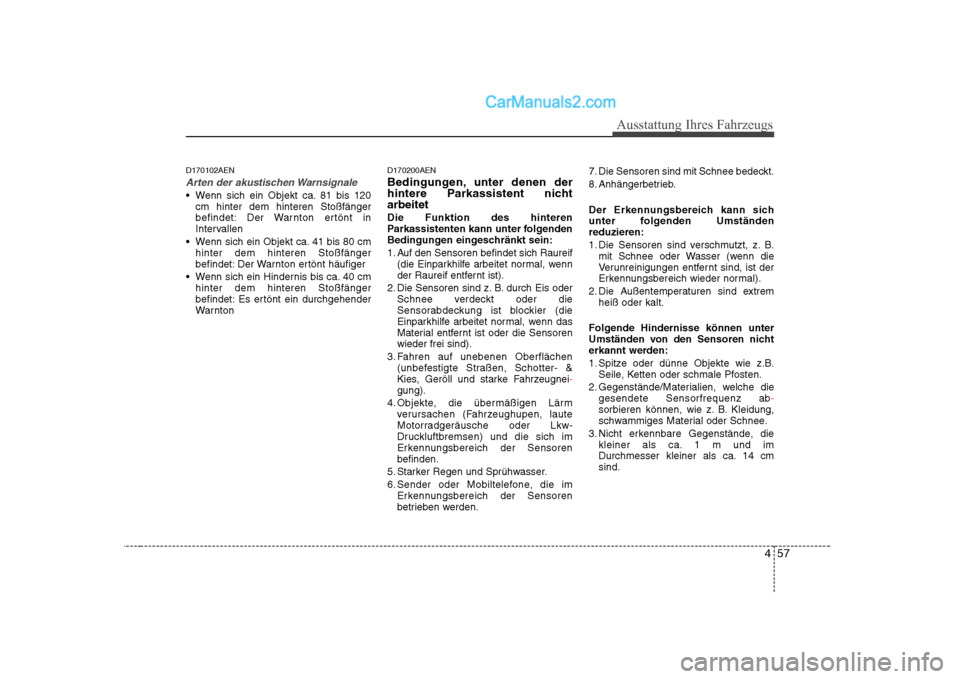

Arten der akustischen Warnsignale
Wenn sich ein Objekt ca. 81 bis 120cm hinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt in
Intervallen
Wenn sich ein Objekt ca. 41 bis 80 cm hinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt häufiger
Wenn sich ein Hindernis bis ca. 40 cm hinter dem hinteren Stoßfänger
befindet: Es ertönt ein durchgehender
Warnton D170200AEN
Bedingungen, unter denen der
hintere Parkassistent nichtarbeitet Die Funktion des hinteren
Parkassistenten kann unter folgenden
Bedingungen eingeschränkt sein:
1. Auf den Sensoren befindet sich Raureif
(die Einparkhilfe arbeitet normal, wenn
der Raureif entfernt ist).
2. Die Sensoren sind z. B. durch Eis oder Schnee verdeckt oder die
Sensorabdeckung ist blockier (die
Einparkhilfe arbeitet normal, wenn das
Material entfernt ist oder die Sensorenwieder frei sind).
3. Fahren auf unebenen Oberflächen (unbefestigte Straßen, Schotter- &
Kies, Geröll und starke Fahrzeugnei
-gung).
4. Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen, laute
Motorradgeräusche oder Lkw-
Druckluftbremsen) und die sich im
Erkennungsbereich der Sensorenbefinden.
5. Starker Regen und Sprühwasser.
6. Sender oder Mobiltelefone, die im Erkennungsbereich der Sensoren
betrieben werden. 7. Die Sensoren sind mit Schnee bedeckt.
8. Anhängerbetrieb.
Der Erkennungsbereich kann sich
unter folgenden Umständenreduzieren:
1. Die Sensoren sind verschmutzt, z. B.
mit Schnee oder Wasser (wenn die
Verunreinigungen entfernt sind, ist der
Erkennungsbereich wieder normal).
2. Die Außentemperaturen sind extrem heiß oder kalt.
Folgende Hindernisse können unter
Umständen von den Sensoren nicht
erkannt werden:
1. Spitze oder dünne Objekte wie z.B. Seile, Ketten oder schmale Pfosten.
2. Gegenstände/Materialien, welche die gesendete Sensorfrequenz ab-sorbieren können, wie z. B. Kleidung,
schwammiges Material oder Schnee.
3. Nicht erkennbare Gegenstände, die kleiner als ca. 1 m und im
Durchmesser kleiner als ca. 14 cmsind.

Ausstattung Ihres Fahrzeugs
58
4
D170300AEN

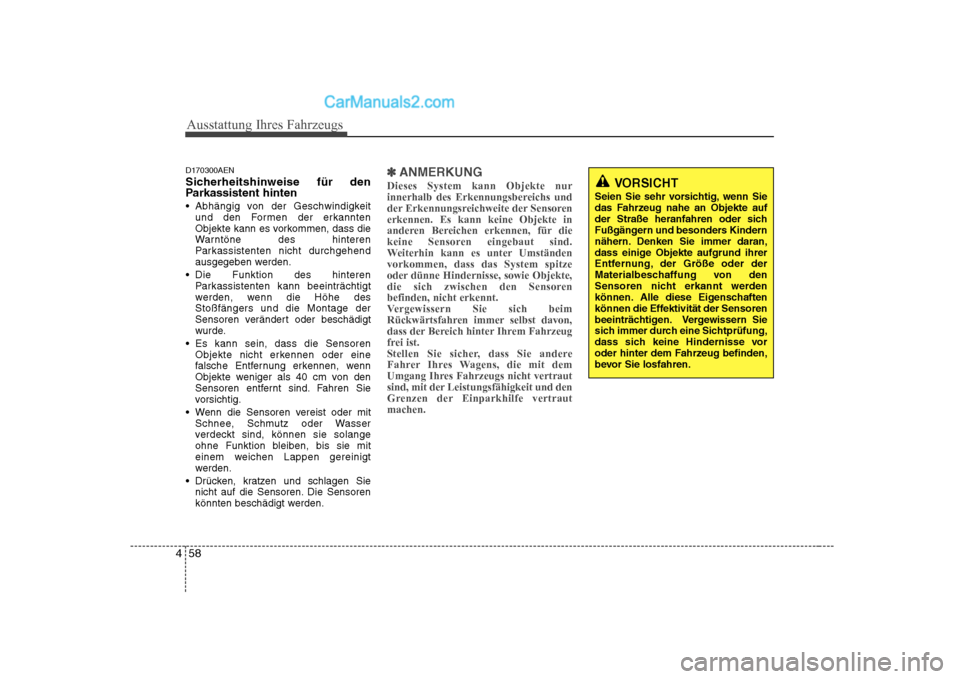

Sicherheitshinweise für den
Parkassistent hinten
Abhängig von der Geschwindigkeit
und den Formen der erkannten
Objekte kann es vorkommen, dass die
Warntöne des hinteren
Parkassistenten nicht durchgehend
ausgegeben werden.
Die Funktion des hinteren Parkassistenten kann beeinträchtigt
werden, wenn die Höhe desStoßfängers und die Montage der
Sensoren verändert oder beschädigt
wurde.
Es kann sein, dass die Sensoren Objekte nicht erkennen oder eine
falsche Entfernung erkennen, wenn
Objekte weniger als 40 cm von den
Sensoren entfernt sind. Fahren Sie
vorsichtig.
Wenn die Sensoren vereist oder mit Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden.
Drücken, kratzen und schlagen Sie nicht auf die Sensoren. Die Sensoren
könnten beschädigt werden.✽✽ ANMERKUNG
Dieses System kann Objekte nur
innerhalb des Erkennungsbereichs und
der Erkennungsreichweite der Sensorenerkennen. Es kann keine Objekte in
anderen Bereichen erkennen, für die
keine Sensoren eingebaut sind.
Weiterhin kann es unter Umständenvorkommen, dass das System spitze
oder dünne Hindernisse, sowie Objekte,
die sich zwischen den Sensorenbefinden, nicht erkennt.
Vergewissern Sie sich beim
Rückwärtsfahren immer selbst davon,
dass der Bereich hinter Ihrem Fahrzeug
frei ist.
Stellen Sie sicher, dass Sie andere
Fahrer Ihres Wagens, die mit dem
Umgang Ihres Fahrzeugs nicht vertraut
sind, mit der Leistungsfähigkeit und den
Grenzen der Einparkhilfe vertrautmachen.VORSICHT
Seien Sie sehr vorsichtig, wenn Sie
das Fahrzeug nahe an Objekte auf
der Straße heranfahren oder sich
Fußgängern und besonders Kindern
nähern. Denken Sie immer daran,
dass einige Objekte aufgrund ihrer
Entfernung, der Größe oder der
Materialbeschaffung von den
Sensoren nicht erkannt werden
können. Alle diese Eigenschaften
können die Effektivität der Sensoren
beeinträchtigen. Vergewissern Sie
sich immer durch eine Sichtprüfung,
dass sich keine Hindernisse vor
oder hinter dem Fahrzeug befinden,
bevor Sie losfahren.

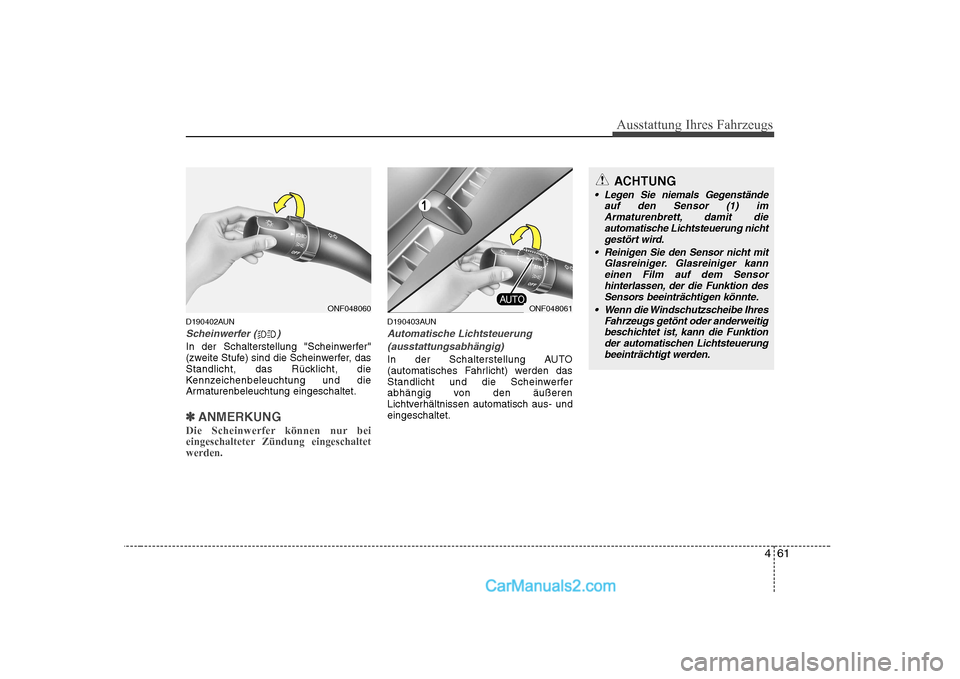

461
Ausstattung Ihres Fahrzeugs
D190402AUN
Scheinwerfer ( )
In der Schalterstellung "Scheinwerfer"
(zweite Stufe) sind die Scheinwerfer, das
Standlicht, das Rücklicht, die
Kennzeichenbeleuchtung und die
Armaturenbeleuchtung eingeschaltet.
✽✽ANMERKUNG
Die Scheinwerfer können nur bei
eingeschalteter Zündung eingeschaltetwerden.
D190403AUN
Automatische Lichtsteuerung
(ausstattungsabhängig)
In der Schalterstellung AUTO
(automatisches Fahrlicht) werden das
Standlicht und die Scheinwerfer
abhängig von den äußeren
Lichtverhältnissen automatisch aus- undeingeschaltet.
ONF048061ONF048060
ACHTUNG
Legen Sie niemals Gegenstände auf den Sensor (1) imArmaturenbrett, damit dieautomatische Lichtsteuerung nicht
gestört wird.
Reinigen Sie den Sensor nicht mit Glasreiniger. Glasreiniger kanneinen Film auf dem Sensorhinterlassen, der die Funktion des
Sensors beeinträchtigen könnte.
Wenn die Windschutzscheibe Ihres Fahrzeugs getönt oder anderweitigbeschichtet ist, kann die Funktion
der automatischen Lichtsteuerung beeinträchtigt werden.

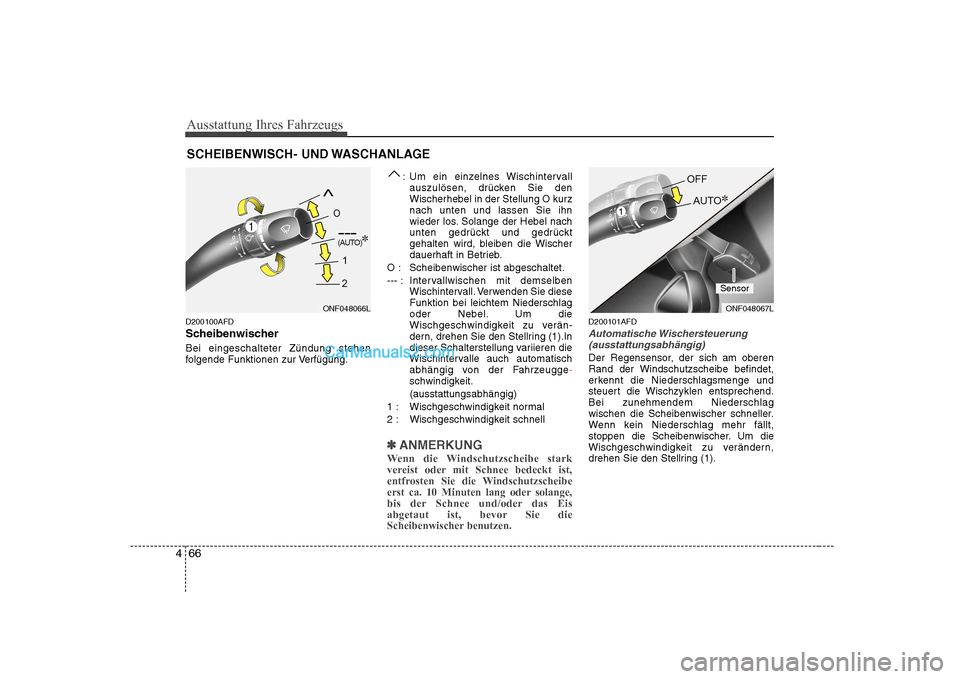

Ausstattung Ihres Fahrzeugs
66
4
D200100AFD
Scheibenwischer Bei eingeschalteter Zündung stehen
folgende Funktionen zur Verfügung. : Um ein einzelnes Wischintervall
auszulösen, drücken Sie denWischerhebel in der Stellung O kurznach unten und lassen Sie ihn
wieder los. Solange der Hebel nach
unten gedrückt und gedrückt
gehalten wird, bleiben die Wischer
dauerhaft in Betrieb.
O : Scheibenwischer ist abgeschaltet.
--- : Inter v allwischen mit demselben
Wischintervall. Verwenden Sie diese Funktion bei leichtem Niederschlag
oder Nebel. Um die
Wischgeschwindigkeit zu verän-
dern, drehen Sie den Stellring (1).In
dieser Schalterstellung variieren die
Wischintervalle auch automatisch
abhängig von der Fahrzeugge
-schwindigkeit.
(ausstattungsabhängig)
1 : Wischgeschwindigkeit normal
2 : Wischgeschwindigkeit schnell
✽✽ ANMERKUNG
Wenn die Windschutzscheibe stark
vereist oder mit Schnee bedeckt ist,
entfrosten Sie die Windschutzscheibe
erst ca. 10 Minuten lang oder solange,
bis der Schnee und/oder das Eis
abgetaut ist, bevor Sie die
Scheibenwischer benutzen.
D200101AFD
Automatische Wischersteuerung (ausstattungsabhängig)
Der Regensensor, der sich am oberen
Rand der Windschutzscheibe befindet,
erkennt die Niederschlagsmenge und
steuert die Wischzyklen entsprechend.Bei zunehmendem Niederschlag
wischen die Scheibenwischer schneller.
Wenn kein Niederschlag mehr fällt,
stoppen die Scheibenwischer. Um die
Wischgeschwindigkeit zu verändern,
drehen Sie den Stellring (1).
SCHEIBENWISCH- UND WASCHANLAGE
ONF048066LONF048067L
Sensor
1
