2008 Hyundai Santa Fe Manuale del proprietario (in Italian)

5
OPERAZIONI DI MANUTENZIONE
11
6ZF070J1-FT
o Pastiglie freno, pinze e rotori Controllare che le pastiglie non presentino segni di usura eccessiva,che i dischi non siano scentrati e consumati, e che le pinze non presentino tracce di perdite di fluido. 6ZF070K1-FT
o Tubo di scarico e silenziatore Eseguire un controllo visivo dei tubi di scarico, del silenziatore e dei supporti, verificando l'eventualepresenza di crepe, deterioramento, o danni. Accendere il motore ed ascoltare attentamente se sipercepiscono rumori provocati da perdite di gas di scarico. Serrare gli attacchi o sostituire eventualmentedei componenti, secondo necessità. 6ZF070L1-FT
o Viti di fissaggio delle
sospensioni
Controllare che gli attacchi delle
sospensioni non siano allentati o danneggiati. Serrare eventualmente alla coppia specificata. 6ZF070M1-FT
o Scatola guida, tiranteria dello
sterzo e cuffie/giunto sferico braccio inferiore
A veicolo fermo e motore spento, controllare che lo sterzo non abbia troppo gioco. Verificare che la tiranteria non sia piegata o danneggiata.Controllare le cuffie parapolvere e i giunti sferici, verificando l'eventuale presenza di deterioramento, crepe odanni. Sostituire le parti eventualmente danneggiate. 6ZF070N1-FT
o Pompa, cinghia e tubi del servosterzo
Controllare che la pompa e i tubi del servosterzo non presentino perdite o tracce di danni. Le parti eventualmente danneggiate, o che presentano perdite,debbono essere sostituite immediatamente. Verificare che la cinghia del servosterzo non presentisegni di tagli, crepe, usura eccessiva. Inoltre, essa non deve presentare tracce di olio e deve avere la giustatensione. Sostituire o registrare se necessario.
F070H01CM-ATT
o Freno di stazionamento Verificare il sistema del freno di stazionamento compresi i cavi e la leva dello stesso freno distazionamento. Per le procedure di manutenzione dettagliate, consultare il Manuale d'Officina.
CM italy-5.p65
10/17/2007, 10:51 AM
11

5OPERAZIONI DI MANUTENZIONE
12
6ZF070P1-FT
o Semiassi e cuffie Controllare i semiassi, le cuffie e le fascette, verificando l'eventuale presenza di crepe, deterioramento, odanni. Sostituire le parti eventualmente danneggiate e, se necessario, aggiungere nuovo grasso. 6ZF070Q1-FT
o Refrigerante del sistema dicondizionamento dell'aria
Controllare che il circuito e i raccordi del sistema di condizionamento nonpresentino tracce di perdite o danni. Se necessario, verificare le prestazioni del sistema di condizionamentodell'aria in base a quanto specificato sul manuale d'officina.
CM italy-5.p65 10/17/2007, 10:51 AM
12

MANUTENZIONE "FAI-DA-TE"
6
6
VANO MOTORE................................................................... 6-2
CONTROLLI DI CARATTERE GENERALE .......................... 6-4
CONTROLLO LIVELLO OLIO MOTORE .............................. 6-6
CONTROLLO E SOSTITUZIONE DEL LIQUIDO REFRIGERANTE ............................................................. 6-10
SOSTITUZIONE FILTRO ARIA ................. .........................6-12
TERGICRISTALLI ............................................................... 6-12
SERBATOIO LIQUIDO LAVAVETRI ..................................6-14
CONTROLLO DELL'OLIO DEL CAMBIO AUTOMATICO ... 6-14
CONTROLLO DEI FRENI ................................................... 6-17
ARIA CONDIZIONATA ........................................................ 6-18
CAMBIO DEL FILTRO DELL' ARIA CLIMA TIZZAZIONE .. 6-18
CONTROLLO DEI FUSIBILI PRINCIPALI .......................... 6-20
CONTROLLO DELLA BATTERIA .......................................6-22
CONTROLLO DELLE ELETTROVENTOLE
DI RAFFREDDAMENTO .................................................. 6-24
LIVELLO DEL FLUI DO DEL SERVOSTERZO ................... 6-24
RIMOZIONE DELL'ACQUA PRESENTE NEL FILTRO
DEL CARBURANTE ........................................................ 6-25
REGOLAZIONE DEL FASCIO DI LUCE DEI
PROIETTORI ................................................................... 6-26
SOSTITUZIONE DELLE LAMPADINE ............................... 6-28
N. WATT DELLE LAMPADINE .......................................... 6-36
DESCRIZIONE DEL PANELLO FUSIBILI ..........................6-37
CM italy-6.p65 10/17/2007, 10:51 AM
1

6
2
MANUTENZIONE "FAI-DA-TE"
VANO MOTORE
1. Serbatoio del liquido di raffreddamento .....................6-10
2. Serbatoio dell'olio del servosterzo .......................... 6-24
3. Tappo bocchettone riempimento olio motore ............................. 6-8
G010B01CM-GTT Per motori a benzina (2,7 V6)
ATTENZIONE:
Nell'ispezionare o riparare il motore, si raccomanda dimaneggiare con cautela gli attrezzi ed altri oggetti pesanti, in modo da non danneggiare il coperchio di plastica del motore.!
OCM055100L
4. Serbatoio del liquido dei freni ................................ 6-17
5. Filtro dell'aria ........................6-12
6. Scatola fusibili e relé ...........6-20
7. Tappo del serbatoio del liquido lavavetri ............................... 6-148. Tappo del
radiatore .............. 6-11
9. Astina graduata controllo livello
olio motore ............................. 6-7
10. Astina livello olio cambio automatico ........................... 6-16
11. Batteria ................................. 6-22
CM italy-6.p65 10/17/2007, 10:51 AM
2

6
MANUTENZIONE "FAI-DA-TE"
3

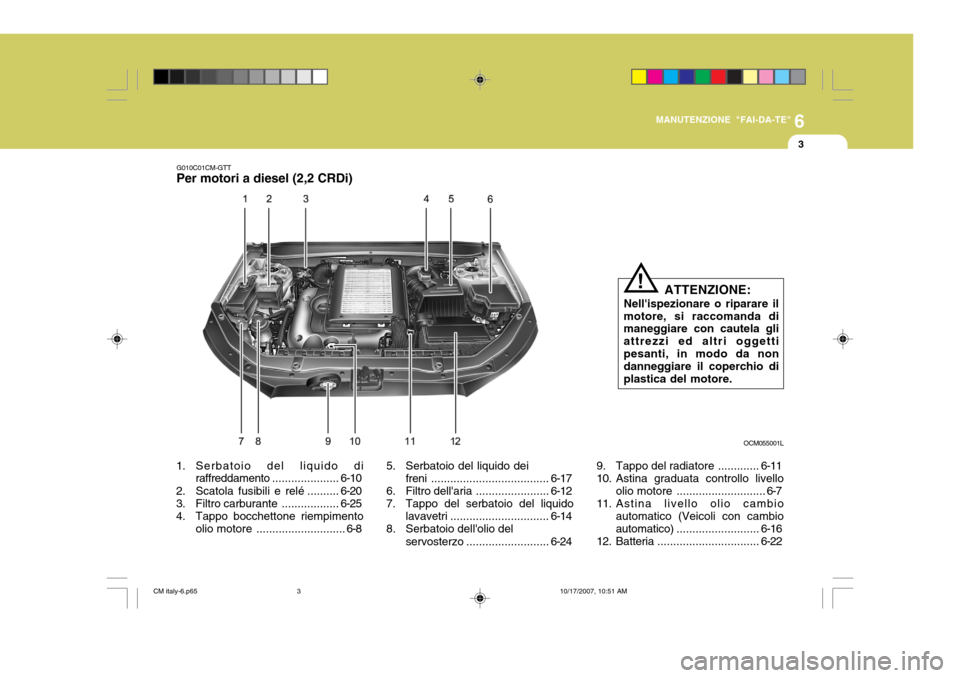

G010C01CM-GTT Per motori a diesel (2,2 CRDi)
1. Serbatoio del liquido di raffreddamento .....................6-10
2. Scatola fusibili e relé .......... 6-20
3. Filtro carburante ..................6-25
4. Tappo bocchettone riempimento olio motore ............................ 6-8
ATTENZIONE:
Nell'ispezionare o riparare il motore, si raccomanda di maneggiare con cautela gli attrezzi ed altri oggettipesanti, in modo da non danneggiare il coperchio di plastica del motore.!
OCM055001L
5. Serbatoio del liquido deifreni ..................................... 6-17
6. Filtro dell'aria .......................6-12
7. Tappo del serbatoio del liquido
lavavetri ............................... 6-14
8. Serbatoio dell'olio del
servosterzo .......................... 6-249. Tappo del radiatore .............
6-11
10. Astina graduata controllo livello
olio motore ............................ 6-7
11. Astina livello olio cambio automatico (Veicoli con cambio automatico) .......................... 6-16
12. Batteria ................................ 6-22
CM italy-6.p65 10/17/2007, 10:51 AM
3

6
4
MANUTENZIONE "FAI-DA-TE"
CONTROLLI DI CARATTERE GENERALESG020C1-FT Interno del veicolo Controllare le voci che seguono ogni
volta che ci si appresta a guidare il veicolo:
o Funzionamento delle luci
o Funzionamento del tergicristallo
o Funzionamento dell'avvisatore
acustico
o Funzionamento dello sbrinatore, del
riscaldamento (e del sistema ariacondizionata, se previsto)
o Funzionamento e condizioni dello sterzo
o Condizioni e funzionamento degli
specchietti
o Funzionamento della spia degli
indicatori di direzione
o Funzionamento del pedale dell'acceleratore
o Funzionamento dei freni, incluso il freno di stazionamento
o Funzionamento del cambio manuale, incluso il funzionamento della frizione
o Funzionamento del cambio
SG020A2-FTVano motore controllare regolarmente le seguenti
voci:
o Livello e condizione dell'olio motore
o Livello e condizione del fluido del
cambio
o Livello del liquido freni nella
vaschetta
o Livello del refrigerante del motore
o Livello del liquido del lava vetri
o Condizione della cinghia di
comando degli accessori
o Condizione del tubo del refrigerante
o Condizione del filtro dell'aria
o Condizione del sistema di scarico
o Perdite di fluido (sopra o sotto i componenti)
o Livello e condizione del fluido del servosterzo SG020B1-FT Esterno del veicolo Controllare mensilmente le seguenti
voci:
o Aspetto e condizioni complessive
o Condizioni delle gomme e serraggio
dei bulloni ruota
o Condizioni del sistema di scarico
o Condizioni e funzionamento delle luci
o Condizioni del cristallo del parabrezza
o Condizioni delle spazzole del tergicristallo
o Condizioni e corrosione della verniciatura
o Perdite di fluido
o Condizioni della chiusura delle porte e del cofano
o Pressione e condizioni dei pneumatici (inclusa la gomma di scorta)
CM italy-6.p65 10/17/2007, 10:51 AM
4

6
MANUTENZIONE "FAI-DA-TE"
5
automatico, incluso il funzionamento del meccanismo"Park"
o Condizioni e funzionamento del
comando del sedile
o Condizioni e funzionamento delle
cinture di sicurezza
o Funzionamento della visiera parasole
Se si dovesse rilevare che qualcosanon funziona correttamente, o sembranon funzionare correttamente, effettuare un'ispezione accurata e, se necessario, rivolgersi alconcessionario Hyundai per ricevere assistenza. G020D01TG-GTTPRECAUZIONI PER LA
MANUTENZIONE
Una manutenzione inadeguata o
incompleta può dare luogo a variproblemi. In questo capitolo si forniscono le istruzioni per eseguiresoltanto gli interventi di manutenzione facili da effettuare. Vi sono poi numerosi interventi che dovrannoessere eseguiti da un concessionario Hyundai autorizzato.
NOTA: Una manutenzione inadeguata
effettuata dal proprietario del veicolo durante il periodo della garanzia può rendere nulla la garanzia stessa.

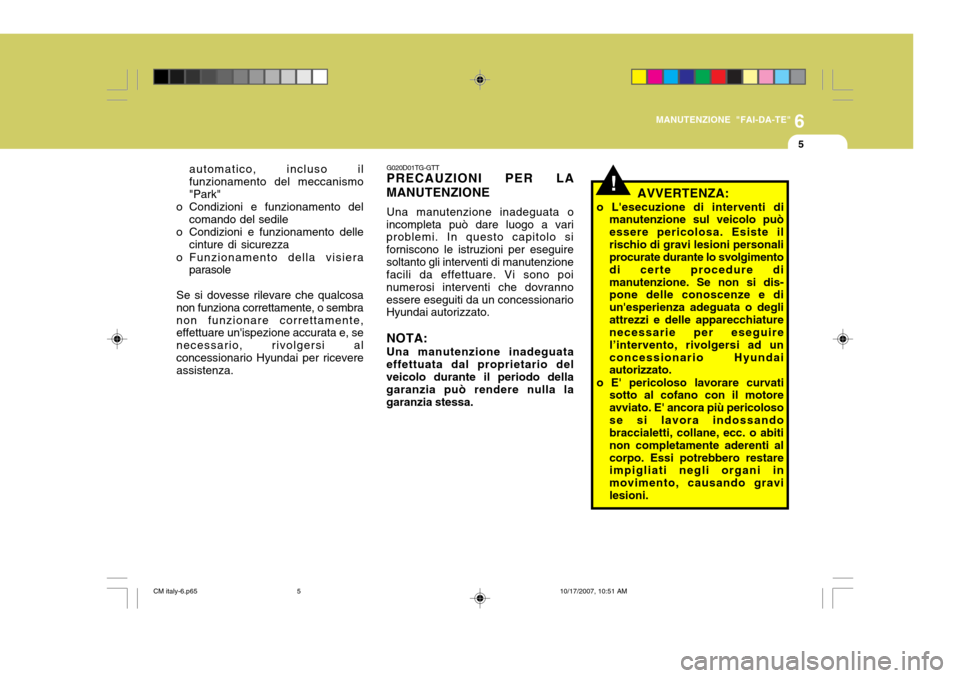

!AVVERTENZA:
o L'esecuzione di interventi di manutenzione sul veicolo può essere pericolosa. Esiste ilrischio di gravi lesioni personali procurate durante lo svolgimento di certe procedure dimanutenzione. Se non si dis- pone delle conoscenze e di un'esperienza adeguata o degliattrezzi e delle apparecchiature necessarie per eseguire l’intervento, rivolgersi ad unconcessionario Hyundai autorizzato.
o E' pericoloso lavorare curvati sotto al cofano con il motore avviato. E' ancora più pericolosose si lavora indossando braccialetti, collane, ecc. o abiti non completamente aderenti alcorpo. Essi potrebbero restare impigliati negli organi in movimento, causando gravilesioni.
CM italy-6.p65 10/17/2007, 10:51 AM
5

6
6
MANUTENZIONE "FAI-DA-TE"

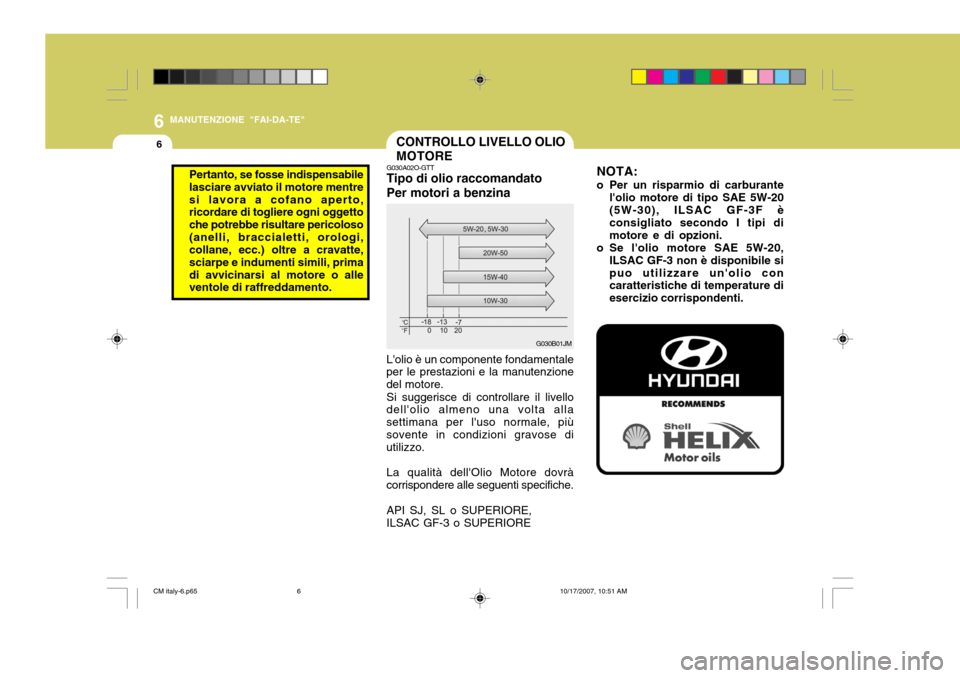

CONTROLLO LIVELLO OLIO MOTORE
G030A02O-GTT Tipo di olio raccomandato Per motori a benzina L'olio è un componente fondamentale
per le prestazioni e la manutenzione del motore.
Si suggerisce di controllare il livello
dell'olio almeno una volta allasettimana per l'uso normale, piùsovente in condizioni gravose di utilizzo.
La qualità dell'Olio Motore dovrà
corrispondere alle seguenti specifiche.
API SJ, SL o SUPERIORE, ILSAC GF-3 o SUPERIORE G030B01JM
NOTA:
o Per un risparmio di carburante l'olio motore di tipo SAE 5W-20(5W-30), ILSAC GF-3F è consigliato secondo I tipi di motore e di opzioni.
o Se l'olio motore SAE 5W-20, ILSAC GF-3 non è disponibile sipuo utilizzare un'olio con caratteristiche di temperature di esercizio corrispondenti.
Pertanto, se fosse indispensabilelasciare avviato il motore mentresi lavora a cofano aperto, ricordare di togliere ogni oggetto che potrebbe risultare pericoloso(anelli, braccialetti, orologi, collane, ecc.) oltre a cravatte, sciarpe e indumenti simili, primadi avvicinarsi al motore o alle ventole di raffreddamento.
CM italy-6.p65
10/17/2007, 10:51 AM
6
