2008 Hyundai Santa Fe Betriebsanleitung (in German)

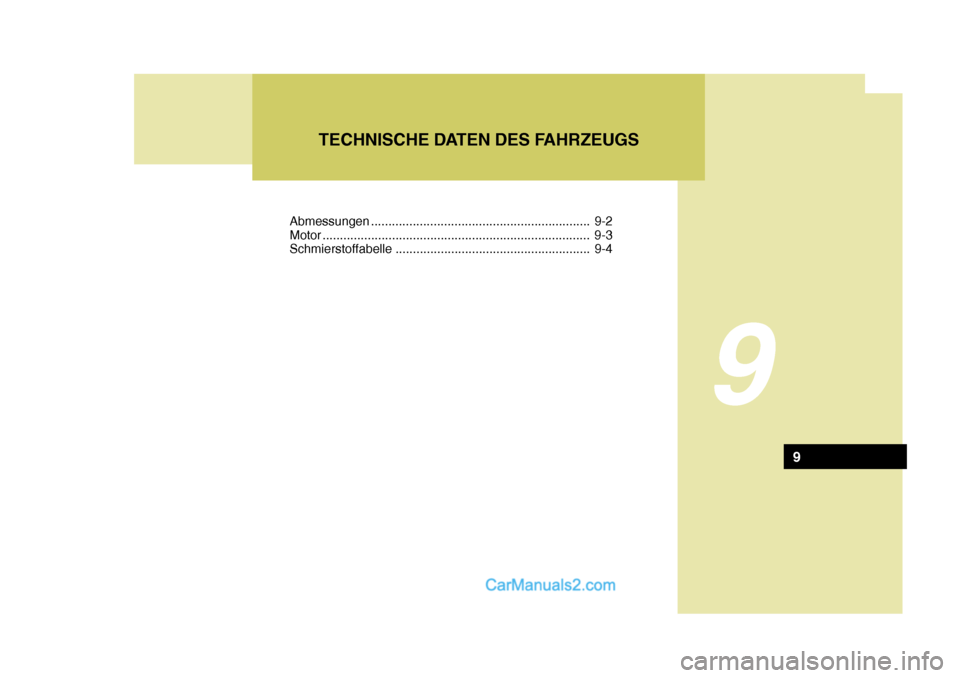

9
TECHNISCHE DATEN DES FAHRZEUGS
9
Abmessungen ............................................................... 9-2
Motor .............................................................. ............... 9-3
Schmierstoffabelle ........................................................ 9-4

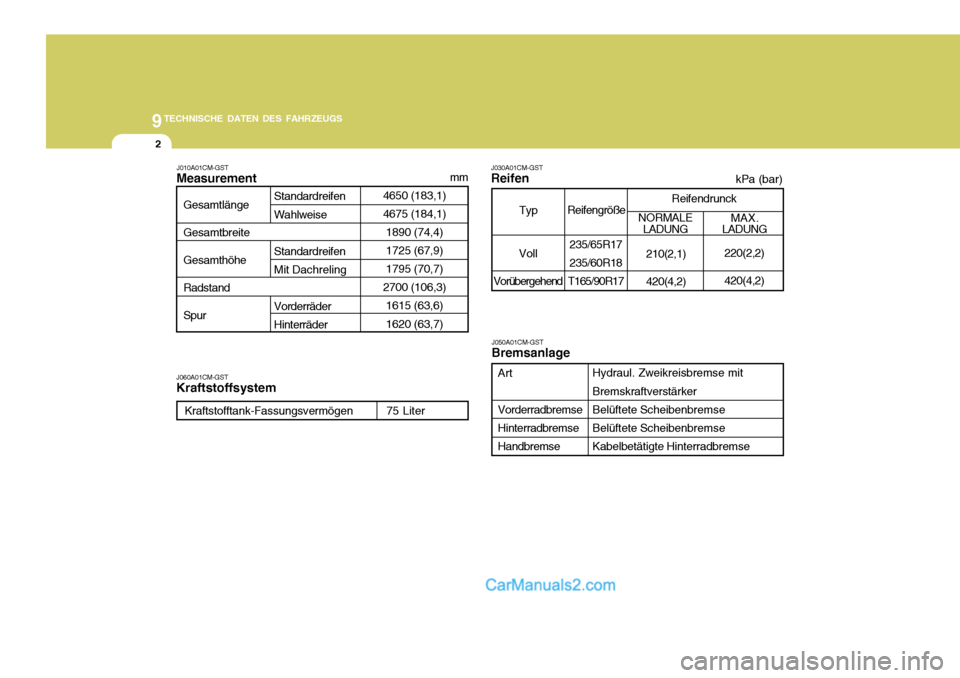

9TECHNISCHE DATEN DES FAHRZEUGS
2
J060A01CM-GST Kraftstoffsystem
Kraftstofftank-Fassungsvermögen 75 Liter
J010A01CM-GST Measurement
mm
4650 (183,1) 4675 (184,1)
1890 (74,4) 1725 (67,9)1795 (70,7)
2700 (106,3) 1615 (63,6) 1620 (63,7)
Gesamtlänge Gesamtbreite Gesamthöhe RadstandSpurStandardreifen Wahlweise Standardreifen Mit Dachreling Vorderräder Hinterräder
kPa (bar)
J030A01CM-GST Reifen
Voll
Vorübergehend Reifengröße
Typ Reifendrunck
235/65R17 235/60R18
T165/90R17 NORMALE
LADUNG MAX.
LADUNG
220(2,2) 420(4,2)
210(2,1)420(4,2)
J050A01CM-GST Bremsanlage
Hydraul. Zweikreisbremse mit Bremskraftverstärker Belüftete ScheibenbremseBelüftete ScheibenbremseKabelbetätigte Hinterradbremse
Art Vorderradbremse HinterradbremseHandbremse

9
TECHNISCHE DATEN DES FAHRZEUGS

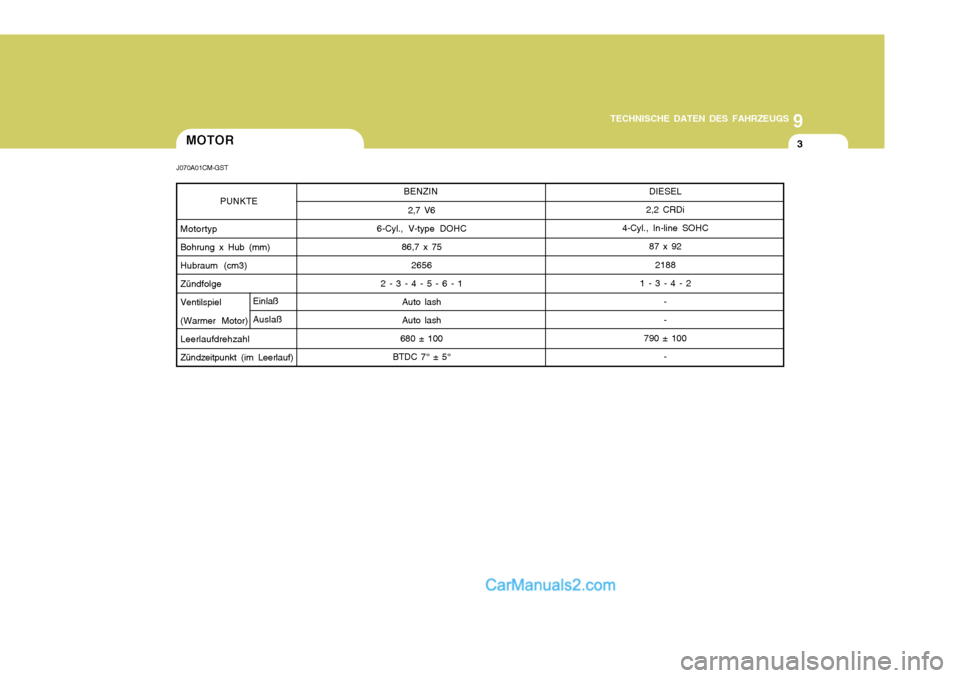

3MOTOR
J070A01CM-GST BENZIN2,7 V6
6-Cyl., V-type DOHC 86,7 x 75
2656
2 - 3 - 4 - 5 - 6 - 1 Auto lash Auto lash
680 ± 100
BTDC 7° ± 5°
PUNKTE
Motortyp Bohrung x Hub (mm)Hubraum (cm3)ZündfolgeVentilspiel (Warmer Motor) LeerlaufdrehzahlZündzeitpunkt (im Leerlauf) DIESEL
2,2 CRDi
4-Cyl., In-line SOHC 87 x 92
2188
1 - 3 - 4 - 2 --
790 ± 100 -
Einlaß Auslaß

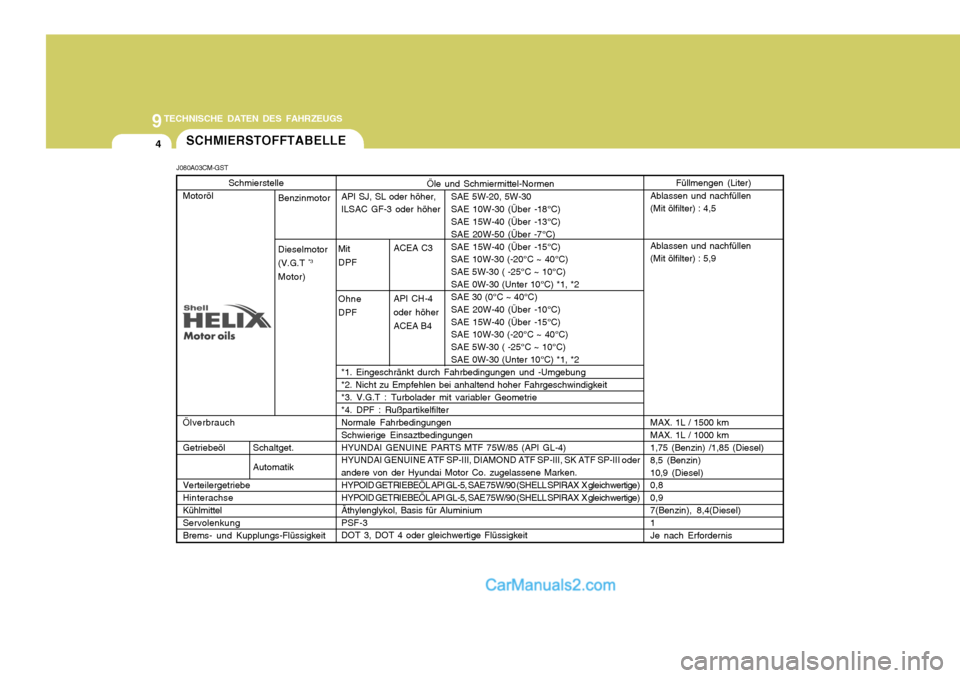

9TECHNISCHE DATEN DES FAHRZEUGS
4
Öle und Schmiermittel-Normen
API SJ, SL oder höher, SAE 5W-20, 5W-30
ILSAC GF-3 oder höher SAE 10W-30 (Über -18°C) SAE 15W-40 (Über -13°C)SAE 20W-50 (Über -7°C)SAE 15W-40 (Über -15°C) SAE 10W-30 (-20°C ~ 40°C) SAE 5W-30 ( -25°C ~ 10°C)SAE 0W-30 (Unter 10°C) *1, *2 SAE 30 (0°C ~ 40°C) SAE 20W-40 (Über -10°C)SAE 15W-40 (Über -15°C) SAE 10W-30 (-20°C ~ 40°C) SAE 5W-30 ( -25°C ~ 10°C) SAE 0W-30 (Unter 10°C) *1, *2
*1. Eingeschränkt durch Fahrbedingungen und -Umgebung *2. Nicht zu Empfehlen bei anhaltend hoher Fahrgeschwindigkeit*3. V.G.T : Turbolader mit variabler Geometrie*4. DPF : RußpartikelfilterNormale FahrbedingungenSchwierige EinsaztbedingungenHYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) HYUNDAI GENUINE ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III oder andere von der Hyundai Motor Co. zugelassene Marken.
HYPOID GETRIEBEÖL API GL-5, SAE 75W/90 (SHELL SPIRAX X gleichwertige)
HYPOID GETRIEBEÖL API GL-5, SAE 75W/90 (SHELL SPIRAX X gleichwertige) Äthylenglykol, Basis für AluminiumPSF-3 DOT 3, DOT 4 oder gleichwertige Flüssigkeit
J080A03CM-GSTSchmierstelle
Motoröl Ölverbrauch Getriebeöl Verteilergetriebe HinterachseKühlmittel Servolenkung Brems- und Kupplungs-Flüssigkeit Füllmengen (Liter)
Ablassen und nachfüllen (Mit ölfilter) : 4,5 Ablassen und nachfüllen (Mit ölfilter) : 5,9 MAX. 1L / 1500 km MAX. 1L / 1000 km 1,75 (Benzin) /1,85 (Diesel) 8,5 (Benzin)10,9 (Diesel) 0,8 0,97(Benzin), 8,4(Diesel) 1 Je nach Erfordernis
Schaltget. Automatik
SCHMIERSTOFFTABELLE
Benzinmotor
Mit DPF ACEA C3
OhneDPF API CH-4oder höherACEA B4Dieselmotor (V.G.T
*3
Motor)

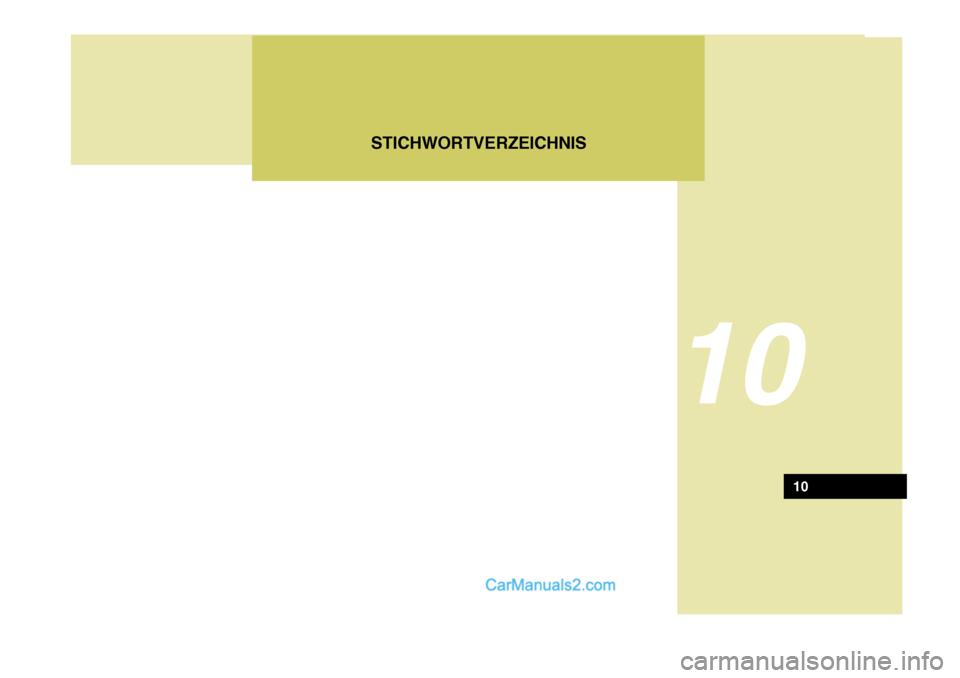

STICHWORTVERZEICHNIS
10
10

10STICHWORTVERZELCHNIS
2A Abblend-Rückspiegel ............................................... 1-101
Abgasreinigungsanlage ............................................... 7-2
Abmessungen ............................................................. 9-2
Abschleppen des Fahrzeugs ..................................... 3-14
Anhänger- oder Fahrzeug-Schleppbetrieb ..................2-34
Anlassen des M otors ................................................. 2-4
Anlassen ..................................................................... 2-6 Antenne ................................................................... 1-146
Antiblockiersystem (ABS) .............. ...........................2-17
Anzeige und Warnleuchte ......................................... 1-62
Armstütze ................................................................ 1-114
Aschenbecher ............................................................ 1-89
Auffüllen des Wasch-Flüssigkeitsbehälters ...............6-14
Aussenspoegel .......................................................... 1-99
Auswechseln der Glühlampe ..................................... 6-31
Auswechseln des Klimaanlagenfilters .......................6-21
Auswechseln des Luftfilters ......................................6-12
Auswechseln eines Defekten Reifens ........................ 3-9
Automatikgetriebe (4 Gänge, 5 Gänge) ....................2-11
B
Bedienelemente von Heizung und Kühlgebläse ...... 1-121
Bedienung des Schaltgetriebes .................................. 2-8
Bei einer Re ifenpanne ................................................ 3-8
Belüftung ................................................................. 1-126
Beschreibung der Sicherungstafel .............................6-41
BI-LEVEL-Heizung ................................................... 1-126
Bordcomputer ............................................................ 1-74Bremshinweise
........................................................... 2-27
Brillenfach .................................................................. 1-97
DDachreling ................................................................ 1-107
Defroster .................................................................. 1-127
Der Motor Springt nicht an ........................................ 3-2 Diebstahlalarm ........................................................... 1-14
Digital Uhr ................................................................. 1-87
EEGR-system ............................................................... 7-3
Einfahren eines Neufahrzeugs ................................... 1-6
Einparkhilfe ................................................................ 2-19
Einstellen der Scheinwe rfer ....................................... 6-30
Elektrische Fensterheber .... .......................................1-19
Elektronisches S tabilitätsprogramm ..........................2-18
Empfehlungen zum Kraftstoff .................................... 1-4
Erläuterung der Planmässigen Wartungspunkte ......... 5-8
Ersatzreifen und Werkzeug ........................................ 8-7 F Fahren bei Hoher Geschwindigkeit ........................... 2-34
Fahren im Winter ....................................................... 2-31
Fahrgestellnummer (vin) ............................................. 8-2
Fenster ...................................................................... 1-18
Fernbetätigter Tankklappenöffner ............................1-109
Frontscheibenwischer-Blätter .....................................6-12

10

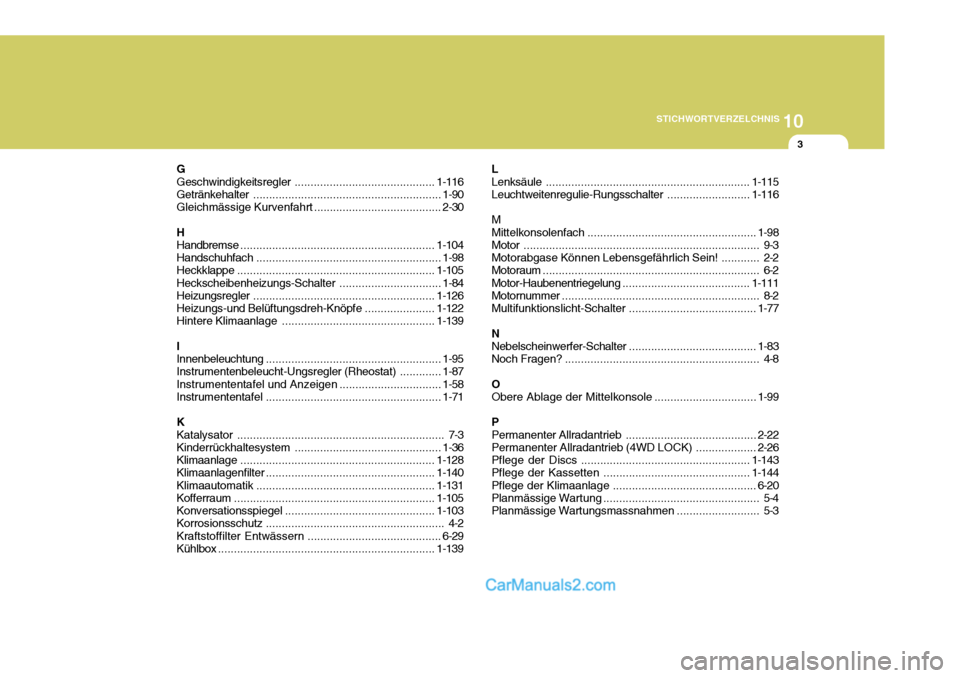

STICHWORTVERZELCHNIS
3
G Geschwindigkeitsregler ............................................ 1-116
Getränkehalter ........................................................... 1-90
Gleichmässige Kurvenfahrt ............. ...........................2-30
H Handbremse ............................................................. 1-104
Handschuhfach .......................................................... 1-98
Heckklappe .............................................................. 1-105
Heckscheibenheizungs-Schalter ................................1-84
Heizungsregler ......................................................... 1-126
Heizungs-und Belüftungsdreh-Knöpfe ......................1-122
Hintere K limaanlage ................................................ 1-139
I Innenbeleuchtung ....................................................... 1-95
Instrumentenbeleucht-Ungsregler (Rheostat) .............1-87
Instrumententafel und Anzeigen ................................ 1-58
Instrumententafel ....................................................... 1-71
KKatalysator ................................................................. 7-3
Kinderrückhaltesystem .. ............................................ 1-36
Klimaanlage ............................................................. 1-128
Klimaanlagenfilter ..................................................... 1-140
Klimaautomatik ........................................................ 1-131
Kofferraum ............................................................... 1-105
Konversationsspiegel ............................................... 1-103
Korrosionsschutz ........................................................ 4-2
Kraftstoffilter Entwässern .......................................... 6-29
Kühlbox .................................................................... 1-139L
Lenksäule ................................................................
1-115
Leuchtweitenregulie-Rungsschalter ..........................1-116
MMittelkonsolenfach ..................................................... 1-98
Motor .......................................................................... 9-3
Motorabgase Können Lebensgefährlich Sei n! ............ 2-2
Motoraum .................................................................... 6-2
Motor-Haubenentriegelung .. ......................................1-111
Motornummer .............................................................. 8-2
Multifunktionslicht-Schalter . .......................................1-77
N
Nebelscheinwerfer-Schalter .. ......................................1-83
Noch Fragen? ............................................................. 4-8
OObere Ablage der Mittelkonsole ................................1-99
P
Permanenter Allradantrieb ..... ....................................2-22
Permanenter Allradantrieb (4WD LOCK) ...................2-26
Pflege der Discs ..................................................... 1-143
Pflege der Kassetten .............................................. 1-144
Pflege der Klimaanlage ............................................. 6-20
Planmässige Wartung ................................................. 5-4
Planmässige Wartungsmassnahmen .......................... 5-3

10STICHWORTVERZELCHNIS
4R Radiofernbedienungsschalter ...................................1-120
Reifen ......................................................................... 8-3
Reinigung des Innenraums ..................... .................... 4-7
Reserverad ................................................................. 3-6
S
Schalter für Scheibenwischer und Waschanlage ...... 1-80
Schiebedach .............................................................. 1-91
Schlüsselstellungen .................................................... 2-5
Schmierstoffabelle ...................................................... 9-4
Servolenkungsflüssig-Keitsstand ...............................6-28
Sicherheitsgurte ......................................................... 1-31
Signalhorn ................................................................ 1-114
Sitze .......................................................................... 1-20
Sitztasche ................................................................. 1-91
Sonnenblende .......................................................... 1-112
Steckdose ................................................................. 1-88
Stereoanlage ............................................................ 1-141
T
Tägliche Routinekontrollen . ......................................... 6-4
Türverriegelungen ....................................................... 1-10
ÜÜberbrückungsstart ..................................................... 3-3
Überhitzung des Motors ............................................. 3-4
Überprüfung der Batte rie ........................................... 6-25Überprüfung der Bremsen .....
....................................6-18
Überprüfung der Elektrischen Kühlgebläse ...............6-27
Überprüfung des Getriebeöls ( Automatikgetriebe) .....6-15
Überprüfung des Motoröls ................... ....................... 6-6
Überprüfung und Auswechslung der Sicherungen .....6-22
Überprüfung und Auswechslung des Motorkühlmittels 6-9 V
Verhindern von Korrosion ..... ...................................... 4-3
Verwendung der Beleuchtung ....................................2-34
Vor dem Anlassen des Motors .................................. 2-4
W Warnblinksystem ....................................................... 1-84
Warnleuchte an der Voderen Türkante ................... 1-114
Wartung bei Starker Fahrzeugbeans pruchung............ 5-7
Wartungsintervalle ...................................................... 5-2
Waschen und Einwachsen ......................................... 4-4 Wattzahl der Glübirnen .............................................. 6-40
Wegfahrsperre ............................................................. 1-7
Wenn Sie Ihre Schl üssel Verlieren ........................... 3-18
Wirtschaftlich Fahren ................................................. 2-29
ZZigaretten-Anzünder ................................................... 1-88
Zusätzliche Erhöhte Bremsleuchte ......................... 1-109
Zusätzliches Rückhaltesystem ..................................1-47
