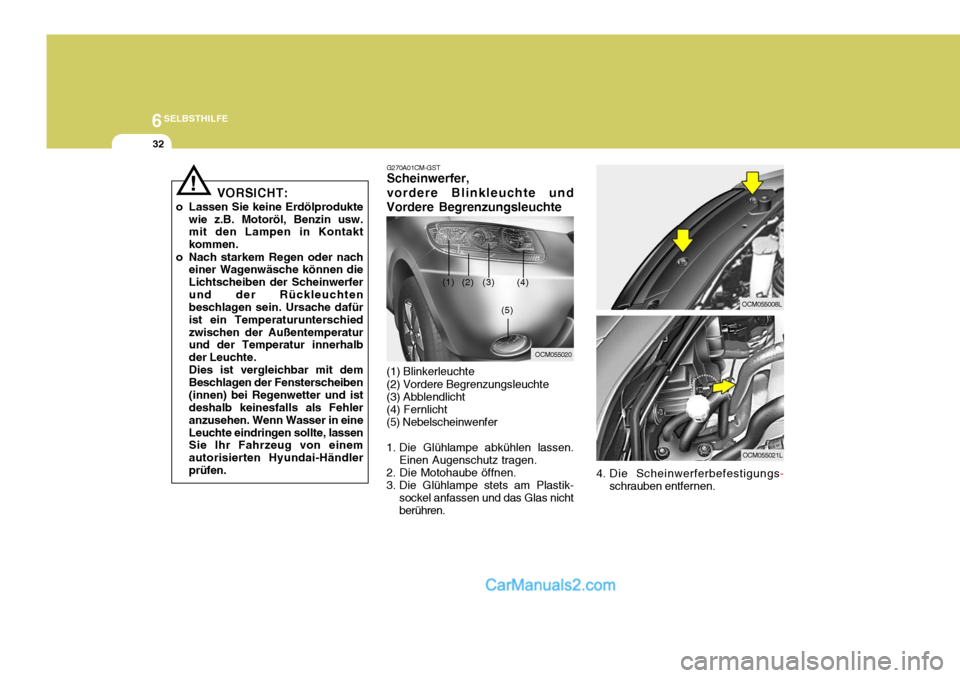

VORSICHT:
o Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit den Lampen in Kontakt kommen.
o Nach starkem Regen oder nach einer Wagenwäsche können dieLichtscheiben der Scheinwerferund der Rückleuchten beschlagen sein. Ursache dafür ist ein Temperaturunterschiedzwischen der Außentemperatur und der Temperatur innerhalb der Leuchte.Dies ist vergleichbar mit demBeschlagen der Fensterscheiben(innen) bei Regenwetter und ist deshalb keinesfalls als Fehler anzusehen. Wenn Wasser in eineLeuchte eindringen sollte, lassen Sie Ihr Fahrzeug von einem autorisierten Hyundai-Händlerprüfen.
!
4. Die Scheinwerferbefestigungs
-
schrauben entfernen.
G270A01CM-GST Scheinwerfer, vordere Blinkleuchte und
Vordere Begrenzungsleuchte (1) Blinkerleuchte (2) Vordere Begrenzungsleuchte (3) Abblendlicht (4) Fernlicht (5) Nebelscheinwenfer
1. Die Glühlampe abkühlen lassen. Einen Augenschutz tragen.
2. Die Motohaube öffnen.
3. Die Glühlampe stets am Plastik- sockel anfassen und das Glas nicht berühren.
(1) (2) (3) (4)
(5)
OCM055020
OCM055008L
OCM055021L

6
SELBSTHILFE
33

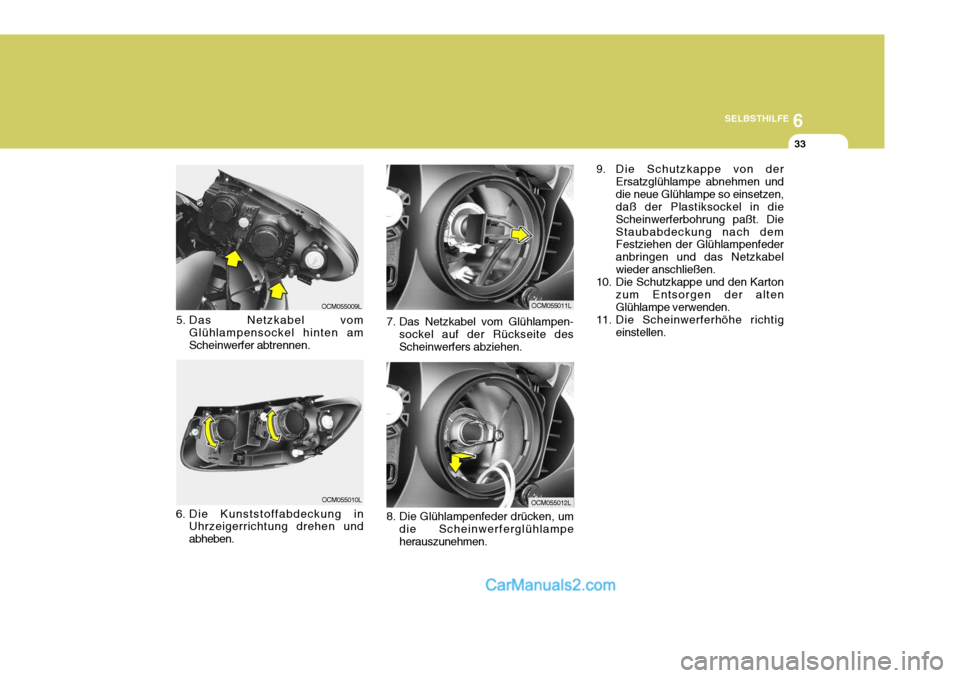

8. Die Glühlampenfeder drücken, um die Scheinwerferglühlampe herauszunehmen.
7. Das Netzkabel vom Glühlampen-
sockel auf der Rückseite desScheinwerfers abziehen.
5. Das Netzkabel vom
Glühlampensockel hinten amScheinwerfer abtrennen.
6. Die Kunststoffabdeckung in Uhrzeigerrichtung drehen undabheben.
OCM055009L
OCM055010L
OCM055011L
OCM055012L 9. Die Schutzkappe von der
Ersatzglühlampe abnehmen und die neue Glühlampe so einsetzen, daß der Plastiksockel in die Scheinwerferbohrung paßt. DieStaubabdeckung nach dem Festziehen der Glühlampenfeder anbringen und das Netzkabelwieder anschließen.
10. Die Schutzkappe und den Karton
zum Entsorgen der altenGlühlampe verwenden.
11. Die Scheinwerferhöhe richtig einstellen.

6SELBSTHILFE
34
12. Zum Auswechseln der Glühlampe
der vorderen Blinkleuchte die Glühlampe aus demGlühlampenhalter herausnehmen und die neue Glühlampe einsetzen. G270A03O
OCM055014L
!WARNUNG:
Die Halogen-Glühlampe des Scheinwerfers enthält unter Druckstehendes Gas, und bei Stoß kann die Birne zerplatzen, und es können Teile in die Luft geschleudertwerden. Beim Auswechseln die Glühlampe gegen Abrieb oder Kratzer und während derBeleuchtung gegen Flüssigkeiten schützen. Die Glühlampe nur beim Einsetzen in einen Scheinwerfereinschalten. Einen beschädigten oder gesprungenen Scheinwerfer auswechseln. Die Glühlampesorgfältig beseitigen. G270K01CM-GST
Nebelscheinwerfer
(Falls vorhanden) HINWEIS: Die Glühlampen der Nebelscheinwerfer sollten von einer autorisierten Hyundai-Werkstattgewechselt werden.

6
SELBSTHILFE
35

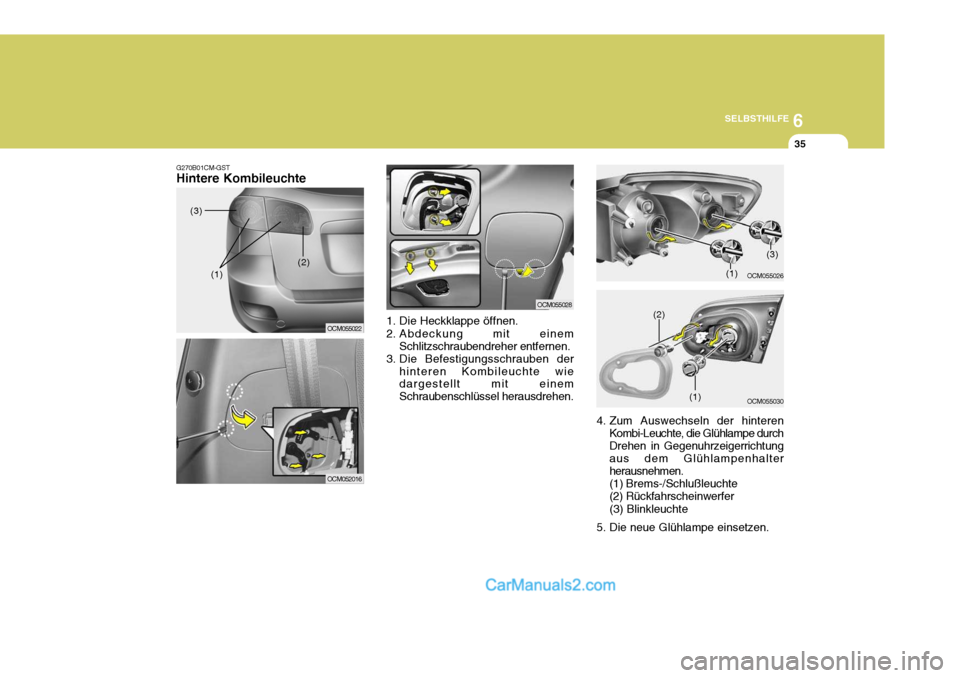

1. Die Heckklappe öffnen.
2. Abdeckung mit einem Schlitzschraubendreher entfernen.
3. Die Befestigungsschrauben der
hinteren Kombileuchte wie dargestellt mit einem Schraubenschlüssel herausdrehen.
OCM055028
OCM055026(1)
OCM055030
4. Zum Auswechseln der hinterenKombi-Leuchte, die Glühlampe durch Drehen in Gegenuhrzeigerrichtung aus dem Glühlampenhalter herausnehmen. (1) Brems-/Schlußleuchte (2) Rückfahrscheinwerfer (3) Blinkleuchte
5. Die neue Glühlampe einsetzen.
G270B01CM-GST Hintere Kombileuchte
OCM055022
(3)
(1) (2)
OCM052016
(3)
(1)
(2)

6SELBSTHILFE
36
2. Das Netzkabel durch Drehen des
Lampenglases in Gegenuhrzeigerrichtung abtrennenund die Glühlampe durch Drehen in Uhrzeigerrichtung herausnehmen.
3. Durch eine neue Glühlampe ersetzen. G270F02O
NetzkabelLampenglas

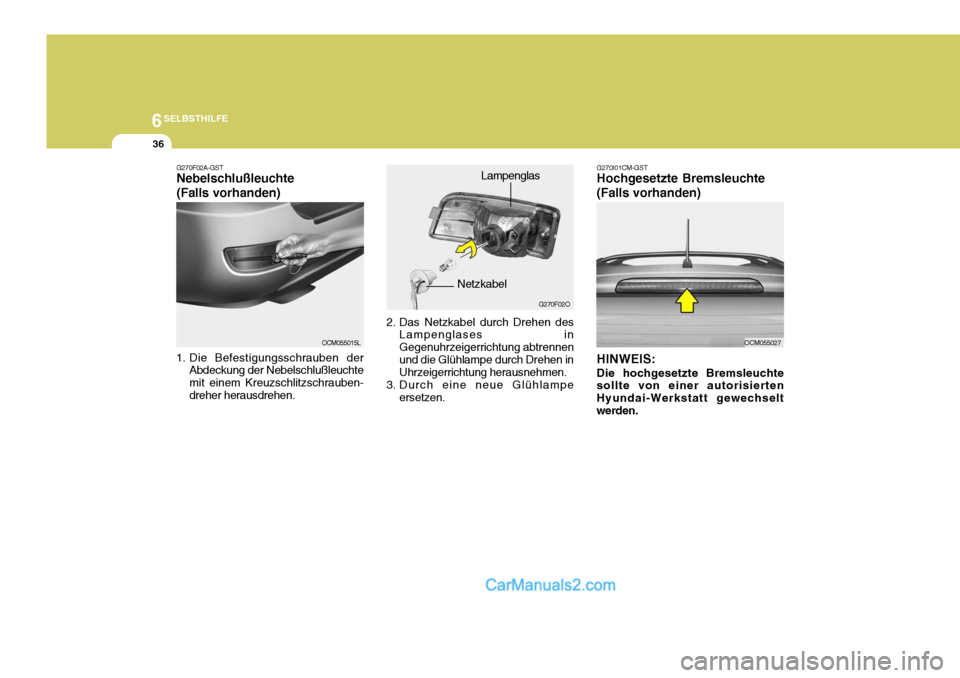

G270I01CM-GST Hochgesetzte Bremsleuchte (Falls vorhanden) HINWEIS: Die hochgesetzte Bremsleuchte
sollte von einer autorisierten Hyundai-Werkstatt gewechseltwerden.
OCM055027
1. Die Befestigungsschrauben der Abdeckung der Nebelschlußleuchte mit einem Kreuzschlitzschrauben-dreher herausdrehen.
G270F02A-GST Nebelschlußleuchte (Falls vorhanden)OCM055015L

6
SELBSTHILFE
37

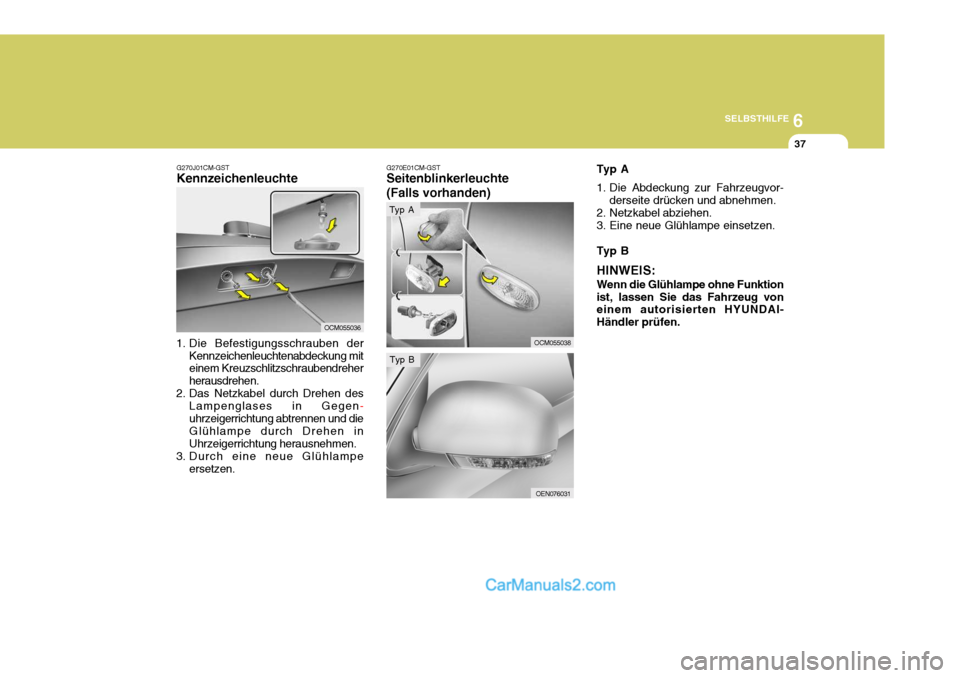

G270E01CM-GST Seitenblinkerleuchte (Falls vorhanden)
OCM055038
G270J01CM-GST Kennzeichenleuchte
1. Die Befestigungsschrauben der Kennzeichenleuchtenabdeckung miteinem Kreuzschlitzschraubendreher herausdrehen.
2. Das Netzkabel durch Drehen des Lampenglases in Gegen
-
uhrzeigerrichtung abtrennen und die Glühlampe durch Drehen in Uhrzeigerrichtung herausnehmen.
3. Durch eine neue Glühlampe ersetzen.
OCM055036
OEN076031
Typ A
Typ B Typ A
1. Die Abdeckung zur Fahrzeugvor-
derseite drücken und abnehmen.
2. Netzkabel abziehen.
3. Eine neue Glühlampe einsetzen. Typ B HINWEIS: Wenn die Glühlampe ohne Funktion ist, lassen Sie das Fahrzeug von einem autorisierten HYUNDAI- Händler prüfen.

6SELBSTHILFE
38
OCM055033
OCM055034

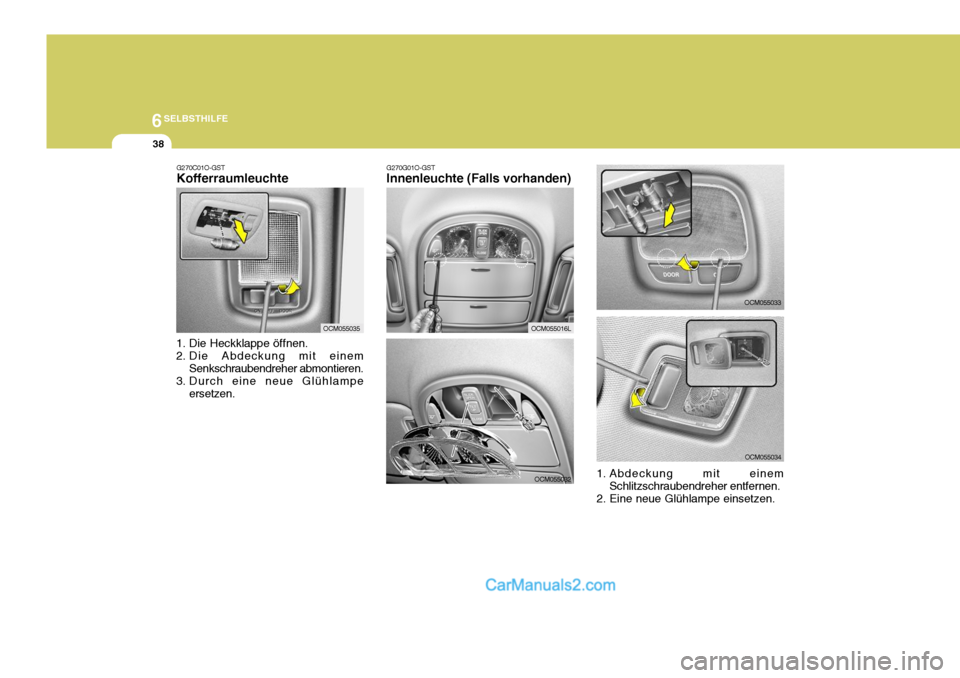

1. Abdeckung mit einem Schlitzschraubendreher entfernen.
2. Eine neue Glühlampe einsetzen.
G270G01O-GST Innenleuchte (Falls vorhanden)
OCM055016L
OCM055032
G270C01O-GST Kofferraumleuchte
1. Die Heckklappe öffnen.
2. Die Abdeckung mit einem Senkschraubendreher abmontieren.
3. Durch eine neue Glühlampe ersetzen.
OCM055035

6
SELBSTHILFE
39

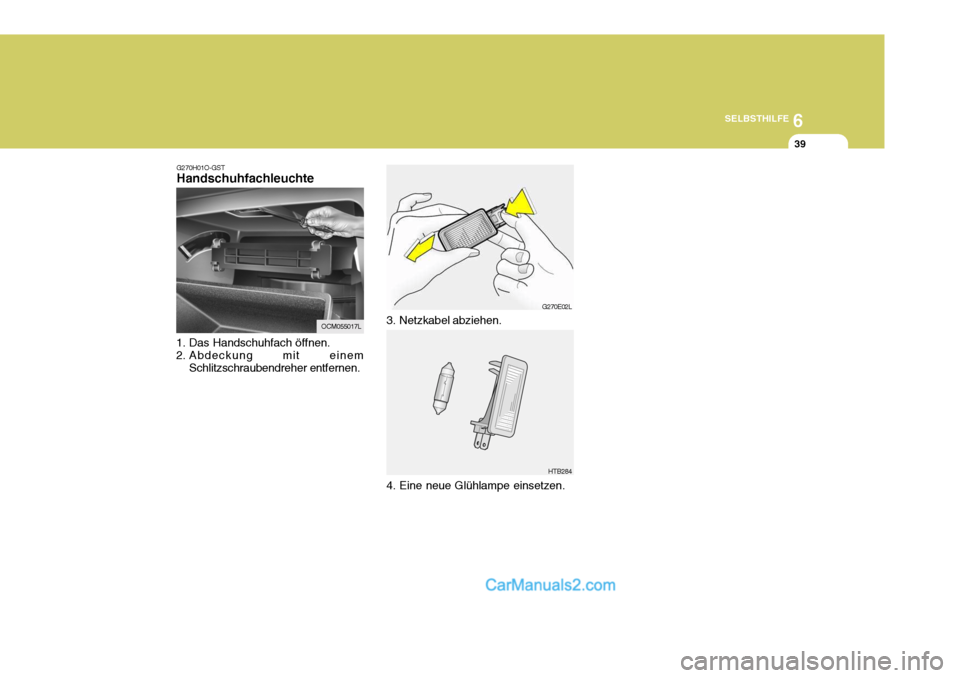

G270H01O-GST Handschuhfachleuchte
1. Das Handschuhfach öffnen.
2. Abdeckung mit einem Schlitzschraubendreher entfernen.
OCM055017L
G270E02L
HTB284
3. Netzkabel abziehen.
4. Eine neue Glühlampe einsetzen.
