2008 Hyundai H-1 sumuv

Katsaus autosi hallintalaitteisiin
2 2
SISÄTILAT
1. Oven lukitusnuppi/lukituksen avausnuppi* 4-10
2. Ulkopeilien säätökatkaisin* 4-27
3. Keskuslukituksen katkaisin* 4-11
4. Sähköikkunannostimien katkaisimet* 4-15
5. Ilmasuutin 4-53
6. Etusumuvalojen katkaisin* 4-46
7. Takasumuvalon katkaisin* 4-46
8. Ajovalojen suuntaussäädin* 4-46
9. Mittariston valaistuksen säätönuppi* 4-31
10. Ohjauspyörän kallistuksen säätövipu* 4-24
11. Ohjauspyörä
12. Varokerasia 7-44
13. Konepellin lukituksen avausvipu 4-19
14. Jarrupoljin 5-17
15. Kaasupoljin 5-6
16. Istuin
*: jos varusteena
OTQ027001GB010000ATQ

Autosi ominaisuudet
50 4
D190700AEN
Etusumuvalot (jos varusteena)
Sumuvaloja käytetään parantamaan
näkyvyyttä ja välttämään onnettomuuk-
sia, kun näkyvyys on huono sumun,
sateen, lumisateen, ym. takia. Sumuvalot
sytytetään painamalla sumuvalojen kat-
kaisinta, kun seisontavalot ovat sytytet-
tyinä.
Sumuvalot sammutetaan painamalla nii-
den katkaisinta toistamiseen.
D190800AUN
Takasumuvalo (jos varusteena)
Takasumuvalon sytyttämiseksi kierrä
valokatkaisin ajovalojen asentoon ja
paina takasumuvalon katkaisinta (katkai-
simessa oleva valo syttyy).
Takasumuvalo syttyy, kun takasumuva-
lon katkaisinta on painettu sen jälkeen,
kun etusumuvalot on sytytetty ja valokat-
kaisin on seisontavalojen asennossa (jos
varusteena).
Sammuta takasumuvalo painamalla
takasumuvalon katkaisinta uudestaan tai
kiertämällä ajovalojen katkaisin asentoon
OFF.
D190900AUN
Päiväajovalot (jos varusteena)
Päiväajovalojen ansiosta muut tiellä liik-
kujat näkevät autosi paremmin päivällä.
Päiväajovalot parantavat turvallisuutta
erilaisissa ajo-olosuhteissa ja erityisen
merkittävästi aamu- ja iltahämärässä.
Valot sammuvat kun:
1. Valokatkaisin on seisontavalojen asen-
nossa.
2. Moottori sammutetaan.
.
HUOMAUTUS
Käytössä sumuvalot kuluttavat
sangen paljon sähkövirtaa. Käytä
sumuvaloja vain, kun näkyvyys on
huono, ettei akku tyhjene tarpeetto-
masti.
OTQ047056OTQ047132

751

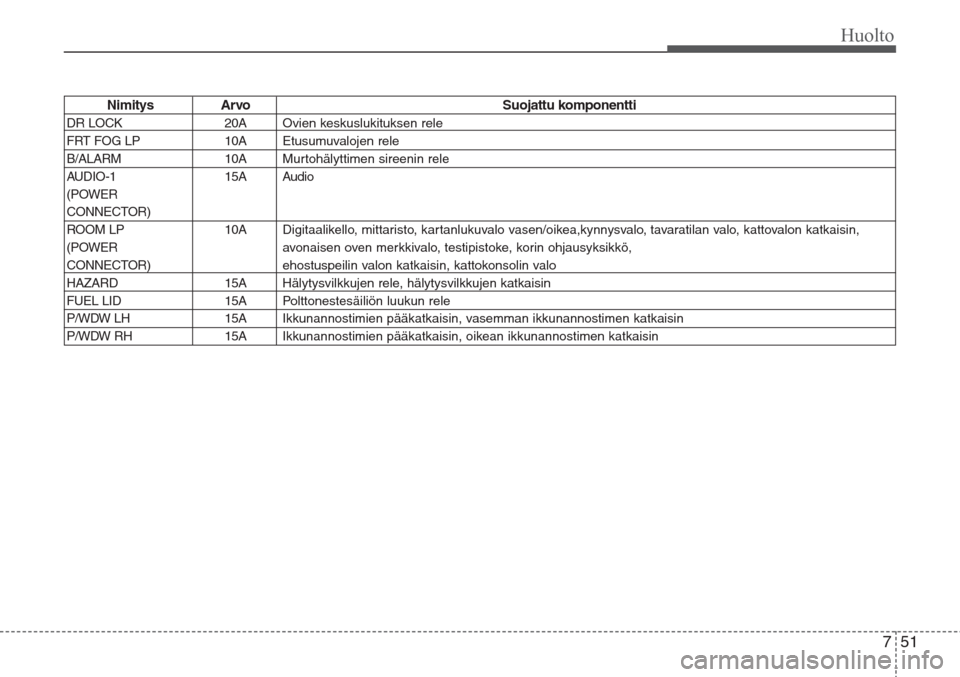

Huolto
Nimitys Arvo Suojattu komponentti
DR LOCK 20AOvien keskuslukituksen rele
FRT FOG LP 10AEtusumuvalojen rele
B/ALARM 10A Murtohälyttimen sireenin rele
AUDIO-1 15A Audio
(POWER
CONNECTOR)
ROOM LP 10ADigitaalikello, mittaristo, kartanlukuvalo vasen/oikea,kynnysvalo, tavaratilan valo, kattovalon katkaisin,
(POWER avonaisen oven merkkivalo, testipistoke, korin ohjausyksikkö,
CONNECTOR)ehostuspeilin valon katkaisin, kattokonsolin valo
HAZARD 15AHälytysvilkkujen rele, hälytysvilkkujen katkaisin
FUEL LID 15A Polttonestesäiliön luukun rele
P/WDW LH 15AIkkunannostimien pääkatkaisin, vasemman ikkunannostimen katkaisin
P/WDW RH 15AIkkunannostimien pääkatkaisin, oikean ikkunannostimen katkaisin

Huolto
52 7
Moottoritilan varokerasia
Nimitys Arvo Suojattu komponentti
ALT 125A Varoke (ilmastointi, tuulilasin lämmitys), liitinvaroke (etuosan lämmitin, takaosan lämmitin, lauhduttimen
tuuletin, polttonesteensuodatin, ABS 1/2, generaattori, moottoritilan varoke ja relerasia oikea
BATT 1 50A Varoke (keskuslukitus, etusumuvalot, murtohälytin, virtaliitin (Audio 1, kattovalo)
BATT 2 30A Varoke (polttonestesäiliön luukku, sähköikkunannostimet vasen/oikea, hälytysvilkut), monikäyttötarkastusliitin
BATT 3/RAD FAN 40A Varoke (jarruvalot, BWS), jäähdyttimen tuulettimen rele (G4KC)
IGN 1 40A Virtalukko (ACC, IG1)
IGN 2 40A Virtalukko (IG2, START), käynnistysrele
ECU MAIN 30A/20AMoottorinohjausyksikön rele
FRT HTR 40A Etuosan puhaltimen rele
RR HTD 40A Takalasin lämmityksen rele
RR HTR 40A Takaosan puhaltimen rele
ABS 1 40AABS-ohjausyksikkö (G4KC)
ABS 2 40AABS-ohjausyksikkö (G4KC
C/FAN 30A Lauhduttimen tuuletin rele 1
F/FILTER 30A Polttonesteensuodattimen lämmityksen rele (Diesel)
ECU/TCU 10ATCM, ECM (Bensiini)
HORN 10AÄänitorven rele
BURNER 20ALämmityspolttimen ohjausyksikkö (D4CB)
F/PUMP 15A Polttonestepumpun rele (G4KC)
ALT 10A Generaattori (D4BH)
H/LP HI 15AKaukovalojen rele, lähivalojen rele
A/CON 10AIlmastointilaitteen rele
FRT DEICER 15A Tuulilasin lämmityksen rele (jos varusteena)
TAIL LH 10A Vasen ajovalo (seisontavalo), takavaloasennelma vasen, rekisterikilven valo vasen

755
Huolto
LAMPUT
G220000AEN
Käytä vain lamppuja, joiden teho on suo-
situksen mukainen.
✽MUISTUTUS
Kovassa sateessa ajon tai pesun jälkeen
ajovalaisimien ja takavaloasennelmien
lasit näyttävät olevan huurussa. Tämä
ilmiö johtuu lasin sisä- ja ulkopuolen
välisestä lämpötilaerosta. Tämä on vas-
taavaa, kuin ikkunoiden huurtuminen
sisäpuolelta sateella, eikä merkitse
autossa olevan mitään vikaa. Jos vettä
pääsee vuotamaan lamppujen virtapii-
riin, anna valtuutetun Hyundai-liikkeen
tarkastaa autosi.
G220100AUN
Ajovalon, seisontavalon, suunta-
valon ja etusumuvalon lampun
uusiminen
(1) Kaukovalo
(2) Lähivalo
(3) Seisontavalo
(4) Etusuuntavalo
(5) Etusumuvalo (jos varusteena)
VAROITUS -
Valojen käsitteleminen
Ennen kuin aloitat valojen käsittele-
misen, tiukkaa seisontajarru, var-
mistu, että virta-avain on käännetty
asentoon “LOCK” ja sammuta kaik-
ki valot. Tämä on tarpeellista, jotta
vältytään auton äkilliseltä liikkeelle
lähtemiseltä, sormien palamiselta
ja sähköiskuilta.
HUOMAUTUS
Varmista, että vaihdat palaneen
lampun tilalle samantehoisen lam-
pun. Muutoin seurauksena voi olla
varokkeen tai sähköjärjestelmän
johtimien vaurioituminen.
HUOMAUTUS
Jos käytettävissäsi ei ole tarvittavia
työkaluja, oikeita lamppuja eikä
asiantuntemusta, ota yhteys valtuu-
tettuun Hyundai-liikkeeseen.
Monissa tapauksissa auton lamp-
pujen uusiminen on vaikeaa, koska
auton muita osia täytyy irrottaa,
ennen kuin lamppuun päästään
käsiksi. Tämä koskee erityisesti ajo-
valaisinasennelmia, jos ne joudu-
taan irrottamaan, jotta lamput saa-
daan vaihdetuksi. Ajovaloasennel-
mien irrotuksessa ja asennuksessa
on vaarana vaurioiden aiheuttami-
nen autolle.
OTQ077049

757
Huolto
G220102ATQ
Suuntavalon/seisontavalon, etusumu-
valon lamppu (jos varusteena)
Suuntavalon/seisontavalon lamppu
1. Irrota ajovalaisinasennelma hellittä-
mällä ajovalaisimen kiinnitysruuvit.
2. Vaihda viallinen lamppu uuteen.
3. Asenna ajovalaisinasennelma takaisin,
Sumuvalon lamppu (jos varusteena)
1. Irrota suojus sumuvalon alta hellittä-
mällä ruuvi.
2. Vaihda viallinen lamppu uuteen.
3. Asenna sumuvalon alapuolinen suojus
takaisin.
Seisontavalo
1. Avaa konepelti.
2. Irrota lampun kanta kiertämällä sitä
vastapäivään.
3. Irrota lamppu vetämällä sitä suoraan.
4. Aseta uusi lamppu kantaan.
5. Asenna lampun kanta takaisin paikal-
leen.
G220200AUN
Sivusuuntavalon lampun uusimi-
nen (jos varusteena)
1. Irrota valoasennelma autosta kampea-
malla lasia ja vetämällä asennelma irti.
2. Irrota lampusta johdinliitin.
3. Erota toisistaan lampun kanta ja lasi
kiertämällä kantaa vastapäivään, kun-
nes kannan olakkeet ovat linjassa lasi-
osassa olevien urien kanssa.
4. Irrota lamppu vetämällä se suoraan
ulos.
5. Aseta uusi lamppu kantaan.
6. Kokoa kanta ja lasiosa yhteen.
7. Kytke johdinliitin.
8. Asenna valaisinasennelma takaisin
auton koriin.
G220300ATQ
Takavaloasennelman lamppujen
uusiminen
(1) Seisontavalo
(2) Peruutusvalo
(3) Jarru- ja seisontavalo
(4) Suuntavalo
OTQ077056
OTQ077051
OTQ077051G
Tyyppi B
Tyyppi A

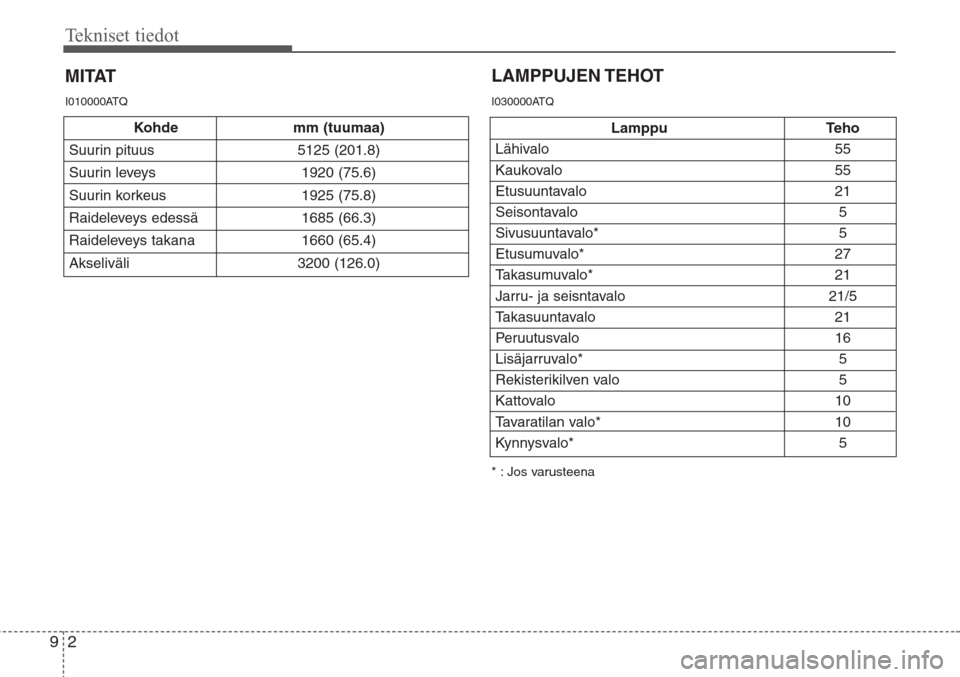

Tekniset tiedot
2 9
Kohde mm (tuumaa)
Suurin pituus 5125 (201.8)
Suurin leveys 1920 (75.6)
Suurin korkeus 1925 (75.8)
Raideleveys edessä 1685 (66.3)
Raideleveys takana 1660 (65.4)
Akseliväli 3200 (126.0)
MITAT
Lamppu Teho
Lähivalo 55
Kaukovalo 55
Etusuuntavalo 21
Seisontavalo 5
Sivusuuntavalo* 5
Etusumuvalo* 27
Takasumuvalo* 21
Jarru- ja seisntavalo 21/5
Takasuuntavalo 21
Peruutusvalo 16
Lisäjarruvalo* 5
Rekisterikilven valo 5
Kattovalo 10
Tavaratilan valo* 10
Kynnysvalo* 5
LAMPPUJEN TEHOT
* : Jos varusteena
I010000ATQI030000ATQ
