2008 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

555
Fahrhinweise
E160000AUN
Dieser Abschnitt soll Ihnen helfen, Ihr
Fahrzeug und/oder Anhänger korrekt zubeladen und sicherstellen, dass Sie dasmaximal zulässige Gesamtgesicht Ihres
Fahrzeugs/Gespanns nicht über
-schreiten. Bei einer korrekten Beladung
wird das Fahrverhalten Ihres Fahrzeugs
am wenigsten beeinträchtigt. Bevor Sie
Ihr Fahrzeug (mit oder ohne Anhänger)beladen, machen Sie sich mit den
nachfolgenden Begriffen vertraut, damit
Sie die unter "Technische Daten" oder
auf dem Fahrzeug-Typenschild angege
-benen Fahrzeuggewichte ermitteln können.E160100AUN
Leergewicht ohne Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs mit vollem Kraftstofftank
inklusive der Standardausstattung. Diese
Gewichtsangabe beinhaltet keine Insassen,Beladung und Zusatzausstattung.
E160200AUN
Leergewicht mit Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs bei der Fahrzeugübergabe, d.
h. inklusive eventueller Zusatzausstattung.
E160300AUN Zuladung
Dieser Wert beinhaltet das Gewicht aller
Dinge, die im "Leergewicht ohneZusatzausstattung" nicht enthalten sind,
also beispielsweise die Ladung als auch
die Zusatzausstattung des Fahrzeugs.E160400AUN
Achslast
Diese Gewichtsangabe beziffert das
Gewicht auf der jeweiligen Achse
(Vorder- bzw. Hinterachse), das sich aus
dem "Leergewicht mit Zusatzausstattung"und der gesamten Zuladung ergibt.
E160500AUN
Zulässige Achslast
Dieser Wert bezeichnet die maximal
zulässige Last auf einer einzelnen Achse
(Vorder- oder Hinterachse). Dieentsprechenden Angaben finden Sie auf
dem Typenschild. Die maximal zulässige Achslast darf
niemals überschritten werden.
E160600AUN
Fahrzeug-Gesamtgewicht
Dieser Wert errechnet sich aus dem
"Leergewicht ohne Zusatzausstattung"und der Zuladung einschließlich des
Gewichts der Insassen.
FAHRZEUGGEWICHT

Fahrhinweise
56
5
E160700AUN
Maximal zulässiges Fahrzeug-
Gesamtgewicht
Dieses Gewicht ist das maximal
zulässige Gewicht des Fahrzeugs(einschließlich sämtlicher Zusatzaus
-stattung, der Insassen und der Ladung).
Das maximal zulässige Fahrzeug-
Gesamtgewicht ist auf dem Aufkleber am
Rahmen der Fahrertür (oder Beifahretür)
vermerkt. E160800AUN Überladung
VORSICHT -
Fahrzeuggewicht
Angaben zu den maximal
zulässigen Achslasten sowie zum
maximal zulässigen Fahrzeug-
Gesamtgewicht Ihres Fahrzeugs
finden Sie auf dem Aufkleber an der
Fahrertür (oder Beifahretür). Die
Überschreitung dieser Werte kannzu einem Unfall und zur
Beschädigung des Fahrzeugs
führen. Um die Zuladung zu
ermitteln, können Sie die einzelnen
Gegenstände (und Personen) vor
dem Einladen wiegen. Achten Sie
darauf, dass Ihr Fahrzeug nicht
überladen wird.

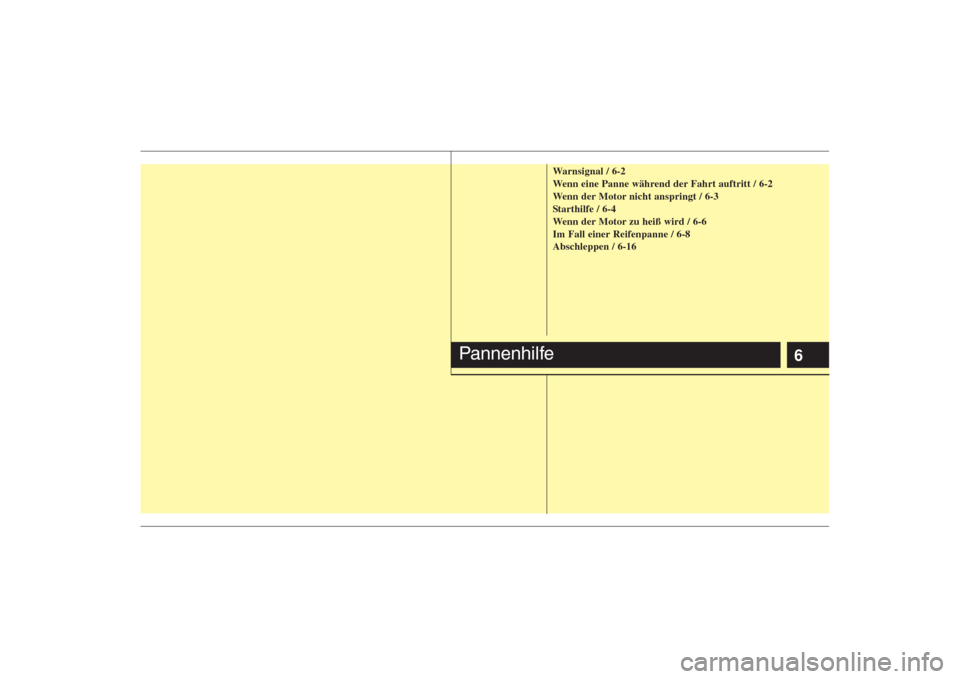

6
Warnsignal / 6-2
Wenn eine Panne während der Fahrt auftritt / 6-2
Wenn der Motor nicht anspringt / 6-3
Starthilfe / 6-4
Wenn der Motor zu heiß wird / 6-6
Im Fall einer Reifenpanne / 6-8Abschleppen / 6-16
Pannenhilfe

Pannenhilfe
2
6
WARNSIGNAL
F010100AUN
Warnblinker
Die Warnblinker dienen als Warnsignal
für andere Verkehrsteilnehmer, damit
diese sich beim Heranfahren, beim
Überholen oder beim Vorbeifahren
besonders vorsichtig verhalten.
Schalten Sie die Warnblinker ein, wenn
Sie wegen einer Panne anhalten müssen
oder wenn Sie am Straßenrand anhaltenmüssen. Der Warnblinker kann jederzeit
unabhängig von der Stellung des
Zündschlüssels betätigt werden. Der
Warnblinkerschalter befindet sich in der
mittleren Schalterkonsole. Nach dem
Drücken des Warnblinkerschalters
blinken alle Blinkleuchten gleichzeitig.
Die Warnblinker funktionieren sowohl
bei laufendem als auch bei stehendem
Motor.
Bei eingeschalteten Warnblinkern können die Richtungsblinker nicht
zusätzlich eingeschaltet werden.
Seien Sie sehr vorsichtig, wenn das Fahrzeug mit eingeschalteten
Warnblinkern abgeschleppt wird. F020100AUN
Wenn der Motor vor einer
Kreuzung oder beim Überquerenabstirbt

oder beim Überqueren abstirbt, schalten Sie den Schalthebel in die Stellung N
(Neutral) und schieben Sie danach das
Fahrzeug an eine sichere Stelle.
und mit Schaltgetriebe ausgestattet ist,
kann das Fahrzeug vorwärts bewegt
werden, indem Sie den 2. (zweiten)
oder 3. (dritten) Gang einlegen unddanach den Anlasser betätigen, ohne
das Kupplungspedal zu treten.
F020200AUN
Wenn Sie während der Fahrt eine
Reifenpanne haben
Wenn ein Reifen während der Fahrt Luft
verlier t:
1. Nehmen Sie den Fuß vom Gaspedal und lassen Sie das Fahrzeug
geradeaus ausrollen.
WENN EINE PANNE
WÄHREND DER FAHRT
AUFTRITT
OTQ067001L

63
Pannenhilfe
Treten Sie nicht abrupt die Bremse und
versuchen Sie nicht, das Fahrzeug
schnell von der Straße zu bekommen,
da Sie hierbei die Kontrolle über Ihr
Fahrzeug verlieren könnten. Bremsen
Sie erst vorsichtig, wenn die
Fahrzeuggesch
-windigkeit soweit
reduziert wurde, dass dies gefahrlos
möglich ist, und fahren Sie das
Fahrzeug von der Straße. Stellen Sie
das Fahrzeug so weit wie möglich
abseits der Straße auf festem und
ebenem Untergrund ab. Wenn Sie eine
Schnellstraße/
-Autobahn befahren,
stellen Sie das Fahrzeug nicht auf dem
Mittelstreifen ab.
2. Wenn das Fahrzeug zum Stillstand gekommen ist, schalten Sie die
Warnblinker ein, betätigen Sie die
Feststellbremse und legen Sie bei
einem Fahrzeug mit Automatikgetriebe
die Parkstufe (P) und bei einem
Fahrzeug mit Schaltgetriebe den
Rückwärtsgang ein.
3. Sorgen Sie dafür, dass alle Insassen das Fahrzeug verlassen. Stellen Sie
sicher, das alle Fahrzeuginsassen auf
der der Fahrbahn abgewandten Seiteaussteigen.
4. Wenn Sie ein Rad wechseln möchten, beachten Sie die Anweisungen zum
Radwechsel in diesem Kapitel. F020300AEN
Wenn der Motor während der
Fahrt abstirbt
1. Reduzieren Sie allmählich die
Geschwindigkeit und fahren Sie
geradeaus. Lenken Sie das Fahrzeug
vorsichtig an eine sichere Stelle
abseits der Straße.
2. Schalten Sie die Warnblinker ein.
3. Versuchen Sie, den Motor wieder anzulassen. Wenn der Motor nicht
angelassen werden kann, wenden Sie
sich an einen autorisierten HYUNDAI-
Händler oder rufen Sie andere
qualifizierte Hilfe. F030100AUN
Wenn der Anlasser den Motor nicht oder zu langsam dreht
1. Vergewissern Sie sich bei einem
Fahrzeug mit Automatikgetriebe, dass
der Wählhebel in Stellung N (Neutral)
oder P (Parkstufe) steht und dass die
Feststellbremse betätigt ist.
2. Prüfen Sie, ob die Batterieklemmen sauber sind und fest auf den
Batteriepolen sitzen.
3. Schalten Sie die Innenraumbe-leuchtung ein. Wenn das Licht bei der Betätigung des Anlassers schwächer
wird oder erlischt, ist die Batterieentladen.
4. Prüfen Sie, ob die Anschlüsse am Anlasser fest sitzen.
5. Schieben Sie das Fahrzeug nicht an und lassen Sie das Fahrzeug nicht
anschleppen. Beachten Sie die
Hinweise im Abschnitt "Motor mit
Starthilfekabeln anlassen".
WENN DER MOTOR NICHT ANSPRINGT

Pannenhilfe
4
6
F030200AEN
Wenn der Anlasser normal dreht,
der Motor aber nicht anspringt
1. Prüfen Sie den Kraftstoffstand.
2. Mit dem Zündschlüssel in der Stellung
LOCK, prüfen Sie die Kabelstecker der
Zündspule und der Zündkerzen.
Klemmen Sie getrennte oder teilweise
gelöste Kabelstecker wieder an.
3. Prüfen Sie die Kraftstoffleitung im Motorraum.
4. Wenn der Motor immer noch nicht angelassen werden kann, wenden Sie
sich an einen autorisierten HYUNDAI-
Händler oder rufen Sie andere
qualifizierte Hilfe. F040000AUN
Klemmen Sie die Klammern der
Starthilfekabel in der numerischen
Reihenfolge an und nehmen Sie die
Kabelklammern in der umgekehrten
Reihenfolge ab. F040100AEN
Motor mit Starthilfekabeln anlas
-
sen
Das Anlassen eines Motors mit Hilfe von
Starthilfekabeln kann gefährlich sein,
wenn die Starthilfe unsachgemäß
durchgeführt wird. Um Personenschäden
und Beschädigungen Ihres Fahrzeugs
und der Fahrzeugbatterie zu vermeiden,
folgen Sie den Hinweisen zur Starthilfe. Lassen Sie sich Starthilfe von einem
qualifizierten Techniker oder Pannen
-hilfs-xdienst geben, wenn Sie sich bzgl.
der Vorgehensweise nicht sicher sind.
ACHTUNG
Benutzen Sie ausschließlich eine
12V-Batterie bzw. ein 12V-
Starthilfesystem. Bei Verwendungeiner 24V-Spannungsquelle (zwei in Reihe geschaltete Batterien oderein 24V-Generator) kann das
elektrische System Ihres Fahrzeugsinkl. Anlasser, Zündanlage undanderer Bauteile irreparabel
beschädigt werden.
VORSICHT - Batterie
Versuchen Sie niemals, die
spezifische Dichte der Batteriesäure
zu prüfen. Die Batterie könnte
platzen oder explodieren und
schwere Verletzung verursachen.
1VQA4001
Entladene Batterie
Starthilfekabel
Stromabgebe
nde Batterie
(-)
(+)
(+)(-)
VORSICHT
Wenn der Motor nicht anspringt,
schieben oder schleppen Sie das
Fahrzeug nicht an. Dies könnte zu
einer Kollision oder zu anderen
Schäden führen. Weiterhin könnte
der Katalysator durch das
Anschieben oder Anschleppen mit
einer zu großen Menge
unverbrannten Kraftstoffs belastet
werden, was zu einem Brand führen
könnte.
STARTHILFE

65
Pannenhilfe
F040101AEN
Vorgehensweise beim Fremdstart
1. Vergewissern Sie sich, dass diestromabgebende Batterie eine 12V-
Batterie ist und dass ihr Minuskabel an
der Fahrzeugmasse befestigt ist.
2. Wenn sich die stromabgebende Batterie in einem anderen Fahrzeug
befindet, dürfen sich die Fahrzeugenicht berühren.
3. Schalten Sie alle nicht benötigten elektrischen Verbraucher ab.
4. Schließen Sie die Starthilfekabel exakt in der im Bild gezeigten Reihenfolge
an. Schließen Sie zuerst eine Klammerdes Plus-Kabels (rot) an den Pluspol
der entladenen Batterie an (1).Schließen Sie danach die andereKlammer des Plus-Kabels (rot) an den
Pluspol der stromabgebenden Batteriean (2).
Schließen Sie nun eine Klammer des
Minus-Kabels (schwarz) an den
Minuspol der stromabgebenden
Batterie an (3). Die andere Klammer
des Minus-Kabels schließen Sie an ein
solides festes Metallteil (z. B. Laschezum Anheben des Motors) im
Motorraum des zu startenden
Fahrzeugs in einiger Entfernung von
der Batterie an (4). Befestigen Sie dieKlammer nicht an oder neben einem Bauteil, welches sich beim Anlassen
bewegt.
Achten Sie darauf, dass die
Kabelklammern keine anderen Teile
als die beschriebenen Batteriepole
oder den beschriebenen Massepunkt
am Motor berühren. Bücken Sie sich
nicht über die Batterie, während Sie
die Klammern an den Batteriepolen
befestigen.
5. Starten Sie den Motor des stromabgebenden Fahrzeugs und
lassen Sie ihn mit einer Drehzahl von
ca. 2000 1/min laufen. Lassen Sie
danach den Motor des Fahrzeugs mit
der entladenen Batterie an.
Wenn die Ursache der Batterieentla-dung unklar ist, empfehlen wir, Ihr
Fahrzeug von einem autorisiertenHYUNDAI-Händler prüfen zu lassen.
VORSICHT - Batterie
Halten Sie Feuer und Funken von der Batterie fern. Eine Batterie
produziert wasserstoffhaltige
Gase, die von Feuer und Funken
zur Explosion gebracht werdenkönnen.
Wenn diese Anweisungen nicht
exakt befolgt werden, kann dies
zu schweren Verletzungen und
zur Beschädigung des Fahrzeugs
führen! Wenn Sie sich nicht
sicher sind ob Sie die Schritte
dieses Verfahrens befolgen
können, rufen Sie qualifizierte
Hilfe hinzu. Autobatterien
enthalten Schwefelsäure. Diese
ist giftig und äußerst aggressiv.
Tragen Sie bei der Durchführung
einer Starthilfe eine Schutzbrille
und achten Sie darauf, dass
Säure weder mit Ihnen, noch mit
Ihrer Kleidung und auch nicht mit
dem Fahrzeug in Kontakt gerät.
Versuchen Sie niemals, den Motor mit Starthilfekabeln
anzulassen, wenn die entladene
Batterie eingefroren oder der
Säurestand zu gering ist. Die
Batterie könnte platzen oder
explodieren.
ACHTUNG - Starthilfekabel
Schließen Sie das Starthilfekabel
vom Minuspol der stromabgebenden Batterie nicht direkt an den Minuspol
der entladenen Batterie an. Die entladene Batterie kann überhitzen,reißen und Batteriesäure kann auslaufen.

Pannenhilfe
6
6
F040200AUN
Fahrzeug anschieben
Fahrzeuge, die mit einem Handschalt
-getriebe ausgerüstet sind, sollten nicht
angeschoben werden, da das Abgas-reinigungssystem dadurch beschädigt
werden könnte.
Fahrzeuge mit Automatikgetriebe
können nicht angeschoben werden.
Folgen Sie den Hinweisen in diesem Abschnitt, um den Motor mit
Starthilfekabeln anzulassen. F050000AFD
Wenn die Kühlmitteltemperaturanzeige
eine Überhitzung anzeigt, wenn
Leistungsverlust feststellbar ist oder
wenn laute Klopf- oder Klingelgeräusche
hörbar sind, ist der Motor wahrscheinlich
überhitzt. Wenn dieser Fall auftritt,
verhalten Sie sich bitte wie folgt:
1. Halten Sie das Fahrzeug an der
nächsten sicheren Stelle abseits der
Straße an.
2. Schalten Sie in die Neutralstellung (Schaltgetriebe) oder in die Parkstufe
(P) (Automatikgetriebe) und betätigen
Sie die Feststellbremse. Wenn dieKlimaanlage eingeschaltet ist, schalten
Sie sie ab.
3. Stellen Sie den Motor ab, wenn Kühlmittel ausläuft oder Dampf unter
der Motorhaube austritt. Öffnen Sie die
Motorhaube erst, wenn kein Kühlmittel
und kein Dampf mehr austritt. Wenn
kein sichtbarer Kühlmittelverlust
feststellbar ist und kein Dampf austritt,
lassen Sie den Motor laufen und
prüfen Sie, ob der Kühlerlüfter läuft.
Wenn der Lüfter nicht läuft, stellen Sie
den Motor ab. 4. Prüfen Sie, ob der Antriebsriemen der
Kühlmittelpumpe fehlt. Wenn der
Antriebsriemen noch vorhanden ist,
prüfen Sie, ob er ausreichend
gespannt ist. Wenn der Antriebsriemenausreichend gespannt zu sein scheint,
prüfen Sie, ob Kühlmittel aus demKühler oder den Kühlmittelschläuchen
ausläuft oder von der Fahrzeugun
-terseite tropft. (Wenn die Klimaanlage
in Betrieb war, ist es normal, dass
beim Anhalten kaltes Wasser aus derKlimaanlage läuft.)
VORSICHT
Versuchen Sie niemals, ein
Fahrzeug anzuschleppen. Wenn der
Motor plötzlich anspringt, besteht
die Gefahr, dass Sie auf das
ziehende Fahrzeug auffahren.
WENN DER MOTOR ZU HEIß WIRD
VORSICHT
Halten Sie bei laufendem Motor Ihre
Haare, Hände und Ihre Kleidung
fern von sich bewegenden Teilen
wie Lüfter und Antriebsriemen, um
Verletzungen zu vermeiden.
