5. Poussez le ressort de l'ampoule pour déposer l'ampoule du phare.
HTB5011
G260A03A-GUT REMPLACEMENT DES AMPOULESAmpoule de phare Avant d'essayer de remplacer une
ampoule, veillez à ce que le commutateur soit tourné vers la posi- tion "OFF". Le paragraphe suivant vous indique
comment trouver les ampoules deprojecteur de manière à pouvoir les changer.
Veillez à remplacer l'ampoule brûlée
par une ampoule du même numéroet de la même consommation en watt.
! ATTENTION:
Ne laissez aucun produit pétrolier
comme par exemple l'huile, l'essence, etc. entrer en contactavec les témoins.HTB5009

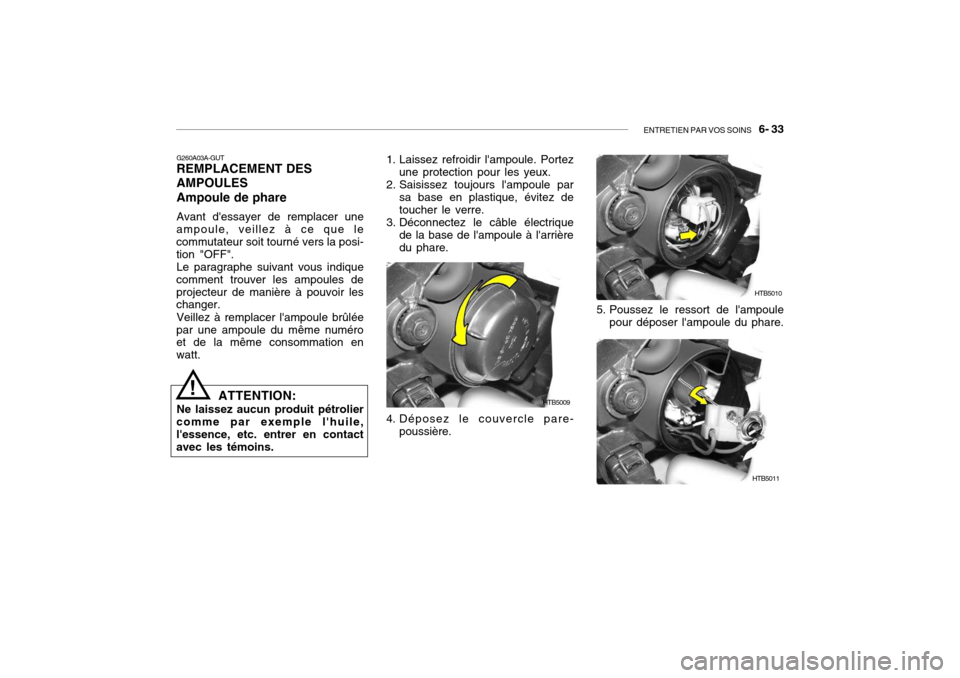

1. Laissez refroidir l'ampoule. Portez
une protection pour les yeux.
2. Saisissez toujours l'ampoule par sa base en plastique, évitez de toucher le verre.
3. Déconnectez le câble électrique de la base de l'ampoule à l'arrièredu phare.
4. Déposez le couvercle pare- poussière.

6- 34 ENTRETIEN PAR VOS SOINS
!
6. Déposez le bouchon de protection
de l'ampoule de remplacement et reposez la nouvelle ampoule en adaptant la base en plastique avec l'orifice de l'ampoule. Reposez lecouvercle pare-poussière après avoir resserré le ressort de l'ampoule et reconnecté le câbleélectrique.
7. Utilisez le bouchon de protection et le carton pour mettre au rebut l'ancienne ampoule.
8. Vérifiez le réglage adéquat du phare. AVERTISSEMENT:
Cette ampoule à halogène renferme
un gaz sous pression. Elle risque d'éclater en cas de choc et de projeter des éclats de verre. Toujours porter des lunettes desécurité en cas de manipulation des ampoules. Lorsqu'elle est allumée, protéger l'ampoule contre l'abrasion,les éraflures et les liquides. N'allumer une ampoule que lorsqu'elle est montée dans le phare.Remplacer le phare s'il est endommagé ou fissuré. Garder les ampoules hors de portée desenfants et prendre la précaution de se débarrasser des ampoules grillée.G270C01TB-GUT Feu du coffre à bagages (Si installé)

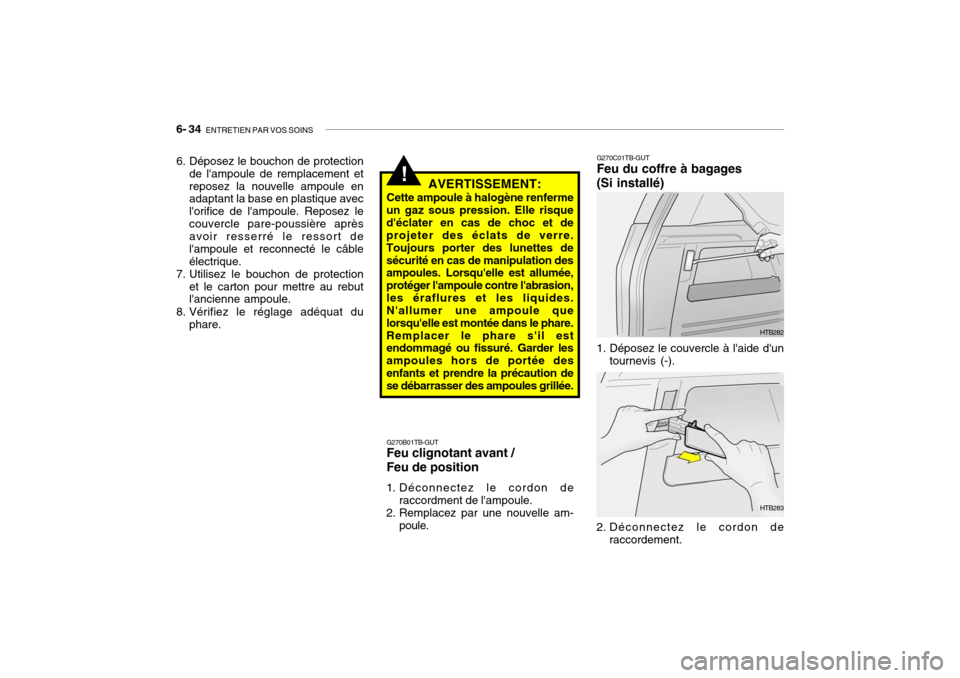

HTB282
1. Déposez le couvercle à l'aide d'un tournevis (-).
2. Déconnectez le cordon de raccordement. HTB283
G270B01TB-GUT Feu clignotant avant / Feu de position
1. Déconnectez le cordon de raccordment de l'ampoule.
2. Remplacez par une nouvelle am- poule.

ENTRETIEN PAR VOS SOINS 6- 35
G270E01A-GUT Répétiteur latéral (Si installé)
G270E01A
1. Poussez le couvercle vers l'avant du véhicule et déposez-le.
3. Remplacez par une nouvelle am- poule. HTB284G270D01TB-GUT Feu combiné arrière

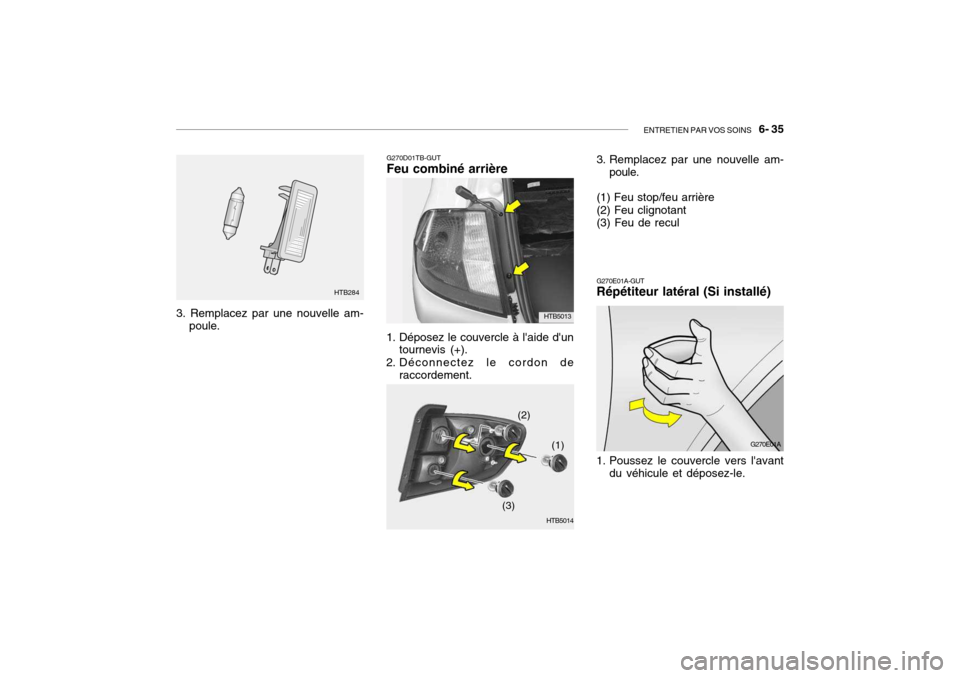

1. Déposez le couvercle à l'aide d'un
tournevis (+).
2. Déconnectez le cordon de raccordement.
HTB5014(1)
(2)
(3) 3. Remplacez par une nouvelle am-
poule.
(1) Feu stop/feu arrière (2) Feu clignotant (3) Feu de recul
HTB5013

6- 36 ENTRETIEN PAR VOS SOINS
HTB277
2. Déconnectez le cordon de raccordement.
3. Remplacez par une nouvelle am- poule.
G270F01TB-GUT Projecteur antibrouillard arrière
(Si installé)
1. Déposez le couvercle à l'aide d'un tournevis (+).
2. Remplacez par une nouvelle am- poule.
HTB278

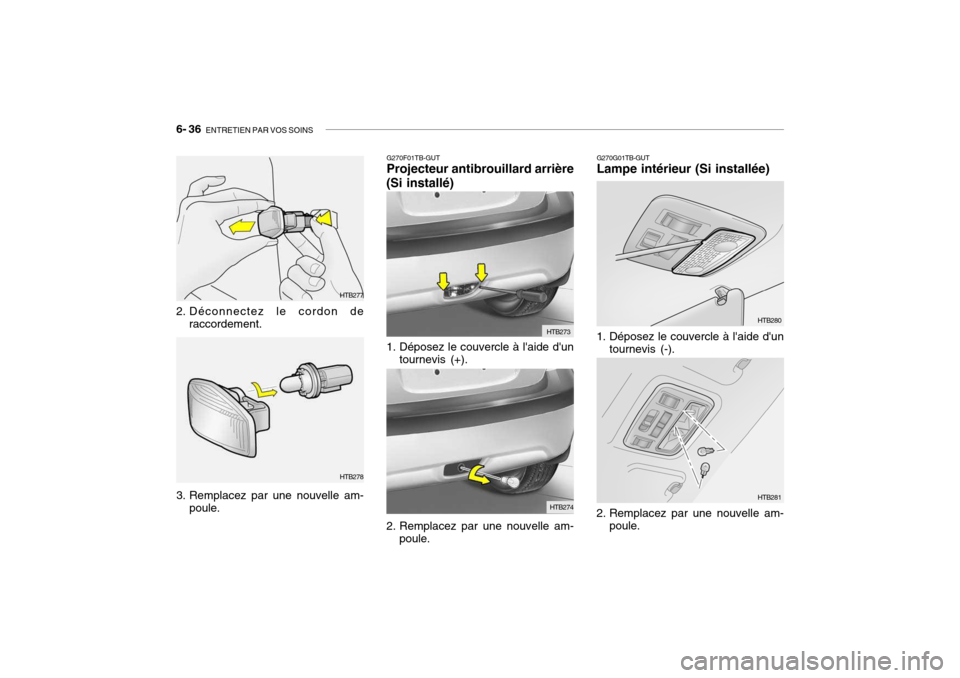

G270G01TB-GUT Lampe intérieur (Si installée)
1. Déposez le couvercle à l'aide d'un tournevis (-). HTB280
2. Remplacez par une nouvelle am- poule. HTB281
HTB273
HTB274

ENTRETIEN PAR VOS SOINS 6- 37
G280A03TB-GUT Wattages des lanpes
No.6
7 8 9
10
Wattage
60/55 5
10 10 21 27 5
No.
1
2 3 4 5Wattage 165
21
5
21
21/5
21
Eclairage cartes Eclairage habitacle
Part Name
Phare (Faisceau-route/Faisceau-croisement)Feux de position avant Intérieur Feux de clignotant avant Feux de brouillard avant (Si installé) Répéteur latéral (Si installé) G280A01TBType de douille
P43t
W2,1 x 9,5d
W2,1 x 9,5D S8,5 / 8,5PGJ13
BA15s
W2,1 x 9,5D Type de douille
W2,1 x 9,5d W2,1 x 9,5d BA15s
S8,5 / 8,5 BAU15s BA15dBA15s
Feux clignotants Feux stop Feux de recul
Part Name
Feux stop en hauteurCombinaison arrière Eclairage compartiment bagage (Si installé) Feux de brouillard arrière (Si installé) Eclairage plaque immatriculation

6- 38 ENTRETIEN PAR VOS SOINS
G200C02TB-GUT DESCRIPTION DU PANNEAU DE FUSIBLES Compartiment de moteur REMARQUE:
Pas toutes les descriptions du panneau de fusibles contenues dans ce manuel ne s'appliquent à votre véhicule.
Elles sont valables au moment de l'impression. Lorsque vous vérifiez la boîte à fusibles sur votre véhicule, reportez-vous à l'étiquette de la boîte à fusibles.COMPOSANTS PROTEGES
Contacteur d'allumage Contacteur d'allumage, relais de démarragePompe à carburant, alternateur, ECMVentilateur du radiateurProjecteur, relais du système de désembuageABS C/Lighter Contacteur de coupure de carburant Auto ABS ABSSoufflerie, moteur de soufflerie Lève-vitre automatique Direction électroniqueECMECMAlternateurCLIMATISATION, pompe à carburant Injecteur ClimatiseurAvertisseur sonore
VALEUR FUSIBLE
30A
30A30A30A50A10A 25A 15A10A20A40A30A 30A 50A10A20A10A15A 10A 10A
100A
DESCRIPTION
IGN 2
IGN 1 ECURAD
BATT
ABS
C/LIGHTER
F/PUMPECU-BABS1ABS2
BLW
P/WDW
EPS
ECU-1ECU-2 SNSR INJ
A/CON
HORN
BATT( )
G200C01TB-1
Moteur Essence

ENTRETIEN PAR VOS SOINS 6- 39
G250C01TB-GUT DESCRIPTION DU PANNEAU DE FUSIBLES Compartiment de moteur REMARQUE:
Pas toutes les descriptions du panneau de fusibles contenues dans ce manuel ne s'appliquent à votre véhicule. Elles sont valables au moment de l'impression. Lorsque vous vérifiez la boîte à fusibles sur votre véhicule, reportez-vous à l'étiquette de la boîte à fusibles. G200C01TB-3
Moteur DieselCOMPOSANTS PROTEGES
Contacteur d'allumage Contacteur d'allumage, relais de démarrage Pompe à carburant, alternateur, ECM Ventilateur du radiateurProjecteur, relais du système de désembuageABSC/LighterContacteur de coupure de carburant Auto ABS ABSSoufflerie, moteur de soufflerieLève-vitre automatiqueDirection électronique ECM ECMAlternateurCLIMATISATION, pompe à carburantInjecteurClimatiseur Avertisseur sonore
VALEUR FUSIBLE
30A 30A 30A 30A50A10A25A15A 10A 20A40A30A30A50A 10A 20A10A15A10A10A
100A
DESCRIPTION
IGN 2IGN 1ECURAD
BATT ABS
C/LIGHTER
F/PUMPECU-B
ABS1ABS2BLW
P/WDW EPS
ECU-1ECU-2
SNSR INJ
A/CON HORN
BATT( )

6- 40 ENTRETIEN PAR VOS SOINS
G200D02TB-GUT Panneau intérieur (Type de conduite à gauche) COMPOSANTS PROTEGES
Eclairage, radio, train Témoin du feu-route, projecteur (Gauche) Projecteur antibrouillard avant Projecteur (Droite)Dégivreur de vitre arrière Soufflerie, toit ouvrant Projecteur antibrouillard, ETACM, lève-vitre automatique,
dispositif de réglage du niveau du projecteur
Projecteur antibrouillard arrière Moteur d'essuie-glace avant Lanterne de signal de détresse, ETACMFeu stop, lève-vitre automatique ECM Dégivreur de vitre arrière Dispositif de réchauffage de siège Feu de fonctionnement de jourRelais de démarrage, système d'alarme contre le vol Moteur d'essuie-glace arrière Système de verrouillage de porte, toit ouvrantAir Bag PCM, commande ABS Allume-cigaretteTrain Feu Stop/arrière (Droite) Feu clignotant, feu de reculRadio, rétroviseur extérieur électronique Air Bag, indicateur Feu Stop/arrière (Gauche)Climatiseur
G200D01TBVALEUR FUSIBLE
15A 15A 10A15A 30A 10A 10A10A 20A 15A15A 15A 10A20A 10A 10A15A 20A 10A10A 15A 10A10A 10A 10A10A 10A 10A
DESCRIPTION
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH PR/HTD
BLOWER
IGNITION R/FOG
FRT WPR
HAZARD STOPECU2
HTD MIR S/HTDDRL
START
RR/WPR D/LOCK
A/BAGECU1
C/LIGHT
CLUSTER TAIL RH T/SIG
AUDIO
A/BAG IND TAIL LH
A/C SW
