2008 FIAT QUBO Bluetooth Manual

INDICE
COMANDI AL VOLANTE....................... 2
GENERALITÀ ............................................. 3
COMPONENTI DEL SISTEMA.............. 4
TELEFONI CELLULARI COMPATIBILI 4
ATTIVAZIONE DEL SISTEMA ............... 5
PRIMA CONNESSIONE DEL TELEFONO
CELLULARE AL SISTEMA ....................... 5
CONNESSIONE DI ULTERIORI
TELEFONI ................................................... 5
CANCELLAZIONE DEL SISTEMA ....... 6
PRIORITÀ DI COLLEGAMENTO ......... 6
GESTIONE DELLE CHIAMATE.............. 6
RISOLUZIONE DEI PROBLEMI.............. 8
INDEX
COMMANDES SUR LE VOLANT.......... 2
GENERALITES ........................................... 9
COMPOSANTES DU SYSTEME ............ 10
TELEPHONES PORTABLES
COMPATIBLES .......................................... 10
ACTIVATION DU SYSTEME ................. 11
PREMIERE CONNEXION
DU TELEPHONE PORTABLE
AU SYSTEME .............................................. 11
CONNEXION D’AUTRES APPAREILS .. 11
EFFACEMENT DU SYSTEME ................. 12
PRIORITÉ DE CONNEXION ................ 12
GESTION DES APPELS ............................ 12

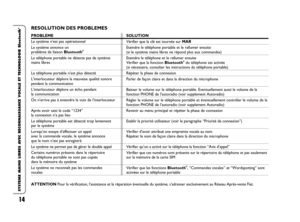

RESOLUTION DES PROBLEMES .......... 14
TABLE OF CONTENTS
BUTTONS ON THE STEERING WHEEL 2
OVERVIEW ................................................. 15
SYSTEM COMPONENTS ........................ 16
COMPATIBLE MOBILE PHONES ......... 16
ACTIVATING THE HANDS-FREE KIT . 17
PAIRING YOUR MOBILE PHONE
AND THE HANDS-FREE KIT
FOR THE FIRST TIME .............................. 17
PAIRING WITH OTHER
ADDITIONAL PHONES ......................... 17
CLEARING THE MEMORY .................... 18
PAIRING PRIORITY ................................. 18
COMMUNICATING ................................ 18
TROUBLESHOOTING ............................ 20
IFGB
VERZEICHNIS
BEDIENTASTEN AM LENKRAD........... 2
ALLGEMEINES ........................................... 21
KOMPONENTEN
DES SYSTEMS ............................................ 21
KOMPATIBLE HANDYS ......................... 22
AKTIVIERUNG DER
FREISPRECHEINRICHTUNG ................. 23
ERSTER ANSCHLUSS DES HANDYS AN
DER FREISPRECHEINRICHTUNG ....... 23
ANSCHLUSS WEITERER TELEFONE .. 23
LÖSCHEN DES SYSTEMS ....................... 24
HAUPTANWENDER ............................... 24
VERWALTUNG DER ANRUFE ............. 24
PANNENHILFE .......................................... 26
ÍNDICE
MANDOS EN EL VOLANTE................... 2
GENERALIDADES .................................... 27
COMPONENTES DEL SISTEMA ........... 28
TELÉFONOS MÓVILES
COMPATIBLES .......................................... 28
ACTIVACIÓN DEL SISTEMA ................ 29
PRIMERA CONEXIÓN DEL TELÉFONO
MÓVIL CON EL SISTEMA ...................... 29
CONEXIÓN DE OTROS TELÉFONOS . 29
PARA BORRAR LA MEMORIA
DEL SISTEMA ............................................. 30
PRIORIDAD DE CONEXIÓN ............... 30
GESTIÓN DE LAS LLAMADAS.............. 30
SOLUCIÓN DE LOS PROBLEMAS ......32
ÍNDICE
COMANDOS NO VOLANTE................ 2
GENERALIDADES .................................... 33
COMPONENTES DO SISTEMA............ 34
TELEMÓVEIS COMPATÍVEIS ................. 34
ACTIVAÇÃO DO SISTEMA ................... 35
PRIMEIRA CONEXÃO
DO TELEMÓVEL NO SISTEMA ............ 35
CONEXÃO DE OUTROS
TELEFONES ................................................ 35
CANCELAÇÃO DO SISTEMA .............. 36
PRIORIDADE DE LIGAÇÃO ................. 36
GESTÃO DAS CHAMADAS .................. 36
RESOLUÇÃO DOS PROBLEMAS ......... 38
DEP
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:26 Pagina 1

COMANDI AL VOLANTE
COMMANDES SUR LE VOLANT
BUTTONS ON THE STEERING WHEEL
F0T0297m
fig. 1
F0T0315m
BEDIENTASTEN AM LENKRAD
MANDOS EN EL VOLANTE
COMANDOS NO VOLANTE
NOTAPer quanto riguarda il funzionamento dei tasti (Ω,+/–, N/Oe SRC) fare riferimento al Supplemento Autoradio.
REMARQUEEn ce qui concerne le fonctionnement des touches (
Ω, +/–, N/Oet SRC) se reporter au Supplément Autoradio.
NOTE As far as the operation of the buttons is concerned (
Ω, +/–, N/Oand SRC) refer to the Car radio Supplement.
HINWEISFür die Funktion der Tasten (
Ω, +/–, N/Ound SRC) siehe den Nachtrag zum Autoradio.
NOTAEn lo referente al funcionamiento de las teclas (
Ω, +/–, N/Oe SRC) consulte el Suplemento Equipo de Radio.
NOTANo que respeita ao funcionamento dos botões (
Ω, +/–, N/Oe SRC) consultar o Suplemento Auto-rádio.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:26 Pagina 2

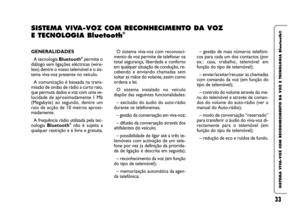

GENERALITÀ
La tecnologia Bluetooth
®consen-
te il dialogo senza collegamenti elet-
trici (wireless) tra il vostro telefono
cellulare e l’impianto vivavoce pre-
sente sul veicolo.
La comunicazione è basata sulla tra-
smissione di onde radio a corto rag-
gio, che scambia dati e voce ad una ve-
locità di circa 1 Mb (Megabyte) al se-
condo, entro un raggio di azione di cir-
ca 10 metri.
La frequenza radio utilizzata dalla tec-
nologia Bluetooth
®non è soggetta ad
alcuna restrizione ed è libera e gratui-
ta.– memorizzazione automatica della
rubrica telefonica;
– gestione di più numeri telefonici
per ogni singolo contatto (ad es. ca-
sa, lavoro, cellulare in funzione del ti-
po di telefono cellulare);
– inoltro/accettazione/rifiuto delle
chiamate con comando vocale (in fun-
zione del tipo di telefono cellulare);
– controllo del volume tramite il
menù del telefono cellulare e tramite
comandi volume autoradio (vedere
Supplemento Autoradio);
– modalità di conversazione “riser-
vato” per trasferire l’audio dal vivavo-
ce direttamente al telefono cellulare
(in funzione del tipo di telefono cellu-
lare);
– riduzione di eco e rumori di fondo. Il sistema vivavoce a riconoscimento
vocale permette di telefonare in piena
sicurezza, libertà e comfort in ogni si-
tuazione di guida, ricevendo ed inol-
trando chiamate senza staccare le ma-
ni dal volante, così come prescrive la
legge.
Il sistema installato sul veicolo di-
spone delle seguenti funzionalità:
– esclusione dell’audio dell’autoradio
durante le telefonate;
– gestione della conversazione in vi-
vavoce;
– diffusione della conversazione at-
traverso gli altoparlanti del veicolo;
– possibilità di collegare fino a tre te-
lefoni cellulari con attivazione di un
cellulare per volta (l’impostazione del-
la priorità di collegamento è descritta
successivamente);
– riconoscimento vocale (in funzio-
ne del tipo di telefono cellulare);
SISTEMA VIVAVOCE CON RICONOSCIMENTO VOCALE
E TECNOLOGIA Bluetooth®
3
SISTEMA VIVAVOCE CON RICONOSCIMENTO VOCALE E TECNOLOGIA Bluetooth
®
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:26 Pagina 3

4
SISTEMA VIVAVOCE CON RICONOSCIMENTO VOCALE E TECNOLOGIA Bluetooth
®COMPONENTI DEL SISTEMA
I componenti principali del sistema
sono:
– la centralina elettronica
– il microfono
– i comandi al volante
La centralina elettronica, ubicata sot-
to il sedile guidatore, integra il tra-
smettitore con tecnologia Blue-
tooth
® , il microprocessore per il trat-
tamento dei segnali ed il software di
gestione.
Il microfono integrato nella mostri-
na fissata su plafoniera anteriore è un
componente di alta qualità, progetta-
to per garantire la comunicazione ot-
timale in tutte le condizioni.
Sul volante si trovano due tasti, Ae
B-fig. 1che permettono di attivare
tutte le funzioni del sistema vivavoce.Premere il tasto A-fig. 1per:
– terminare una chiamata;
– rifiutare una chiamata.
Premere il tasto B-fig. 1per:
– attivare il riconoscimento vocale;
– accettare la chiamata o la doppia
chiamata;
– ricomporre l’ultimo numero chia-
mato;
– attivare la modalità “riservato”.
Con la pressione contempora-
nea dei tasti A e B-fig. 1 per al-
meno 2 secondi si effettua la can-
cellazione della memoria del si-
stema.
AVVERTENZALa cancellazione
della memoria comporta la discon-
nessione di tutti i telefoni memoriz-
zati, l’eliminazione di tutti i numeri pre-
senti nella memoria del sistema viva-
voce e richiede successivamente una
nuova procedura di connessione per
poter riutilizzare il sistema.TELEFONI CELLULARI
COMPATIBILI
I telefoni cellulari compatibili con il siste-
ma sono riportati nella tabella seguente:
Marca Modello
BENQ SIEMENS EF61
BLACKBERRY 7100, 7290
LG KE800
MOTOROLA E680, E398, E1000, KRZR K1,
MPX220, RAZR2 V8, RIZR Z3,
RIZR Z8, SLVR L7, V3, V80, V500,
V501, V551, V525, V547, V600, V635
NOKIA 2600 CLASSIC, 2630, 3110,
3500, 3650, 3660, 5300, 5500,
6131, 6230, 6230I, 6233/6234,
6260, 6288, 6300, 6310, 6310I,
6600, 6630, 6650, 6670, 6680,
6810, 6820, 7280, 7500 PRISM,
7600, 7610, 7900 PRISM,
8600 LUNA, 8800, 8910, 8910I,
9300, N73, N76, N81 8GB, N90,
N-GAGE, N-GAGE QD, X5700
Panasonic X700
QTEK 8020, S100
SAMSUNG SGH-C180, SGH-D500,
SGH-E370, SGH-E640,
SGH-E730, SGH-E950,
SGH-F500, SGH-J750,
\ SGH-M110, SGH-U700,
SGH-Z400
SHARP GX15, GX30, GX31, GX32, GZ15
SIEMENS S55, S65, SL75
Sony Ericsson K530i, K600i, K750i, K800i,
P1i, P800, P900, T68i, T610,
T630, T650i, V800, W850i,
W880i, W910i, W960, Z600
TELITAL NEOFONE
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:26 Pagina 4

5
SISTEMA VIVAVOCE CON RICONOSCIMENTO VOCALE E TECNOLOGIA Bluetooth
®ATTIVAZIONE DEL SISTEMA
Per attivare il sistema dopo la prima
connessione è sufficiente ruotare la
chiave di avviamento in posizione
MAR. Per connettere il vostro telefo-
no cellulare con il sistema dopo la pri-
ma connessione è necessario entrare
nel veicolo con il telefono cellulare ac-
ceso e funzione Bluetooth
®attivata.
PRIMA CONNESSIONE
DEL TELEFONO CELLULARE
AL SISTEMA
Per effettuare la prima connessione
tra il telefono cellulare e il sistema vi-
vavoce è necessario attivare la funzio-
ne Bluetooth
®sul telefono, seguen-
do le relative istruzioni (consultare il
manuale del proprio telefono). Quan-
do la funzione è attiva, sul display del
telefono compare la relativa icona.
Quando ci si connette per la prima
volta al sistema, si sentirà l’istruzione
“Please, pair device”. Procedere quin-
di con la procedura di connessione tra
telefono cellulare e sistema (consulta-
re il manuale del proprio telefono cel-
lulare).AVVERTENZANel caso in cui
non si desideri utilizzare il sistema vi-
vavoce Bluetooth
®, è possibile ab-
bassare il volume del messaggio "Plea-
se, pair device" impostando il valore
minimo del volume della funzione
PHONE dell'autoradio.
Durante la procedura di con-
nessione comparirà sul display
del telefono cellulare un messag-
gio per inserire il codice di con-
nessione; digitare il codice
“1234” e poi confermare.
Successivamente la connessione si
realizzerà automaticamente a condi-
zione che i due apparecchi si trovino
a pochi metri di distanza. Un segnale
acustico avviserà che la connessione è
stabilita. Di seguito, come esempio,
vengono indicate le operazioni da
compiere per effettuare la prima con-
nessione su alcuni dei telefoni cellula-
ri più diffusi.AVVERTENZAIl sistema funzio-
na soloquando la chiave di avviamen-
to è ruotata in posizione MAR. La
procedura di connessione deve esse-
re effettuata solo la prima volta che si
abbina il telefono cellulare al sistema.
Se alla prima connessione il sistema vi-
vavoce non dovesse pronunciare l’i-
struzione “Please, pair device”, effet-
tuare il reset del sistema premendo
contemporaneamente i tasti Ae B-
fig. 1per almeno 2 secondi.
CONNESSIONE DI
ULTERIORI TELEFONI
Per connettere un ulteriore telefono
cellulare ripetere la procedura effet-
tuata per la prima connessione, fino ad
un massimo di 3 telefoni cellulari. Per
la connessione di ulteriori telefoni cel-
lulari sarà necessaria la cancellazione
del sistema che comporta la discon-
nessione di tutti i numeri presenti nel-
la memoria.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:26 Pagina 5

6
SISTEMA VIVAVOCE CON RICONOSCIMENTO VOCALE E TECNOLOGIA Bluetooth
®CANCELLAZIONE
DEL SISTEMA
Per effettuare la cancellazione della
memoria del sistema premere contem-
poraneamente i tasti A eB-fig. 1per
almeno 2 secondi.
AVVERTENZALa cancellazione
della memoria comporta la discon-
nessione di tutti i telefoni memoriz-
zati, l’eliminazione di tutti i numeri pre-
senti nella memoria del sistema viva-
voce e richiede successivamente una
nuova procedura di connessione per
poter riutilizzare il sistema.
PRIORITÀ DI
COLLEGAMENTO
Nel caso in cui siano stati connessi
almeno 2 telefoni cellulari, il primo ad
essere stato connesso (in ordine di
tempo) risulterà essere quello con la
priorità più elevata. Ciò significa che
all’ingresso nel veicolo, con sistema at-
tivo (chiave su MAR), esso sarà il pri-
mo ad essere cercato e, se presente,
collegato. Se questo non dovesse es-
sere trovato, il sistema procederà al-

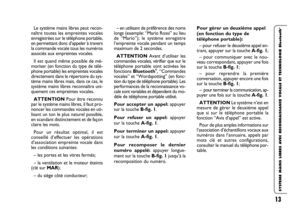

la ricerca degli altri telefoni cellulari.GESTIONE
DELLE CHIAMATE
Di seguito vengono descritte le pro-
cedure generali per la gestione delle
chiamate, valide in linea di massima per
tutti i telefoni cellulari.
Per effettuare una chiamata
in modalità manuale:
– digitare il numero desiderato sulla
tastiera del telefono cellulare;
– premere direttamente il tasto di in-
vio della chiamata sul telefono;
– la telefonata sarà trasferita auto-
maticamente in modalità vivavoce (su
alcuni modelli di telefono cellulare, è
necessario premere il tasto B-fig. 1
per trasferire la chiamata in modalità
vivavoce).Per effettuare una chiamata
con i comandi vocali (previa
associazione dei campioni
vocali ai numeri in rubrica):
– premere il tasto B-fig. 1;
– attendere il segnale acustico e/o la
comparsa della scritta “PHONE” sul
display dell’autoradio;
– pronunciare il nome che si deside-
ra chiamare;
– il sistema ripeterà per conferma il
nome pronunciato e successivamen-
te effettuerà la chiamata;
– se il nome pronunciato dal siste-
ma per conferma è diverso da quello
desiderato, premere il tasto A-fig. 1
e ripetere la procedura.
La chiamata tramite i comandi vocali è
consentita solo per i nomi della rubri-
ca con abbinato un campione vocale.
Il sistema vivavoce può riconoscere
tutti i campioni vocali registrati sul te-
lefono cellulare, consentendo quindi di
chiamare con il comando vocale tutti
i numeri abbinati ai campioni vocali.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:26 Pagina 6
