2008 FIAT FIORINO volant

BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
4
PALUBNÍ DESKA
A OVLÁDACÍ PRVKYPALUBNÍ DESKA . . . . . . . . . . . . . . . . . . . . . . . . 5
SDRUŽENÝ PŘÍSTROJ . . . . . . . . . . . . . . . . . . . . 6
SYMBOLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
SYSTÉM FIAT CODE . . . . . . . . . . . . . . . . . . . . . . 7
KLÍČE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
ALARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
SPÍNACÍ SKŘÍŇKA . . . . . . . . . . . . . . . . . . . . . . . 14
PŘÍSTROJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
DIGITÁLNÍ DISPLEJ . . . . . . . . . . . . . . . . . . . . . . 17
MULTIFUNKČNÍ DISPLEJ . . . . . . . . . . . . . . . . . . 22
PALUBNÍ POČÍTAČ (TRIP COMPUTER) . . . . . . . 31
SEDADLA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
PŘEPÁŽKY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
OPĚRKY HLAVY . . . . . . . . . . . . . . . . . . . . . . . . . 38
VOLANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
ZPĚTNÁ ZRCÁTKA . . . . . . . . . . . . . . . . . . . . . . . 39
TOPENÍ A VENTILACE . . . . . . . . . . . . . . . . . . . . 41
TOPENÍ A VENTILACE . . . . . . . . . . . . . . . . . . . . 43 MANUÁLNĚ ŘÍZENÁ KLIMATIZACE . . . . . . . . . 46
VNĚJŠÍ OSVĚTLENÍ . . . . . . . . . . . . . . . . . . . . . . . 49
STÍRAČE A OSTŘIKOVAČE . . . . . . . . . . . . . . . . . 51
STROPNÍ SVÍTILNY . . . . . . . . . . . . . . . . . . . . . . 53
OVLÁDACÍ PRVKY . . . . . . . . . . . . . . . . . . . . . . . 56
VYBAVENÍ INTERIÉRU . . . . . . . . . . . . . . . . . . . . 58
DVEŘE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
OVLÁDÁNÍ OKEN . . . . . . . . . . . . . . . . . . . . . . . 66
ZAVAZADLOVÝ PROSTOR . . . . . . . . . . . . . . . . 67
KAPOTA MOTORU . . . . . . . . . . . . . . . . . . . . . . 70
STŘEŠNÍ NOSIČ ZAVAZADEL/LYŽÍ . . . . . . . . . . 72
SVĚTLOMETY . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
SYSTÉM ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
SYSTÉM EOBD . . . . . . . . . . . . . . . . . . . . . . . . . . 76
PARKOVACÍ ČIDLA . . . . . . . . . . . . . . . . . . . . . . 77
AUTORÁDIO . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
INSTALACE ELEKTRICKÝCH/ELEKTRONICKÝCH
ZAŘÍZENÍ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
ČERPÁNÍ PALIVA . . . . . . . . . . . . . . . . . . . . . . . . 81
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ . . . . . . . . 82
P P
A A
L L
U U
B B
N N
Í Í

D D
E E
S S
K K
A A

A A

O O
V V
L L
Á Á
D D
A A
C C
Í Í

P P
R R
V V
K K
Y Y
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:43 Stránka 4

SPÍNACÍ SKŘÍŇKA
Klíč lze otočit do tří různých poloh,
obr. 10:

STOP: motor je vypnutý, je možno
vytáhnout klíč, řízení je zamknuté.
Některá elektrická zařízení (např.
autorádio, centrální zamykání
dveří, alarm atd.) může fungovat.

MAR: jízdní poloha. Všechna elek-
trická zařízení mohou pracovat.

AVV: startování motoru.
Spínací skříňka je vybavena elektro-
nickým bezpečnostním zařízením,
které vyžaduje v případě neúspěšného
pokusu o startování motoru před
dalším pokusem otočení klíče do
polohy
STOP.
ZÁMEK ŘÍZENÍ
Zamknutí řízení
Je-li klíč ve spínací skříňce v poloze
STOP, vytáhněte klíč a pootočte
volantem, až se řízení zamkne.
Odemknutí řízení
Mírně pootáčejte volantem a přitom
otočte klíč ve spínací skříňce do polo-
hy
MAR.
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
14
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
Obr. 10F0T0039m
Nikdy nevytahujte klíč ze
spínací skříňky za jízdy. Při
prvním pohybu volantem by došlo
k zamknutí řízení. Toto platí vždy,
i v případě tažení vozu. Jsou přísně
zakázány neodborné úpravy řízení
a sloupku řízení (např. montáž
zabezpečení proti odcizení), které
by kromě narušení funkce systému
a zániku záruky mohly způsobit
závažné bezpečnostní problémy
a zánik homologační konformity
vozu.
POZOR
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:44 Stránka 14

33
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
SEDADLA
PŘEDNÍ SEDADLA, obr. 21
Podélné nastavení
Zvedněte páku Aa posuňte sedadlo
dopředu nebo dozadu: při řízení
musejí ruce spočívat na věnci volantu.
Nastavení sklonu opěradla
Otáčejte růžicí B.
Výškové nastavení sedadla řidiče
(pokud je ve výbavě)
Pomocí páky Cje možno zvednout
nebo snížit zadní část sedáku a dosáh-
nout tak nejpohodlnější polohy při
řízení.
UPOZORNĚNÍ Nastavení je možno
provádět jen tehdy, sedí-li někdo na
sedadle.
Nastavení bederní opěrky
sedadla řidiče
(pokud je ve výbavě)
Otáčejte kolečkem DPro nastavení
opěrky podle bederní páteře.
Vyhřívání sedadel
(je-li ve výbavě)
Když je klíč ve spínací skříňce v polo-
ze
MAR, stisknutím tlačítka A-obr.
22
zapnete/vypnete tuto funkci.
Zapnutí je signalizováno svícením
LED diody v tlačítku.
Obr. 21F0T0153m
Obr. 22
A
F0T0205m
Jakékoli nastavení smíte
provádět pouze ve stojícím
voze.
POZOR
Po uvolnění páky se vždy
ujistěte, že je sedadlo zaji-
štěno v kolejnicích tak, že se poku-
síte posunout sedadlem dopředu
a dozadu. Nedostatečné zajištění
může způsobit neočekávaný pohyb
sedadla a zapříčinit ztrátu kontroly
nad vozem.
POZOR
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:44 Stránka 33

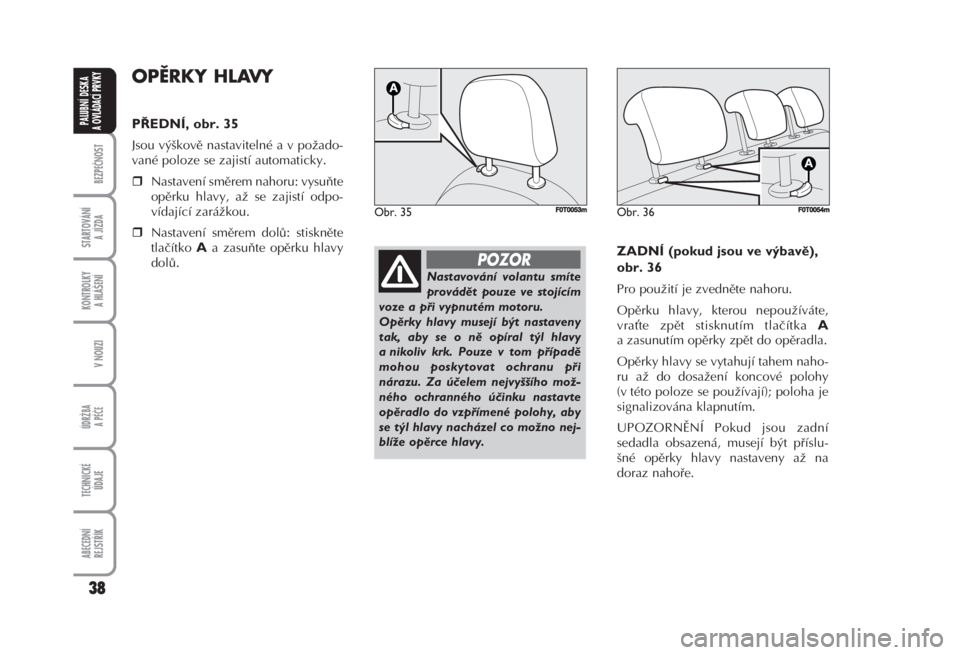

OPĚRKY HLAVY
PŘEDNÍ, obr. 35
Jsou výškově nastavitelné a v požado-
vané poloze se zajistí automaticky.
Nastavení směrem nahoru: vysuňte
opěrku hlavy, až se zajistí odpo-
vídající zarážkou.
Nastavení směrem dolů: stiskněte
tlačítko
Aa zasuňte opěrku hlavy
dolů. ZADNÍ (pokud jsou ve výbavě),
obr. 36
Pro použití je zvedněte nahoru.
Opěrku hlavy, kterou nepoužíváte,
vrate zpět stisknutím tlačítka
A
a zasunutím opěrky zpět do opěradla.
Opěrky hlavy se vytahují tahem naho-
ru až do dosažení koncové polohy
(v této poloze se používají); poloha je
signalizována klapnutím.
UPOZORNĚNÍ Pokud jsou zadní
sedadla obsazená, musejí být příslu-
šné opěrky hlavy nastaveny až na
doraz nahoře.
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
38
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
Obr. 35F0T0053mm F0T0054mObr. 36F0T0054m
Nastavování volantu smíte
provádět pouze ve stojícím
voze a při vypnutém motoru.
Opěrky hlavy musejí být nastaveny
tak, aby se o ně opíral týl hlavy
a nikoliv krk. Pouze v tom případě
mohou poskytovat ochranu při
nárazu. Za účelem nejvyššího mož -
ného ochranného účinku nastavte
opěradlo do vzpřímené polohy, aby
se týl hlavy nacházel co možno nej-
blíže opěrce hlavy.
POZOR
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:44 Stránka 38

VOLANT
U některých verzí je volant nastavitel-
ný výškově i podélně.
Nastavení se provádí následovně:
uvolněte páku
A - obr. 37zatla-
čením dopředu (poloha
1);
volant nastavte;
zablokujte páku
Apřitažením
kvo lantu (poloha
2).
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
(pokud je ve výbavě), obr. 38
Je vybaveno bezpečnostním mecha-
nismem, který jej při prudkém nárazu
uvolní.
Pomocí páčky
Amůžete nastavit
zrcátko do dvou různých poloh: nor-
mální nebo proti oslnění.
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Manuální přiklopení zrcátka
V případě potřeby (např. při průjezdu
velmi úzkým prostorem) je možno
vnější zpětná zrcátka přiklopit z polo-
hy
A - obr. 39do polohy B.
39
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
Obr. 37F0T0040m
Nastavování volantu smíte
provádět pouze ve stojícím
voze a při vypnutém motoru.
POZOR
Vnější zpětná zrcátka mají
zakřivenou odraznou plo-
chu, a proto mírně zkreslují vnímání
vzdálenosti.
POZOR
Jsou přísně zakázány neod-
borné úpravy řízení a sloup -
ku řízení (např. montáž zabezpečení
proti odcizení), které by kromě naru-
šení funkce systému a zániku záruky
mohly způsobit závažné bezpečnost-
ní problémy a zánik homologační
konformity vozu.
POZOR
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:44 Stránka 39

VNĚJŠÍ OSVĚTLENÍ
Levý pákový přepínač, obr. 49, sdru-
žuje ovládací prvky vnějšího osvětlení
vozu.
Vnější osvětlení vozu funguje pouze
tehdy, když je klíč ve spínací skříňce
v poloze
MAR.
Když svítí vnější světla vozu, je osvět-
len také sdružený přístroj a ovládací
prvky na palubní desce.
SVĚTLA ZHASNUTA
Prstenec je v poloze O.
OBRYSOVÁ SVĚTLA
Otočte prstenec do polohy K.
Ve sdruženém přístroji se rozsvítí kon-
trolka J .
POTKÁVACÍ SVĚTLA
Otočte prstenec do polohy G .
Ve sdruženém přístroji se rozsvítí kon-
trolka J.
DÁLKOVÁ SVĚTLA
Při prstenci v poloze Gpřitáhněte
pákový přepínač k volantu (2. neareto-
vaná poloha). Ve sdruženém přístroji
se rozsvítí kontrolka H .
Dálková světla vypnete přitažením
pákového přepínače směrem k volan-
tu (budou opět svítit potkávací světla).
49
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
SVĚTELNÁ HOUKAČKA
Přitáhněte pákový přepínač k volantu
(1. nearetovaná poloha) v libovolné
poloze prstence. Ve sdruženém pří-
stroji se rozsvítí kontrolka H .
Obr. 49F0T0156m
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:44 Stránka 49

UKAZATELE SMĚRU, obr. 50
Přesuňte pákový přepínač do polohy
(aretovaná):
nahoru (poloha
1): zapnutí pra-
vých ukazatelů směru;
dolů (poloha
2): zapnutí levých
ukazatelů směru.
Ve sdruženém přístroji bude blikat
kontrolka Ynebo W.
Ukazatele směru se vypnou automa-
ticky, když vůz jede opět rovně.
Pokud chcete krátkým blikáním na -
značit změnu jízdního pruhu při mini-
málním pohybu volantem, pákový
přepínač vychylte nahoru nebo dolů
(do nearetované polohy). Pákový pře-
pínač se po uvolnění vrátí do výchozí
polohy.
Funkce “lane change”
(změna jízdního pruhu)
Pokud chcete ukazateli směru nazna-
čit změnu jízdního pruhu, vychylte
levou páku nahoru nebo dolů do nea-
retované polohy na dobu kratší než
půl sekundy.
Zvolené ukazatele směru třikrát blik-
nou a následně se automaticky vyp -
nou.
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
50
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
ZAŘÍZENÍ „FOLLOW ME
HOME“
Tato funkce umožňuje po nastavenou
dobu osvětlovat prostor před vozem.
Aktivace
Funkce se aktivuje přitažením páky
k volantu při klíči ve spínací skříňce
v poloze
STOPnebo při vytaženém
klíči do 2 minut po vypnutí motoru.
Každé přitažení pákového přepínače
k volantu prodlouží dobu svícení svě-
tel o 30 sekund, až na maximální
dobu 210 sekund. Po uplynutí takto
nastavené doby světla automaticky
zhasnou.
Při každém přitažení pákového pře-
pínače k volantu se rozsvítí kontrolka
Jve sdruženém přístroji (současně
se na displeji zobrazí hlášení) (viz
kapitola „Kontrolky a hlášení”) s uve-
denou dobou rozsvícení světel. Kon-
trolka se rozsvítí při prvním pohybu
páky a zůstane rozsvícená až do auto-
matického zhasnutí světel. Každé při-
tažení páky k volantu pouze prodlou-
ží dobu rozsvícení světel.
Deaktivace
Přitáhněte pákový přepínač k volantu
na dobu delší než 2 sekundy.
Obr. 50F0T0157m
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:44 Stránka 50

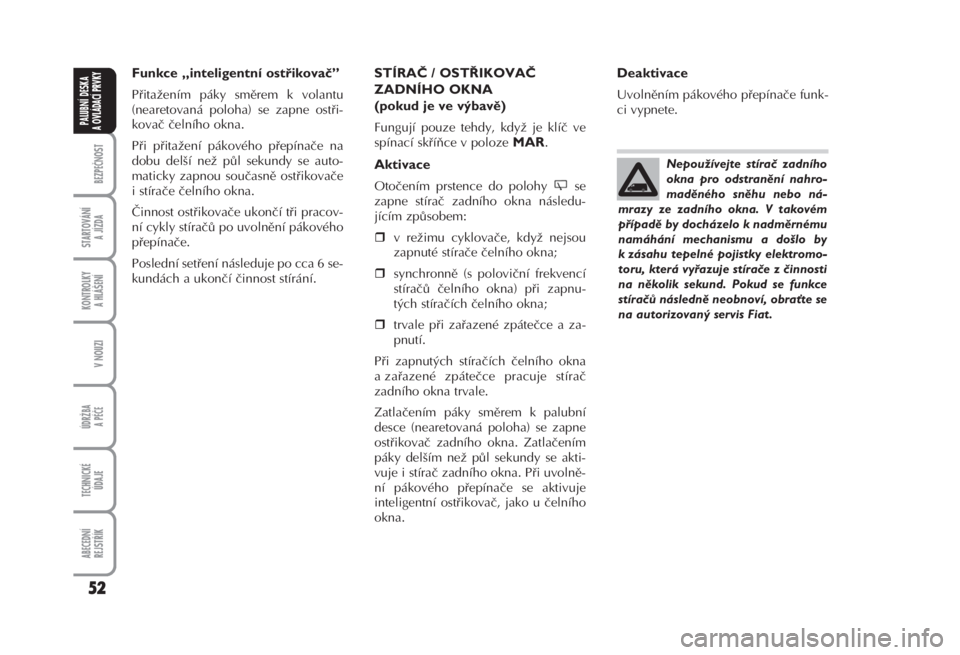

Funkce „inteligentní ostřikovač”
Přitažením páky směrem k volantu
(nearetovaná poloha) se zapne ostři-
kovač čelního okna.
Při přitažení pákového přepínače na
dobu delší než půl sekundy se auto-
maticky zapnou současně ostřikovače
i stírače čelního okna.
Činnost ostřikovače ukončí tři pracov-
ní cykly stíračů po uvolnění pákového
přepínače.
Poslední setření následuje po cca 6 se -
kundách a ukončí činnost stírání.
Deaktivace
Uvolněním pákového přepínače funk-
ci vypnete.
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
52
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
STÍRAČ / OSTŘIKOVAČ
ZADNÍHO OKNA
(pokud je ve výbavě)
Fungují pouze tehdy, když je klíč ve
spínací skříňce v poloze
MAR.
Aktivace
Otočením prstence do polohy se
zapne stírač zadního okna následu-
jícím způsobem:
v režimu cyklovače, když nejsou
zapnuté stírače čelního okna;
synchronně (s poloviční frekvencí
stíračů čelního okna) při zapnu-
tých stíračích čelního okna;
trvale při zařazené zpátečce a za -
pnutí.
Při zapnutých stíračích čelního okna
a zařazené zpátečce pracuje stírač
zadního okna trvale.
Zatlačením páky směrem k palubní
desce (nearetovaná poloha) se zapne
ostřikovač zadního okna. Zatlačením
páky delším než půl sekundy se akti-
vuje i stírač zadního okna. Při uvolně-
ní pákového přepínače se aktivuje
inteligentní ostřikovač, jako u čelního
okna.
Nepoužívejte stírač zadního
okna pro odstranění nahro-
maděného sněhu nebo ná -
mrazy ze zadního okna. V takovém
případě by docházelo k nadměrnému
namáhání mechanismu a došlo by
k zásahu tepelné pojistky elektromo-
toru, která vyřazuje stírače z činnosti
na několik sekund. Pokud se funkce
stíračů následně neobnoví, obraťte se
na autorizovaný servis Fiat.
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:44 Stránka 52
