2007 YAMAHA YZF-R6 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

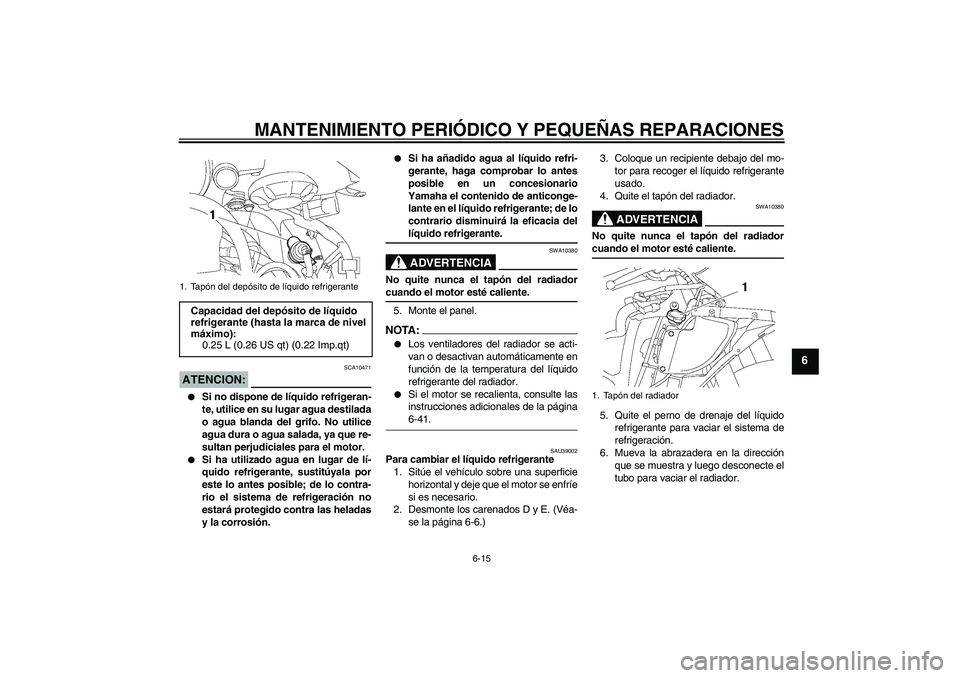

6-15
6
ATENCION:
SCA10471


Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.


Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión.


Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
5. Monte el panel.NOTA:

Los ventiladores del radiador se acti-
van o desactivan automáticamente en
función de la temperatura del líquido
refrigerante del radiador.


Si el motor se recalienta, consulte las
instrucciones adicionales de la página6-41.
SAU39002
Para cambiar el líquido refrigerante
1. Sitúe el vehículo sobre una superficie
horizontal y deje que el motor se enfríe
si es necesario.
2. Desmonte los carenados D y E. (Véa-
se la página 6-6.)3. Coloque un recipiente debajo del mo-
tor para recoger el líquido refrigerante
usado.
4. Quite el tapón del radiador.
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
5. Quite el perno de drenaje del líquido
refrigerante para vaciar el sistema de
refrigeración.
6. Mueva la abrazadera en la dirección
que se muestra y luego desconecte el
tubo para vaciar el radiador.
1. Tapón del depósito de líquido refrigerante Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Tapón del radiador
U2C0S1S0.book Page 15 Thursday, July 6, 2006 6:37 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
7. Desmonte el depósito de líquido refri-
gerante quitando los pernos.
8. Quite el tapón del depósito de líquido
refrigerante y seguidamente ponga el
depósito boca abajo para vaciarlo.9. Cuando haya salido todo el líquido re-
frigerante, lave abundantemente el
sistema de refrigeración con agua lim-
pia del grifo.
10. Monte el depósito de líquido refrige-
rante colocando los pernos.
11. Conecte el tubo del radiador y luego
mueva la abrazadera hasta su posi-
ción original.
12. Coloque el perno de drenaje del líqui-
do refrigerante y apriételo con el par
especificado.
NOTA:Compruebe si la arandela está dañada ycámbiela según sea necesario.13. Vierta líquido refrigerante del tipo re-
comendado en el depósito hasta la
marca de nivel máximo y seguidamen-
te coloque el tapón.
14. Vierta líquido refrigerante del tipo re-
comendado en el radiador hasta que
esté lleno.
1. Perno de drenaje del líquido refrigerante
2. Brida de tubo
3. Tubo del radiador
1. Tapón del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
3. Perno
Par de apriete:
Perno de drenaje del líquido refrige-
rante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporción de la mezcla anticonge-
lante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al eti-
leno glicol con inhibidores de corro-
sión para motores de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos to-
dos los pasos):
2.30 L (2.43 US qt) (2.02 Imp.qt)
Capacidad del depósito de líquido re-
frigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U2C0S1S0.book Page 16 Thursday, July 6, 2006 6:37 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
ATENCION:
SCA10471


Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.


Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión.


Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.
15. Coloque el tapón del radiador, arran-
que el motor, déjelo al ralentí durante
algunos minutos y luego párelo.
16. Extraiga el tapón del radiador para
comprobar el nivel de líquido refrige-
rante en el radiador. Si es necesario,
añada líquido refrigerante hasta que
este llegue a la parte superior del ra-
diador; seguidamente coloque el ta-
pón del radiador.17. Arranque el motor y compruebe si el
vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.
18. Monte los carenados.
SAU36762
Filtro de aire Se debe cambiar el filtro de aire según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Haga cambiar el filtro de aire en un conce-
sionario Yamaha.
U2C0S1S0.book Page 17 Thursday, July 6, 2006 6:37 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
SAU21381
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21771
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500


La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).


La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
1. Juego libre del cable del aceleradorU2C0S1S0.book Page 18 Thursday, July 6, 2006 6:37 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.

¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida decontrol o un accidente grave. Ase-
gúrese de que el peso total del con-
ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.


No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.


Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.


Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.


Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
90–193 kg (198–425 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
Carga máxima*:
193 kg (425 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U2C0S1S0.book Page 19 Thursday, July 6, 2006 6:37 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

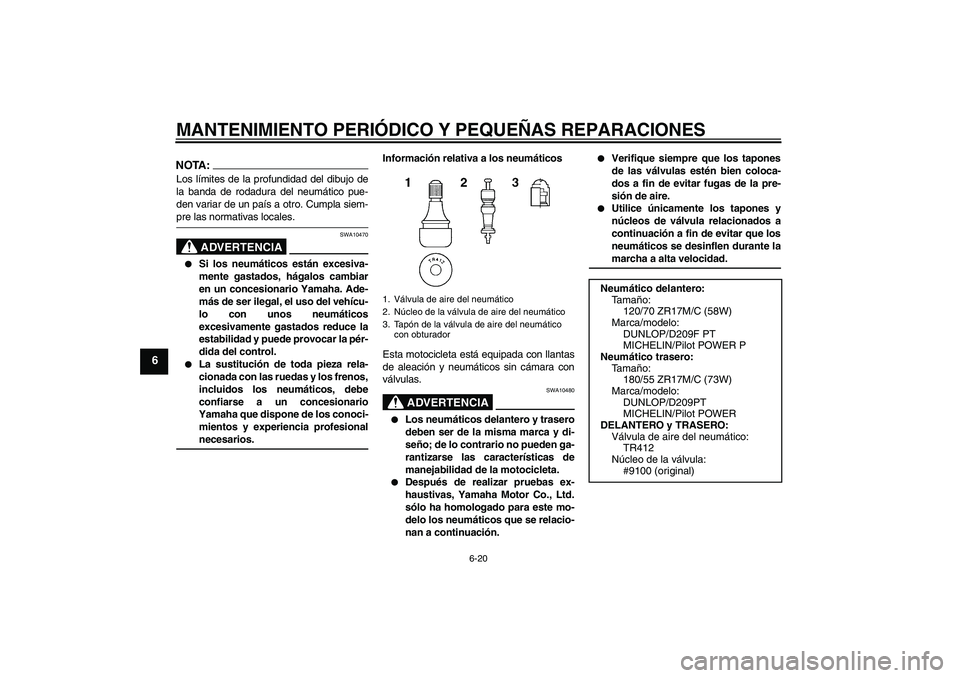

6-20
6
NOTA:Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
ADVERTENCIA
SWA10470


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10480


Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad de la motocicleta.


Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-
nan a continuación.


Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de la pre-
sión de aire.


Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
DUNLOP/D209F PT
MICHELIN/Pilot POWER P
Neumático trasero:
Ta m año:
180/55 ZR17M/C (73W)
Marca/modelo:
DUNLOP/D209PT
MICHELIN/Pilot POWER
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U2C0S1S0.book Page 20 Thursday, July 6, 2006 6:37 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

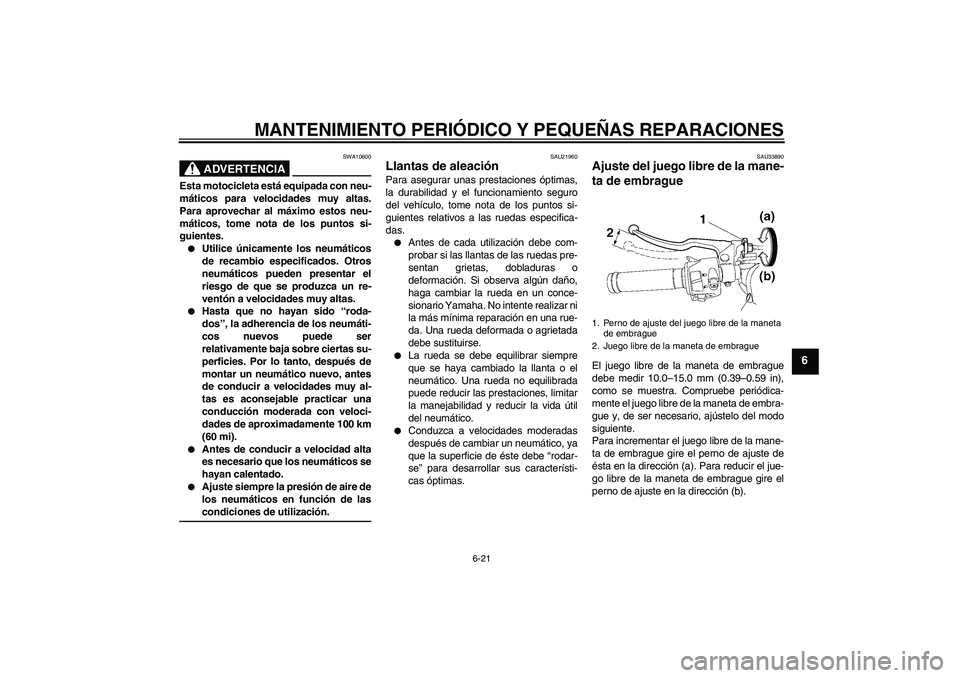

6-21
6
ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.

Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.


Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).


Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.


Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU33890
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
Para incrementar el juego libre de la mane-
ta de embrague gire el perno de ajuste de
ésta en la dirección (a). Para reducir el jue-
go libre de la maneta de embrague gire el
perno de ajuste en la dirección (b).1. Perno de ajuste del juego libre de la maneta
de embrague
2. Juego libre de la maneta de embrague
U2C0S1S0.book Page 21 Thursday, July 6, 2006 6:37 PM

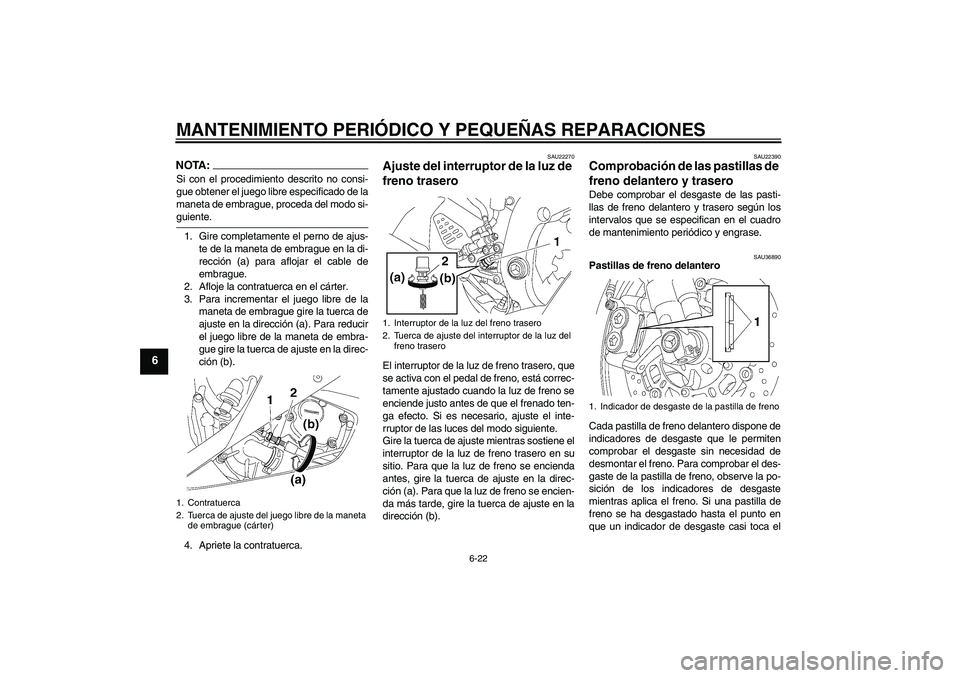

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
NOTA:Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado de la
maneta de embrague, proceda del modo si-guiente.
1. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
2. Afloje la contratuerca en el cárter.
3. Para incrementar el juego libre de la
maneta de embrague gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
4. Apriete la contratuerca.
SAU22270
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es necesario, ajuste el inte-
rruptor de las luces del modo siguiente.
Gire la tuerca de ajuste mientras sostiene el
interruptor de la luz de freno trasero en su
sitio. Para que la luz de freno se encienda
antes, gire la tuerca de ajuste en la direc-
ción (a). Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección (b).
SAU22390
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36890
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la po-
sición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en
que un indicador de desgaste casi toca el
1. Contratuerca
2. Tuerca de ajuste del juego libre de la maneta
de embrague (cárter)
1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste del interruptor de la luz del
freno trasero
1. Indicador de desgaste de la pastilla de freno
U2C0S1S0.book Page 22 Thursday, July 6, 2006 6:37 PM
