ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2040 mm (80.3 in)
Anchura total:
700 mm (27.6 in)
Altura total:
1100 mm (43.3 in)
Altura del asiento:
850 mm (33.5 in)
Distancia entre ejes:
1380 mm (54.3 in)
Holgura mínima al suelo:
130 mm (5.12 in)
Radio de giro mínimo:
3600 mm (141.7 in)Peso:Con aceite y combustible:
182.0 kg (401 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
599.0 cm³
Calibre × Carrera:
67.0 × 42.5 mm (2.64 × 1.67 in)
Relación de compresión:
12.80 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
2.60 L (2.75 US qt) (2.29 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.30 L (2.43 US qt) (2.02 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceite
Combustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
17.5 L (4.62 US gal) (3.85 Imp.gal)
Cantidad de reserva de combustible:
3.5 L (0.92 US gal) (0.77 Imp.gal)Inyector de combustible:Fabricante:
DENSO
Modelo/cantidad:
297500-0640/4, 297500-0660/4Bujía(s):Fabricante/modelo:
NGK/CR10EK
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
85/41 (2.073)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
45/16 (2.813)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U2C0S1S0.book Page 1 Thursday, July 6, 2006 6:37 PM

ESPECIFICACIONES
8-2
8
Relación de engranajes:
1a:
31/12 (2.583)
2a:
32/16 (2.000)
3a:
30/18 (1.667)
4a:
26/18 (1.444)
5a:
27/21 (1.286)
6a:
23/20 (1.150)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
24.00 °
Base del ángulo de inclinación:
97.0 mm (3.82 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D209F PT
Fabricante/modelo:
MICHELIN/Pilot POWER PNeumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)Fabricante/modelo:
DUNLOP/D209PT
Fabricante/modelo:
MICHELIN/Pilot POWER
Carga:Carga máxima:
193 kg (425 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
Condiciones de carga:
90–193 kg (198–425 lb)
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)
U2C0S1S0.book Page 2 Thursday, July 6, 2006 6:37 PM

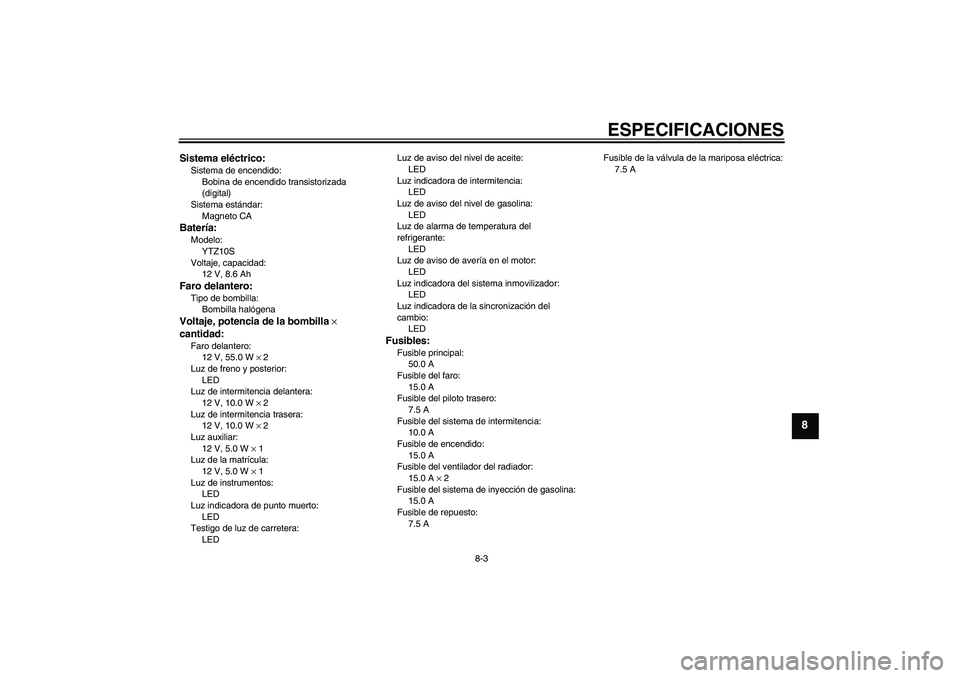

ESPECIFICACIONES
8-3
8
Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 55.0 W × 2
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LEDLuz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LED
Luz indicadora de la sincronización del
cambio:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del piloto trasero:
7.5 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de repuesto:
7.5 AFusible de la válvula de la mariposa eléctrica:
7.5 A
U2C0S1S0.book Page 3 Thursday, July 6, 2006 6:37 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U2C0S1S0.book Page 1 Thursday, July 6, 2006 6:37 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26520
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-18.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
SAU38931
Para uso monoplaza Para el uso como monoplaza, con la com-
pra del vehículo se entrega aparte una cu-
bierta especial para colocarla en lugar del
asiento del pasajero, así como unas tapas
para introducirlas en los orificios del carena-
do después de desmontar las estriberas del
pasajero. Haga instalar o desmontar estos
elementos en un concesionario Yamaha y,
si es preciso, efectúe los cambios oportu-
nos en la documentación con referencia a
las plazas.
1. Etiqueta del modelo
U2C0S1S0.book Page 2 Thursday, July 6, 2006 6:37 PM

INDEXAAceite del motor y cartucho del filtro de
aceite .................................................. 6-11
Alarma antirrobo (opcional)................... 3-13
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ........................ 6-36
Arranque del motor ................................. 5-1
Asientos ................................................ 3-18BBatería .................................................. 6-30
Bombilla de la luz de la matrícula,
cambio ................................................ 6-35
Bombilla de la luz de posición
delantera............................................. 6-35
Bombilla del faro, cambio...................... 6-33
Bombilla del intermitente, cambio ......... 6-34
Bujías, comprobación ........................... 6-10CCaballete lateral .................................... 3-26
Caballete lateral, comprobación y
engrase............................................... 6-28
Cable del portacascos .......................... 3-19
Cables, comprobación y engrase ......... 6-26
Cadena de transmisión, limpieza y
engrase............................................... 6-26
Cambio.................................................... 5-2
Carenados y paneles, desmontaje y
montaje ................................................. 6-6
Catalizador ............................................ 3-18
Cojinetes de las ruedas,
comprobación ..................................... 6-30
Color mate, precaución ........................... 7-1
Conjunto amortiguador, ajuste .............. 3-23Conmutador de la luz de cruce/
carretera ............................................. 3-14
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadro de mantenimiento y engrase
periódicos ............................................. 6-2
Cuadros de identificación de averías ... 6-41
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-30EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire.......................................... 6-17
Fusibles, cambio................................... 6-31GGasolina ............................................... 3-17HHolgura de la válvula ............................ 6-18
Horquilla delantera, ajuste .................... 3-20
Horquilla delantera, comprobación ....... 6-29IIdentificación de averías ....................... 6-40
Indicador multifunción............................. 3-7
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-14
Interruptor de intermitencia................... 3-14
Interruptor de la bocina......................... 3-14
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-22
Interruptor de luces de emergencia ...... 3-14
Interruptor de paro del motor ................ 3-14Interruptor de ráfagas............................ 3-14
Interruptores del manillar ...................... 3-13
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-24
Juego libre de la maneta de embrague,
ajuste .................................................. 6-21
Juego libre del cable del acelerador,
comprobación ..................................... 6-18LLíquido de freno, cambio....................... 6-24
Líquido de freno, comprobación............ 6-23
Líquido refrigerante ............................... 6-14
Lista de comprobaciones previas............ 4-2
Luces indicadoras de intermitencia ......... 3-4
Luz de aviso de avería del motor ............ 3-7
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-34
Luz indicadora de la sincronización del
cambio .................................................. 3-7
Luz indicadora del sistema
inmovilizador ......................................... 3-7
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ............................ 3-15
Maneta de freno .................................... 3-15
Manetas de freno y embrague,
revisión y engrase............................... 6-28
U2C0S1S0.book Page 1 Thursday, July 6, 2006 6:37 PM

INDEX
NNeumáticos........................................... 6-18
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPara uso monoplaza............................... 9-2
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-22
Pedal de cambio ................................... 3-15
Pedal de freno ...................................... 3-16
Pedales de freno y cambio,
comprobación y engrase .................... 6-27
Pivotes del basculante, engrase........... 6-29
Puño del acelerador y cable,
comprobación y engrase .................... 6-27RRodaje del motor .................................... 5-3
Rueda (delantera)................................. 6-36
Ruedas ................................................. 6-21
Rueda (trasera) .................................... 6-38SSistema de corte del circuito de
encendido ........................................... 3-27
Sistema EXUP ...................................... 3-26
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-25TTapón del depósito de gasolina............ 3-16
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-18
U2C0S1S0.book Page 2 Thursday, July 6, 2006 6:37 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
