Page 65 of 90
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U11CP0P0.book Page 25 Friday, September 15, 2006 9:24 AM
Page 66 of 90
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU23370
Bateria Este modelo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.PRECAUÇÃO:
PCA10620
Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo poderá provocar danos permanente-mentes na bateria.
AV I S O
PWA10760
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
1. Terminal de bateria negativo
2. Terminal de bateria positivo
3. Bateria
U11CP0P0.book Page 26 Friday, September 15, 2006 9:24 AM
Page 67 of 90
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO:
PCA10630
Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.
Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU42581
Substituição dos fusíveis O fusível principal, o fusível do sistema de
injecção de combustível e a caixa de fusí-
veis, que contém os fusíveis para os dife-
rentes circuitos, encontram-se por baixo do
assento do condutor. (Consulte a página
3-15.)
Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Desprenda a faixa para bateria e, de-
pois, retire a cobertura da bateria.
2. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
3. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.1. Faixa para bateria
2. Cobertura da bateria
U11CP0P0.book Page 27 Friday, September 15, 2006 9:24 AM
Page 68 of 90
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
4. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
5. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
1. Fusível principal
2. Caixa de fusíveis
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
1. Fusível do sistema de sinalização
2. Fusível da ignição
3. Fusível da luz de estacionamento
4. Fusível da ventoinha do radiador
5. Fusível de reserva (para conta-quilómetros e
relógio)
6. Fusível do farol dianteiro
7. Fusível de substituição
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível do sistema de injecção:
10.0 A
Fusível de reserva:
10.0 A
Fusível da ventoinha do radiador:
20.0 A
U11CP0P0.book Page 28 Friday, September 15, 2006 9:24 AM
Page 69 of 90
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
6. Instale a cobertura da bateria e, de-
pois, prenda a faixa para bateria no
suporte.
PAU42890
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com uma lâm-
pada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Retire a cobertura do suporte do sinal
de mudança de direcção, retirando as
cavilhas.
2. Retire o farol dianteiro, retirando as
cavilhas de cada lado.3. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.
4. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.1. Cobertura do suporte do sinal de mudança
de direcção
2. Cavilha
1. Cavilha
1. Cobertura da lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
U11CP0P0.book Page 29 Friday, September 15, 2006 9:24 AM
Page 70 of 90
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
AV I S O
PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-fecido.
5. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.PRECAUÇÃO:
PCA10660
Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um pano
humedecido com álcool ou diluente.
6. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
7. Instale a unidade do farol dianteiro, co-
locando as respectivas cavilhas.
8. Coloque a cobertura do suporte do si-
nal de mudança de direcção na posi-
ção original e, depois, instale as
cavilhas.9. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
1. Não toque na parte em vidro da lâmpada.
U11CP0P0.book Page 30 Friday, September 15, 2006 9:24 AM
Page 71 of 90
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
PAU24131
Substituição da lâmpada da luz
do travão/farolim traseiro 1. Retire a lente da luz do travão/farolim
traseiro, retirando os respectivos para-
fusos.
2. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando os respecti-
vos parafusos.
PRECAUÇÃO:
PCA10680
Não aperte demasiado os parafusos,pois a lente poderá partir.
PAU24210
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo os respectivos
parafusos.
2. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando os respecti-
vos parafusos.
1. Parafuso
1. Parafuso
U11CP0P0.book Page 31 Friday, September 15, 2006 9:24 AM

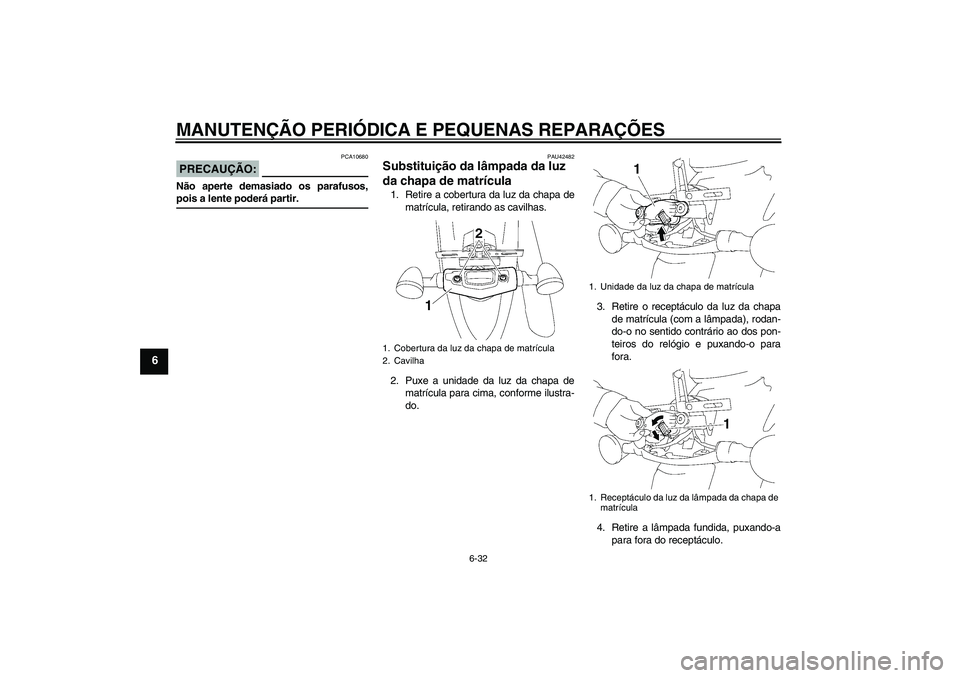

Page 72 of 90
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
PRECAUÇÃO:
PCA10680
Não aperte demasiado os parafusos,pois a lente poderá partir.
PAU42482
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a cobertura da luz da chapa de
matrícula, retirando as cavilhas.
2. Puxe a unidade da luz da chapa de
matrícula para cima, conforme ilustra-
do.3. Retire o receptáculo da luz da chapa
de matrícula (com a lâmpada), rodan-
do-o no sentido contrário ao dos pon-
teiros do relógio e puxando-o para
fora.
4. Retire a lâmpada fundida, puxando-a
para fora do receptáculo.1. Cobertura da luz da chapa de matrícula
2. Cavilha
1. Unidade da luz da chapa de matrícula
1. Receptáculo da luz da lâmpada da chapa de
matrícula
