2007 YAMAHA XVS1300A Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU42560
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 5.0–10.0 mm (0.20–0.39 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção (a). Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção (b).3. Se for possível obter a folga da ala-
vanca da embraiagem especificada
conforme descrito acima, aperte a
contraporca e ignore o resto do proce-
dimento, caso contrário prossiga
como descrito a seguir.
4. Rode a cavilha ajustadora totalmente
na direcção (a) para desapertar o cabo
da embraiagem.
5. Retire os painéis B e C. (Consulte a
página 6-6.)
6. Desaperte a contraporca mais abaixo
no cabo da embraiagem.
7. Para aumentar a folga da alavanca da
embraiagem, rode a porca ajustadora
na direcção (a). Para reduzir a folga da
alavanca da embraiagem, rode a por-
ca ajustadora na direcção (b).8. Aperte ambas as contraporcas.
9. Instale os painéis.1. Contraporca (alavanca da embraiagem)
2. Cavilha ajustadora da folga da alavanca da
embraiagem
3. Folga da alavanca da embraiagem
1. Porca ajustadora da folga da alavanca da
embraiagem (cabo da embraiagem)
2. Contraporca (cabo da embraiagem)
U11CP0P0.book Page 17 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
PAU22092
Ajuste da folga da alavanca do
travão A folga da alavanca do travão deverá medir
2.0–5.0 mm (0.08–0.20 in) como ilustrado.
Verifique periodicamente a folga da alavan-
ca do travão e, se necessário, ajuste-a
como se segue.
1. Desaperte a contraporca na alavanca
do travão.
2. Para aumentar a folga da alavanca do
travão, rode o parafuso ajustador na
direcção (a). Para reduzir a folga da
alavanca do travão, rode o parafuso
ajustador na direcção (b).
3. Aperte a contraporca.
AV I S O
PWA10630


Depois de ajustar a folga da alavan-
ca do travão, verifique a folga e cer-
tifique-se de que o travão está a
funcionar correctamente.


Uma sensação suave ou esponjosa
na alavanca do travão pode indicar
a presença de ar no sistema hidráu-
lico. Se houver ar no sistema hi-
dráulico, solicite a um
concessionário Yamaha que san-
gre o sistema antes de utilizar o mo-
tociclo. O ar no sistema hidráulico
diminuirá o desempenho dos tra-
vões, o que poderá resultar na per-da de controlo e num acidente.
PAU22270
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão, como se segue:
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se acen-
da mais cedo, rode a porca ajustadora na
direcção (a). Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção (b).
1. Contraporca
2. Parafuso ajustador da folga da alavanca do
travão
3. Folga da alavanca do travão
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
U11CP0P0.book Page 18 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que as ranhuras indicadoras de desgas-te tenham quase desaparecido, solicite a
um concessionário Yamaha que substitua
as pastilhas do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU22580
Verificação do nível de líquido
dos travões Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
1. Ranhura indicadora de desgaste da pastilha
do travão
1. Espessura do revestimento
1. Marca do nível mínimo
1. Marca do nível mínimo
U11CP0P0.book Page 19 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água fará o ponto de ebulição do fluidodescer significativamente e poderá re-
sultar na formação de uma bolsa de
vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22730
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões: Substitua de qua-
tro em quatro anos.
Líquido dos travões recomendado:
DOT 4
U11CP0P0.book Page 20 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PAU23040
Folga da correia de transmissão A folga da correia de transmissão deve ser
verificada e ajustada nos intervalos especi-
ficados na tabela de lubrificação e manu-
tenção periódica.
PAU38410
Verificação da folga da correia de trans-
missão
1. Coloque o veículo no descanso late-
ral.
2. Observe a posição actual da correia
da transmissão, utilizando as marcas
próximas do orifício de verificação da
correia de transmissão.NOTA :
As marcas junto do orifício de verificação da
correia de transmissão têm uma distânciade 5.0 mm (0.2 in) entre si.3. Observe a posição da correia de trans-
missão após aplicação de uma força
de 45 N (4.5 kgf, 10 lbf) na correia com
um calibrador da tensão da correia
como ilustrado.
NOTA:Poderá obter um calibrador da tensão dacorreia num concessionário Yamaha.4. Calcule a folga da correia de transmis-
são, subtraindo a medição observada
no passo 2 da medição observada no
passo 3.
5. Se a folga da correia de transmissão
estiver incorrecta, solicite o ajuste a
um concessionário Yamaha.1. Correia de transmissão
2. Marcas
3. Folga da correia de transmissão
1. Calibrador da tensão da correia
Folga da correia de transmissão:
5.0–7.0 mm (0.20–0.28 in)
U11CP0P0.book Page 21 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU23100
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AV I S O
PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-gurança.
PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU23131
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais. Lubrificante recomendado:
Óleo do motor
U11CP0P0.book Page 22 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6

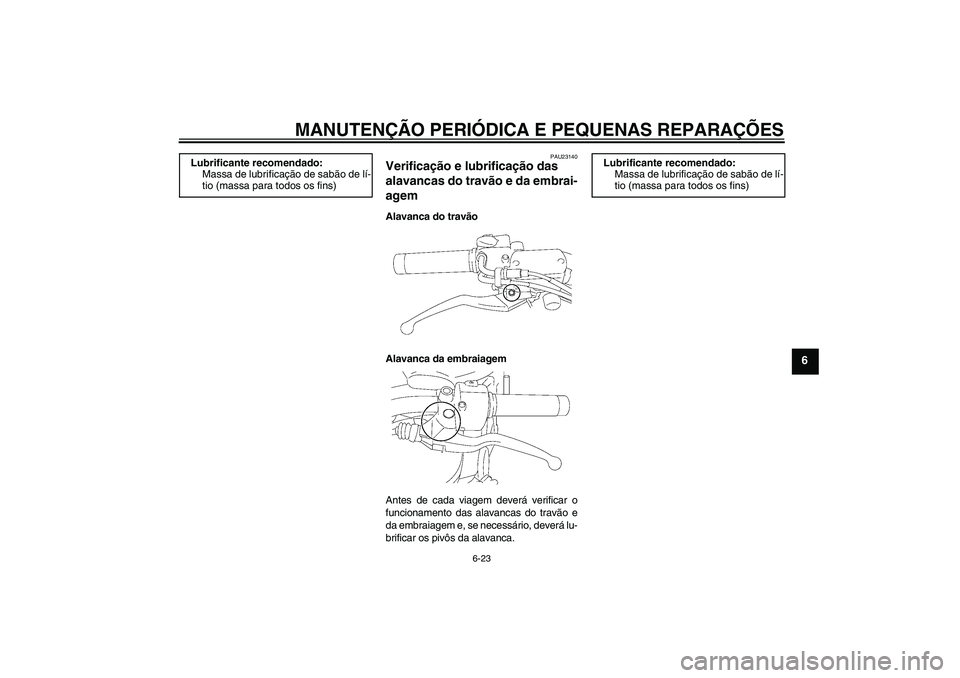

PAU23140
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
U11CP0P0.book Page 23 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PAU23200
Verificação e lubrificação do des-
canso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10730
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamahaque o verifique ou repare.
PAUM1650
Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU23250
Lubrificação da suspensão tra-
seira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U11CP0P0.book Page 24 Friday, September 15, 2006 9:24 AM
