2007 YAMAHA XVS1300A Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-1
6
PAU17240
A segurança é uma obrigação do proprietá-
rio. A inspecção, ajuste e lubrificação perió-
dicos manterão o seu veículo no estado
mais seguro e eficiente possível. Os pontos
mais importantes de inspecção, ajuste e lu-
brificação são explicados nas páginas a se-
guir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia ge-
ral em condições normais de condução. No
entanto, DEPENDENDO DAS CONDI-
ÇÕES CLIMÁTICAS, DO TERRENO, DA
LOCALIZAÇÃO GEOGRÁFICA E DA UTI-
LIZAÇÃO INDIVIDUAL, OS INTERVALOS
DE MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
AV I S O
PWA10320
Se não estiver familiarizado com o traba-
lho de manutenção, solicite a um con-cessionário Yamaha que o efectue.
PAU17360
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se por baixo do assento do condu-
tor. (Consulte a página 3-15.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTA:Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionárioYamaha que o faça por si.
AV I S O
PWA10350
As modificações não aprovadas pela
Yamaha podem provocar perda de de-
sempenho e tornar a utilização do veícu-
lo insegura. Consulte um
concessionário Yamaha antes de tentarfazer alterações.
1. Jogo de ferramentas do proprietário
U11CP0P0.book Page 1 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
PAU17705
Tabela de lubrificação e manutenção periódica NOTA:

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos.


A partir dos 50000 km, repita os intervalos de manutenção, começando a partir dos 10000 km.


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
1*Tubo de combustívelVerifique se os tubos de combustível apresentam fendas
ou danos.√√√√ √
2 Velas de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.√√
4 Elemento do filtro de arSubstitua.√
5 EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
6*Tr a vão dianteiroVerifique o funcionamento, o nível de líquido e se existem
fugas de líquidos no veículo.√√√√√ √
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
7*Tr a vão traseiroVerifique o funcionamento, o nível de líquido e se existem
fugas de líquidos no veículo.√√√√√ √
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
U11CP0P0.book Page 2 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-3
6
8*Tubos dos travõesVerifique se apresentam fendas ou danos.√√√√ √
Substitua. De 4 em 4 anos
9*RodasVerifique se apresentam desgaste ou danos.√√√√
10*PneusVerifique a profundidade da face de rolamento e se exis-
tem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√ √
11*Rolamentos de rodaVerifique se os rolamentos estão soltos ou se apresentam
danos.√√√√
12*Braço oscilanteVerifique o funcionamento e se apresenta uma folga ex-
cessiva.√√√√
Lubrifique com massa de lubrificação de sabão de lítio. A cada 50000 km
13*Correia de transmissãoVerifique a tensão da correia.
Certifique-se de que a roda traseira está devidamente ali-
nhada.A cada 4000 km
14*Rolamentos da direc-
çãoVerifique a folga dos rolamentos e se a direcção está du-
ra.√√√√√
Lubrifique com massa de lubrificação de sabão de lítio. A cada 20000 km
15*Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.√√√√ √
16 Descanso lateralVerifique o funcionamento.
Lubrifique.√√√√ √
17*Interruptor do descan-
so lateralVerifique o funcionamento.√√√√√ √
18*Forquilha dianteiraVerifique o funcionamento e se apresenta fuga de óleo.√√√√ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
U11CP0P0.book Page 3 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

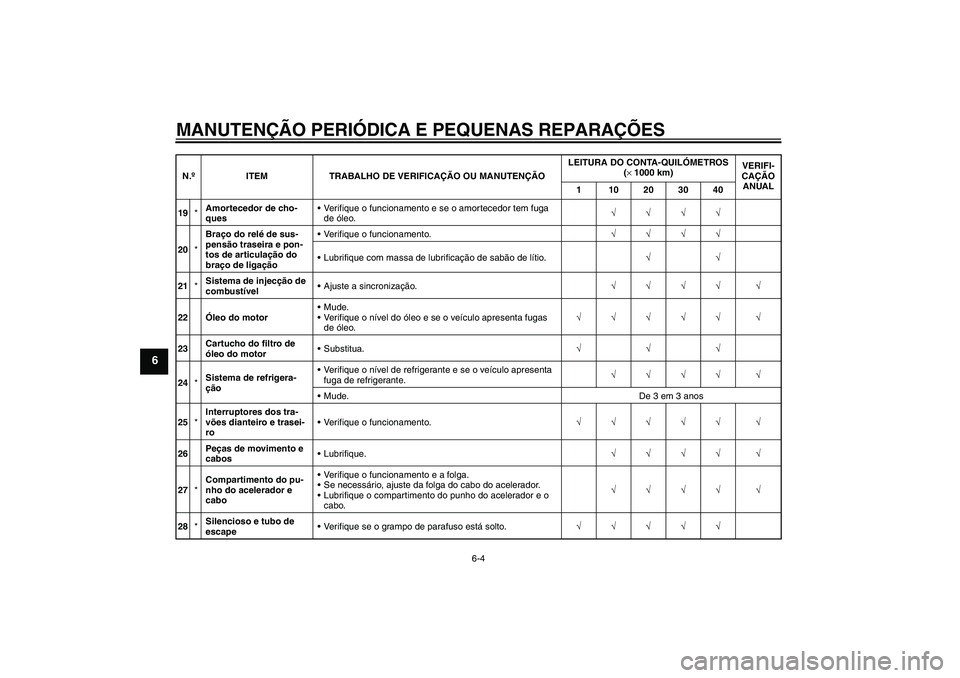

6-4
6
19*Amortecedor de cho-
quesVerifique o funcionamento e se o amortecedor tem fuga
de óleo.√√√√
20*Braço do relé de sus-
pensão traseira e pon-
tos de articulação do
braço de ligaçãoVerifique o funcionamento.√√√√
Lubrifique com massa de lubrificação de sabão de lítio.√√
21*Sistema de injecção de
combustívelAjuste a sincronização.√√√√ √
22Óleo do motorMude.
Verifique o nível do óleo e se o veículo apresenta fugas
de óleo.√√√√√ √
23Cartucho do filtro de
óleo do motorSubstitua.√√√
24*Sistema de refrigera-
çãoVerifique o nível de refrigerante e se o veículo apresenta
fuga de refrigerante.√√√√ √
Mude.De 3 em 3 anos
25*Interruptores dos tra-
vões dianteiro e trasei-
roVerifique o funcionamento.√√√√√ √
26Peças de movimento e
cabosLubrifique.√√√√ √
27*Compartimento do pu-
nho do acelerador e
caboVerifique o funcionamento e a folga.
Se necessário, ajuste da folga do cabo do acelerador.
Lubrifique o compartimento do punho do acelerador e o
cabo.√√√√ √
28*Silencioso e tubo de
escapeVerifique se o grampo de parafuso está solto.√√√√√ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040U11CP0P0.book Page 4 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

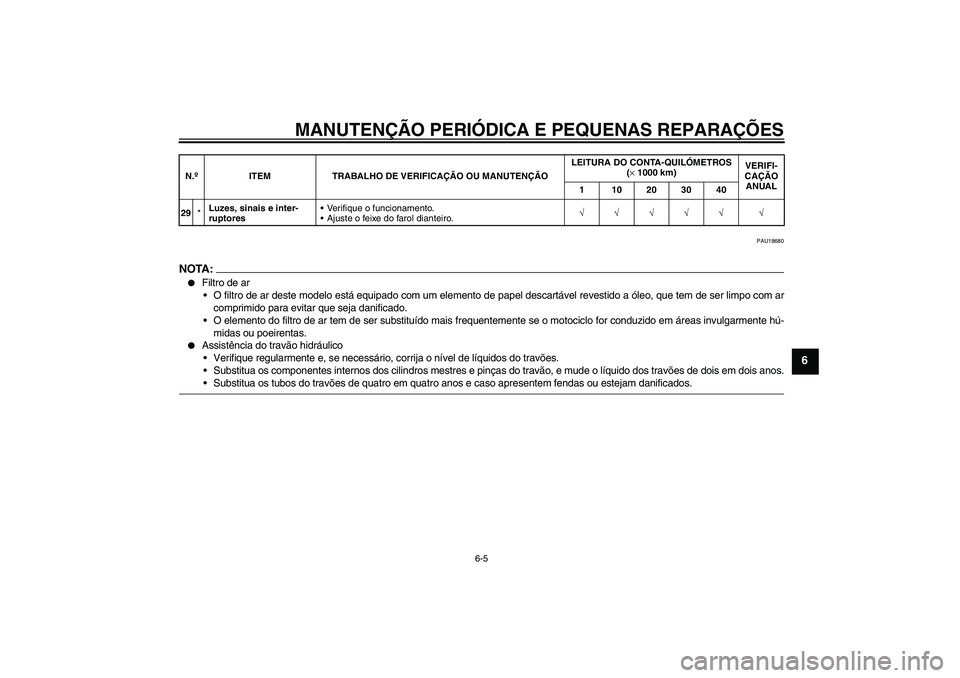

6-5
6
PAU18680
NOTA :

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que tem de ser limpo com ar
comprimido para evitar que seja danificado.
O elemento do filtro de ar tem de ser substituído mais frequentemente se o motociclo for conduzido em áreas invulgarmente hú-
midas ou poeirentas.


Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
29*Luzes, sinais e inter-
ruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√ √ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
U11CP0P0.book Page 5 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

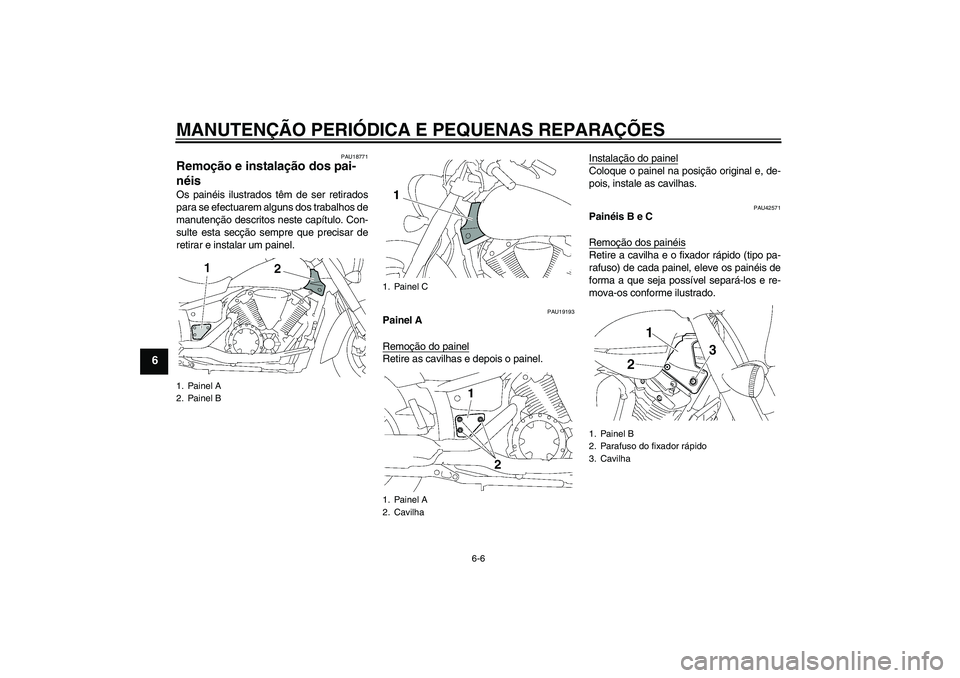

6-6
6
PAU18771
Remoção e instalação dos pai-
néis Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU19193
Painel A
Remoção do painelRetire as cavilhas e depois o painel.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale as cavilhas.
PAU42571
Painéis B e C
Remoção dos painéisRetire a cavilha e o fixador rápido (tipo pa-
rafuso) de cada painel, eleve os painéis de
forma a que seja possível separá-los e re-
mova-os conforme ilustrado.
1. Painel A
2. Painel B
1. Painel C
1. Painel A
2. Cavilha
1. Painel B
2. Parafuso do fixador rápido
3. Cavilha
U11CP0P0.book Page 6 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
Instalação dos painéisEncaixe os prolongamentos do painel B nas
respectivas ranhuras do painel C, coloque
os painéis nas posições originais e instale
as cavilhas e os fixadores rápidos (tipo pa-
rafuso).
PAU42430
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que são fáceis de verifi-
car. Uma vez que o calor e os resíduos
provocarão a erosão lenta da vela de igni-
ção, as velas de ignição deverão ser remo-
vidas e verificadas de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado das velas de ig-
nição pode revelar o estado do motor.
Remoção de uma vela de ignição
1. Retire a cobertura da vela de ignição
apropriada (traseira direita ou diantei-
ra esquerda), retirando as cavilhas.
2. Retire a tampa da vela de ignição.
1. Painel C
2. Cavilha
3. Parafuso do fixador rápido
4. Painel B
1. Painel B
2. Painel C
3. Prolongamento
4. Fenda
1. Cobertura das velas de ignição
2. Cavilha
U11CP0P0.book Page 7 Friday, September 15, 2006 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
3. Retire a vela de ignição conforme ilus-
trado, utilizando a chave de velas in-
cluída no jogo de ferramentas
adicional que foi entregue separada-
mente no acto da compra do veículo.
Verificação das velas de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central de cada vela
de ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).
2. Verifique se todas as velas de ignição
instaladas no motor têm a mesma cor.NOTA:Se qualquer uma das velas apresentar uma
cor claramente diferente, o motor poderá
estar a funcionar de modo inapropriado.
Não tente diagnosticar por si mesmo estetipo de problemas. Em vez disso, solicite a
um concessionário Yamaha que verifique o
veículo.
3. Verifique cada uma das velas de igni-
ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
Instalação de uma vela de ignição
1. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-
rezas existentes nas roscas da vela.
3. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.
4. Instale a tampa da vela de ignição.
5. Instale a cobertura da vela de ignição,
colocando as respectivas cavilhas.
1. Chave de velas
Vela de ignição especificada:
NGK/LMAR7A-91. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U11CP0P0.book Page 8 Friday, September 15, 2006 9:24 AM
