2007 YAMAHA WR 450F ESP

–+ELEC
GLEICHRICHTER/REGLER
KONTROLLIEREN
1. Die Batteriekabel anschließen.
2. Den Motor starten.
3. Mit dem Lichtschalter den
Scheinwerfer und das Rücklicht
einschalten.
4. Kontrollieren:
Ausgangsspannung
Nicht nach Vorgabe → Gleich-
richter/Regler erneuern.
Messkabel (+) → Gelb 1
Messkabel (–) → Schwarz 2
Ausgangs-
spannungMessgerät-
Wahlschalter
12,5–13,5 V
bei
5.000 U/minACV-20
CONTROLE DU REDRESSEUR/
REGULATEUR
1. Raccorder les câbles de la batterie.
2. Mettre le moteur en marche.
3. Allumer le phare et le feu arrière à
l’aide du contacteur d’éclairage.
4. Contrôler:
Tension de sortie
Hors spécifications → Remplacer
le redresseur/régulateur.
Fil (+) du multimètre → fil jaune 1
Fil (–) du multimètre → fil noir 2
Tension de
sortiePosition du
sélecteur du
multimètre
12,5 à
13,5 V à
5.000 tr/minACV-20
COMPROBACIÓN DEL
RECTIFICADOR/REGULADOR
1. Conectar los cables de la batería.
2. Arranque el motor.
3. Encienda el faro y el piloto trasero
con el interruptor de luces.
4. Comprobar:
Voltaje de salida
Fuera del valor especificado →
Cambiar el rectificador/regula-
dor.
Cable (+) del comprobador →
Cable amarillo 1
Cable (–) del comprobador →
Cable negro 2
Voltaje de
salidaPosición del
selector del
comprobador
12,5 ~ 13,5 V
a 5.000 r/minACV-20
ECLAIRAGE
BELEUCHTUNGSANLAGE
SISTEMA DE ILUMINACIÓN
6 - 25

–+ELEC
SISTEMA DE SEÑALIZACIÓN
PROCEDIMIENTO DE REVISIÓN
Si el velocímetro no funciona utilice el procedimiento de comprobación siguiente.
*1 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
NOTA:
Desmontar las piezas siguientes antes de proceder a la revisión.
1) Faro
Utilice las herramientas especiales siguientes en esta revisión.
Comprobador de bolsillo:
YU-3112-C/90890-03112
*1 Comprobar batería. Recargar o cambiar.
Comprobar todos los acopla-
dores y conexiones de cables.Reparar o cambiar.
Comprobar el visor multifun-
ción.Voltaje de
entradaCambiar el mazo de
cables.
Voltaje de
salidaCambiar el visor multi-
función.
Comprobar el sensor de velo-
cidad.Cambiar.
Correcto
Correcto
Correcto
Incorrecto
Incorrecto
Incorrecto Incorrecto
Incorrecto
SISTEMA DE SEÑALIZACIÓN
6 - 26

–+ELEC
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen → Instand setzen,
ggf. erneuern.
EINGANGSSPANNUNG DER
MULTIFUNKTIONSANZEIGE
KONTROLLIEREN
1. Steckverbinder der Multifunkti-
onsanzeige lösen.
2. Den Zündschalter auf “ON” stel-
len.
3. Messen:
Eingangsspannung der Multi-
funktionsanzeige
Nicht nach Vorgabe → Kabel-
baum erneuern.
ACHTUNG:
Darauf achten, dass kein Kurz-
schluss vorliegt, um eine Beschä-
digung der elektrischen Anlage zu
vermeiden.Pluskabel des Messgeräts →
Braun 1
Minuskabel des Messgeräts →
Schwarz 2
Eingangsspan-
nung der Multi-
funktionsanzeigeMessgerät-
Wahlschalter
Mindestens
10 VDCV-20
AUSGANGSSPANNUNG DER
MULTIFUNKTIONSANZEIGE
KONTROLLIEREN
1. Steckverbinder der Multifunkti-
onsanzeige lösen.
2. Den Zündschalter auf “ON” stel-
len. CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
CONTROLE DE LA TENSION
D’ENTREE DE L’ECRAN
MULTIFONCTION
1. Déconnecter la fiche rapide de
l’écran multifonction.
2. Placer le contacteur à clé sur “ON”.
3. Mesurer:
Tension d’entrée de l’écran mul-
tifonction
Hors spécifications → Remplacer
le faisceau de fils.
ATTENTION:
Veiller à ce qu’aucun court-circuit ne
se produise entre les bornes car cela
risque d’endommager les composants
électriques.Fil (+) du multimètre → fil brun 1
Fil (–) du multimètre → fil noir 2
Tension d’entrée
de l’écran multi-
fonctionPosition du
sélecteur du
multimètre
Au moins
10 V20 V c.c.
CONTROLE DE LA TENSION DE
SORTIE DE L’ECRAN
MULTIFONCTION
1. Déconnecter la fiche rapide de
l’écran multifonction.
2. Placer le contacteur à clé sur “ON”.COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES Y
CABLES
1. Comprobar:
Conexión de acopladores y cables
Óxido/flojas/cortocircuito →
Reparar o cambiar.
COMPROBACIÓN DEL VOLTAJE
DE ENTRADA DEL VISOR
MULTIFUNCIÓN
1. Desconecte el acoplador del visor
multifunción.
2. Sitúe el interruptor principal en
“ON”.
3. Medir:
Voltaje de entrada del visor mul-
tifunción
Fuera del valor especificado →
Cambiar el mazo de cables.
ATENCION:
Verifique que no se desarrolle un cor-
tocircuito entre los terminales; ello
podría provocar daños en los compo-
nentes eléctricos. Cable (+) del comprobador →
Cable marrón 1
Cable (–) del comprobador →
Cable negro 2
Voltaje de
entrada del visor
multifunciónPosición del
selector del
comprobador
10 V o supe-
riorVcc-20
COMPROBACIÓN DEL VOLTAJE
DE SALIDA DEL VISOR
MULTIFUNCIÓN
1. Desconecte el acoplador del visor
multifunción.
2. Sitúe el interruptor principal en
“ON”.
SYSTEME DE SIGNALISATION
SIGNALANLAGE
SISTEMA DE SEÑALIZACIÓN
6 - 27

–+ELEC
3. Messen:
Ausgangsspannung der Multi-
funktionsanzeige
Nicht nach Vorgabe → Multi-
funktionsanzeige erneuern.
ACHTUNG:
Darauf achten, dass kein Kurz-
schluss vorliegt, um eine Beschä-
digung der elektrischen Anlage zu
vermeiden.Pluskabel des Messgeräts →
Rot 1
Minuskabel des Messgeräts →
Schwarz/Weiß 2
Ausgangsspan-
nung der Multi-
funktionsanzeigeMessgerät-
Wahlschalter
Mindestens
4,5 VDCV-20
AUSGANGSSPANNUNG DES
GESCHWINDIGKEITSSENSORS
KONTROLLIEREN
1. Dünne Kabel 2, wie in der
Abbildung gezeigt, in den
Geschwindigkeitssensor-Steck-
verbinder 1 stecken und dann
das Messgerät an die Kabel
anschließen.
ACHTUNG:
Die Kabel nicht tiefer als not-
wendig in den Steckverbinder
stecken, um dessen Wasser-
dichtigkeit nicht zu beeinträchti-
gen.
Darauf achten, dass kein Kurz-
schluss vorliegt, um eine
Beschädigung der elektrischen
Anlage zu vermeiden.
2. Den Zündschalter auf “ON” stel-
len. Pluskabel des Messgeräts →
Weiß 3
Minuskabel des Messgeräts →
Schwarz 4
3. Mesurer:
Tension de sortie de l’écran mul-
tifonction
Hors spécifications → Remplacer
l’écran multifonction.
ATTENTION:
Veiller à ce qu’aucun court-circuit ne
se produise entre les bornes car cela
risque d’endommager les composants
électriques.Fil (+) du multimètre → fil rouge 1
Fil (–) du multimètre →
fil noir/blanc 2
Tension de sortie
de l’écran multi-
fonctionPosition du
sélecteur du
multimètre
Au moins 4,5
V20 V c.c.
CONTROLE DE LA TENSION DE
SORTIE DU CAPTEUR DE
VITESSE
1. Introduire les fins conducteurs élec-
triques 1 (fils) dans la fiche rapide
du capteur de vitesse 2, comme
illustré, et y raccorder le multimè-
tre.
ATTENTION:
Ne pas enfoncer les conducteurs
électriques plus que nécessaire; cela
risque en effet de réduire l’étan-
chéité de la fiche rapide.
Veiller à ce qu’aucun court-circuit
ne se produise entre les bornes car
cela risque d’endommager les com-
posants électriques.
2. Placer le contacteur à clé sur “ON”. Fil (+) du multimètre → fil blanc 3
Fil (–) du multimètre → fil noir 4
3. Medir:
Voltaje de salida del visor multi-
función
Fuera del valor especificado →
Cambiar el visor multifunción.
ATENCION:
Verifique que no se desarrolle un cor-
tocircuito entre los terminales; ello
podría provocar daños en los compo-
nentes eléctricos. Cable (+) del comprobador →
Cable rojo 1
Cable (–) del comprobador →
Cable negro/blanco 2
Voltaje de salida
del visor multi-
funciónPosición del
selector del
comprobador
4,5 V o supe-
riorVcc-20
COMPROBACIÓN DEL VOLTAJE
DE SALIDA DEL SENSOR DE
VELOCIDAD
1. Introduzca los conductores eléctri-
cos finos 1 (cable) en el acoplador
del sensor de velocidad 2, como se
muestra, y conecte el comprobador.
ATENCION:
No introduzca los conductores eléc-
tricos más de lo necesario, pues se
puede reducir la estanqueidad del
acoplador.
Verifique que no se desarrolle un
cortocircuito entre los terminales;
ello podría provocar daños en los
componentes eléctricos.
2. Sitúe el interruptor principal en
“ON”. Cable (+) del comprobador →
Cable blanco 3
Cable (–) del comprobador →
Cable negro 4
SYSTEME DE SIGNALISATION
SIGNALANLAGE
SISTEMA DE SEÑALIZACIÓN
6 - 28

7 - 1
TUN
EC700000
TUNING
EC710000
ENGINE
Carburetor setting
•The air/fuel mixture will vary depending on
atmospheric conditions. Therefore, it is nec-
essary to take into consideration the air pres-
sure, ambient temperature, humidity, etc.,
when adjusting the carburetor.
•Perform a test run to check for proper engine
performance (e.g., throttle response) and
spark plug(-s) discoloration or fouling. Use
these readings to determine the best possi-
ble carburetor setting.
NOTE:
It is recommended to keep a record of all car-
buretor settings and external conditions (e.g.,
atmospheric conditions, track/surface condi-
tions, lap times) to make future carburetor set-
ting easier.
WARNING
The carburetor is a part of the fuel line.
Therefore, be sure to install it in a well-
ventilated area, away from flammable
objects and any sources of fire.
Never look into the carburetor intake.
Flames may shoot out from the pipe if the
engine backfires while it is being started.
Gasoline may be discharged from the
accelerator pump nozzle when the carbu-
retor has been removed.
SETTING

TUN
ABSTIMMUNG
MOTOR
Vergaser-Abstimmung
Das Gemisch hängt u. a. von den
atmosphärischen Bedingungen ab.
Luftdruck, -temperatur und -feuch-
tigkeit sind Faktoren, die bei der
Vergaser-Abstimmung mit in
Betracht gezogen werden müssen.
Die Leistung und das Ansprech-
verhalten des Motors sowie der
Zustand der Kerze lassen sich am
besten im einem Testlauf prüfen.
Anhand dieser Ergebnisse kann
der Vergaser optimal eingestellt
werden.
HINWEIS:
Es empfiehlt sich, die jeweiligen
Umstände (atmosphärische Bedin-
gungen, Fahrbahnzustand, Anzahl
Runden usw.) und die entsprechen-
den Vergaser-Einstellungen zwecks
späterer Bezugnahme aufzuzeich-
nen.
WARNUNG
Der Vergaser ist ein Bestandteil
des Kraftstoffsystems. Bei
Arbeiten daher stets auf eine
gute Belüftung sorgen und Feu-
erquellen sowie entzündliche
Stoffe fern halten.
Niemals in den Vergasereinlass
hineinblikken. Beim Starten des
Motors könnten Flammen rück-
schlagen. Auch bei ausgebau-
tem Vergaser könnte Benzin aus
der Beschleunigungspumpe
entweichen.
MISE AU POINT
MOTEUR
Réglage du carburateur
Le mélange air/carburant varie en
fonction des conditions atmosphéri-
ques. Il est donc nécessaire de tenir
compte de la pression de l’air, de la
température ambiante, de l’humidité,
etc., pour le réglage du carburateur.
Effectuer un essai de conduite pour
contrôler les performances du moteur
(par ex. la réponse du moteur) et l’état
des bougies (décoloration ou encrasse-
ment). Utiliser les valeurs obtenues
pour effectuer le meilleur réglage pos-
sible du carburateur.
N.B.:
Il est recommandé de conserver un enre-
gistrement de tous les réglages du carbu-
rateur et des conditions extérieures
(conditions atmosphériques, conditions
de la piste/de la surface, temps intermé-
diaire) pour faciliter les réglages ulté-
rieurs du carburateur.
AVERTISSEMENT
Le carburateur fait partie du circuit
d’alimentation. Par conséquent,
veiller à effectuer le montage dans
un endroit bien aéré, à l’écart de
tout objet inflammable ou de toute
source d’incendie.
Ne jamais regarder dans l’admis-
sion du carburateur. Des flammes
peuvent surgir du tuyau en cas de
retour de flamme du moteur au
démarrage. De l’essence peut
s’écouler de l’injecteur de la pompe
de reprise lorsque le carburateur a
été déposé.
REGLAJE
MOTOR
Ajuste del carburador
La mezcla de aire y combustible varía
según las condiciones atmosféricas.
Por tanto, es necesario tener en cuenta
la presión del aire, la temperatura
ambiente, la humedad, etc., cuando se
vaya a ajustar el carburador.
Efectúe una prueba de marcha para
comprobar las prestaciones del motor
(respuesta al acelerador) y observar si
la bujía está decolorada o engrasada.
Utilice estos datos par determinar el
ajuste óptimo del carburador.
NOTA:
Se recomienda mantener un registro de
todos los ajustes del carburador y las
condiciones externas (condiciones
atmosféricas, condiciones de la calzada/
superficie) para facilitar posteriormente
el ajuste del carburador.
ADVERTENCIA
El carburador forma parte del sis-
tema de combustible. Por tanto, se
debe instalar en un lugar bien venti-
lado, apartado de objetos inflama-
bles y de cualquier fuente de
combustión.
No obture nunca la toma de admi-
sión del carburador. Pueden salir
llamas de la tubería si el motor efec-
túa un autoencendido mientras se
está poniendo en marcha. Cuando
está desmontado el carburador
puede salir gasolina por la tobera de
la bomba de aceleración.
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 1





7

TUN

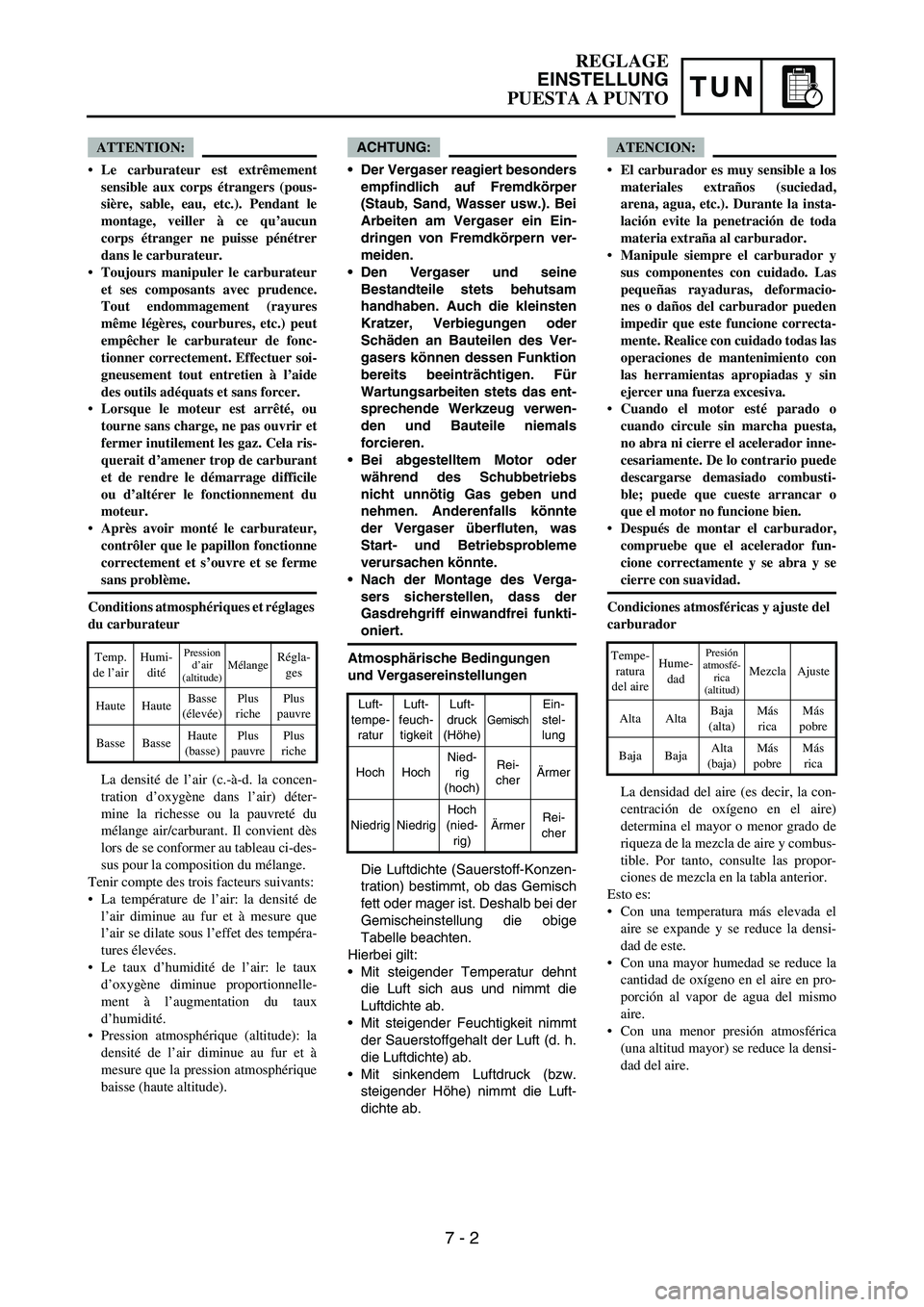

ACHTUNG:
Der Vergaser reagiert besonders
empfindlich auf Fremdkörper
(Staub, Sand, Wasser usw.). Bei
Arbeiten am Vergaser ein Ein-
dringen von Fremdkörpern ver-
meiden.
Den Vergaser und seine
Bestandteile stets behutsam
handhaben. Auch die kleinsten
Kratzer, Verbiegungen oder
Schäden an Bauteilen des Ver-
gasers können dessen Funktion
bereits beeinträchtigen. Für
Wartungsarbeiten stets das ent-
sprechende Werkzeug verwen-
den und Bauteile niemals
forcieren.
Bei abgestelltem Motor oder
während des Schubbetriebs
nicht unnötig Gas geben und
nehmen. Anderenfalls könnte
der Vergaser überfluten, was
Start- und Betriebsprobleme
verursachen könnte.
Nach der Montage des Verga-
sers sicherstellen, dass der
Gasdrehgriff einwandfrei funkti-
oniert.
Atmosphärische Bedingungen
und Vergasereinstellungen
Die Luftdichte (Sauerstoff-Konzen-
tration) bestimmt, ob das Gemisch
fett oder mager ist. Deshalb bei der
Gemischeinstellung die obige
Tabelle beachten.
Hierbei gilt:
Mit steigender Temperatur dehnt
die Luft sich aus und nimmt die
Luftdichte ab.
Mit steigender Feuchtigkeit nimmt
der Sauerstoffgehalt der Luft (d. h.
die Luftdichte) ab.
Mit sinkendem Luftdruck (bzw.
steigender Höhe) nimmt die Luft-
dichte ab.
Luft-
tempe-
raturLuft-
feuch-
tigkeitLuft-
druck
(Höhe)GemischEin-
stel-
lung
Hoch HochNied-
rig
(hoch)Rei-
cherÄrmer
Niedrig NiedrigHoch
(nied-
rig)ÄrmerRei-
cher
ATTENTION:
Le carburateur est extrêmement
sensible aux corps étrangers (pous-
sière, sable, eau, etc.). Pendant le
montage, veiller à ce qu’aucun
corps étranger ne puisse pénétrer
dans le carburateur.
Toujours manipuler le carburateur
et ses composants avec prudence.
Tout endommagement (rayures
même légères, courbures, etc.) peut
empêcher le carburateur de fonc-
tionner correctement. Effectuer soi-
gneusement tout entretien à l’aide
des outils adéquats et sans forcer.
Lorsque le moteur est arrêté, ou
tourne sans charge, ne pas ouvrir et
fermer inutilement les gaz. Cela ris-
querait d’amener trop de carburant
et de rendre le démarrage difficile
ou d’altérer le fonctionnement du
moteur.
Après avoir monté le carburateur,
contrôler que le papillon fonctionne
correctement et s’ouvre et se ferme
sans problème.
Conditions atmosphériques et réglages
du carburateur
La densité de l’air (c.-à-d. la concen-
tration d’oxygène dans l’air) déter-
mine la richesse ou la pauvreté du
mélange air/carburant. Il convient dès
lors de se conformer au tableau ci-des-
sus pour la composition du mélange.
Tenir compte des trois facteurs suivants:
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous l’effet des tempéra-
tures élevées.
Le taux d’humidité de l’air: le taux
d’oxygène diminue proportionnelle-
ment à l’augmentation du taux
d’humidité.
Pression atmosphérique (altitude): la
densité de l’air diminue au fur et à
mesure que la pression atmosphérique
baisse (haute altitude).
Temp.
de l’airHumi-
ditéPression
d’air
(altitude)MélangeRégla-
ges
Haute HauteBasse
(élevée)Plus
richePlus
pauvre
Basse BasseHaute
(basse)Plus
pauvrePlus
riche
ATENCION:
El carburador es muy sensible a los
materiales extraños (suciedad,
arena, agua, etc.). Durante la insta-
lación evite la penetración de toda
materia extraña al carburador.
Manipule siempre el carburador y
sus componentes con cuidado. Las
pequeñas rayaduras, deformacio-
nes o daños del carburador pueden
impedir que este funcione correcta-
mente. Realice con cuidado todas las
operaciones de mantenimiento con
las herramientas apropiadas y sin
ejercer una fuerza excesiva.
Cuando el motor esté parado o
cuando circule sin marcha puesta,
no abra ni cierre el acelerador inne-
cesariamente. De lo contrario puede
descargarse demasiado combusti-
ble; puede que cueste arrancar o
que el motor no funcione bien.
Después de montar el carburador,
compruebe que el acelerador fun-
cione correctamente y se abra y se
cierre con suavidad.
Condiciones atmosféricas y ajuste del
carburador
La densidad del aire (es decir, la con-
centración de oxígeno en el aire)
determina el mayor o menor grado de
riqueza de la mezcla de aire y combus-
tible. Por tanto, consulte las propor-
ciones de mezcla en la tabla anterior.
Esto es:
Con una temperatura más elevada el
aire se expande y se reduce la densi-
dad de este.
Con una mayor humedad se reduce la
cantidad de oxígeno en el aire en pro-
porción al vapor de agua del mismo
aire.
Con una menor presión atmosférica
(una altitud mayor) se reduce la densi-
dad del aire.
Tempe-
ratura
del aireHume-
dadPresión
atmosfé-
rica
(altitud)
Mezcla Ajuste
Alta AltaBaja
(alta)Más
ricaMás
pobre
Baja BajaAlta
(baja)Más
pobreMás
rica
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 2

TUN
Düsennadel-Position einstellen
HINWEIS:
Die Einstellung erfolgt durch Austau-
schen der Standard-Düsennadel
gegen eine entsprechende neue.
Im Bereich zwischen 1/8 und 3/4
geöffneter Drosselklappe lässt das
Gemisch sich mit der Position der
Düsennadel 1 einstellen.
1. Gemisch zu fett im Mittellastbe-
reich
Der Motor läuft unrund und spricht
schlecht auf Gasgeben an. In die-
sem Fall den Düsennadel-Clip um
eine Nut nach oben versetzen, um
die Nadelposition zu senken und
das Gemisch abzumagern.
2. Gemisch zu arm im Mittellastbe-
reich
Der Motor saugt stark und
beschleunigt zögernd.
In diesem Fall den Düsennadel-
Clip um eine Nut nach unten ver-
setzen, um die Nadelposition zu
erhöhen und das Gemisch anzu-
reichern.
Effekt verschiedener Düsennadel-
Clippositionen
È
Leerlauf
É
Völlig geöffnet
15. Nut
23. Nut
34. Nut
Düsennadel einstellen
Die Düsennadel wird durch Aus-
wechseln eingestellt.
* CDN, AUS, NZ und ZA
Alle Düsennadeln weisen identische
Kegel und Schaftlängen auf, aber
der Schaft ist in verschiedenen
Durchmessern erhältlich.

GDDUQ - 4
Clip-Position
Durchmesser
a
des Düsenna-
delschafts Eingebaute
DüsennadelGDDUQ
*GDDSQ
1/4 1/2 3/4
+10%
–10%
1
23
É È
Réglage de la position de l’aiguille
N.B.:
Pour ajuster le réglage, remplacer
l’aiguille standard par l’aiguille spécifi-
que à ce réglage.
Le réglage de la position de l’aiguille 1
affecte l’accélération lorsque le papillon
est ouvert de 1/8 à 3/4.
1. Mélange trop riche aux régimes
intermédiaires
Le moteur manque de souplesse et
l’accélération est irrégulière. Il con-
vient alors, afin d’appauvrir le
mélange, de rehausser d’un cran le
clip d’accrochage de l’aiguille et
d’abaisser cette dernière.
2. Mélange trop pauvre aux régimes
intermédiaires
Le moteur crachote et accélère trop
lentement.
Il faut enrichir le mélange en abais-
sant d’un cran le clip d’accrochage
de l’aiguille et relever celle-ci.
Effets de la modification de la position
de l’aiguille (référence)
È
Ralenti
É
Complètement ouvert
1
Rainure n° 5
2
Rainure n° 3
3
Rainure n° 4
Réglage de l’aiguille
Si l’aiguille demande un réglage, la rem-
placer.
* CDN, AUS, NZ et ZA
Les sections coniques de toutes les
aiguilles ont les mêmes positions de
départ, mais les diamètres des parties
droites peuvent être différents.

GDDUQ - 4
Position du clip
Diamètre
a de la
partie droite Aiguille fournieGDDUQ
*GDDSQ
1/4 1/2 3/4
+10%
–10%
1
23
É È
Ajuste de la posición de la ranura de
la aguja
NOTA:
Para ajustar, cambie la aguja estándar de
tobera por una diseñada para ajustar.
El ajuste de la aguja del surtidor 1
afecta a la aceleración cuando el acelera-
dor está abierto entre 1/8 y 3/4 de gas.
1. Una mezcla demasiado rica a regí-
menes intermedios
Se nota un funcionamiento brusco
del motor y este no acelera con sua-
vidad. En ese caso, suba el clip de la
aguja del surtidor una ranura y baje
la aguja para empobrecer la mezcla.
2. Una mezcla demasiado pobre a
regímenes intermedios
Al motor le cuesta respirar y las
aceleraciones son lentas.
Baje el clip de la aguja del surtidor
una ranura y suba la aguja para enri-
quecer la mezcla.
Efectos de cambiar la posición de la
ranura de la aguja del surtidor (refe-
rencia)
È
Ralentí
É
Completamente abierta
1
Ranura nº 5
2
Ranura nº 3
3
Ranura nº 4
Ajuste de la aguja del surtidor
La aguja del surtidor se ajusta cambián-
dola.
* CDN, AUS, NZ y ZA
Las partes cónicas de todas las agujas de
surtidor tienen las mismas posiciones de
inicio, pero las agujas se encuentran dis-
ponibles con diferentes diámetros de la
parte recta.

GDDUQ - 4
Posición del clip
Diámetro
a de la
parte recta Aguja del surtidor
suministradaGDDUQ
*GDDSQ
1/4 1/2 3/4
+10%
–10%
1
23
É È
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 5
