Page 65 of 76

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
FAU39781
Mise en place de la roue arrière
1. Monter la chaîne de transmission sur
la couronne arrière, puis mettre la roue
en place en insérant l’axe de roue par
le côté droit.N.B.:S’assurer que la fente du flasque de freins’aligne sur la retenue du bras oscillant.
2. Brancher la tige de frein à la biellette
de frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein
sur la tige.
3. Régler la tension de la chaîne de
transmission. (Voir page 6-17.)
4. Monter la rondelle et l’écrou d’axe,
puis reposer la roue arrière sur le sol.5. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
6. Régler la garde de la pédale de frein.
(Voir page 6-16.)
FAU25850
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Fente
2. Retenue
Couple de serrage :
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)
U1P681F0.book Page 28 Tuesday, April 18, 2006 3:00 PM
Page 66 of 76

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU25901
Schéma de diagnostic de pannes
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U1P681F0.book Page 29 Tuesday, April 18, 2006 3:00 PM

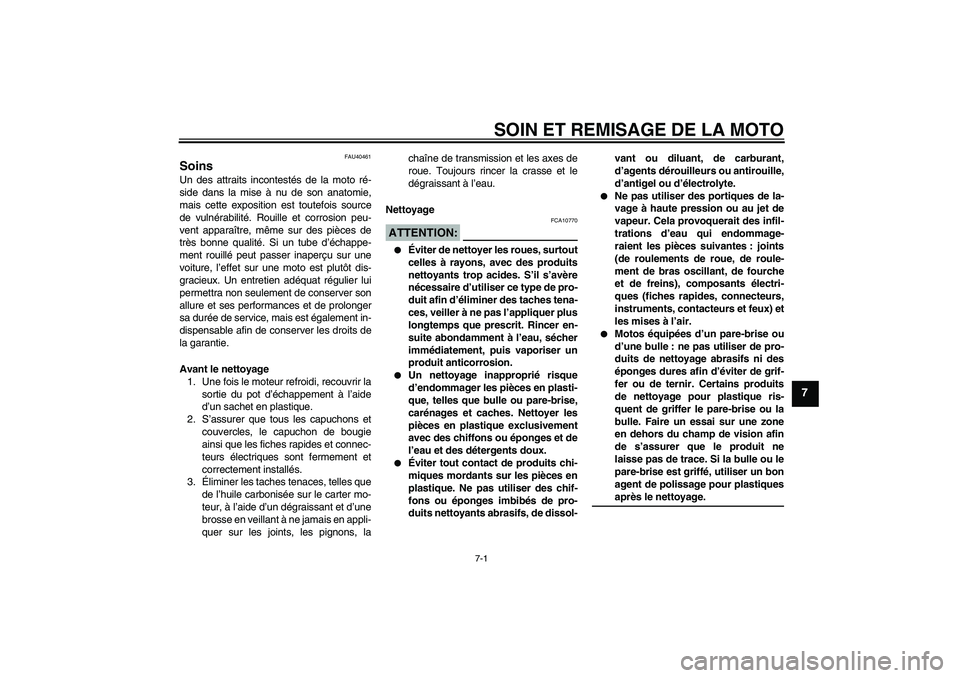

Page 67 of 76

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU40461
Soins Un des attraits incontestés de la moto ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et ses performances et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons et
couvercles, le capuchon de bougie
ainsi que les fiches rapides et connec-
teurs électriques sont fermement et
correctement installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:
FCA10770
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de dissol-vant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.
Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de pro-
duits de nettoyage abrasifs ni des
éponges dures afin d’éviter de grif-
fer ou de ternir. Certains produits
de nettoyage pour plastique ris-
quent de griffer le pare-brise ou la
bulle. Faire un essai sur une zone
en dehors du champ de vision afin
de s’assurer que le produit ne
laisse pas de trace. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiquesaprès le nettoyage.
U1P681F0.book Page 1 Tuesday, April 18, 2006 3:00 PM
Page 68 of 76

SOIN ET REMISAGE DE LA MOTO
7-2
7
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dépo-
ser un chiffon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.
Après utilisation sous la pluie ou à proximitéde la merL’eau accentue l’effet corrosif du sel marin,
et il convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie ou à proximité de la mer.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA14500
S’assurer de ne pas avoir appliqué
d’huile sur les pneus.
Si nécessaire, laver les pneus à
l’eau savonneuse chaude. Effectuer
ensuite un test de conduite afin de
vérifier le freinage et la prise de vi-rages.
ATTENTION:
FCA10800
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
U1P681F0.book Page 2 Tuesday, April 18, 2006 3:00 PM

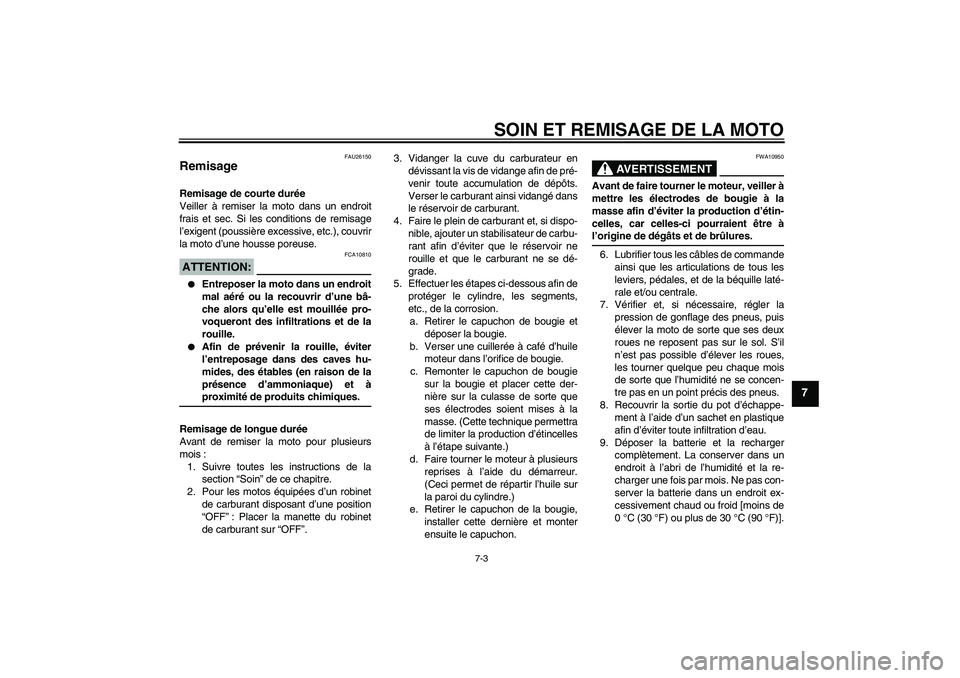

Page 69 of 76

SOIN ET REMISAGE DE LA MOTO
7-3
7
FAU26150
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION:
FCA10810
Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet
de carburant disposant d’une position
“OFF”: Placer la manette du robinet
de carburant sur “OFF”.3. Vidanger la cuve du carburateur en
dévissant la vis de vidange afin de pré-
venir toute accumulation de dépôts.
Verser le carburant ainsi vidangé dans
le réservoir de carburant.
4. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
5. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.
6. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
7. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
8. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
9. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
U1P681F0.book Page 3 Tuesday, April 18, 2006 3:00 PM
Page 70 of 76

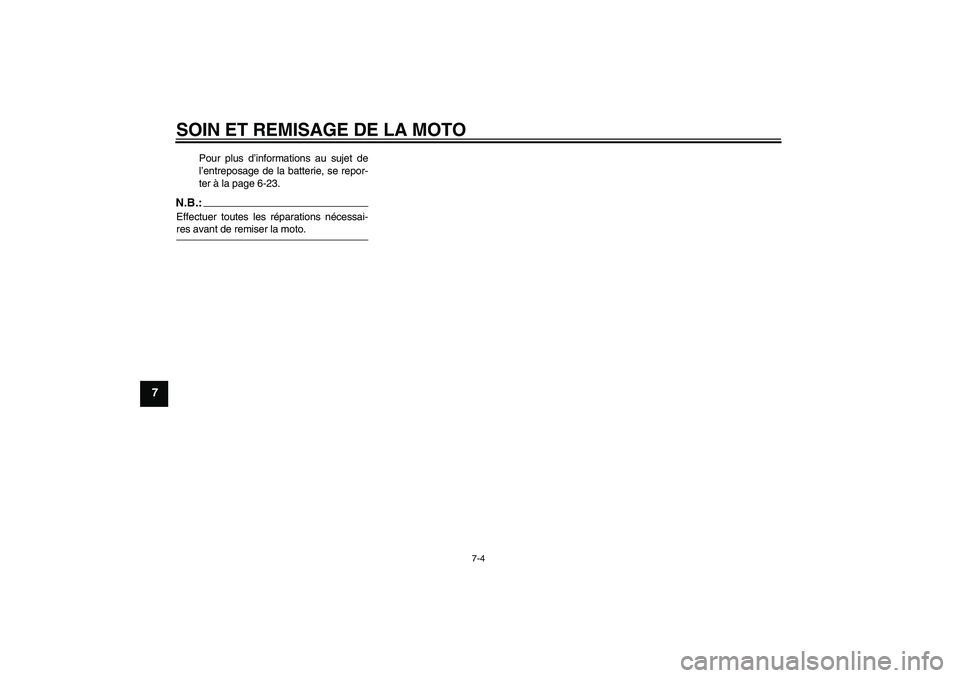

SOIN ET REMISAGE DE LA MOTO
7-4
7
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-23.
N.B.:Effectuer toutes les réparations nécessai-res avant de remiser la moto.U1P681F0.book Page 4 Tuesday, April 18, 2006 3:00 PM
Page 71 of 76

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
1305 mm (51.4 in)
Largeur hors tout:
595 mm (23.4 in)
Hauteur hors tout:
775 mm (30.5 in)
Hauteur de la selle:
555 mm (21.9 in)
Empattement:
925 mm (36.4 in)
Garde au sol:
135 mm (5.31 in)
Rayon de braquage minimum:
1400 mm (55.1 in)Poids:Avec huile et carburant:
57.0 kg (126 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
49.0 cm³ (2.99 cu.in)
Alésage × course:
36.0 × 48.6 mm (1.42 × 1.91 in)
Taux de compression:
9.50 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
(AUS)(AUT)(BEL)(CHE)(DEU)(DNK)(ESP
)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)
(NZL)(PRT)(SWE)(ZAF)
YAMALUBE 4, SAE10W30 ou SAE20W40
(CAN)
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delàQuantité d’huile moteur:
Vidange périodique:
0.80 L (0.85 US qt) (0.70 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
(AUT)(BEL)(CAN)(CHE)(DEU)(DNK)(ESP
)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)
(PRT)(SWE)(ZAF)
Essence sans plomb exclusivement
(AUS)(NZL)
Capacité du réservoir:
3.1 L (0.82 US gal) (0.68 Imp.gal)
Quantité de la réserve:
0.4 L (0.11 US gal) (0.09 Imp.gal)Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
VM11 x 1Bougie(s):Fabricant/modèle:
NGK/CR7HSA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisque et centrifuge
automatique
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
10° 30° 50° 70° 90°
110°
0°
130°F
YAMALUBE 4 (10W30)
or SAE 10W30
YAMALUBE 4 (20W40)
or SAE 20W40
–10° 0° 10° 20° 30°
40° –20°
50°C
U1P681F0.book Page 1 Tuesday, April 18, 2006 3:00 PM
Page 72 of 76

CARACTÉRISTIQUES
8-2
8
Transmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
67/18 (3.722)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
37/13 (2.846)
Type de boîte de vitesses:
Prise constante, 3 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
39/12 (3.250)
2e:
33/19 (1.736)
3e:
28/23 (1.217)
Partie cycle:Type de cadre:
Poutre supérieure tubulaire
Angle de chasse:
25.50 °
Chasse:
34.0 mm (1.34 in)Pneu avant:Type:
Avec chambre
Taille:
2.50-10 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBY
Pneu arrière:Type:
Avec chambre
Taille:
2.50-10 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBYPression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (15 psi) (1.00 kgf/cm²)
Arrière:
100 kPa (15 psi) (1.00 kgf/cm²)
Roue avant:Type de roue:
Roue à rayons
Taille de jante:
10x1.40Roue arrière:Type de roue:
Roue à rayons
Taille de jante:
10x1.40Frein avant:Type:
Frein à tambour
Commande:
À la main droiteFrein arrière:Type:
Frein à tambour
Commande:
Au pied droit
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal
Débattement des roues:
96.0 mm (3.78 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
71.0 mm (2.80 in)Partie électrique:Système d’allumage:
Décharge de condensateur (CDI)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YT4B-BS/GT4B-5
Voltage, capacité:
12 V, 2.3 Ah/12 V, 2.5 AhFusible:Fusible:
10.0 A
U1P681F0.book Page 2 Tuesday, April 18, 2006 3:00 PM
