2007 YAMAHA TTR50 Notices Demploi (in French)

Page 25 of 76

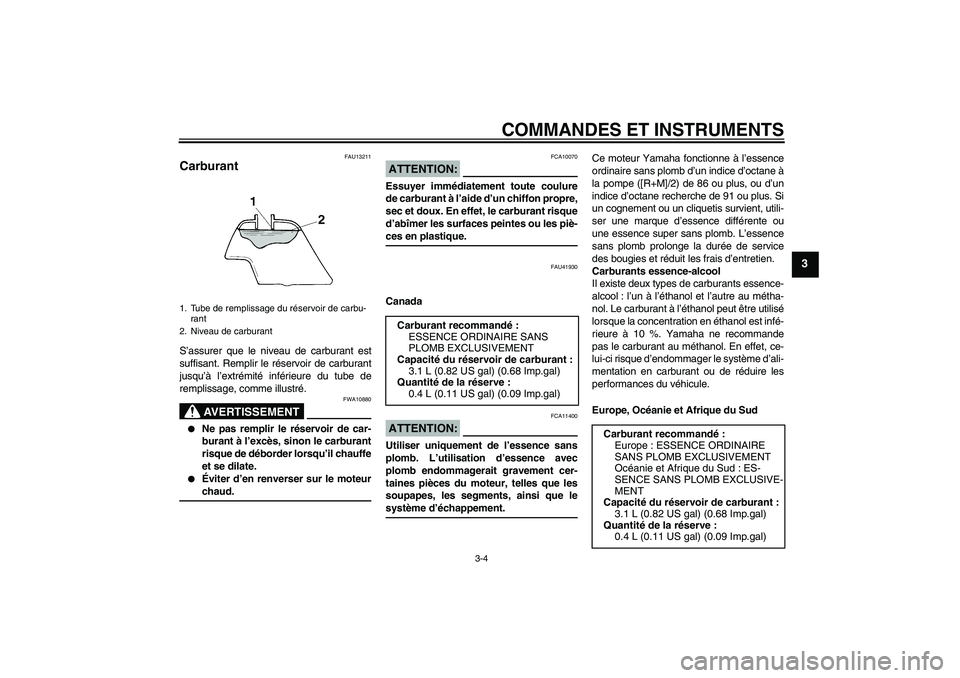

YAMAHA TTR50 2007  Notices Demploi (in French) COMMANDES ET INSTRUMENTS
3-4
3
FAU13211
Carburant S’assurer que le niveau de carburant est
suffisant. Remplir le réservoir de carburant
jusqu’à l’extrémité inférieure du tube de
remplissage

Page 26 of 76

YAMAHA TTR50 2007  Notices Demploi (in French) COMMANDES ET INSTRUMENTS
3-5
3
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles q

Page 27 of 76

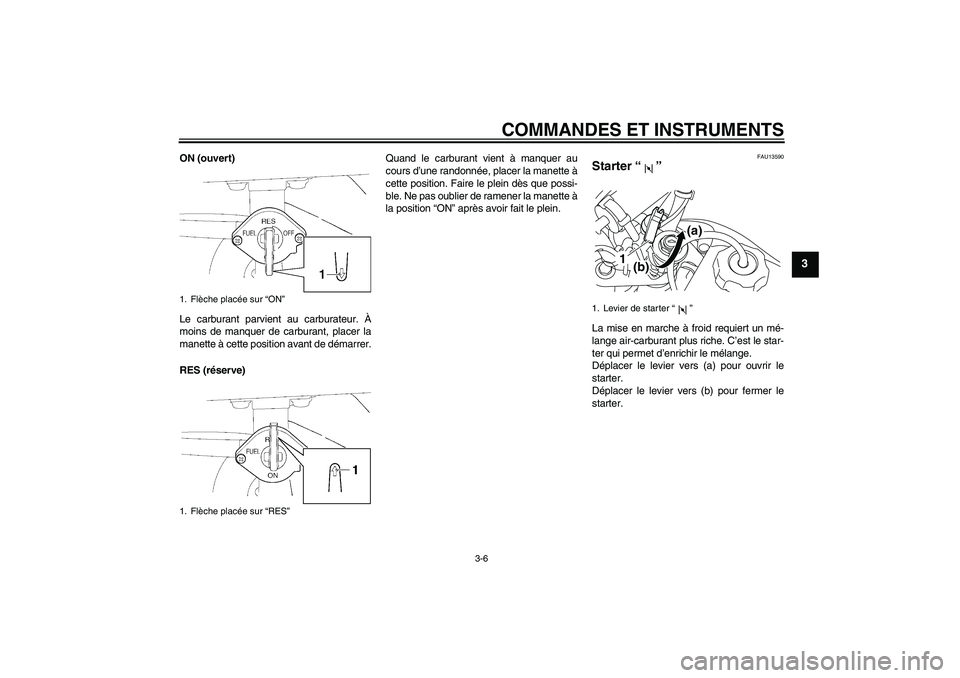

YAMAHA TTR50 2007  Notices Demploi (in French) COMMANDES ET INSTRUMENTS
3-6
3
ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
RES (réserve)Quand le carbur

Page 28 of 76

YAMAHA TTR50 2007  Notices Demploi (in French) COMMANDES ET INSTRUMENTS
3-7
3
FAU13960
Selle Dépose de la selle
Retirer les vis, puis déposer la selle.
Repose de la selle
1. Introduire les pattes de fixation situées
à l’avant de la selle dan

Page 29 of 76

YAMAHA TTR50 2007  Notices Demploi (in French) COMMANDES ET INSTRUMENTS
3-8
3
FAU41610
Coupe-circuit de démarrage Le circuit du coupe-circuit de démarrage
empêche la mise en marche du moteur
lorsqu’une vitesse est engagée.
Contrôler réguli

Page 30 of 76

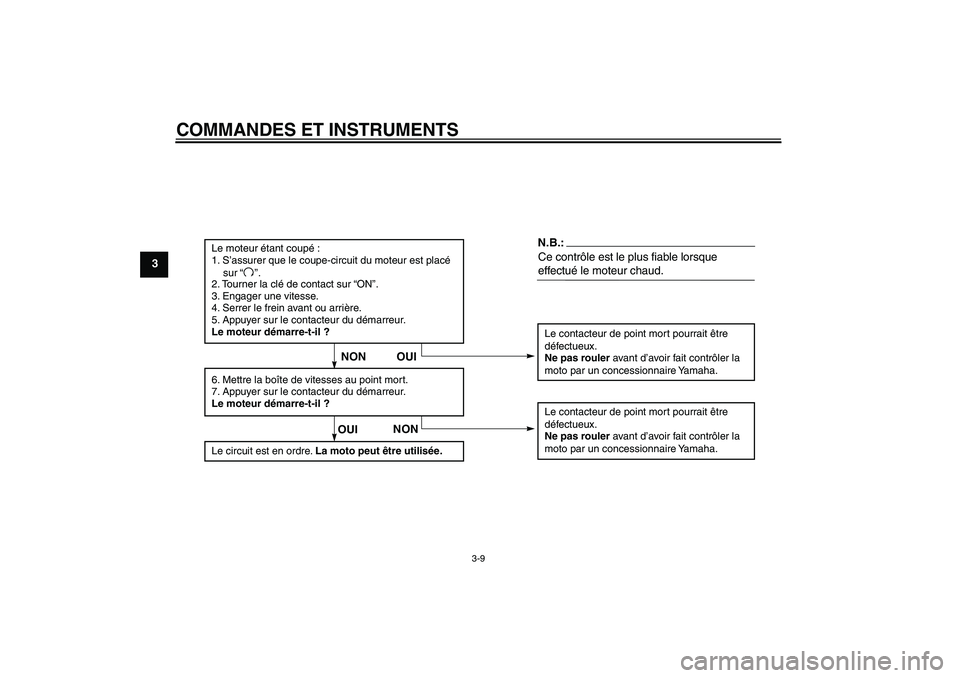

YAMAHA TTR50 2007  Notices Demploi (in French) COMMANDES ET INSTRUMENTS
3-9
3
Le moteur étant coupé :
1. S’assurer que le coupe-circuit du moteur est placé
    sur “    ”.
2. Tourner la clé de contact sur “ON”.
3. Engager une vitesse

Page 31 of 76

YAMAHA TTR50 2007  Notices Demploi (in French) CONTRÔLES AVANT UTILISATION
4-1
4
FAU15591
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon su

Page 32 of 76

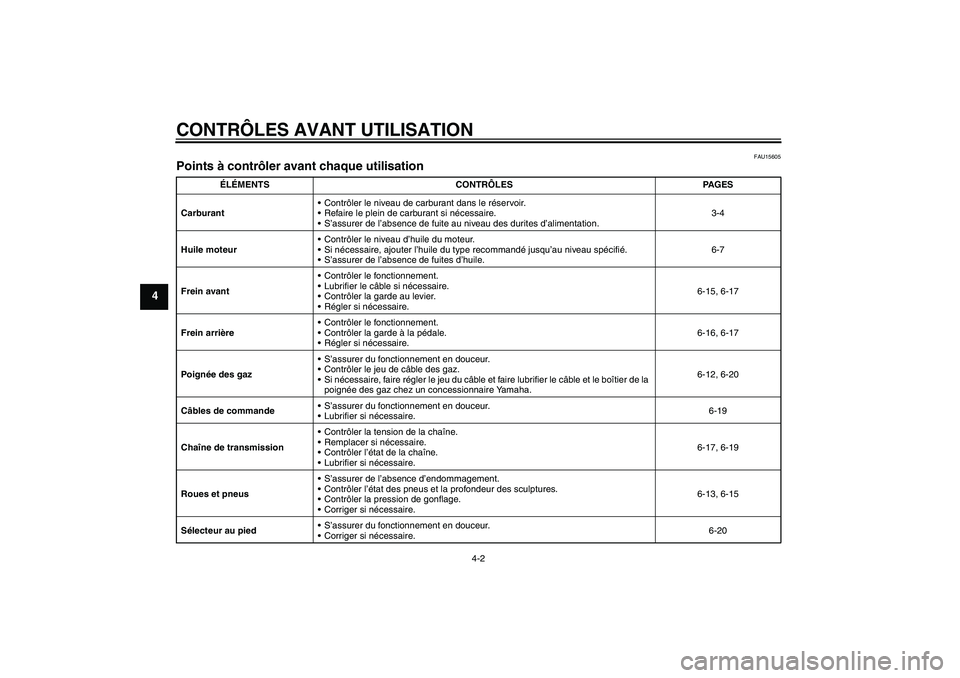

YAMAHA TTR50 2007  Notices Demploi (in French) CONTRÔLES AVANT UTILISATION
4-2
4
FAU15605
Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein
