UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-3
2
3
4
56
7
8
9

FAU16810

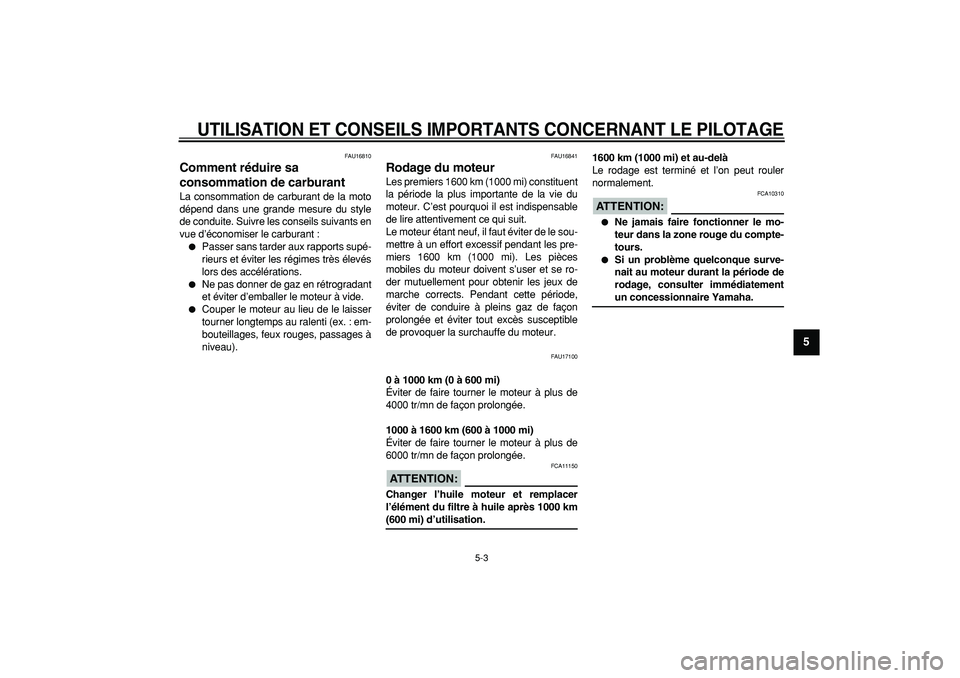

Comment réduire sa
consommation de carburant
La consommation de carburant de la moto
dépend dans une grande mesure du style
de conduite. Suivre les conseils suivants en
vue d’économiser le carburant :

Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.

Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.

Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAU16841
Rodage du moteur
Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces
mobiles du moteur doivent s’user et se ro-
der mutuellement pour obtenir les jeux de
marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur.
FAU17100
0 à 1000 km (0 à 600 mi)
Éviter de faire tourner le moteur à plus de
4000 tr/mn de façon prolongée.
1000 à 1600 km (600 à 1000 mi)
Éviter de faire tourner le moteur à plus de
6000 tr/mn de façon prolongée.
ATTENTION:

FCA11150
Changer l’huile moteur et remplacer
l’élément du filtre à huile après 1000 km
(600 mi) d’utilisation.1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.
ATTENTION:

FCA10310

Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.

Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatement
un concessionnaire Yamaha.

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-4
1
2
3
4
5
6
7
8
9

FAU17212

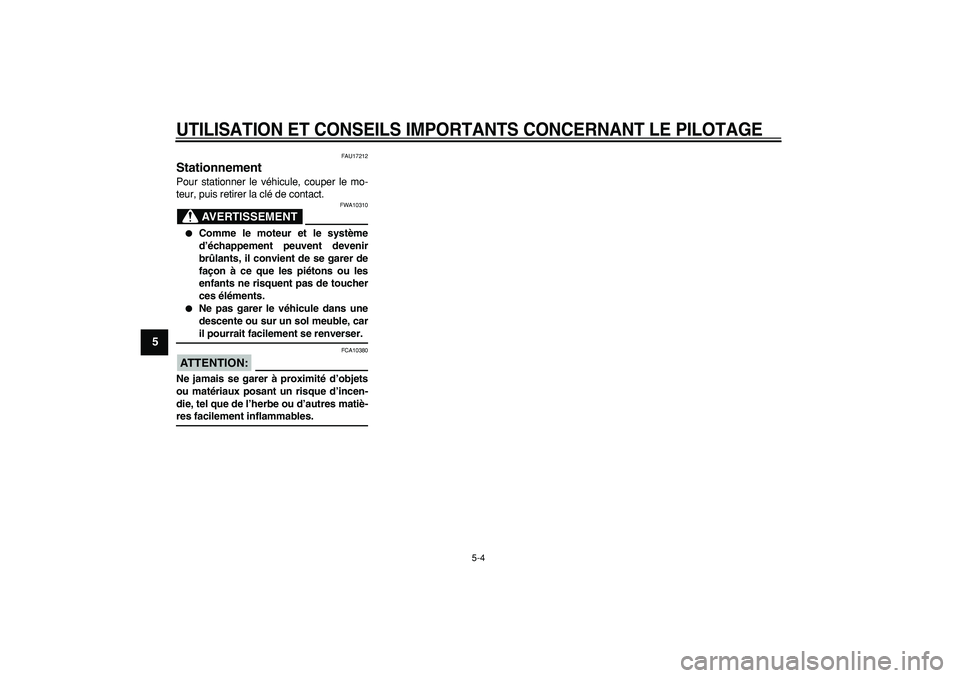

Stationnement
Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT

FWA10310

Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne risquent pas de toucher
ces éléments.

Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser.
ATTENTION:

FCA10380
Ne jamais se garer à proximité d’objets
ou matériaux posant un risque d’incen-
die, tel que de l’herbe ou d’autres matiè-
res facilement inflammables.

6-1
2
3
4
5
67
8
9

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU17240
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et
entretiens, réglages et lubrifications périodi-
ques permet de garantir le meilleur rende-
ment possible et contribue hautement à la
sécurité de conduite. Les points de contrô-
le, réglage et lubrification principaux sont
expliqués aux pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc ADAPTER LES FRÉQUENCES PRÉ-
CONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT

FWA10320
Si l’on ne maîtrise pas les techniques
d’entretien, ce travail doit être confié à
un concessionnaire Yamaha.
FAU17520
Trousse de réparation
La trousse de réparation se trouve dans le
compartiment de rangement, sous la selle.
(Voir page 3-15.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé
dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.:

Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concessionnai-
re Yamaha.
AVERTISSEMENT

FWA10350
Toute modification non approuvée par
Yamaha risque d’entraîner une perte de
rendement et de rendre la conduite de ce
véhicule dangereuse. Consulter un con-
cessionnaire Yamaha avant de procéder
à la moindre modification.
1. Trousse de réparation
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
1
2
3
4
5
6
7
8
9

FAU17705

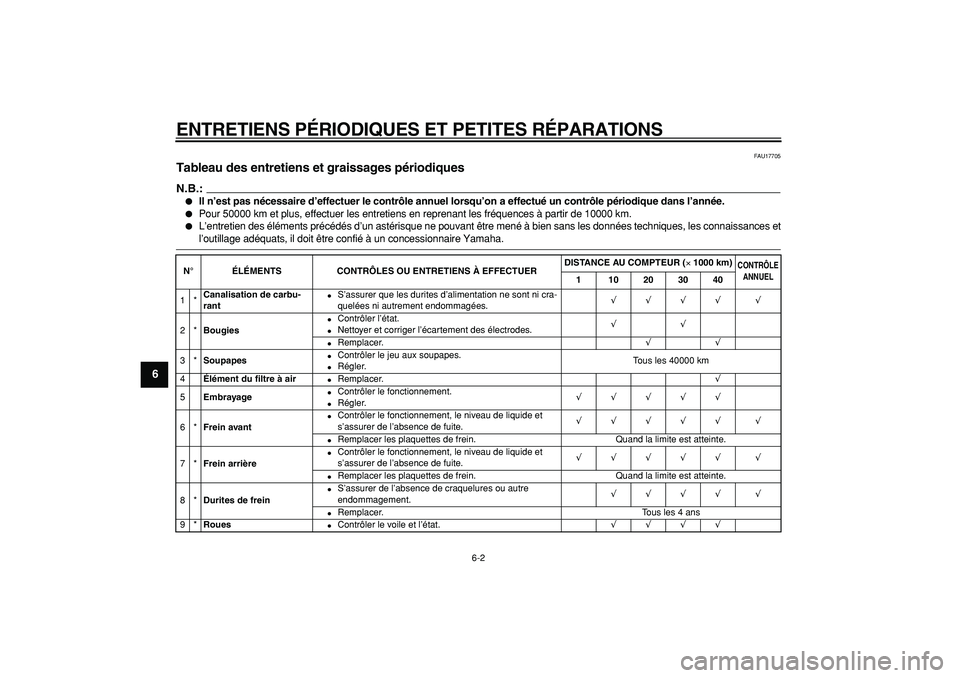

Tableau des entretiens et graissages périodiques
N.B.:


Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.

Pour 50000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10000 km.

L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)
CONTRÔLE
ANNUEL

1 10203040
1*
Canalisation de carbu-
rant

S’assurer que les durites d’alimentation ne sont ni cra-
quelées ni autrement endommagées.
√√√√ √
2*
Bougies

Contrôler l’état.

Nettoyer et corriger l’écartement des électrodes.
√√

Remplacer.
√√
3*
Soupapes

Contrôler le jeu aux soupapes.

Régler.Tous les 40000 km
4
Élément du filtre à air

Remplacer.
√
5
Embrayage

Contrôler le fonctionnement.

Régler.
√√√√√
6*
Frein avant

Contrôler le fonctionnement, le niveau de liquide et
s’assurer de l’absence de fuite.
√√√√√ √

Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*
Frein arrière

Contrôler le fonctionnement, le niveau de liquide et
s’assurer de l’absence de fuite.
√√√√√ √

Remplacer les plaquettes de frein. Quand la limite est atteinte.
8*
Durites de frein

S’assurer de l’absence de craquelures ou autre
endommagement.
√√√√ √

Remplacer. Tous les 4 ans
9*
Roues

Contrôler le voile et l’état.
√√√√

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
2
3
4
5
67
8
9

10

*

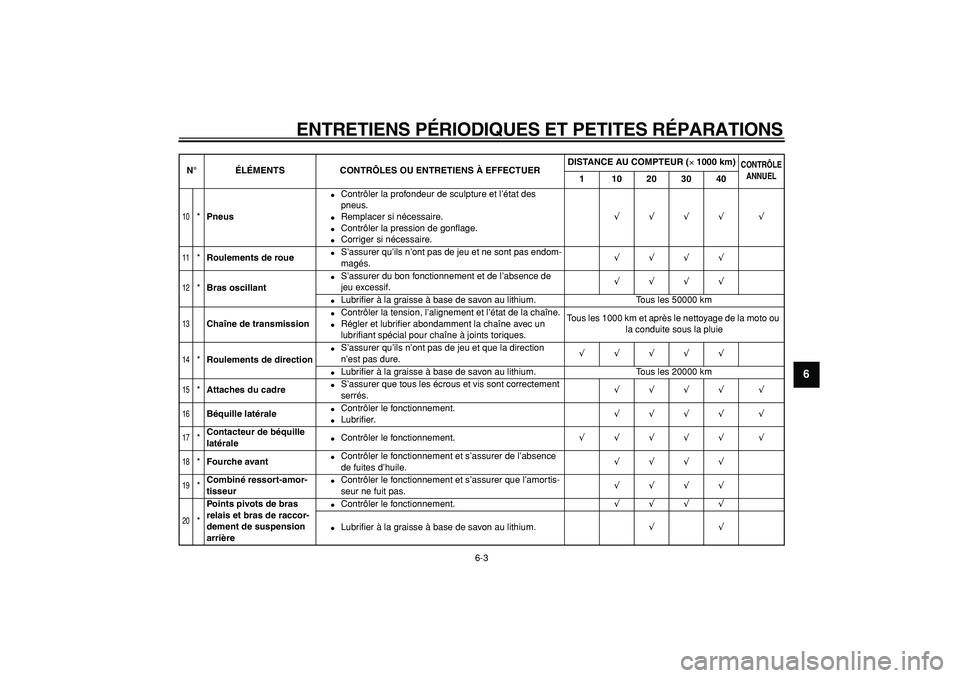

Pneus

Contrôler la profondeur de sculpture et l’état des
pneus.

Remplacer si nécessaire.

Contrôler la pression de gonflage.

Corriger si nécessaire.
√√√√ √
11

*
Roulements de roue

S’assurer qu’ils n’ont pas de jeu et ne sont pas endom-
magés.
√√√√
12

*
Bras oscillant

S’assurer du bon fonctionnement et de l’absence de
jeu excessif.
√√√√

Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
13

Chaîne de transmission

Contrôler la tension, l’alignement et l’état de la chaîne.

Régler et lubrifier abondamment la chaîne avec un
lubrifiant spécial pour chaîne à joints toriques.Tous les 1000 km et après le nettoyage de la moto ou
la conduite sous la pluie
14

*
Roulements de direction

S’assurer qu’ils n’ont pas de jeu et que la direction
n’est pas dure.
√√√√√

Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
15

*
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement
serrés.
√√√√ √
16

Béquille latérale

Contrôler le fonctionnement.

Lubrifier.
√√√√ √
17

*
Contacteur de béquille
latérale

Contrôler le fonctionnement.
√√√√√ √
18

*
Fourche avant

Contrôler le fonctionnement et s’assurer de l’absence
de fuites d’huile.
√√√√
19

*
Combiné ressort-amor-
tisseur

Contrôler le fonctionnement et s’assurer que l’amortis-
seur ne fuit pas.
√√√√
20

*
Points pivots de bras
relais et bras de raccor-
dement de suspension
arrière

Contrôler le fonctionnement.
√√√√

Lubrifier à la graisse à base de savon au lithium.
√√
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)

CONTRÔLE
ANNUEL

1 10203040

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
1
2
3
4
5
6
7
8
9

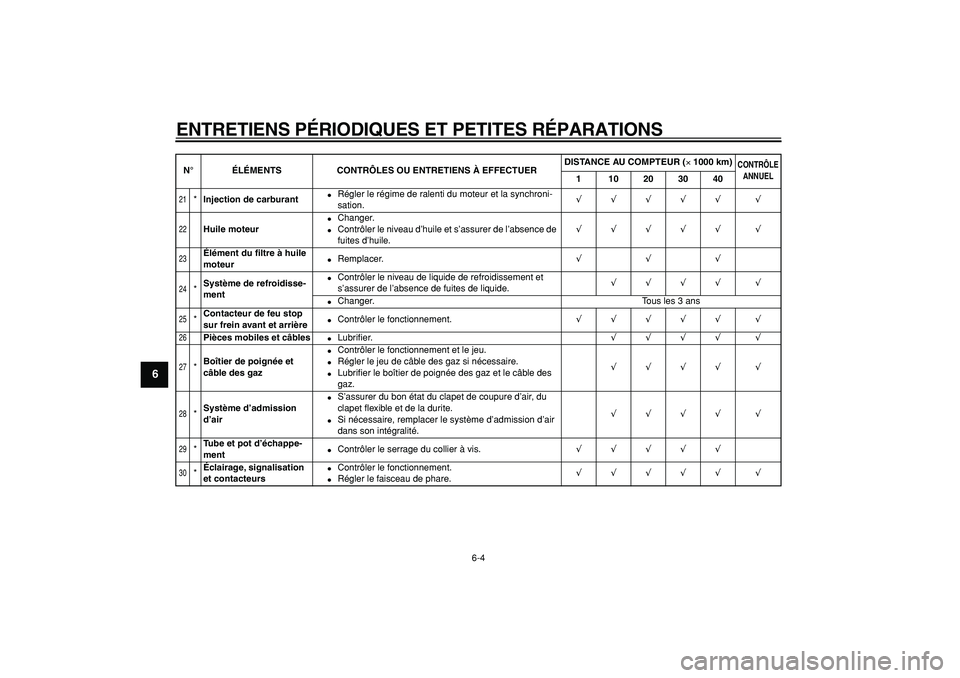

21

*
Injection de carburant

Régler le régime de ralenti du moteur et la synchroni-
sation.
√√√√√ √
22

Huile moteur

Changer.

Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.
√√√√√ √
23

Élément du filtre à huile
moteur

Remplacer.
√√√
24

*
Système de refroidisse-
ment

Contrôler le niveau de liquide de refroidissement et
s’assurer de l’absence de fuites de liquide.
√√√√ √

Changer. Tous les 3 ans
25

*
Contacteur de feu stop
sur frein avant et arrière

Contrôler le fonctionnement.
√√√√√ √
26

Pièces mobiles et câbles

Lubrifier.
√√√√ √
27

*
Boîtier de poignée et
câble des gaz

Contrôler le fonctionnement et le jeu.

Régler le jeu de câble des gaz si nécessaire.

Lubrifier le boîtier de poignée des gaz et le câble des
gaz.
√√√√ √
28

*
Système d’admission
d’air

S’assurer du bon état du clapet de coupure d’air, du
clapet flexible et de la durite.

Si nécessaire, remplacer le système d’admission d’air
dans son intégralité.
√√√√ √
29

*
Tube et pot d’échappe-
ment

Contrôler le serrage du collier à vis.
√√√√√
30

*
Éclairage, signalisation
et contacteurs

Contrôler le fonctionnement.

Régler le faisceau de phare.
√√√√√ √
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)

CONTRÔLE
ANNUEL

1 10203040

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
2
3
4
5
67
8
9

FAU18680

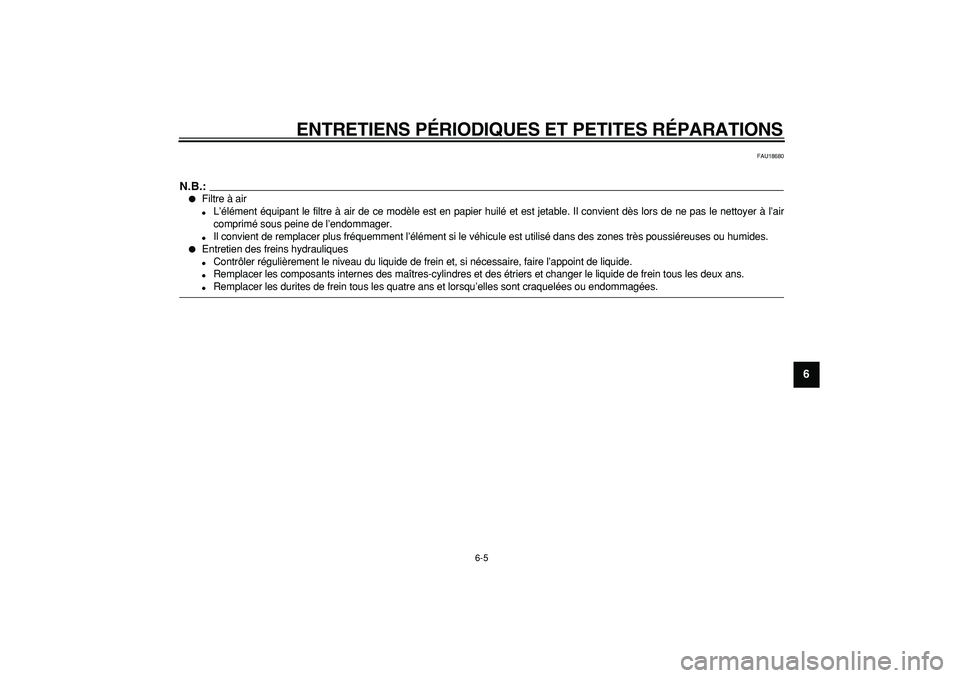

N.B.:


Filtre à air

L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.

Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.

Entretien des freins hydrauliques

Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.

Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.

Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
1
2
3
4
5
6
7
8
9

FAU18712

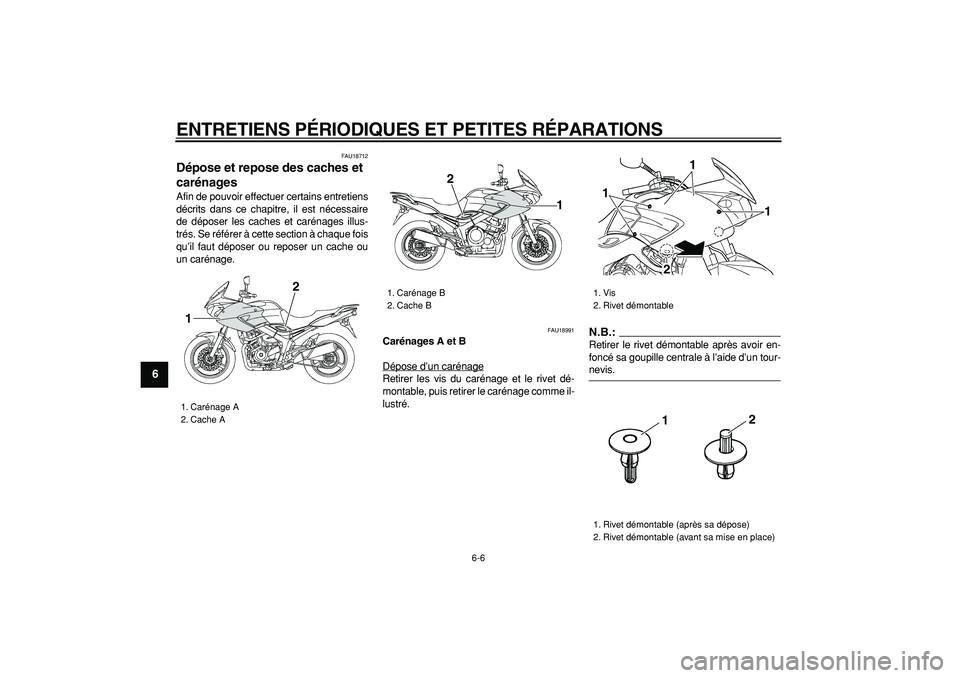

Dépose et repose des caches et
carénages
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou
un carénage.
FAU18991
Carénages A et B
Dépose d’un carénage
Retirer les vis du carénage et le rivet dé-
montable, puis retirer le carénage comme il-
lustré.
N.B.:

Retirer le rivet démontable après avoir en-
foncé sa goupille centrale à l’aide d’un tour-
nevis.
1. Carénage A
2. Cache A
2
1

1. Carénage B
2. Cache B2
1
1. Vis
2. Rivet démontable
1. Rivet démontable (après sa dépose)
2. Rivet démontable (avant sa mise en place)
1
1
1
2
12
