COMMANDES ET INSTRUMENTS
3-3
2
34
5
6
7
8
9

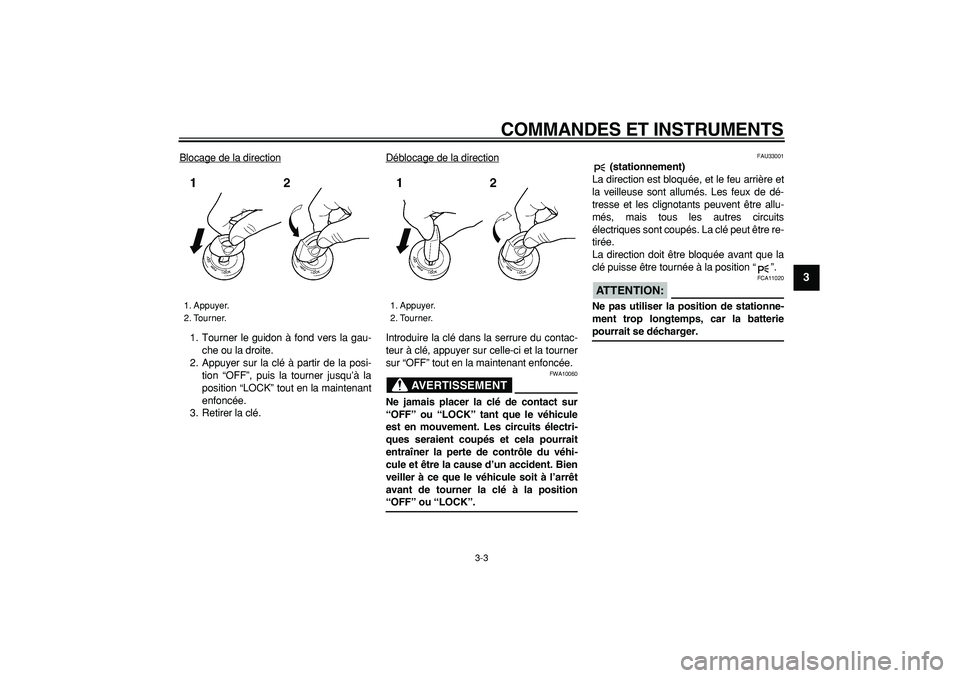

Blocage de la direction
1. Tourner le guidon à fond vers la gau-
che ou la droite.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.Déblocage de la direction
Introduire la clé dans la serrure du contac-
teur à clé, appuyer sur celle-ci et la tourner
sur “OFF” tout en la maintenant enfoncée.
AVERTISSEMENT
FWA10060
Ne jamais placer la clé de contact sur
“OFF” ou “LOCK” tant que le véhicule
est en mouvement. Les circuits électri-
ques seraient coupés et cela pourrait
entraîner la perte de contrôle du véhi-
cule et être la cause d’un accident. Bien
veiller à ce que le véhicule soit à l’arrêt
avant de tourner la clé à la position
“OFF” ou “LOCK”.
FAU33001
(stationnement)
La direction est bloquée, et le feu arrière et
la veilleuse sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits
électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION:

FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
1. Appuyer.
2. Tourner.
1. Appuyer.
2. Tourner.

COMMANDES ET INSTRUMENTS
3-4
1
2
3
4
5
6
7
8
9

FAU11003

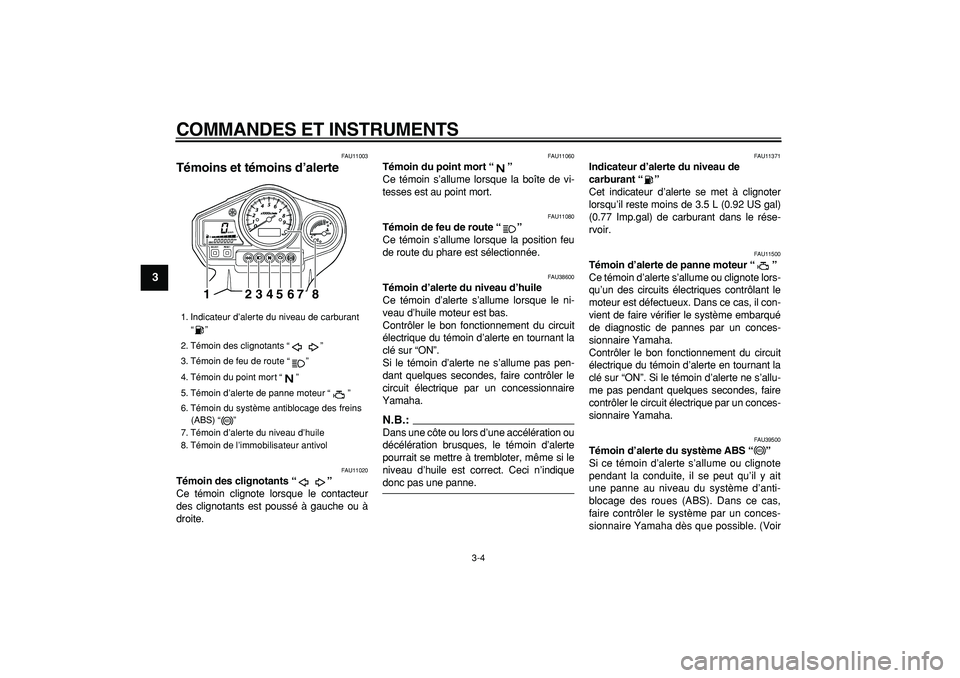

Témoins et témoins d’alerte
FAU11020
Témoin des clignotants “”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11060
Témoin du point mort “”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU38600
Témoin d’alerte du niveau d’huile
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.
N.B.:

Dans une côte ou lors d’une accélération ou
décélération brusques, le témoin d’alerte
pourrait se mettre à trembloter, même si le
niveau d’huile est correct. Ceci n’indique
donc pas une panne.
FAU11371
Indicateur d’alerte du niveau de
carburant “”
Cet indicateur d’alerte se met à clignoter
lorsqu’il reste moins de 3.5 L (0.92 US gal)
(0.77 Imp.gal) de carburant dans le rése-
rvoir.
FAU11500
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume ou clignote lors-
qu’un des circuits électriques contrôlant le
moteur est défectueux. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’allu-
me pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU39500
Témoin d’alerte du système ABS “”
Si ce témoin d’alerte s’allume ou clignote
pendant la conduite, il se peut qu’il y ait
une panne au niveau du système d’anti-
blocage des roues (ABS). Dans ce cas,
faire contrôler le système par un conces-
sionnaire Yamaha dès que possible. (Voir
1. Indicateur d’alerte du niveau de carburant
“ ”
2. Témoin des clignotants “ ”
3. Témoin de feu de route “ ”
4. Témoin du point mort “ ”
5. Témoin d’alerte de panne moteur “ ”
6. Témoin du système antiblocage des freins
(ABS) “ ”
7. Témoin d’alerte du niveau d’huile
8. Témoin de l’immobilisateur antivol
1234567
8
ABS
ABS

COMMANDES ET INSTRUMENTS
3-5
2
34
5
6
7
8
9

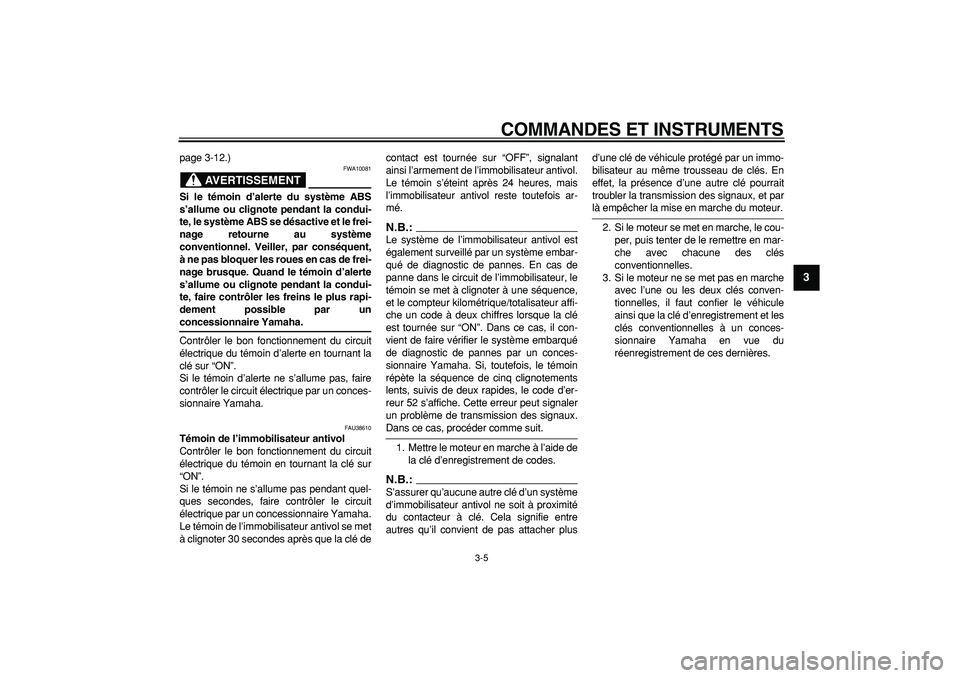

page 3-12.)
AVERTISSEMENT

FWA10081
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, le système ABS se désactive et le frei-
nage retourne au système
conventionnel. Veiller, par conséquent,
à ne pas bloquer les roues en cas de frei-
nage brusque. Quand le témoin d’alerte
s’allume ou clignote pendant la condui-
te, faire contrôler les freins le plus rapi-
dement possible par un
concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU38610
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé decontact est tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé.
N.B.:

Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. En cas de
panne dans le circuit de l’immobilisateur, le
témoin se met à clignoter à une séquence,
et le compteur kilométrique/totalisateur affi-
che un code à deux chiffres lorsque la clé
est tournée sur “ON”. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha. Si, toutefois, le témoin
répète la séquence de cinq clignotements
lents, suivis de deux rapides, le code d’er-
reur 52 s’affiche. Cette erreur peut signaler
un problème de transmission des signaux.
Dans ce cas, procéder comme suit.
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
N.B.:

S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plusd’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et par
là empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés
conventionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du
réenregistrement de ces dernières.

COMMANDES ET INSTRUMENTS
3-6
1
2
3
4
5
6
7
8
9

FAU11911

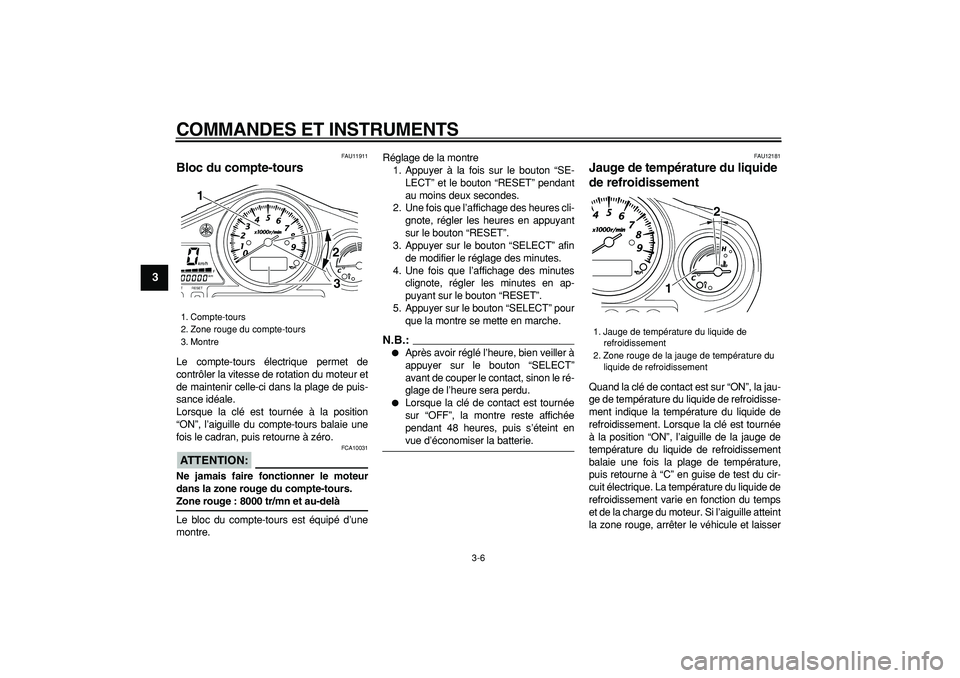

Bloc du compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.
ATTENTION:

FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8000 tr/mn et au-delà
Le bloc du compte-tours est équipé d’une
montre.Réglage de la montre
1. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT” afin
de modifier le réglage des minutes.
4. Une fois que l’affichage des minutes
clignote, régler les minutes en ap-
puyant sur le bouton “RESET”.
5. Appuyer sur le bouton “SELECT” pour
que la montre se mette en marche.
N.B.:


Après avoir réglé l’heure, bien veiller à
appuyer sur le bouton “SELECT”
avant de couper le contact, sinon le ré-
glage de l’heure sera perdu.

Lorsque la clé de contact est tournée
sur “OFF”, la montre reste affichée
pendant 48 heures, puis s’éteint en
vue d’économiser la batterie.
FAU12181
Jauge de température du liquide
de refroidissement
Quand la clé de contact est sur “ON”, la jau-
ge de température du liquide de refroidisse-
ment indique la température du liquide de
refroidissement. Lorsque la clé est tournée
à la position “ON”, l’aiguille de la jauge de
température du liquide de refroidissement
balaie une fois la plage de température,
puis retourne à “C” en guise de test du cir-
cuit électrique. La température du liquide de
refroidissement varie en fonction du temps
et de la charge du moteur. Si l’aiguille atteint
la zone rouge, arrêter le véhicule et laisser
1. Compte-tours
2. Zone rouge du compte-tours
3. Montre
1
2
3

1. Jauge de température du liquide de
refroidissement
2. Zone rouge de la jauge de température du
liquide de refroidissement
12

COMMANDES ET INSTRUMENTS
3-7
2
34
5
6
7
8
9

refroidir le moteur. (Voir page 6-35.)
ATTENTION:

FCA10020
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
FAU36610

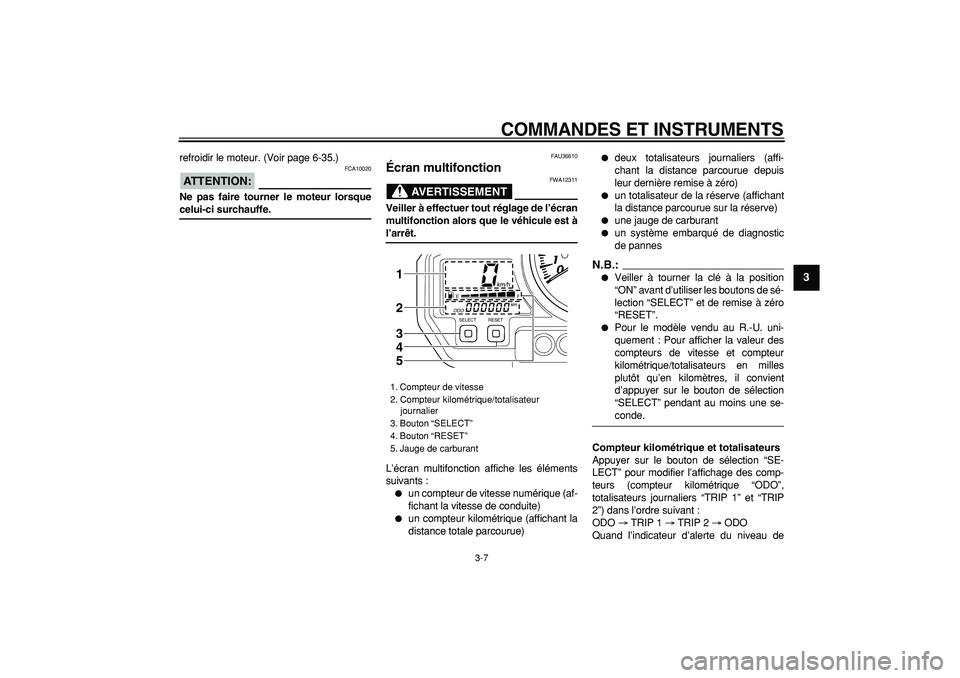

Écran multifonction
AVERTISSEMENT

FWA12311
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt.
L’écran multifonction affiche les éléments
suivants :

un compteur de vitesse numérique (af-
fichant la vitesse de conduite)

un compteur kilométrique (affichant la
distance totale parcourue)

deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)

un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)

une jauge de carburant

un système embarqué de diagnostic
de pannes
N.B.:


Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”.

Pour le modèle vendu au R.-U. uni-
quement : Pour afficher la valeur des
compteurs de vitesse et compteur
kilométrique/totalisateurs en milles
plutôt qu’en kilomètres, il convient
d’appuyer sur le bouton de sélection
“SELECT” pendant au moins une se-
conde.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”,
totalisateurs journaliers “TRIP 1” et “TRIP
2”) dans l’ordre suivant :
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Quand l’indicateur d’alerte du niveau de

1. Compteur de vitesse
2. Compteur kilométrique/totalisateur
journalier
3. Bouton “SELECT”
4. Bouton “RESET”
5. Jauge de carburant
1
2
3
4
5

COMMANDES ET INSTRUMENTS
3-8
1
2
3
4
5
6
7
8
9

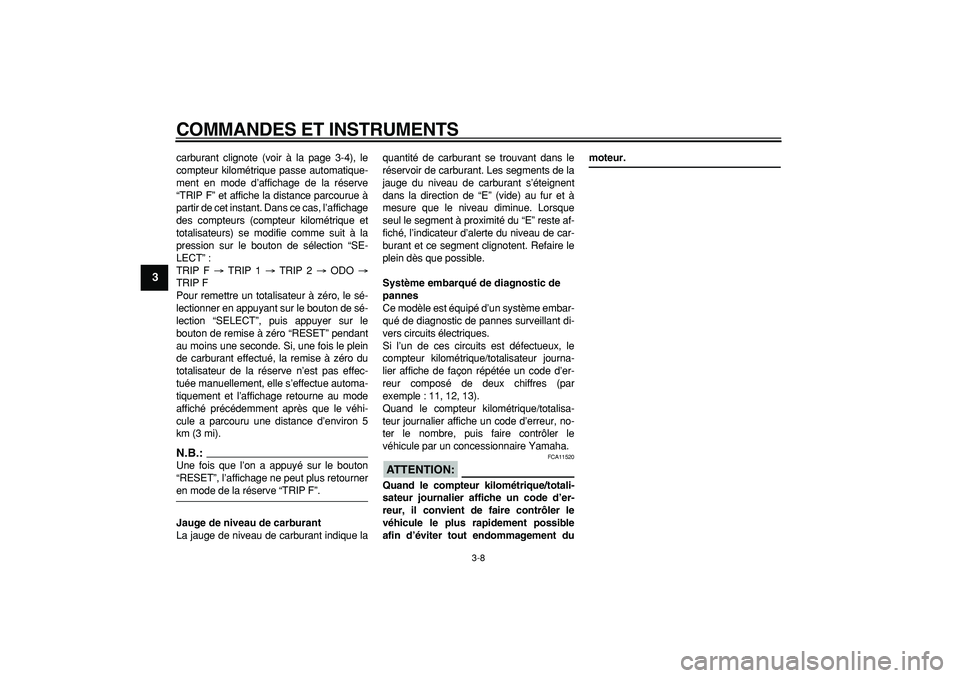

carburant clignote (voir à la page 3-4), le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve
“TRIP F” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection “SE-
LECT” :
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le
bouton de remise à zéro “RESET” pendant
au moins une seconde. Si, une fois le plein
de carburant effectué, la remise à zéro du
totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance d’environ 5
km (3 mi).
N.B.:

Une fois que l’on a appuyé sur le bouton
“RESET”, l’affichage ne peut plus retourner
en mode de la réserve “TRIP F”.
Jauge de niveau de carburant
La jauge de niveau de carburant indique laquantité de carburant se trouvant dans le
réservoir de carburant. Les segments de la
jauge du niveau de carburant s’éteignent
dans la direction de “E” (vide) au fur et à
mesure que le niveau diminue. Lorsque
seul le segment à proximité du “E” reste af-
fiché, l’indicateur d’alerte du niveau de car-
burant et ce segment clignotent. Refaire le
plein dès que possible.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si l’un de ces circuits est défectueux, le
compteur kilométrique/totalisateur journa-
lier affiche de façon répétée un code d’er-
reur composé de deux chiffres (par
exemple : 11, 12, 13).
Quand le compteur kilométrique/totalisa-
teur journalier affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le
véhicule par un concessionnaire Yamaha.
ATTENTION:

FCA11520
Quand le compteur kilométrique/totali-
sateur journalier affiche un code d’er-
reur, il convient de faire contrôler le
véhicule le plus rapidement possible
afin d’éviter tout endommagement du
moteur.

COMMANDES ET INSTRUMENTS
3-9
2
34
5
6
7
8
9

FAU12331

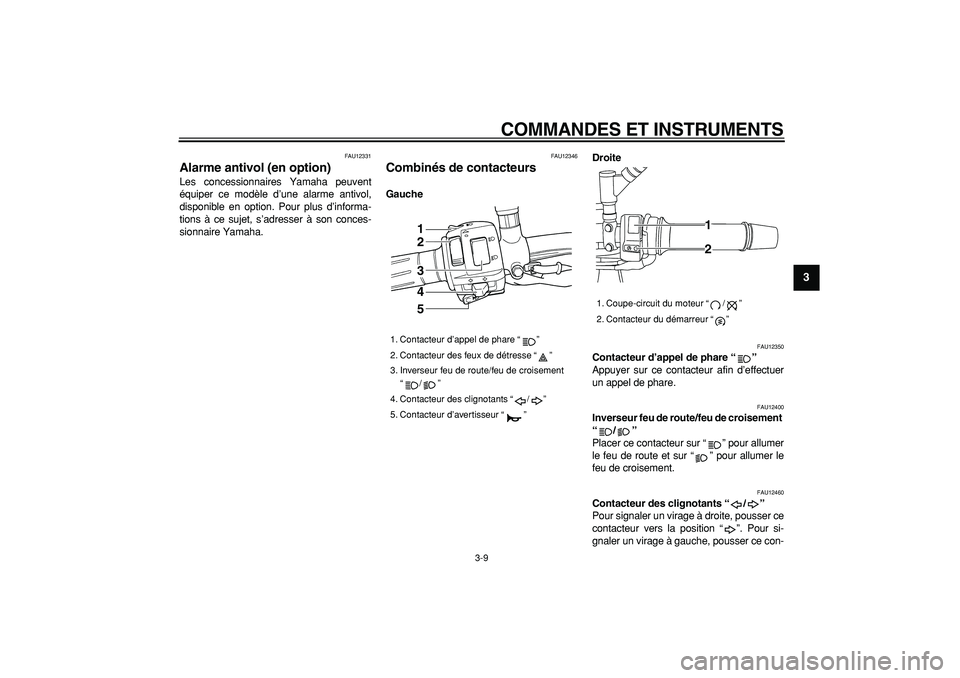

Alarme antivol (en option)
Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12346
Combinés de contacteurs
GaucheDroite
FAU12350
Contacteur d’appel de phare “”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-
gnaler un virage à gauche, pousser ce con-
1. Contacteur d’appel de phare “”
2. Contacteur des feux de détresse “”
3. Inverseur feu de route/feu de croisement
“/”
4. Contacteur des clignotants “/”
5. Contacteur d’avertisseur “”
1
2
3
4
5

1. Coupe-circuit du moteur “/”
2. Contacteur du démarreur “”
1
2

COMMANDES ET INSTRUMENTS
3-10
1
2
3
4
5
6
7
8
9

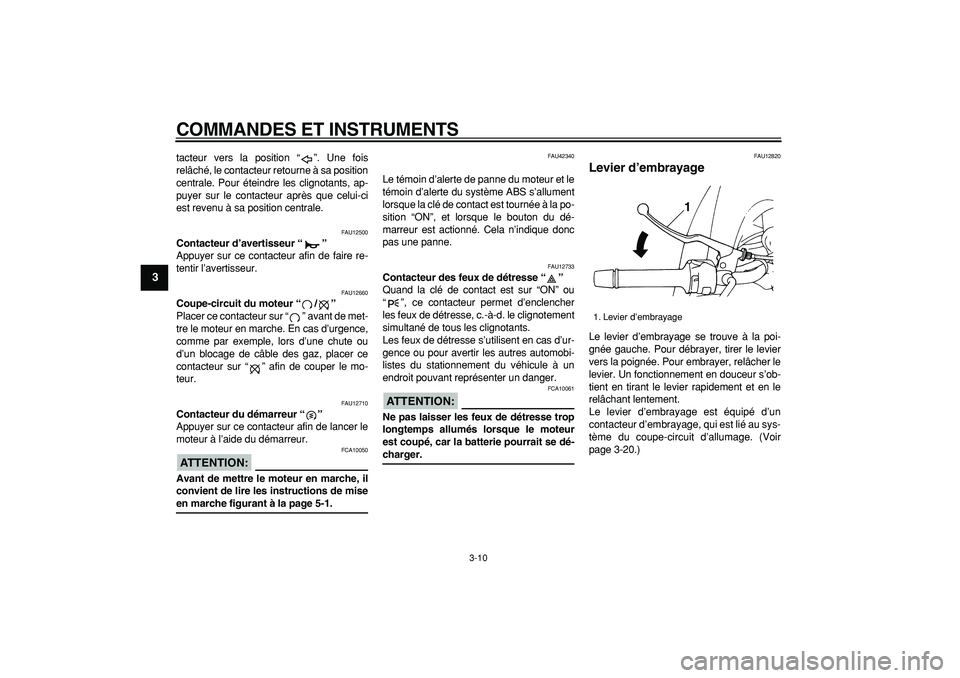

tacteur vers la position “”. Une fois
relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.
ATTENTION:

FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de mise
en marche figurant à la page 5-1.
FAU42340
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS s’allument
lorsque la clé de contact est tournée à la po-
sition “ON”, et lorsque le bouton du dé-
marreur est actionné. Cela n’indique donc
pas une panne.
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.
ATTENTION:

FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-
charger.
FAU12820
Levier d’embrayage
Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est lié au sys-
tème du coupe-circuit d’allumage. (Voir
page 3-20.)
1. Levier d’embrayage
1
