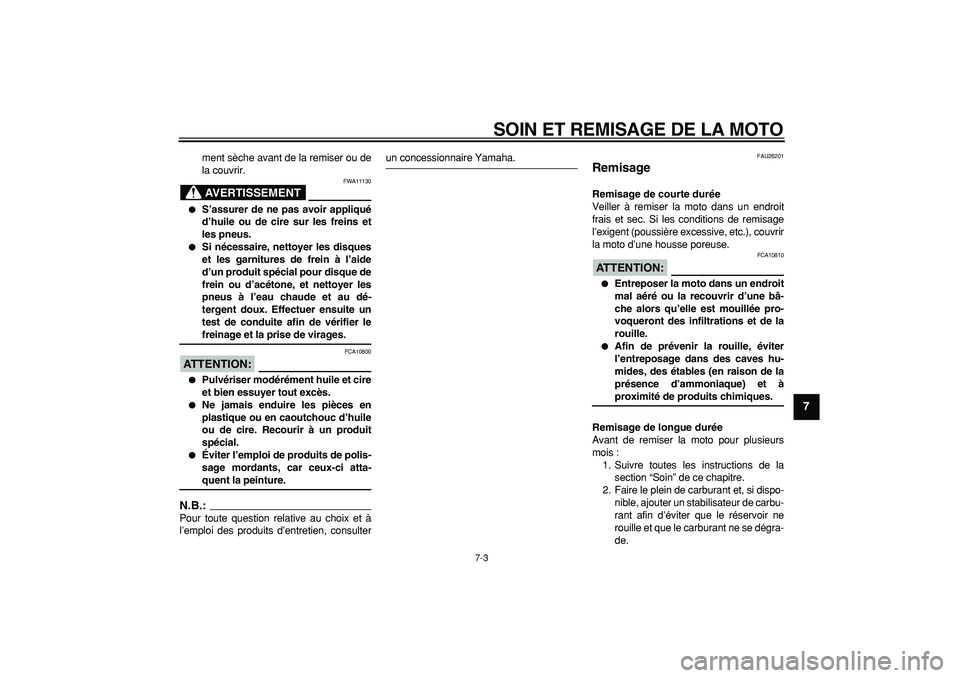

SOIN ET REMISAGE DE LA MOTO
7-3
2
3
4
5
6
78
9

ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT

FWA11130

S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus.

Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au dé-
tergent doux. Effectuer ensuite un
test de conduite afin de vérifier le
freinage et la prise de virages.
ATTENTION:

FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.:

Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.
FAU26201
Remisage
Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.
ATTENTION:

FCA10810

Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dégra-
de.

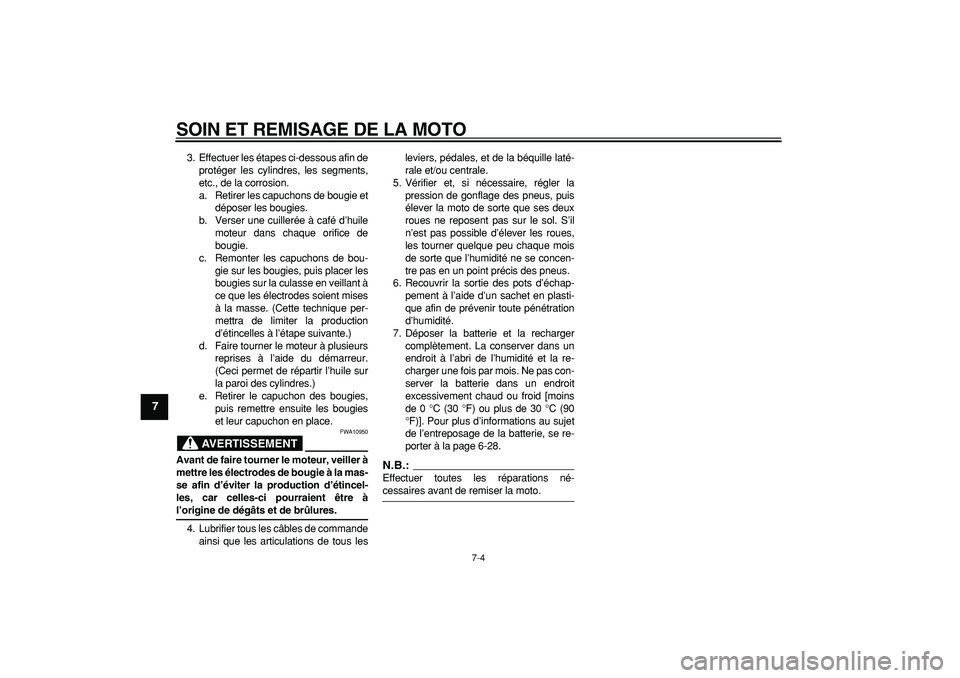

SOIN ET REMISAGE DE LA MOTO
7-4
1
2
3
4
5
6
7
8
9

3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
AVERTISSEMENT

FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la mas-
se afin d’éviter la production d’étincel-
les, car celles-ci pourraient être à
l’origine de dégâts et de brûlures.
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous lesleviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 °C (30 °F) ou plus de 30 °C (90
°F)]. Pour plus d’informations au sujet
de l’entreposage de la batterie, se re-
porter à la page 6-28.
N.B.:

Effectuer toutes les réparations né-
cessaires avant de remiser la moto.

8-1
2
3
4
5
6
7
89

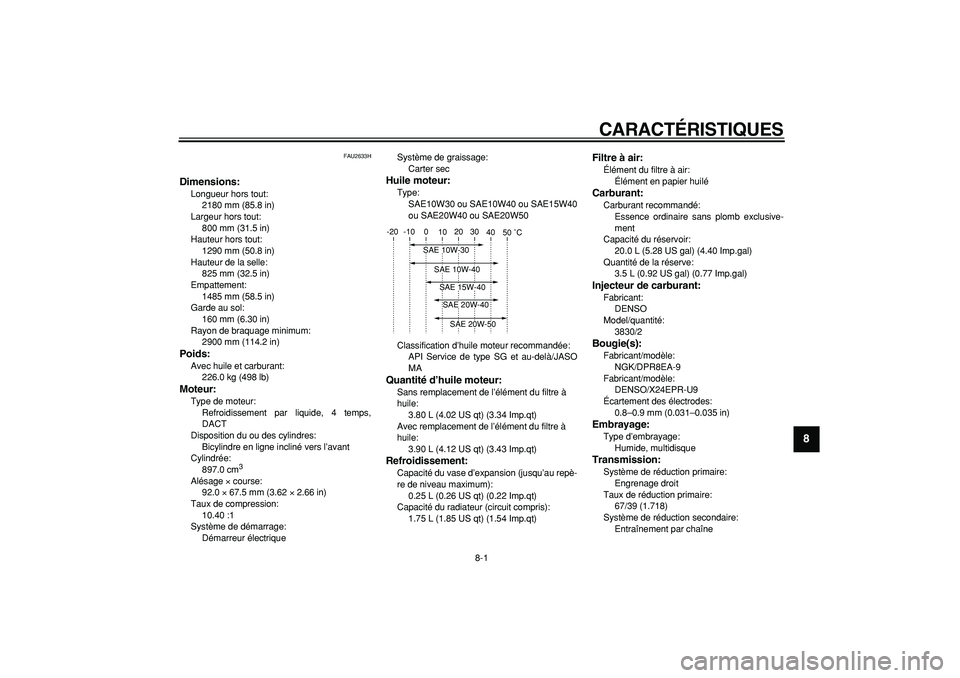

CARACTÉRISTIQUES
FAU2633H
Dimensions:
Longueur hors tout:
2180 mm (85.8 in)
Largeur hors tout:
800 mm (31.5 in)
Hauteur hors tout:
1290 mm (50.8 in)
Hauteur de la selle:
825 mm (32.5 in)
Empattement:
1485 mm (58.5 in)
Garde au sol:
160 mm (6.30 in)
Rayon de braquage minimum:
2900 mm (114.2 in)
Poids:
Avec huile et carburant:
226.0 kg (498 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Bicylindre en ligne incliné vers l’avant
Cylindrée:
897.0 cm
3

Alésage
×
course:
92.0
×
67.5 mm (3.62
×
2.66 in)
Taux de compression:
10.40 :1
Système de démarrage:
Démarreur électriqueSystème de graissage:
Carter sec

Huile moteur:
Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
3.90 L (4.12 US qt) (3.43 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.75 L (1.85 US qt) (1.54 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Quantité de la réserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)
Injecteur de carburant:
Fabricant:
DENSO
Model/quantité:
3830/2
Bougie(s):
Fabricant/modèle:
NGK/DPR8EA-9
Fabricant/modèle:
DENSO/X24EPR-U9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Embrayage:
Type d’embrayage:
Humide, multidisque
Transmission:
Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
67/39 (1.718)
Système de réduction secondaire:
Entraînement par chaîne
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

CARACTÉRISTIQUES
8-2
1
2
3
4
5
6
7
8
9

Taux de réduction secondaire:
42/16 (2.625)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re

:
33/12 (2.750)
2
e

:
37/19 (1.947)
3
e

:
34/22 (1.545)
4
e

:
31/25 (1.240)
5
e

:
26/25 (1.040)
6
e

:
24/26 (0.923)
Partie cycle:
Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.50 °
Chasse:
114.0 mm (4.49 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR18M/C (59W)
Fabricant/modèle:
DUNLOP/D220FSTJ
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
160/60 ZR17M/C (69W)
Fabricant/modèle:
DUNLOP/D220STJ
Charge:
Charge maximale:
198 kg (437 lb)
* (Poids total du pilote, du passager, du char-
gement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Conditions de charge:
90–198 kg (198–437 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Conduite à grande vitesse:
Avant:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Roue avant:
Type de roue:
Roue couléeTaille de jante:
18M/C x MT3.50
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.00
Frein avant:
Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
150.0 mm (5.91 in)
Suspension arrière:
Type:
Bras oscillant (suspension à bras)

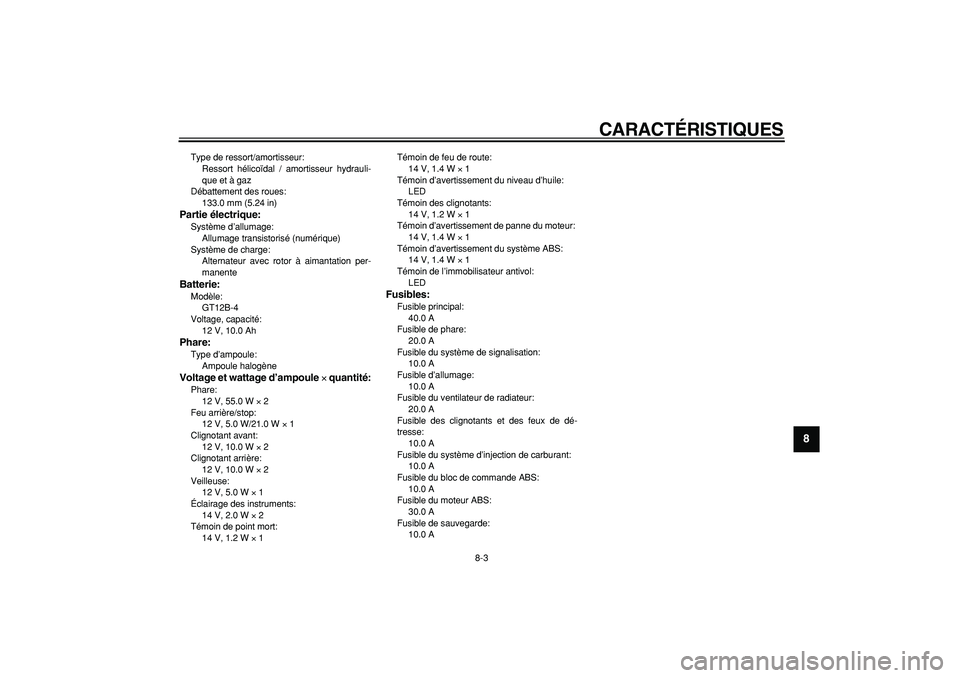

CARACTÉRISTIQUES
8-3
2
3
4
5
6
7
89

Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement des roues:
133.0 mm (5.24 in)
Partie électrique:
Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 55.0 W
×
2
Feu arrière/stop:
12 V, 5.0 W/21.0 W
×
1
Clignotant avant:
12 V, 10.0 W
×
2
Clignotant arrière:
12 V, 10.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
1
Éclairage des instruments:
14 V, 2.0 W
×
2
Témoin de point mort:
14 V, 1.2 W
×
1Témoin de feu de route:
14 V, 1.4 W
×
1
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
14 V, 1.2 W
×
1
Témoin d’avertissement de panne du moteur:
14 V, 1.4 W
×
1
Témoin d’avertissement du système ABS:
14 V, 1.4 W
×
1
Témoin de l’immobilisateur antivol:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible des clignotants et des feux de dé-
tresse:
10.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible du bloc de commande ABS:
10.0 A
Fusible du moteur ABS:
30.0 A
Fusible de sauvegarde:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

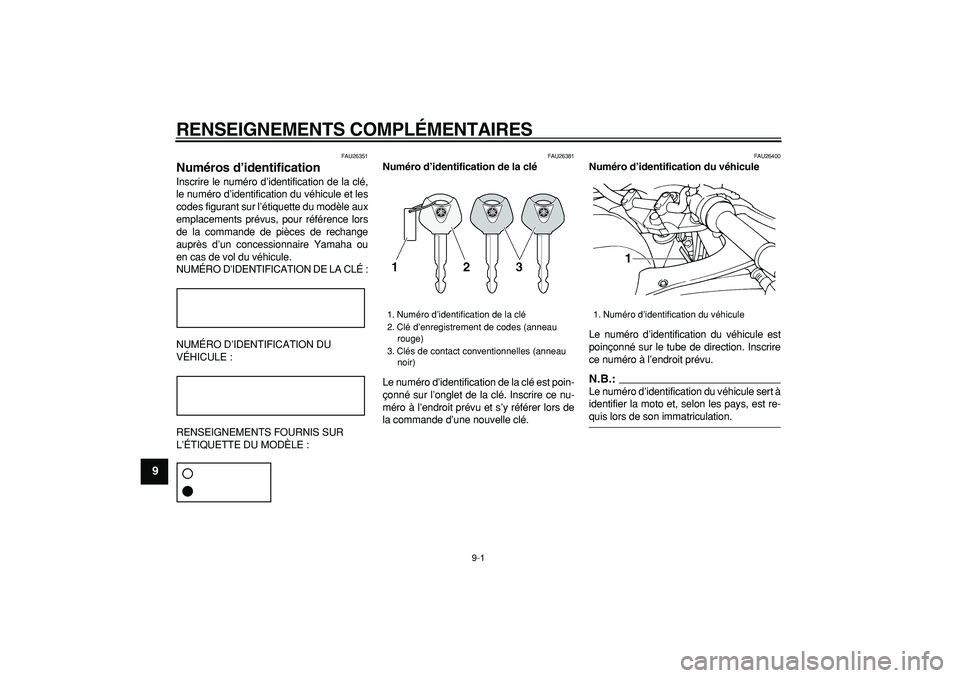

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identification
Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.:

Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
1

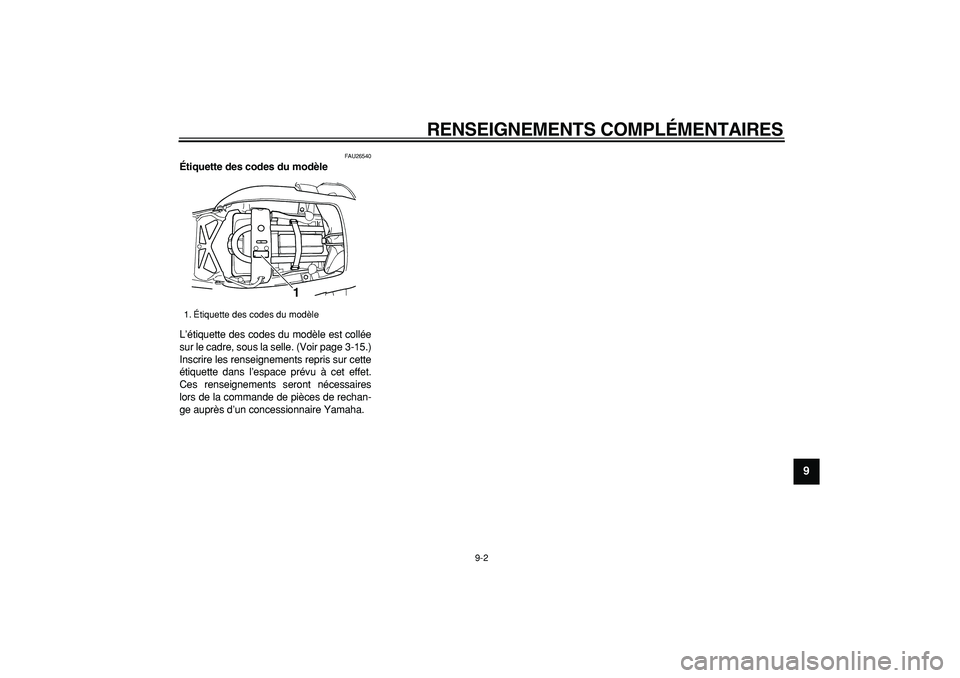

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
2
3
4
5
6
7
8
9

FAU26540
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-15.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de rechan-
ge auprès d’un concessionnaire Yamaha.
1. Étiquette des codes du modèle
1

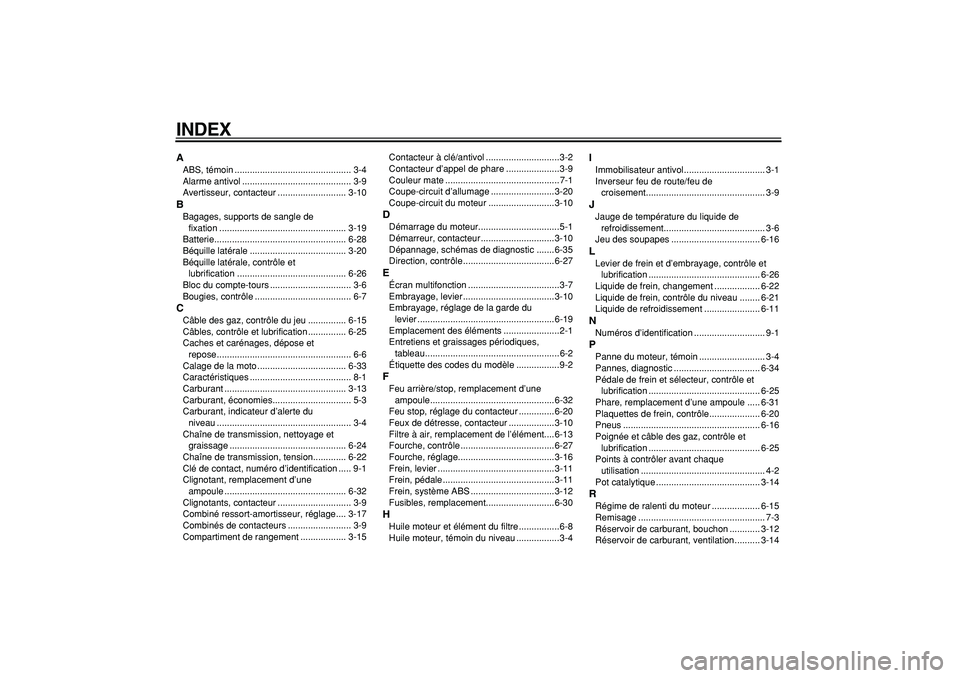

INDEX
A
ABS, témoin .............................................. 3-4
Alarme antivol ........................................... 3-9
Avertisseur, contacteur ........................... 3-10
B
Bagages, supports de sangle de
fixation .................................................. 3-19
Batterie.................................................... 6-28
Béquille latérale ...................................... 3-20
Béquille latérale, contrôle et
lubrification ........................................... 6-26
Bloc du compte-tours ................................ 3-6
Bougies, contrôle ...................................... 6-7
C
Câble des gaz, contrôle du jeu ............... 6-15
Câbles, contrôle et lubrification ............... 6-25
Caches et carénages, dépose et
repose..................................................... 6-6
Calage de la moto ................................... 6-33
Caractéristiques ........................................ 8-1
Carburant ................................................ 3-13
Carburant, économies............................... 5-3
Carburant, indicateur d’alerte du
niveau ..................................................... 3-4
Chaîne de transmission, nettoyage et
graissage .............................................. 6-24
Chaîne de transmission, tension............. 6-22
Clé de contact, numéro d’identification ..... 9-1
Clignotant, remplacement d’une
ampoule ................................................ 6-32
Clignotants, contacteur ............................. 3-9
Combiné ressort-amortisseur, réglage.... 3-17
Combinés de contacteurs ......................... 3-9
Compartiment de rangement .................. 3-15Contacteur à clé/antivol .............................3-2
Contacteur d’appel de phare .....................3-9
Couleur mate .............................................7-1
Coupe-circuit d’allumage .........................3-20
Coupe-circuit du moteur ..........................3-10
D
Démarrage du moteur................................5-1
Démarreur, contacteur .............................3-10
Dépannage, schémas de diagnostic .......6-35
Direction, contrôle ....................................6-27
E
Écran multifonction ....................................3-7
Embrayage, levier ....................................3-10
Embrayage, réglage de la garde du
levier ......................................................6-19
Emplacement des éléments ......................2-1
Entretiens et graissages périodiques,
tableau.....................................................6-2
Étiquette des codes du modèle .................9-2
F
Feu arrière/stop, remplacement d’une
ampoule.................................................6-32
Feu stop, réglage du contacteur ..............6-20
Feux de détresse, contacteur ..................3-10
Filtre à air, remplacement de l’élément....6-13
Fourche, contrôle .....................................6-27
Fourche, réglage......................................3-16
Frein, levier ..............................................3-11
Frein, pédale ............................................3-11
Frein, système ABS .................................3-12
Fusibles, remplacement...........................6-30
H
Huile moteur et élément du filtre ................6-8
Huile moteur, témoin du niveau .................3-4
I
Immobilisateur antivol................................ 3-1
Inverseur feu de route/feu de
croisement............................................... 3-9
J
Jauge de température du liquide de
refroidissement........................................ 3-6
Jeu des soupapes ................................... 6-16
L
Levier de frein et d’embrayage, contrôle et
lubrification ............................................ 6-26
Liquide de frein, changement .................. 6-22
Liquide de frein, contrôle du niveau ........ 6-21
Liquide de refroidissement ...................... 6-11
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-4
Pannes, diagnostic .................................. 6-34
Pédale de frein et sélecteur, contrôle et
lubrification ............................................ 6-25
Phare, remplacement d’une ampoule ..... 6-31
Plaquettes de frein, contrôle.................... 6-20
Pneus ...................................................... 6-16
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-25
Points à contrôler avant chaque
utilisation ................................................. 4-2
Pot catalytique ......................................... 3-14
R
Régime de ralenti du moteur ................... 6-15
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-12
Réservoir de carburant, ventilation.......... 3-14
