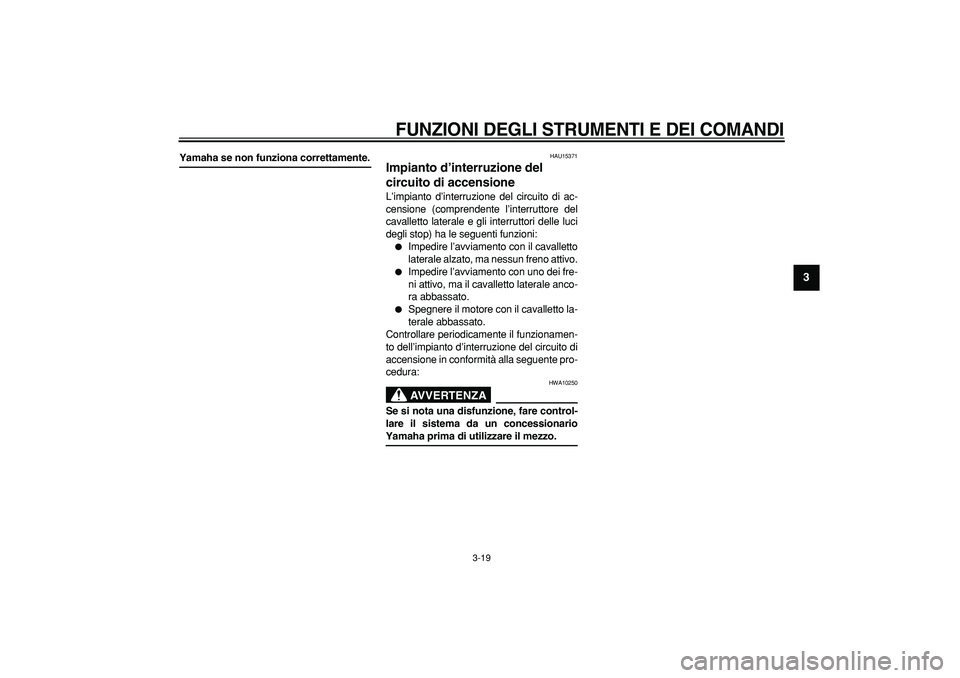

Page 33 of 94
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
2
34
5
6
7
8
9
Yamaha se non funziona correttamente.
HAU15371
Impianto d’interruzione del
circuito di accensione
L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale e gli interruttori delle luci
degli stop) ha le seguenti funzioni:
Impedire l’avviamento con il cavalletto
laterale alzato, ma nessun freno attivo.
Impedire l’avviamento con uno dei fre-
ni attivo, ma il cavalletto laterale anco-
ra abbassato.
Spegnere il motore con il cavalletto la-
terale abbassato.
Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:
AVVERTENZA
HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionario
Yamaha prima di utilizzare il mezzo.

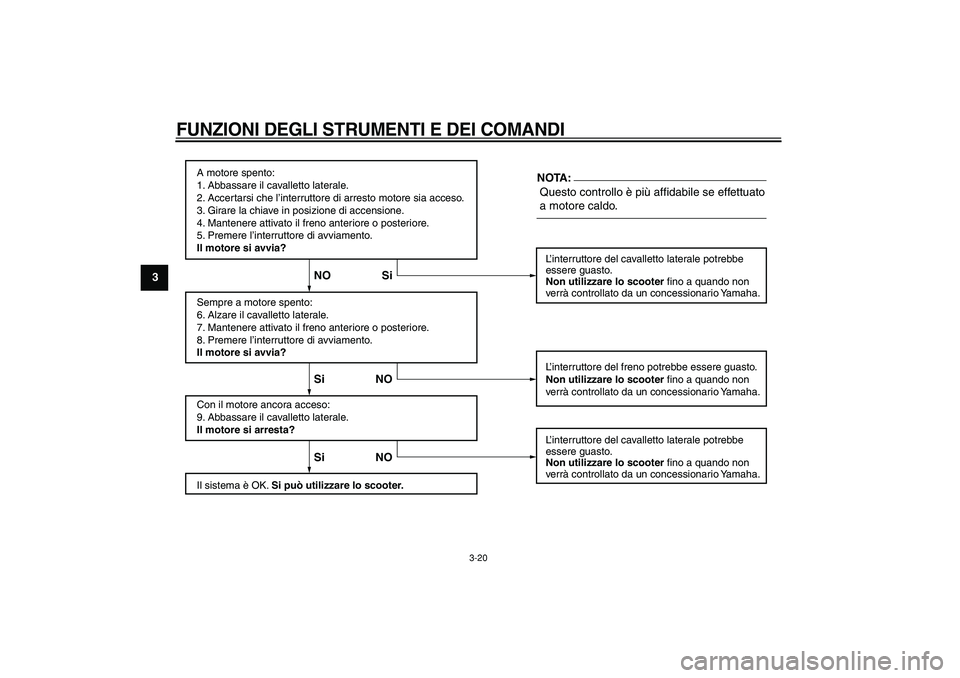

Page 34 of 94
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
1
2
3
4
5
6
7
8
9
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mantenere attivato il freno anteriore o posteriore.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Sempre a motore spento:
6. Alzare il cavalletto laterale.
7. Mantenere attivato il freno anteriore o posteriore.
8. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Il sistema è OK. Si può utilizzare lo scooter.
Questo controllo è più affidabile se effettuato
a motore caldo.L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del freno potrebbe essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO NO SiNOTA:

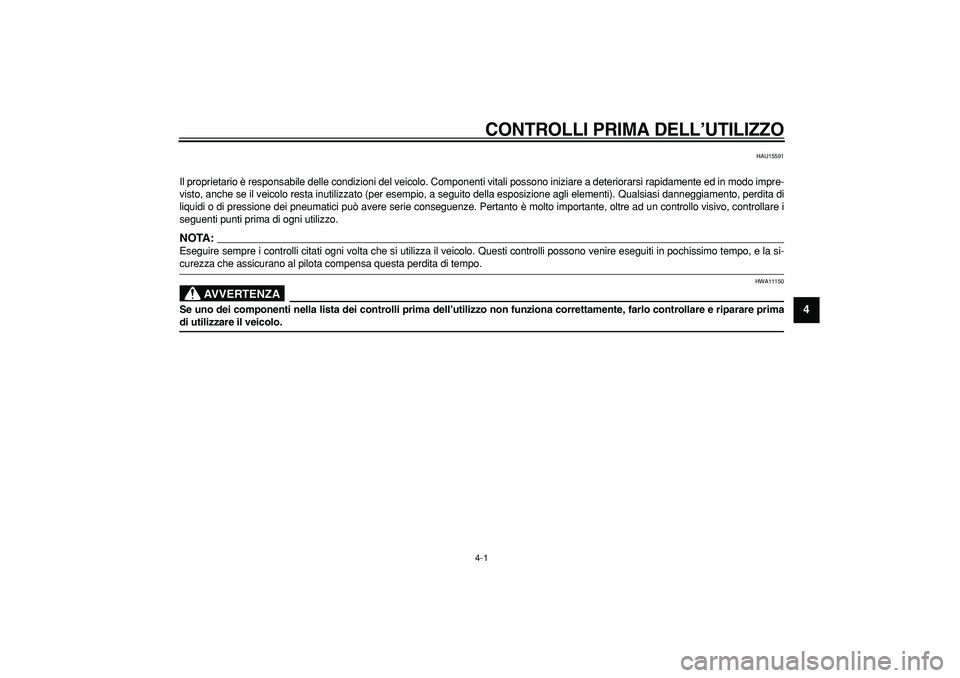

Page 35 of 94
4-1
2
3
45
6
7
8
9
CONTROLLI PRIMA DELL’UTILIZZO
HAU15591
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
NOTA:
Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la si-
curezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA
HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare prima
di utilizzare il veicolo.

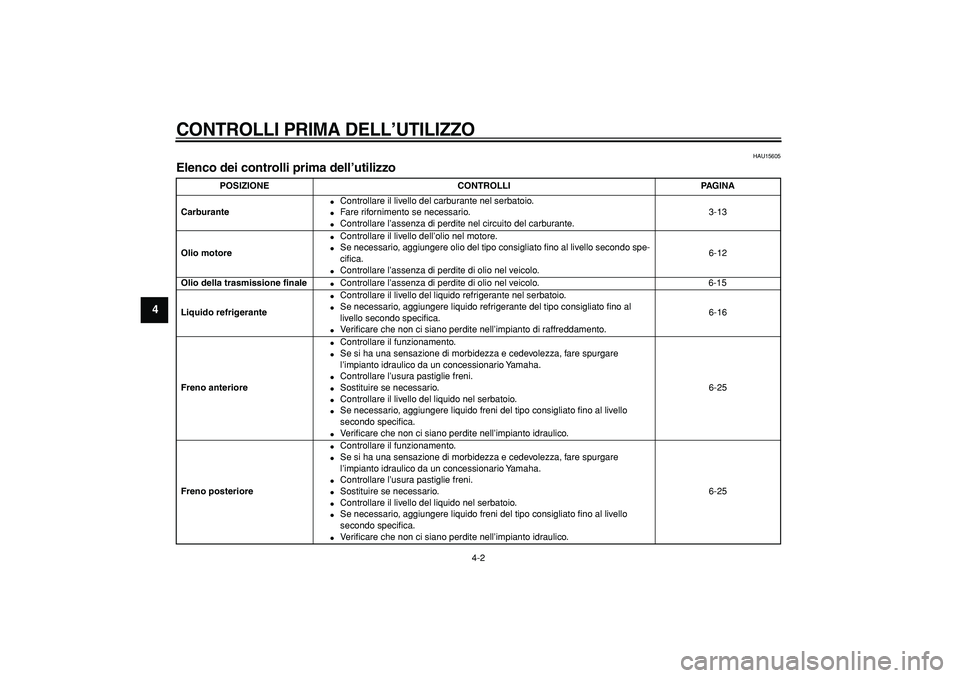

Page 36 of 94
CONTROLLI PRIMA DELL’UTILIZZO
4-2
1
2
3
4
5
6
7
8
9
HAU15605
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
Carburante
Controllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-13
Olio motore
Controllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo spe-
cifica.
Controllare l’assenza di perdite di olio nel veicolo.6-12
Olio della trasmissione finale
Controllare l’assenza di perdite di olio nel veicolo. 6-15
Liquido refrigerante
Controllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al
livello secondo specifica.
Ve r ificare che non ci siano perdite nell’impianto di raffreddamento.6-16
Freno anteriore
Controllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
Ve r ificare che non ci siano perdite nell’impianto idraulico.6-25
Freno posteriore
Controllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
Ve r ificare che non ci siano perdite nell’impianto idraulico.6-25

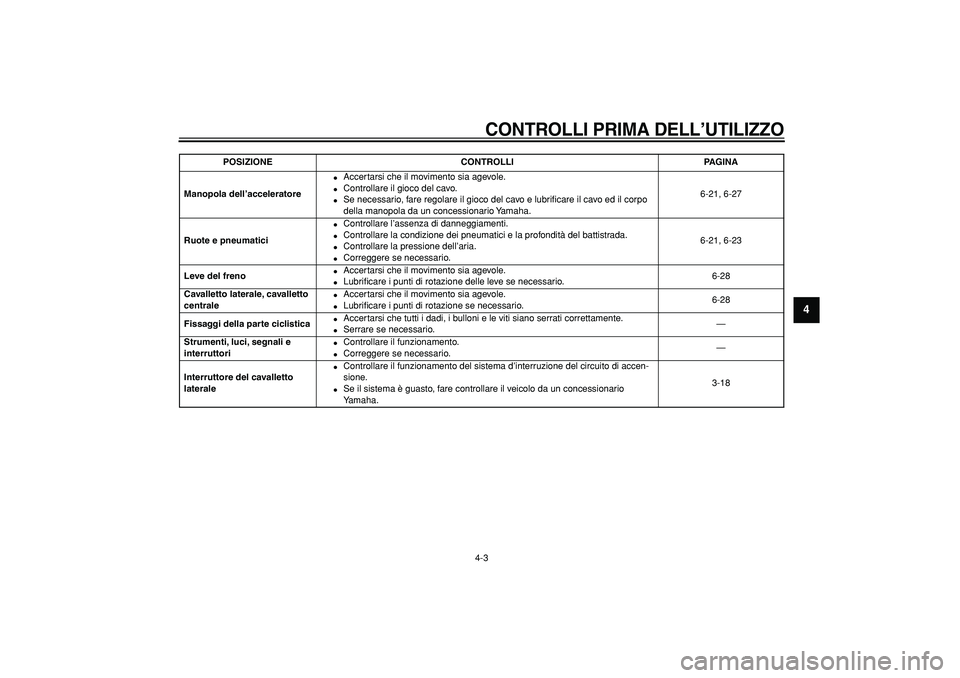

Page 37 of 94
CONTROLLI PRIMA DELL’UTILIZZO
4-3
2
3
45
6
7
8
9
Manopola dell’acceleratore
Accertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo
della manopola da un concessionario Yamaha.6-21, 6-27
Ruote e pneumatici
Controllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-21, 6-23
Leve del freno
Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-28
Cavalletto laterale, cavalletto
centrale
Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.6-28
Fissaggi della parte ciclistica
Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e
interruttori
Controllare il funzionamento.
Correggere se necessario.—
Interruttore del cavalletto
laterale
Controllare il funzionamento del sistema d’interruzione del circuito di accen-
sione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario
Yamaha.3-18
POSIZIONE CONTROLLI PAGINA

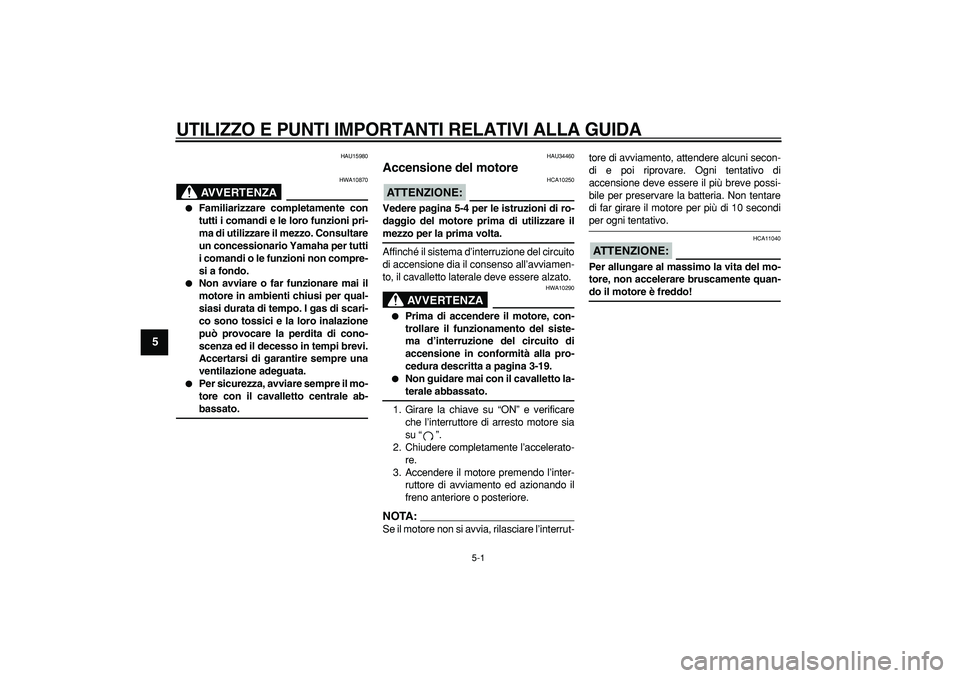

Page 38 of 94
5-1
1
2
3
4
5
6
7
8
9
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU15980
AVVERTENZA
HWA10870
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
Per sicurezza, avviare sempre il mo-
tore con il cavalletto centrale ab-
bassato.
HAU34460
Accensione del motore
ATTENZIONE:
HCA10250
Vedere pagina 5-4 per le istruzioni di ro-
daggio del motore prima di utilizzare il
mezzo per la prima volta.
Affinché il sistema d’interruzione del circuito
di accensione dia il consenso all’avviamen-
to, il cavalletto laterale deve essere alzato.
AVVERTENZA
HWA10290
Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma d’interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-19.
Non guidare mai con il cavalletto la-
terale abbassato.
1. Girare la chiave su “ON” e verificare
che l’interruttore di arresto motore sia
su “”.
2. Chiudere completamente l’accelerato-
re.
3. Accendere il motore premendo l’inter-
ruttore di avviamento ed azionando il
freno anteriore o posteriore.
NOTA:
Se il motore non si avvia, rilasciare l’interrut-tore di avviamento, attendere alcuni secon-
di e poi riprovare. Ogni tentativo di
accensione deve essere il più breve possi-
bile per preservare la batteria. Non tentare
di far girare il motore per più di 10 secondi
per ogni tentativo.
ATTENZIONE:
HCA11040
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!

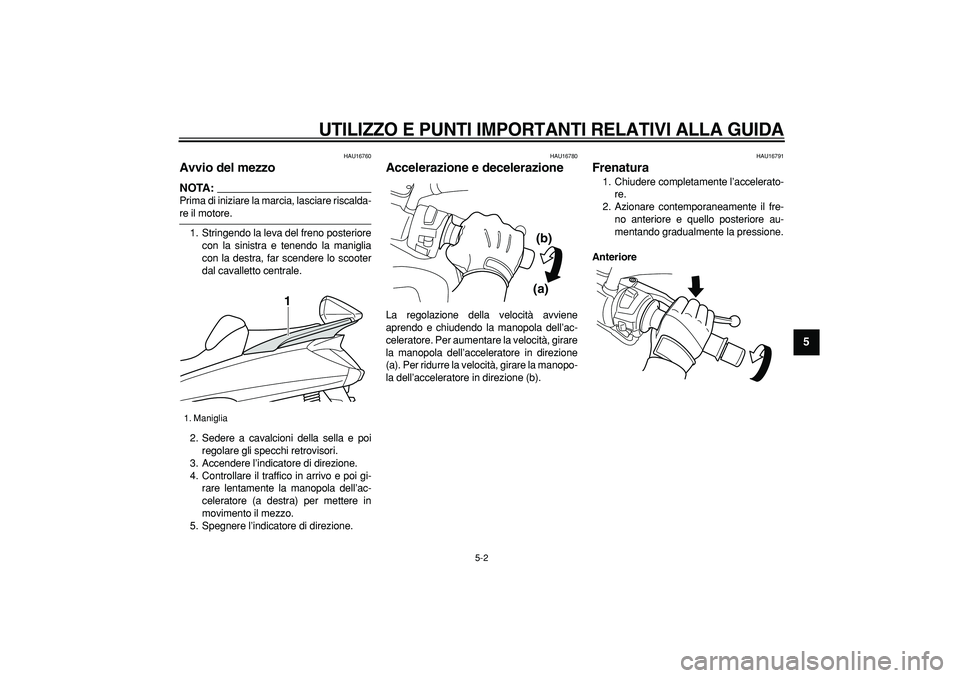

Page 39 of 94
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
2
3
4
56
7
8
9
HAU16760
Avvio del mezzo
NOTA:
Prima di iniziare la marcia, lasciare riscalda-
re il motore.
1. Stringendo la leva del freno posteriore
con la sinistra e tenendo la maniglia
con la destra, far scendere lo scooter
dal cavalletto centrale.
2. Sedere a cavalcioni della sella e poi
regolare gli specchi retrovisori.
3. Accendere l’indicatore di direzione.
4. Controllare il traffico in arrivo e poi gi-
rare lentamente la manopola dell’ac-
celeratore (a destra) per mettere in
movimento il mezzo.
5. Spegnere l’indicatore di direzione.
HAU16780
Accelerazione e decelerazione
La regolazione della velocità avviene
aprendo e chiudendo la manopola dell’ac-
celeratore. Per aumentare la velocità, girare
la manopola dell’acceleratore in direzione
(a). Per ridurre la velocità, girare la manopo-
la dell’acceleratore in direzione (b).
HAU16791
Frenatura
1. Chiudere completamente l’accelerato-
re.
2. Azionare contemporaneamente il fre-
no anteriore e quello posteriore au-
mentando gradualmente la pressione.
Anteriore
1. Maniglia
1
(a)(b)

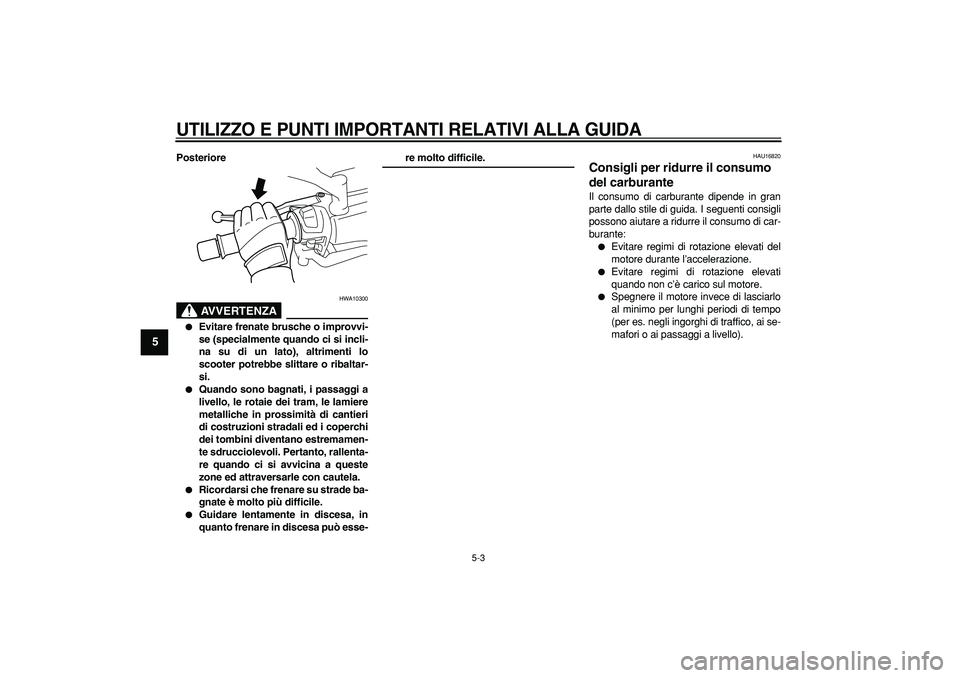

Page 40 of 94
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
1
2
3
4
5
6
7
8
9
Posteriore
AVVERTENZA
HWA10300
Evitare frenate brusche o improvvi-
se (specialmente quando ci si incli-
na su di un lato), altrimenti lo
scooter potrebbe slittare o ribaltar-
si.
Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri
di costruzioni stradali ed i coperchi
dei tombini diventano estremamen-
te sdrucciolevoli. Pertanto, rallenta-
re quando ci si avvicina a queste
zone ed attraversarle con cautela.
Ricordarsi che frenare su strade ba-
gnate è molto più difficile.
Guidare lentamente in discesa, in
quanto frenare in discesa può esse-
re molto difficile.
HAU16820
Consigli per ridurre il consumo
del carburante
Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
Evitare regimi di rotazione elevati
quando non c’è carico sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
