ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
2
34
5
6
7
8
9

bungstemperaturanzeige.

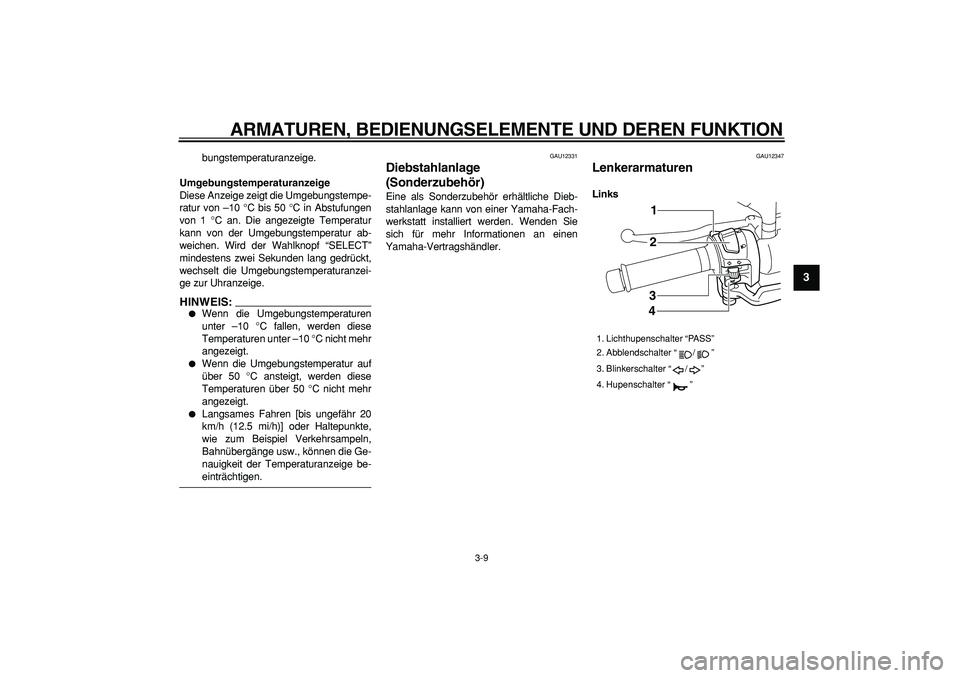

Umgebungstemperaturanzeige
Diese Anzeige zeigt die Umgebungstempe-
ratur von –10 °C bis 50 °C in Abstufungen
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen. Wird der Wahlknopf “SELECT”
mindestens zwei Sekunden lang gedrückt,
wechselt die Umgebungstemperaturanzei-
ge zur Uhranzeige.
HINWEIS:


Wenn die Umgebungstemperaturen
unter –10 °C fallen, werden diese
Temperaturen unter –10 °C nicht mehr
angezeigt.

Wenn die Umgebungstemperatur auf
über 50 °C ansteigt, werden diese
Temperaturen über 50 °C nicht mehr
angezeigt.

Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-
einträchtigen.
GAU12331
Diebstahlanlage
(Sonderzubehör)
Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12347
Lenkerarmaturen
Links
1. Lichthupenschalter “PASS”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
1
2
3
4

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
1
2
3
4
5
6
7
8
9

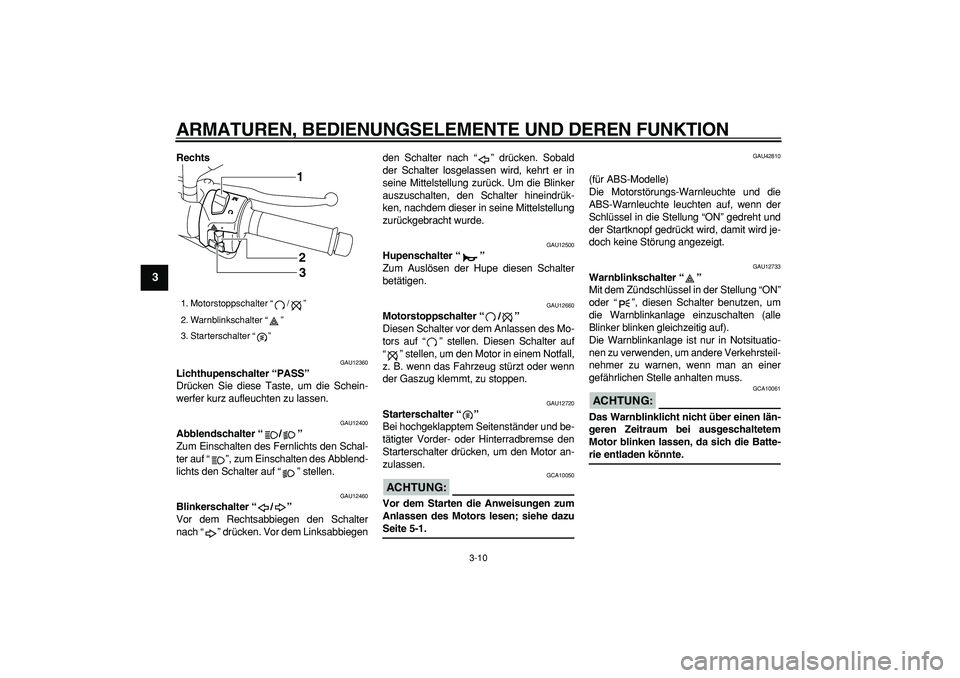

Rechts
GAU12360
Lichthupenschalter “PASS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegenden Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12720
Starterschalter “”
Bei hochgeklapptem Seitenständer und be-
tätigter Vorder- oder Hinterradbremse den
Starterschalter drücken, um den Motor an-
zulassen.
ACHTUNG:

GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1.
GAU42810
(für ABS-Modelle)
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte leuchten auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.
ACHTUNG:

GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
1. Motorstoppschalter “/”
2. Warnblinkschalter “”
3. Starterschalter “”
1
2
3

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
2
34
5
6
7
8
9

GAU12900

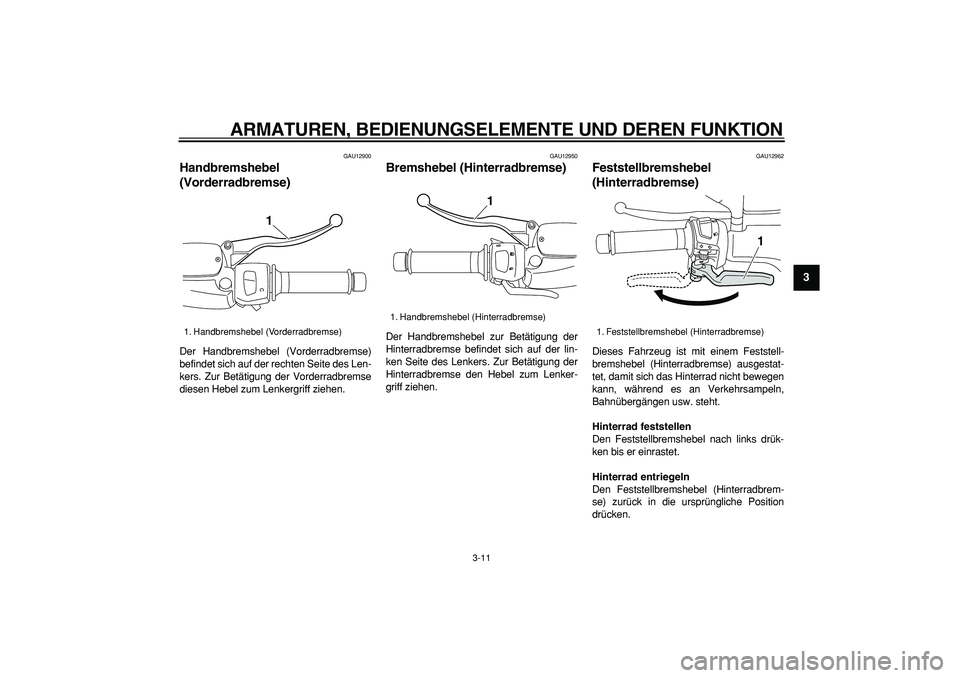

Handbremshebel
(Vorderradbremse)
Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Lenkergriff ziehen.
GAU12950
Bremshebel (Hinterradbremse)
Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
GAU12962
Feststellbremshebel
(Hinterradbremse)
Dieses Fahrzeug ist mit einem Feststell-
bremshebel (Hinterradbremse) ausgestat-
tet, damit sich das Hinterrad nicht bewegen
kann, während es an Verkehrsampeln,
Bahnübergängen usw. steht.
Hinterrad feststellen
Den Feststellbremshebel nach links drük-
ken bis er einrastet.
Hinterrad entriegeln
Den Feststellbremshebel (Hinterradbrem-
se) zurück in die ursprüngliche Position
drücken.

1. Handbremshebel (Vorderradbremse)
1

1. Handbremshebel (Hinterradbremse)
1
1. Feststellbremshebel (Hinterradbremse)
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
1
2
3
4
5
6
7
8
9

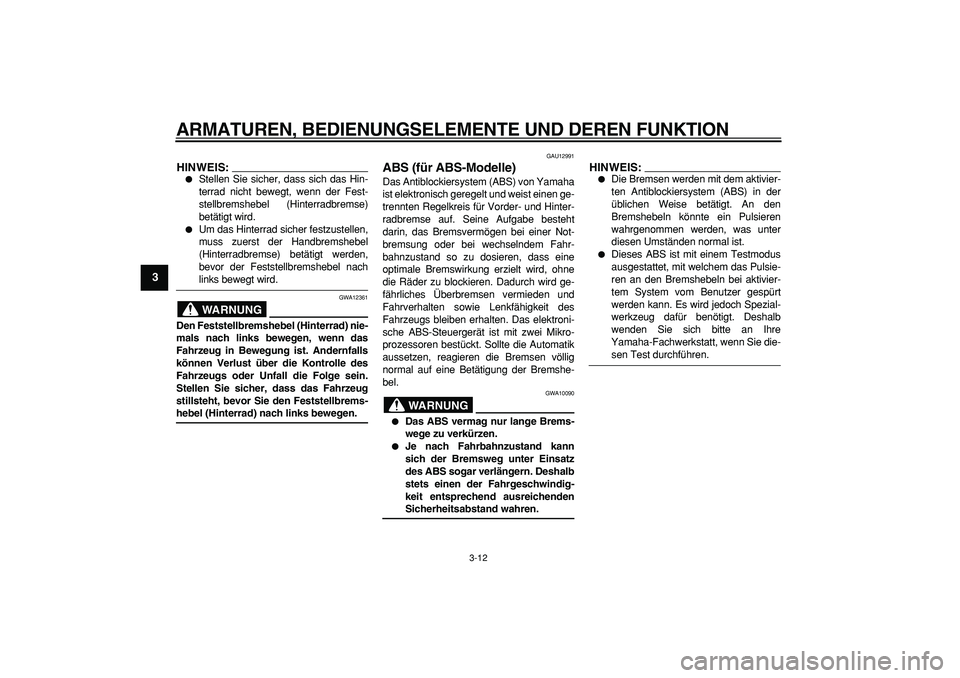

HINWEIS:


Stellen Sie sicher, dass sich das Hin-
terrad nicht bewegt, wenn der Fest-
stellbremshebel (Hinterradbremse)
betätigt wird.

Um das Hinterrad sicher festzustellen,
muss zuerst der Handbremshebel
(Hinterradbremse) betätigt werden,
bevor der Feststellbremshebel nach
links bewegt wird.
WARNUNG

GWA12361
Den Feststellbremshebel (Hinterrad) nie-
mals nach links bewegen, wenn das
Fahrzeug in Bewegung ist. Andernfalls
können Verlust über die Kontrolle des
Fahrzeugs oder Unfall die Folge sein.
Stellen Sie sicher, dass das Fahrzeug
stillsteht, bevor Sie den Feststellbrems-
hebel (Hinterrad) nach links bewegen.
GAU12991
ABS (für ABS-Modelle)
Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Seine Aufgabe besteht
darin, das Bremsvermögen bei einer Not-
bremsung oder bei wechselndem Fahr-
bahnzustand so zu dosieren, dass eine
optimale Bremswirkung erzielt wird, ohne
die Räder zu blockieren. Dadurch wird ge-
fährliches Überbremsen vermieden und
Fahrverhalten sowie Lenkfähigkeit des
Fahrzeugs bleiben erhalten. Das elektroni-
sche ABS-Steuergerät ist mit zwei Mikro-
prozessoren bestückt. Sollte die Automatik
aussetzen, reagieren die Bremsen völlig
normal auf eine Betätigung der Bremshe-
bel.
WARNUNG

GWA10090

Das ABS vermag nur lange Brems-
wege zu verkürzen.

Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS:


Die Bremsen werden mit dem aktivier-
ten Antiblockiersystem (ABS) in der
üblichen Weise betätigt. An den
Bremshebeln könnte ein Pulsieren
wahrgenommen werden, was unter
diesen Umständen normal ist.

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt, wenn Sie die-
sen Test durchführen.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
2
34
5
6
7
8
9

GAU13161

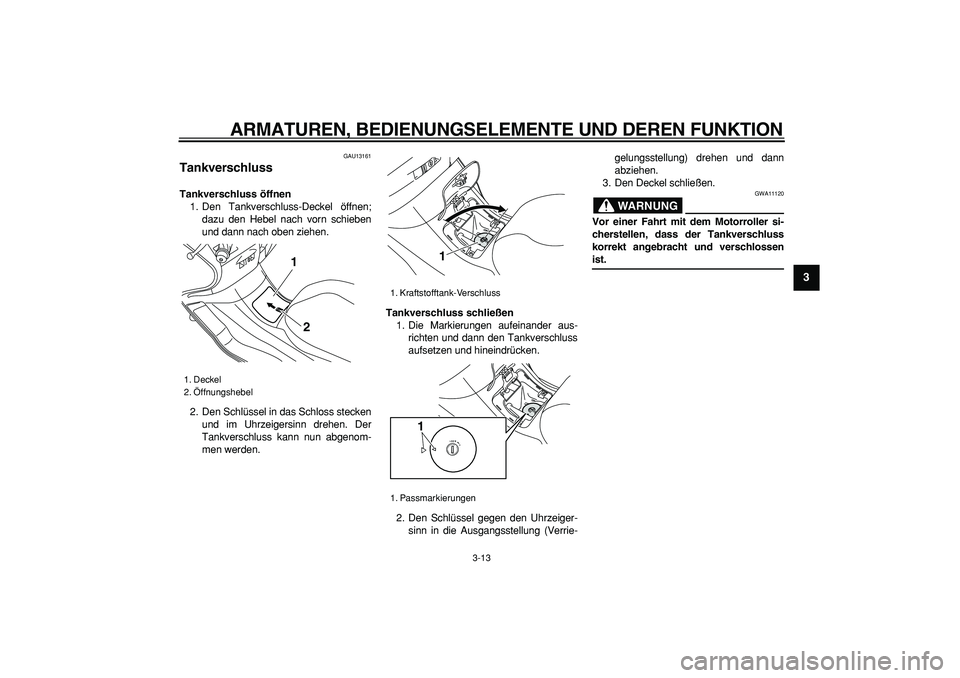

Tankverschluss
Tankverschluss öffnen
1. Den Tankverschluss-Deckel öffnen;
dazu den Hebel nach vorn schieben
und dann nach oben ziehen.
2. Den Schlüssel in das Schloss stecken
und im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenom-
men werden.
Tankverschluss schließen
1. Die Markierungen aufeinander aus-
richten und dann den Tankverschluss
aufsetzen und hineindrücken.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-gelungsstellung) drehen und dann
abziehen.
3. Den Deckel schließen.
WARNUNG

GWA11120
Vor einer Fahrt mit dem Motorroller si-
cherstellen, dass der Tankverschluss
korrekt angebracht und verschlossen
ist.
1. Deckel
2. Öffnungshebel
2 1

1. Kraftstofftank-Verschluss
1. Passmarkierungen
1
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
1
2
3
4
5
6
7
8
9

GAU13211

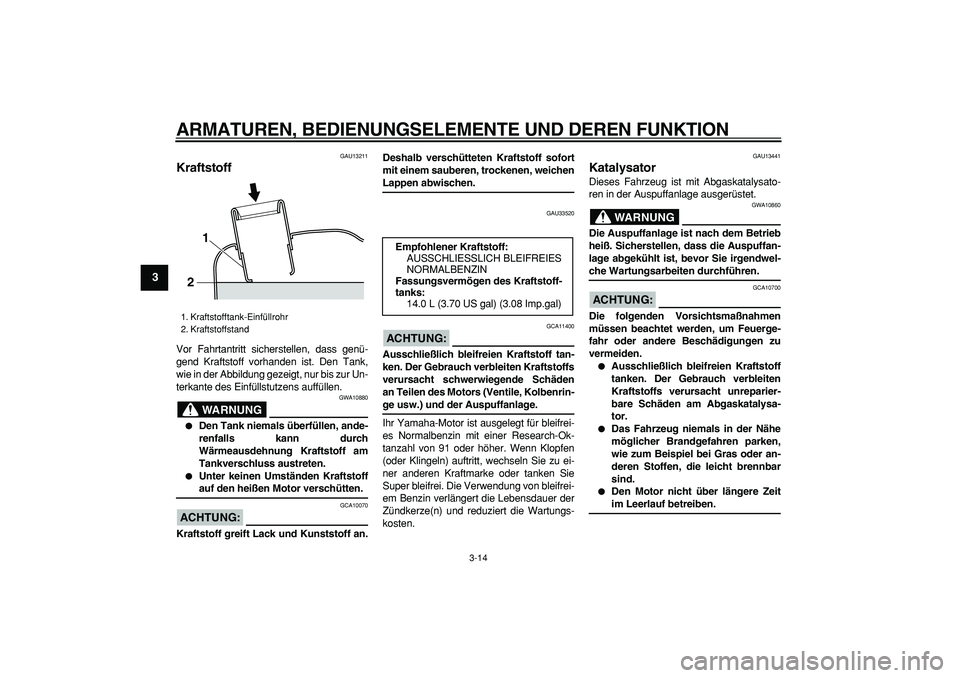

Kraftstoff
Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG

GWA10880

Den Tank niemals überfüllen, ande-
renfalls kann durch
Wärmeausdehnung Kraftstoff am
Tankverschluss austreten.

Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
ACHTUNG:

GCA10070
Kraftstoff greift Lack und Kunststoff an.Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen.
GAU33520
ACHTUNG:

GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13441
Katalysator
Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG

GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-
che Wartungsarbeiten durchführen.
ACHTUNG:

GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.

Den Motor nicht über längere Zeit
im Leerlauf betreiben.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
21

Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
14.0 L (3.70 US gal) (3.08 Imp.gal)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
2
34
5
6
7
8
9

GAU34140

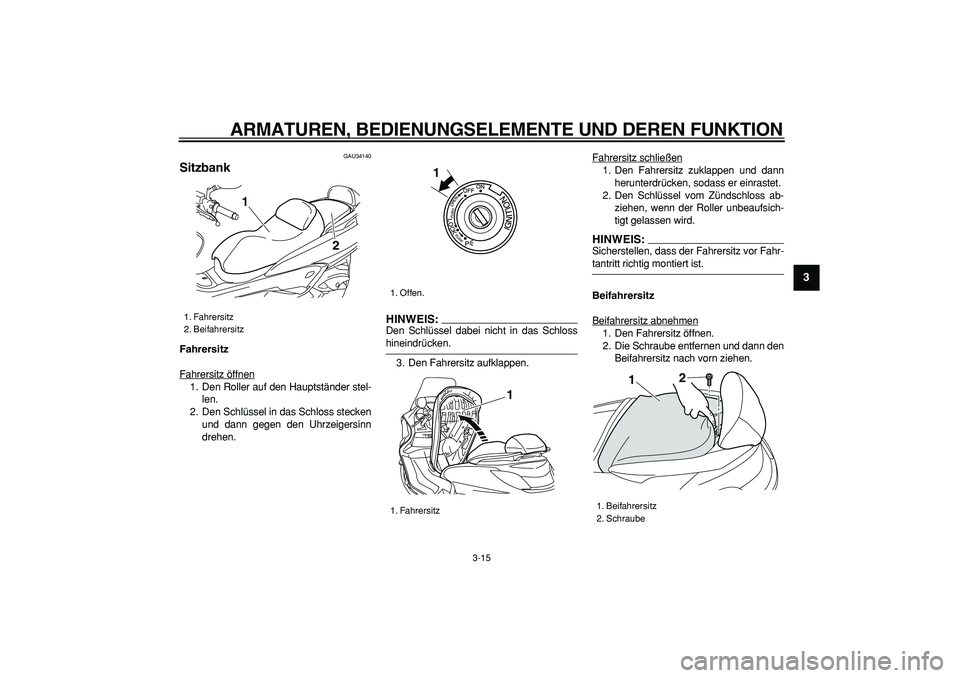

Sitzbank
Fahrersitz
Fahrersitz öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Schlüssel in das Schloss stecken
und dann gegen den Uhrzeigersinn
drehen.
HINWEIS:

Den Schlüssel dabei nicht in das Schloss
hineindrücken.
3. Den Fahrersitz aufklappen.Fahrersitz schließen
1. Den Fahrersitz zuklappen und dann
herunterdrücken, sodass er einrastet.
2. Den Schlüssel vom Zündschloss ab-
ziehen, wenn der Roller unbeaufsich-
tigt gelassen wird.HINWEIS:

Sicherstellen, dass der Fahrersitz vor Fahr-
tantritt richtig montiert ist.
Beifahrersitz
Beifahrersitz abnehmen
1. Den Fahrersitz öffnen.
2. Die Schraube entfernen und dann den
Beifahrersitz nach vorn ziehen.

1. Fahrersitz
2. Beifahrersitz
2 1

1. Offen.
1. Fahrersitz
1
1

1. Beifahrersitz
2. Schraube
2
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
1
2
3
4
5
6
7
8
9

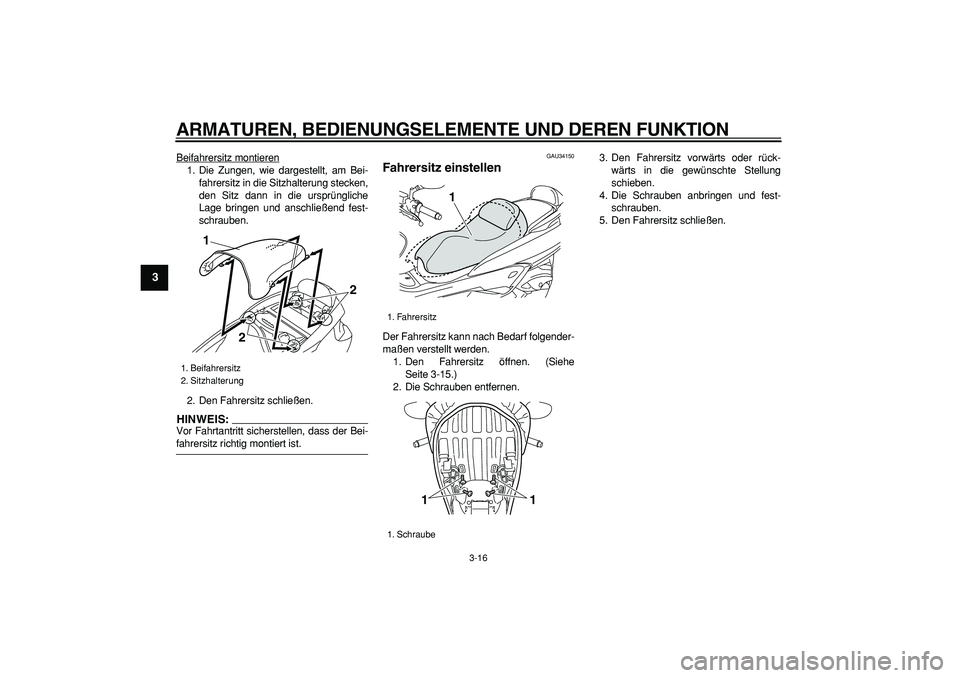

Beifahrersitz montieren
1. Die Zungen, wie dargestellt, am Bei-
fahrersitz in die Sitzhalterung stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
2. Den Fahrersitz schließen.HINWEIS:

Vor Fahrtantritt sicherstellen, dass der Bei-
fahrersitz richtig montiert ist.
GAU34150
Fahrersitz einstellen
Der Fahrersitz kann nach Bedarf folgender-
maßen verstellt werden.
1. Den Fahrersitz öffnen. (Siehe
Seite 3-15.)
2. Die Schrauben entfernen.3. Den Fahrersitz vorwärts oder rück-
wärts in die gewünschte Stellung
schieben.
4. Die Schrauben anbringen und fest-
schrauben.
5. Den Fahrersitz schließen.
1. Beifahrersitz
2. Sitzhalterung
1
2
2

1. Fahrersitz
1. Schraube1
11
