2007 YAMAHA MAJESTY 400 Betriebsanleitungen (in German)

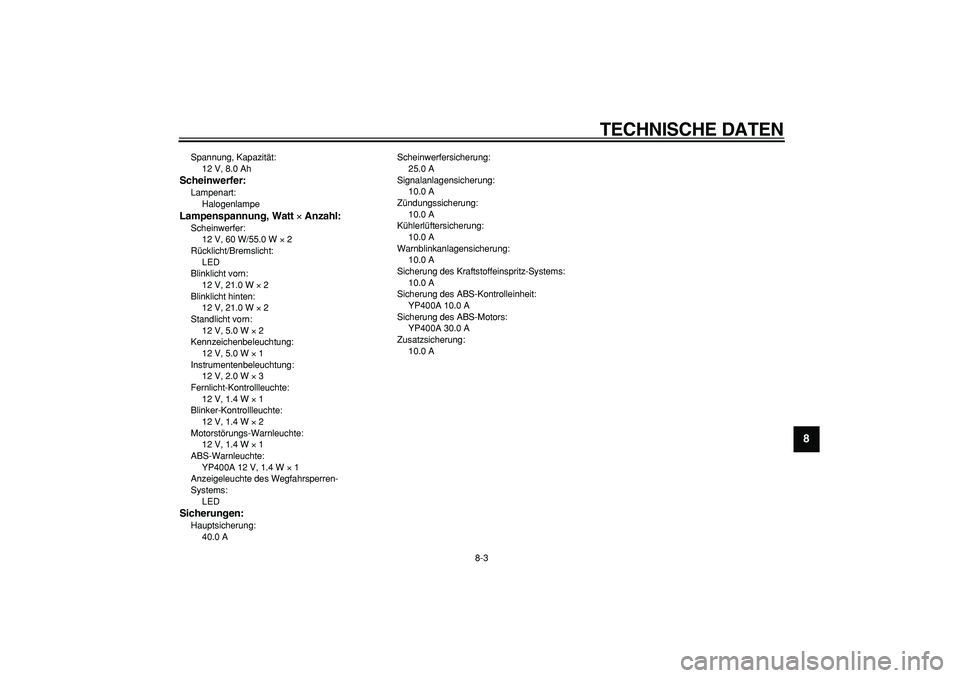

TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
12 V, 2.0 W
×
3
Fernlicht-Kontrollleuchte:
12 V, 1.4 W
×
1
Blinker-Kontrollleuchte:
12 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
12 V, 1.4 W
×
1
ABS-Warnleuchte:
YP400A 12 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED

Sicherungen:
Hauptsicherung:
40.0 AScheinwerfersicherung:
25.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
YP400A 10.0 A
Sicherung des ABS-Motors:
YP400A 30.0 A
Zusatzsicherung:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

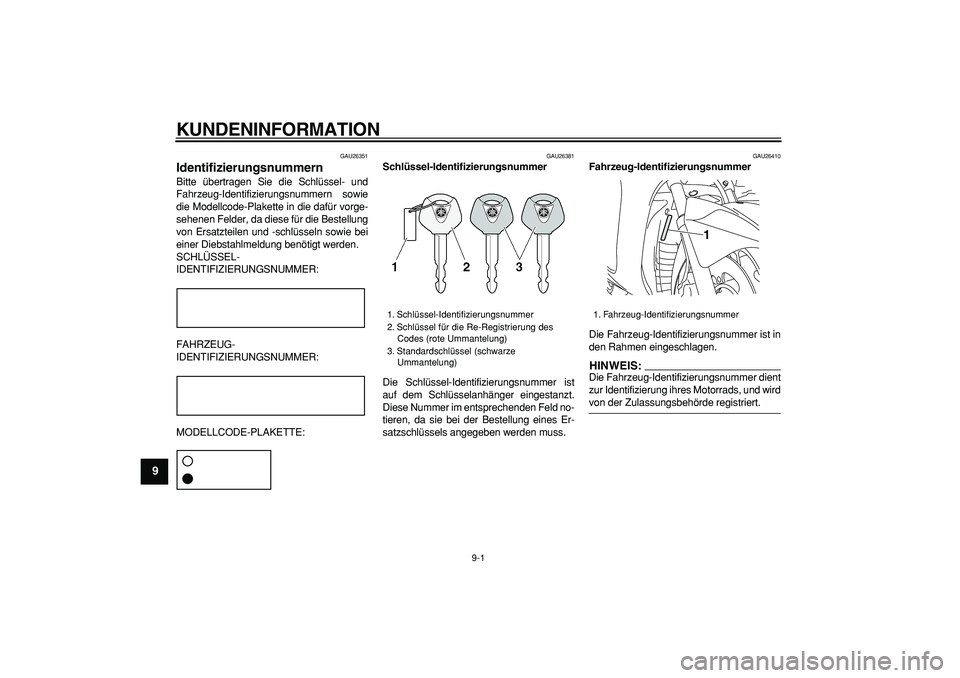

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze
Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
2
3
4
5
6
7
8
9

GAU26500

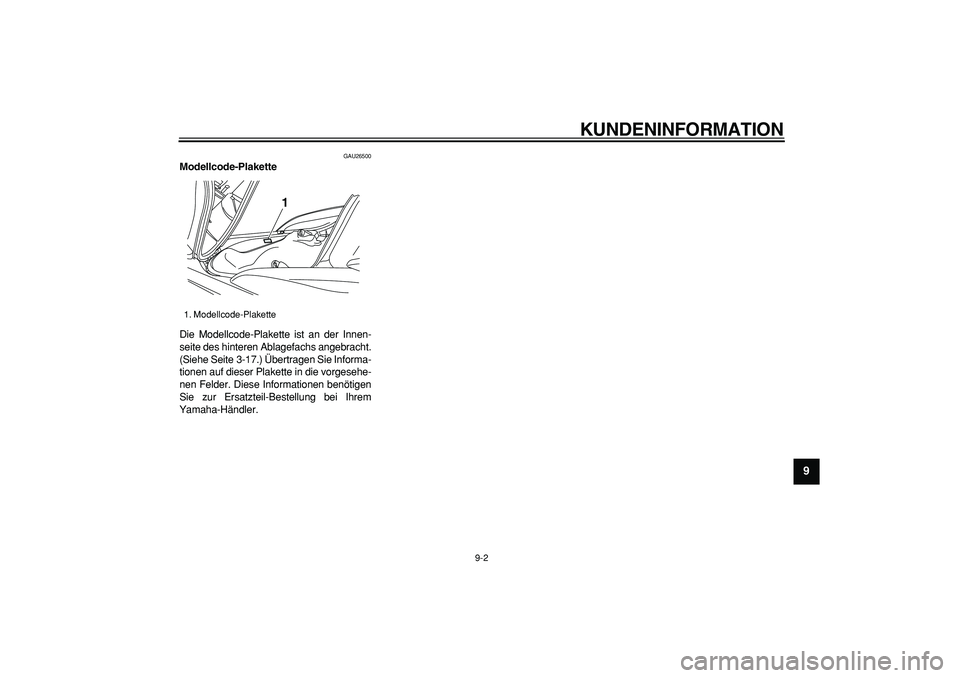

Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-17.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

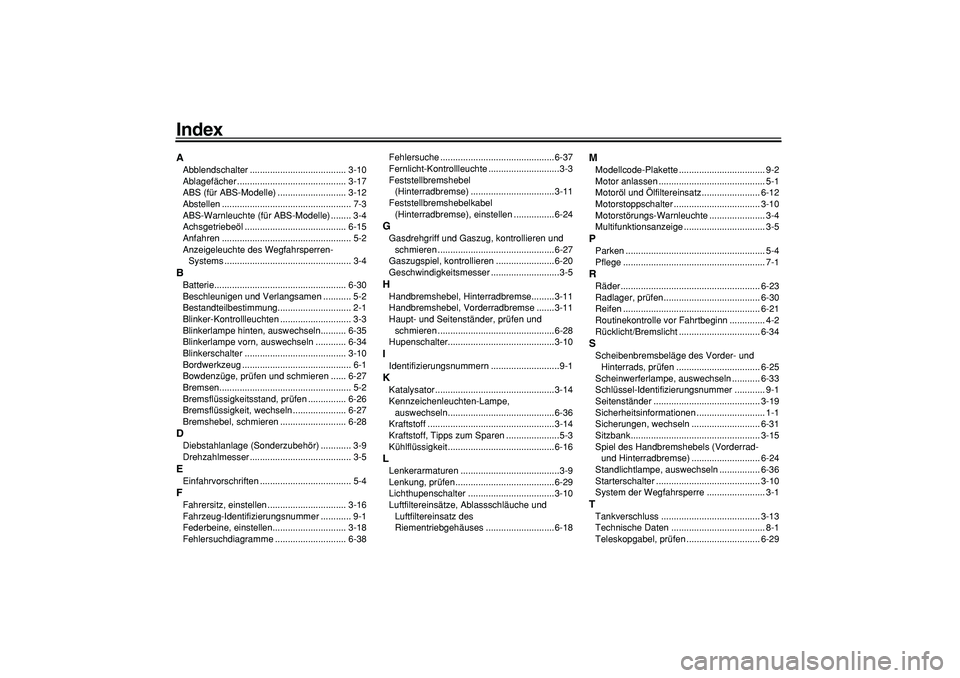

Index
A
Abblendschalter ...................................... 3-10
Ablagefächer ........................................... 3-17
ABS (für ABS-Modelle) ........................... 3-12
Abstellen ................................................... 7-3
ABS-Warnleuchte (für ABS-Modelle) ........ 3-4
Achsgetriebeöl ........................................ 6-15
Anfahren ................................................... 5-2
Anzeigeleuchte des Wegfahrsperren-
Systems .................................................. 3-4
B
Batterie.................................................... 6-30
Beschleunigen und Verlangsamen ........... 5-2
Bestandteilbestimmung............................. 2-1
Blinker-Kontrollleuchten ............................ 3-3
Blinkerlampe hinten, auswechseln.......... 6-35
Blinkerlampe vorn, auswechseln ............ 6-34
Blinkerschalter ........................................ 3-10
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-27
Bremsen.................................................... 5-2
Bremsflüssigkeitsstand, prüfen ............... 6-26
Bremsflüssigkeit, wechseln ..................... 6-27
Bremshebel, schmieren .......................... 6-28
D
Diebstahlanlage (Sonderzubehör) ............ 3-9
Drehzahlmesser ........................................ 3-5
E
Einfahrvorschriften .................................... 5-4
F
Fahrersitz, einstellen ............................... 3-16
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbeine, einstellen............................. 3-18
Fehlersuchdiagramme ............................ 6-38Fehlersuche .............................................6-37
Fernlicht-Kontrollleuchte ............................3-3
Feststellbremshebel
(Hinterradbremse) .................................3-11
Feststellbremshebelkabel
(Hinterradbremse), einstellen ................6-24
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ..............................................6-27
Gaszugspiel, kontrollieren .......................6-20
Geschwindigkeitsmesser ...........................3-5
H
Handbremshebel, Hinterradbremse.........3-11
Handbremshebel, Vorderradbremse .......3-11
Haupt- und Seitenständer, prüfen und
schmieren ..............................................6-28
Hupenschalter..........................................3-10
I
Identifizierungsnummern ...........................9-1
K
Katalysator ...............................................3-14
Kennzeichenleuchten-Lampe,
auswechseln..........................................6-36
Kraftstoff ..................................................3-14
Kraftstoff, Tipps zum Sparen .....................5-3
Kühlflüssigkeit ..........................................6-16
L
Lenkerarmaturen .......................................3-9
Lenkung, prüfen .......................................6-29
Lichthupenschalter ..................................3-10
Luftfiltereinsätze, Ablassschläuche und
Luftfiltereinsatz des
Riementriebgehäuses ...........................6-18
M
Modellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1
Motoröl und Ölfiltereinsatz....................... 6-12
Motorstoppschalter .................................. 3-10
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige ................................ 3-5
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder....................................................... 6-23
Radlager, prüfen...................................... 6-30
Reifen ...................................................... 6-21
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht/Bremslicht ................................ 6-34
S
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-25
Scheinwerferlampe, auswechseln ........... 6-33
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-19
Sicherheitsinformationen ........................... 1-1
Sicherungen, wechseln ........................... 6-31
Sitzbank................................................... 3-15
Spiel des Handbremshebels (Vorderrad-
und Hinterradbremse) ........................... 6-24
Standlichtlampe, auswechseln ................ 6-36
Starterschalter ......................................... 3-10
System der Wegfahrsperre ....................... 3-1
T
Tankverschluss ....................................... 3-13
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen ............................. 6-29

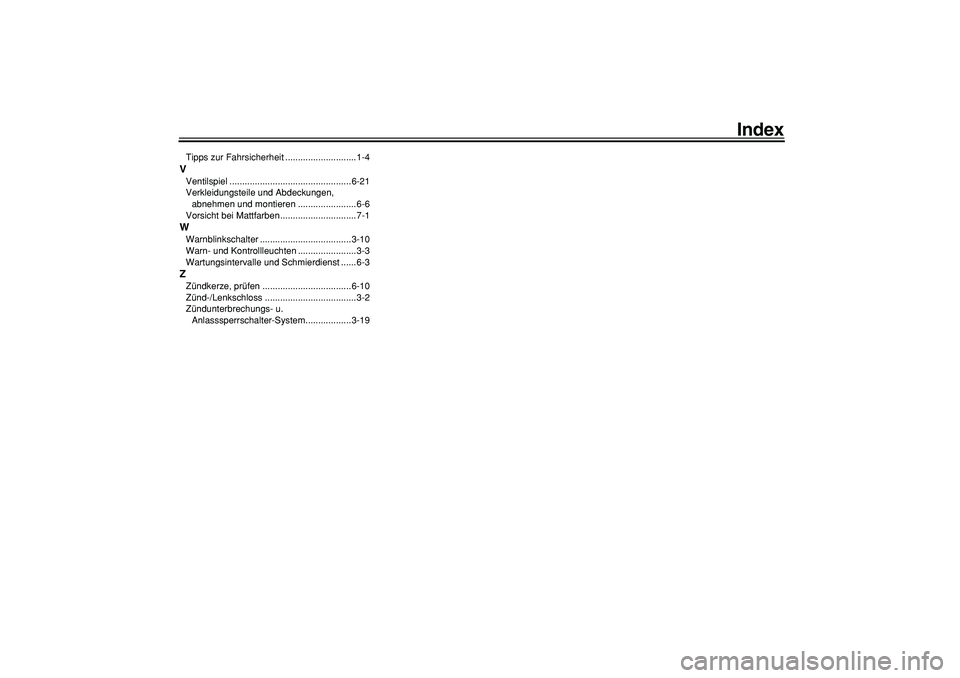

Index
Tipps zur Fahrsicherheit ............................1-4
V
Ventilspiel ................................................6-21
Verkleidungsteile und Abdeckungen,
abnehmen und montieren .......................6-6
Vorsicht bei Mattfarben ..............................7-1
W
Warnblinkschalter ....................................3-10
Warn- und Kontrollleuchten .......................3-3
Wartungsintervalle und Schmierdienst ......6-3
Z
Zündkerze, prüfen ...................................6-10
Zünd-/Lenkschloss ....................................3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System..................3-19

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.9–4.2×1 !
(G)

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.9–4.2×1 !
(G)
