2007 YAMAHA MAJESTY 400 Betriebsanleitungen (in German)

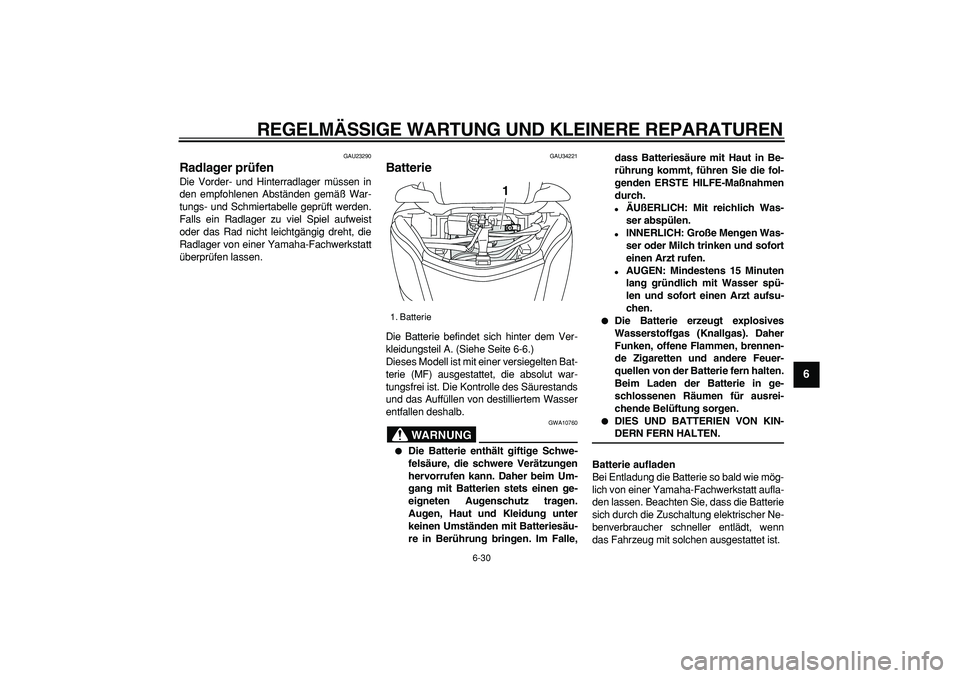

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
2
3
4
5
67
8
9

GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU34221
Batterie
Die Batterie befindet sich hinter dem Ver-
kleidungsteil A. (Siehe Seite 6-6.)
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
WARNUNG

GWA10760

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.

ÄUßERLICH: Mit reichlich Was-
ser abspülen.

INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.

AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn
das Fahrzeug mit solchen ausgestattet ist.
1. Batterie
1

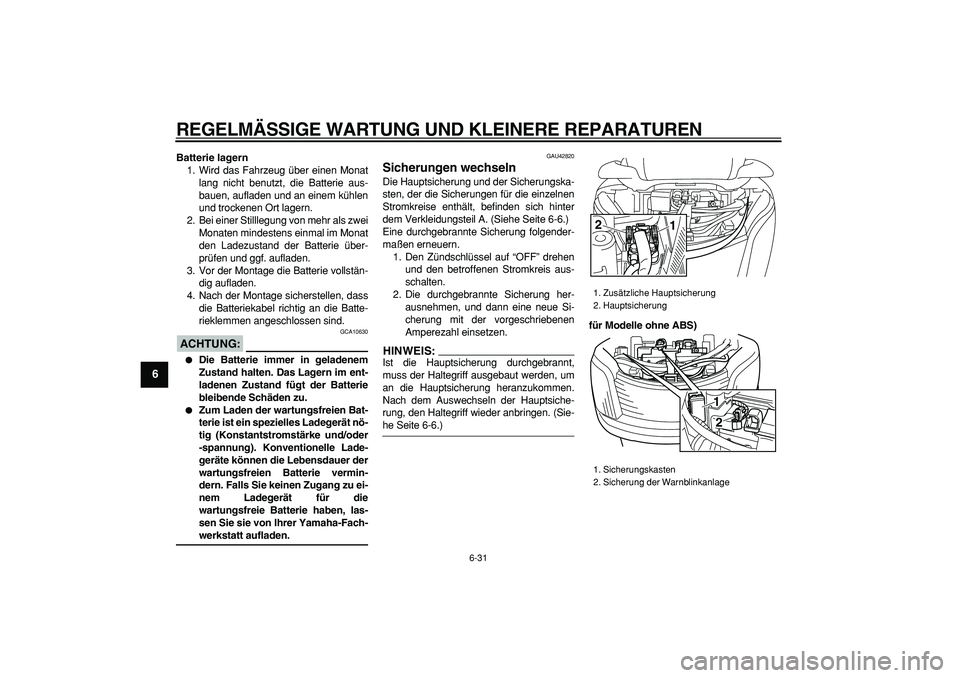

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
1
2
3
4
5
6
7
8
9

Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:

GCA10630

Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.

Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die
wartungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-Fach-
werkstatt aufladen.
GAU42820
Sicherungen wechseln
Die Hauptsicherung und der Sicherungska-
sten, der die Sicherungen für die einzelnen
Stromkreise enthält, befinden sich hinter
dem Verkleidungsteil A. (Siehe Seite 6-6.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
HINWEIS:

Ist die Hauptsicherung durchgebrannt,
muss der Haltegriff ausgebaut werden, um
an die Hauptsicherung heranzukommen.
Nach dem Auswechseln der Hauptsiche-
rung, den Haltegriff wieder anbringen. (Sie-
he Seite 6-6.)
für Modelle ohne ABS)
1. Zusätzliche Hauptsicherung
2. Hauptsicherung
1. Sicherungskasten
2. Sicherung der Warnblinkanlage
1
2
1
2

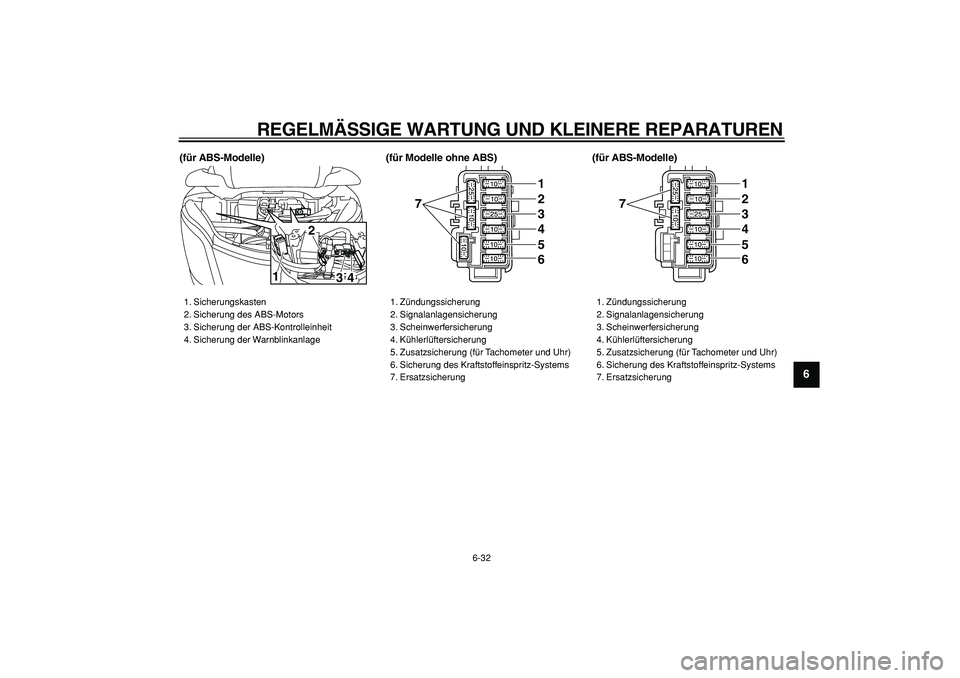

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
2
3
4
5
67
8
9

(für ABS-Modelle) (für Modelle ohne ABS) (für ABS-Modelle)
1. Sicherungskasten
2. Sicherung des ABS-Motors
3. Sicherung der ABS-Kontrolleinheit
4. Sicherung der Warnblinkanlage
1
2
4 3

1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für Tachometer und Uhr)
6. Sicherung des Kraftstoffeinspritz-Systems
7. Ersatzsicherung
7
123456

1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für Tachometer und Uhr)
6. Sicherung des Kraftstoffeinspritz-Systems
7. Ersatzsicherung
7
123456

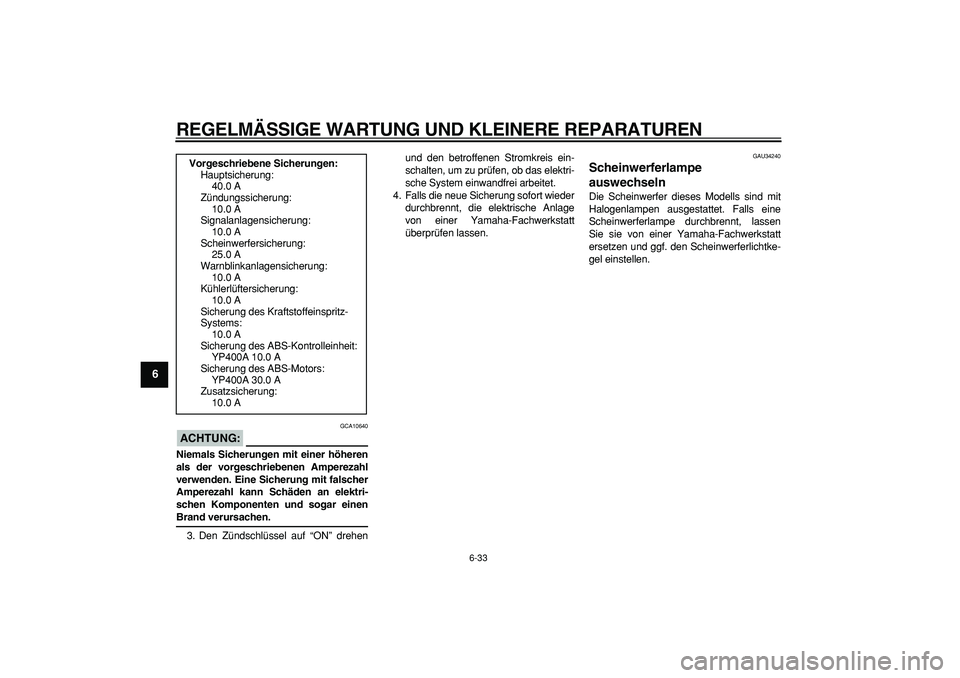

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
1
2
3
4
5
6
7
8
9
ACHTUNG:

GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” drehenund den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU34240
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Falls eine
Scheinwerferlampe durchbrennt, lassen
Sie sie von einer Yamaha-Fachwerkstatt
ersetzen und ggf. den Scheinwerferlichtke-
gel einstellen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
40.0 A
Zündungssicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Scheinwerfersicherung:
25.0 A
Warnblinkanlagensicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
YP400A 10.0 A
Sicherung des ABS-Motors:
YP400A 30.0 A
Zusatzsicherung:
10.0 A

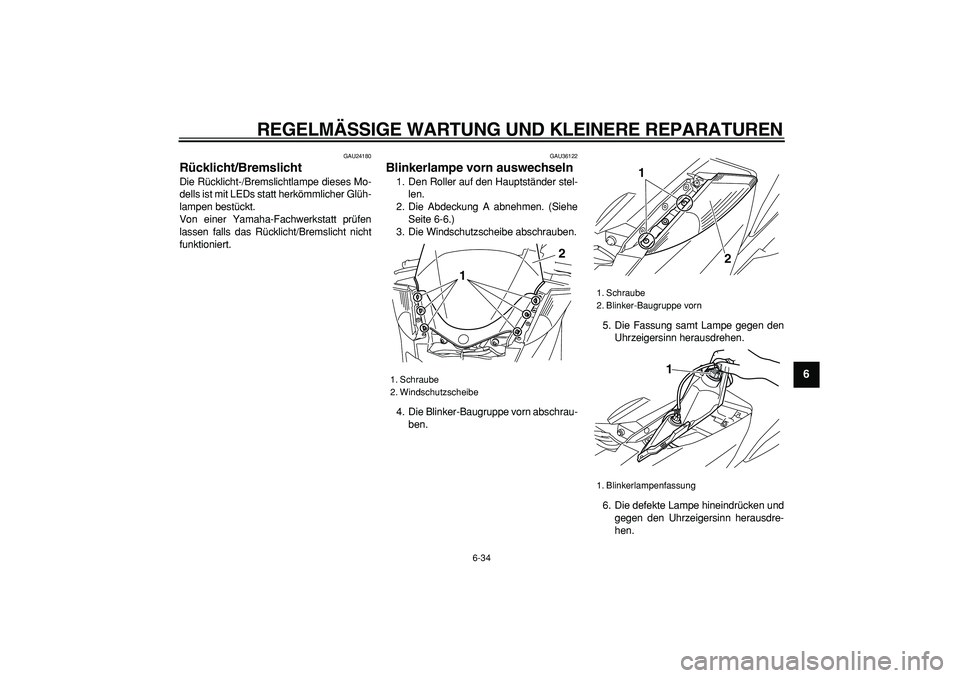

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-34
2
3
4
5
67
8
9

GAU24180
Rücklicht/Bremslicht
Die Rücklicht-/Bremslichtlampe dieses Mo-
dells ist mit LEDs statt herkömmlicher Glüh-
lampen bestückt.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU36122
Blinkerlampe vorn auswechseln
1. Den Roller auf den Hauptständer stel-
len.
2. Die Abdeckung A abnehmen. (Siehe
Seite 6-6.)
3. Die Windschutzscheibe abschrauben.
4. Die Blinker-Baugruppe vorn abschrau-
ben.5. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
6. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
1. Schraube
2. Windschutzscheibe
1
2

1. Schraube
2. Blinker-Baugruppe vorn
1. Blinkerlampenfassung
1
2
1

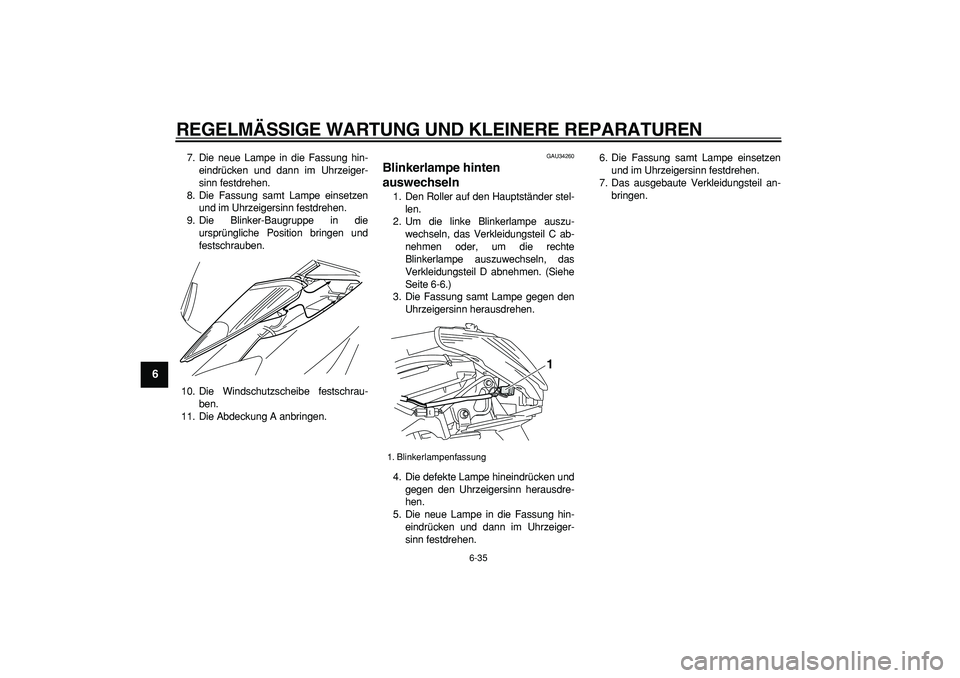

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-35
1
2
3
4
5
6
7
8
9

7. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
8. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
9. Die Blinker-Baugruppe in die
ursprüngliche Position bringen und
festschrauben.
10. Die Windschutzscheibe festschrau-
ben.
11. Die Abdeckung A anbringen.
GAU34260
Blinkerlampe hinten
auswechseln
1. Den Roller auf den Hauptständer stel-
len.
2. Um die linke Blinkerlampe auszu-
wechseln, das Verkleidungsteil C ab-
nehmen oder, um die rechte
Blinkerlampe auszuwechseln, das
Verkleidungsteil D abnehmen. (Siehe
Seite 6-6.)
3. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
4. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das ausgebaute Verkleidungsteil an-
bringen.
1. Blinkerlampenfassung
1

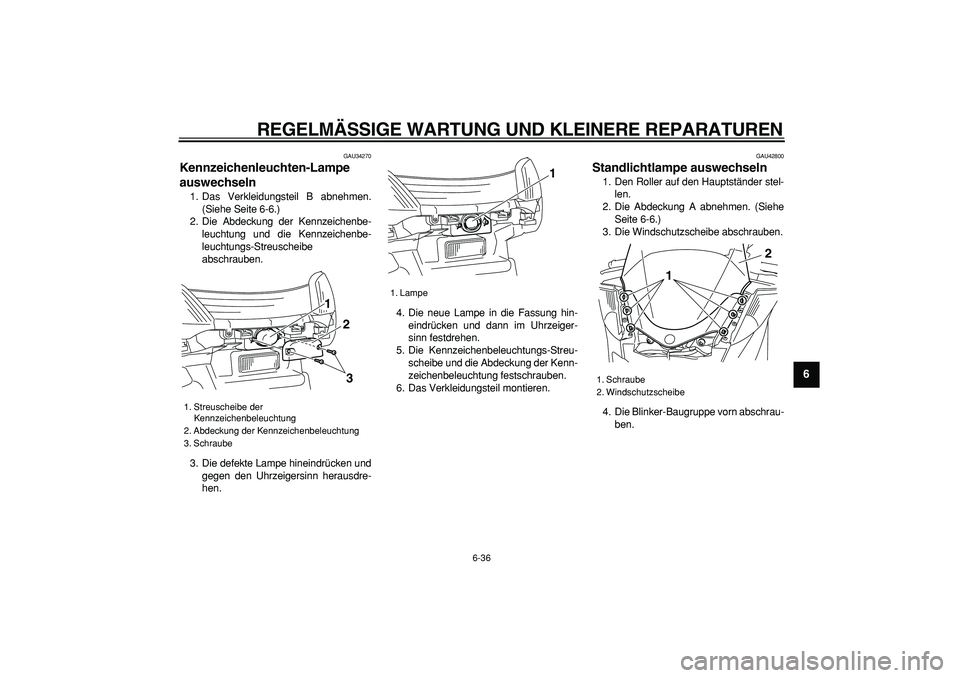

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-36
2
3
4
5
67
8
9

GAU34270
Kennzeichenleuchten-Lampe
auswechseln
1. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-6.)
2. Die Abdeckung der Kennzeichenbe-
leuchtung und die Kennzeichenbe-
leuchtungs-Streuscheibe
abschrauben.
3. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
5. Die Kennzeichenbeleuchtungs-Streu-
scheibe und die Abdeckung der Kenn-
zeichenbeleuchtung festschrauben.
6. Das Verkleidungsteil montieren.
GAU42800
Standlichtlampe auswechseln
1. Den Roller auf den Hauptständer stel-
len.
2. Die Abdeckung A abnehmen. (Siehe
Seite 6-6.)
3. Die Windschutzscheibe abschrauben.
4. Die Blinker-Baugruppe vorn abschrau-
ben.
1. Streuscheibe der
Kennzeichenbeleuchtung
2. Abdeckung der Kennzeichenbeleuchtung
3. Schraube
1
23

1. Lampe
1

1. Schraube
2. Windschutzscheibe
1
2

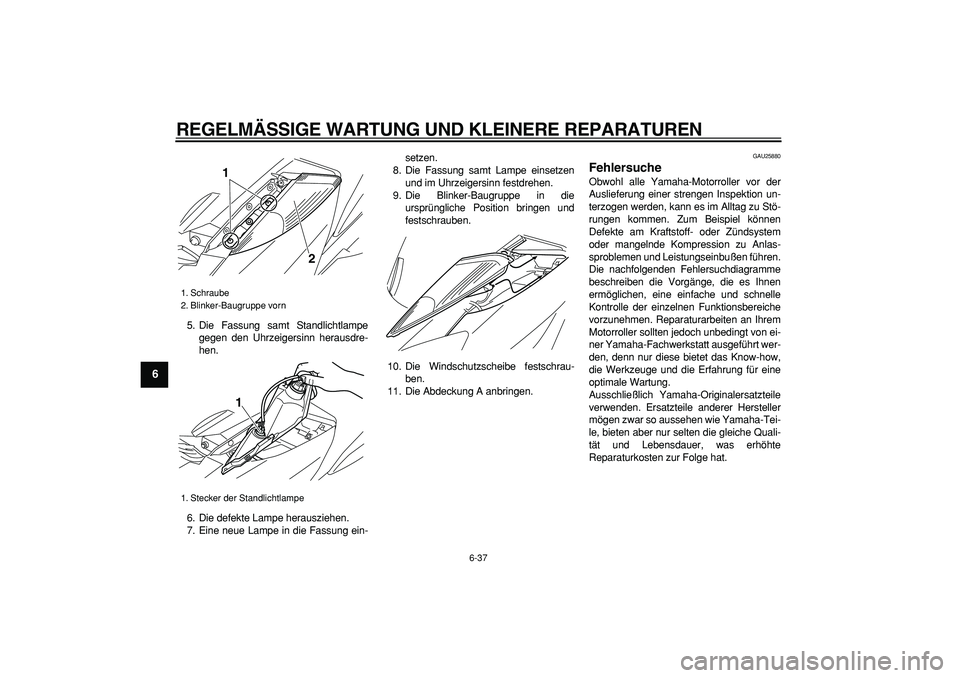

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-37
1
2
3
4
5
6
7
8
9

5. Die Fassung samt Standlichtlampe
gegen den Uhrzeigersinn herausdre-
hen.
6. Die defekte Lampe herausziehen.
7. Eine neue Lampe in die Fassung ein-setzen.
8. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
9. Die Blinker-Baugruppe in die
ursprüngliche Position bringen und
festschrauben.
10. Die Windschutzscheibe festschrau-
ben.
11. Die Abdeckung A anbringen.
GAU25880
Fehlersuche
Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt wer-
den, denn nur diese bietet das Know-how,
die Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
1. Schraube
2. Blinker-Baugruppe vorn
1. Stecker der Standlichtlampe
1
2
1
