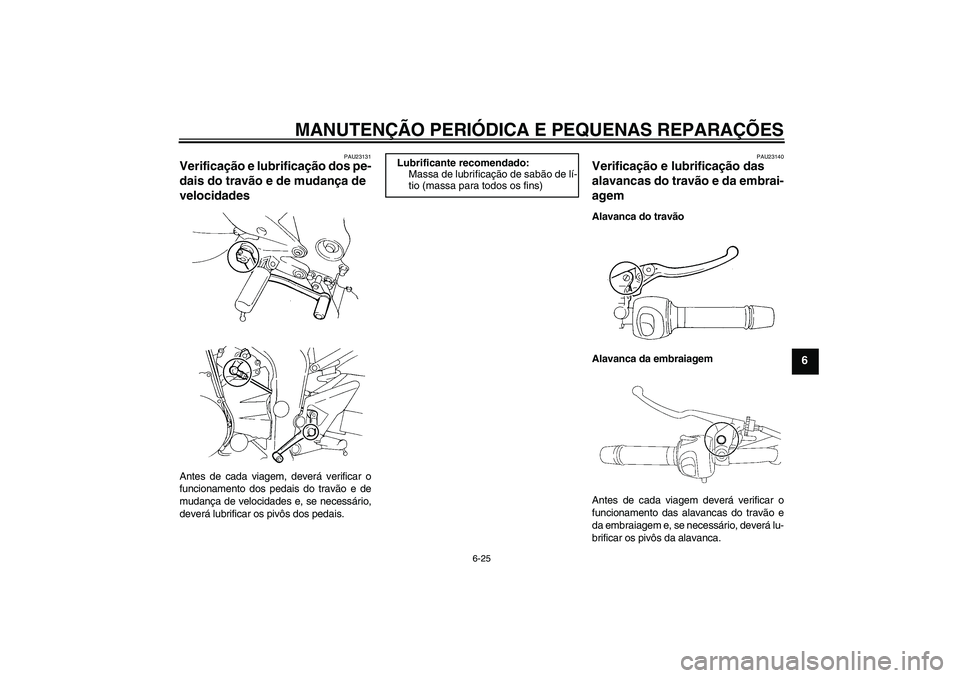

Page 65 of 92
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU23131
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
PAU23140
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
U1B3P3P0.book Page 25 Tuesday, July 18, 2006 9:25 AM

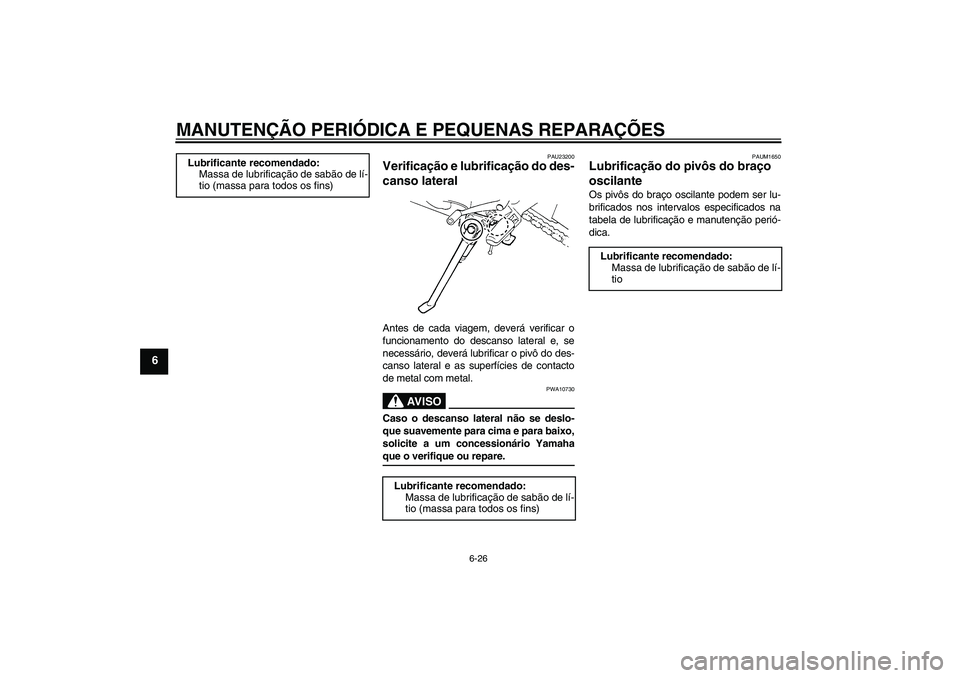

Page 66 of 92
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU23200
Verificação e lubrificação do des-
canso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10730
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamahaque o verifique ou repare.
PAUM1650
Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U1B3P3P0.book Page 26 Tuesday, July 18, 2006 9:25 AM

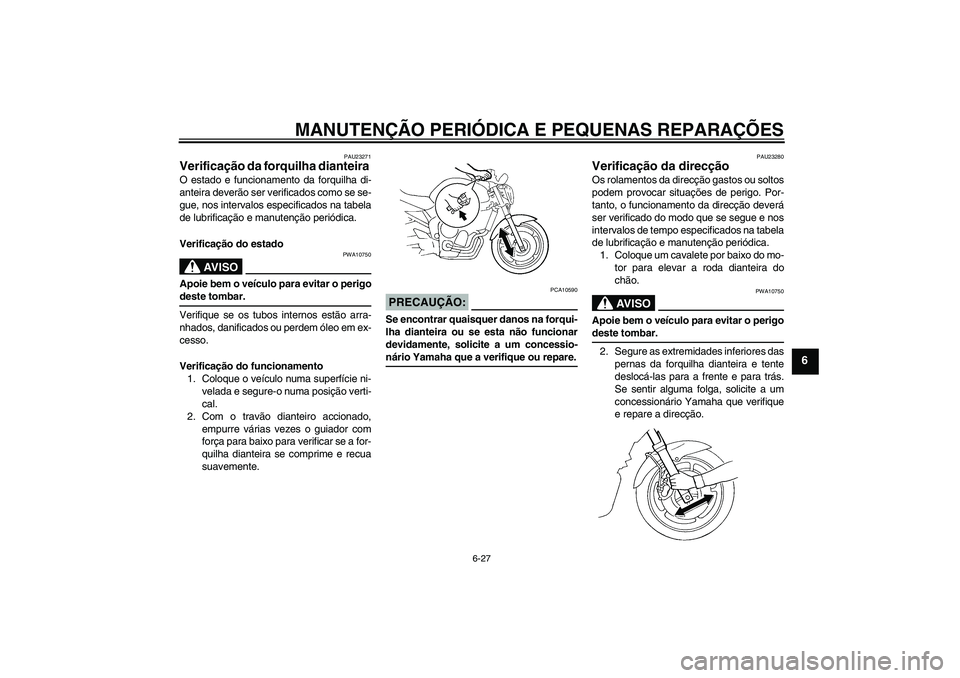

Page 67 of 92
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U1B3P3P0.book Page 27 Tuesday, July 18, 2006 9:25 AM

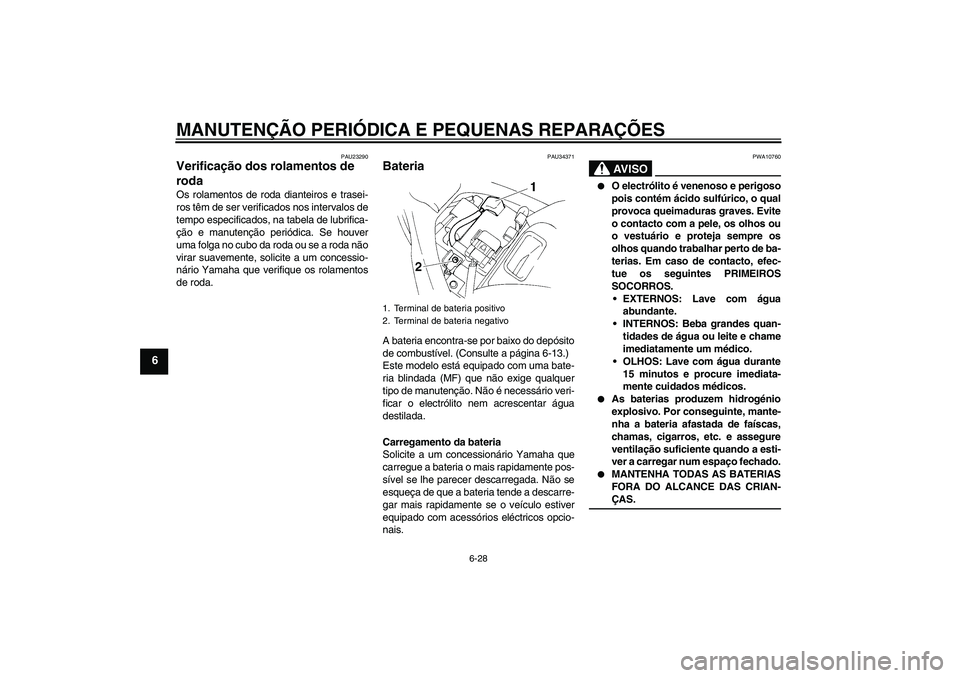

Page 68 of 92
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU34371
Bateria A bateria encontra-se por baixo do depósito
de combustível. (Consulte a página 6-13.)
Este modelo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
AV I S O
PWA10760
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
1. Terminal de bateria positivo
2. Terminal de bateria negativo
U1B3P3P0.book Page 28 Tuesday, July 18, 2006 9:25 AM

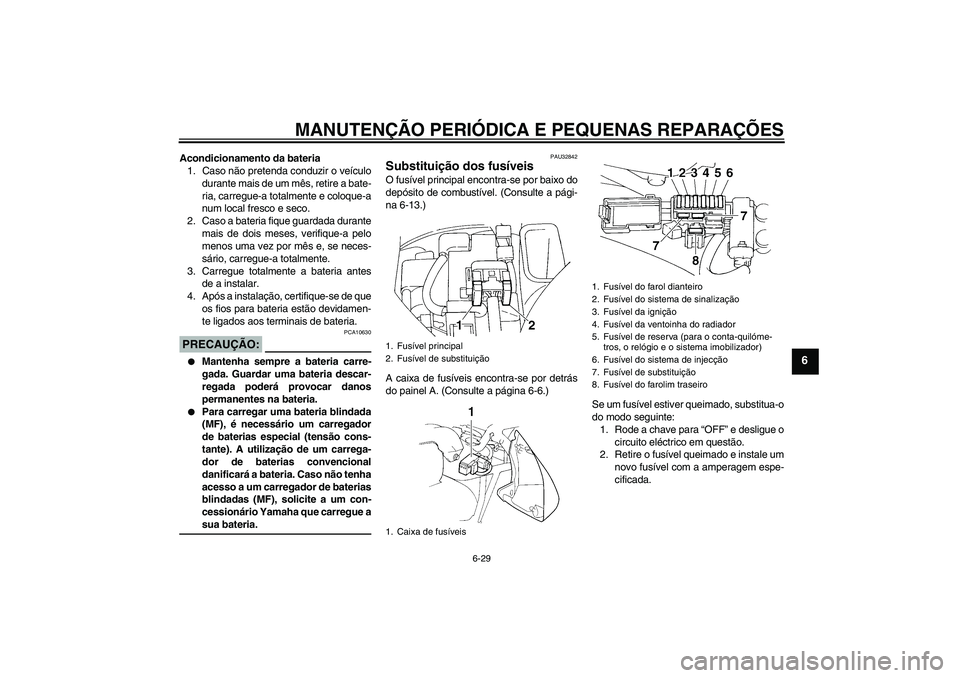

Page 69 of 92
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO:
PCA10630
Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.
Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU32842
Substituição dos fusíveis O fusível principal encontra-se por baixo do
depósito de combustível. (Consulte a pági-
na 6-13.)
A caixa de fusíveis encontra-se por detrás
do painel A. (Consulte a página 6-6.)
Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.1. Fusível principal
2. Fusível de substituição
1. Caixa de fusíveis
1. Fusível do farol dianteiro
2. Fusível do sistema de sinalização
3. Fusível da ignição
4. Fusível da ventoinha do radiador
5. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
6. Fusível do sistema de injecção
7. Fusível de substituição
8. Fusível do farolim traseiro
U1B3P3P0.book Page 29 Tuesday, July 18, 2006 9:25 AM
Page 70 of 92
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU34380
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com uma lâm-
pada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da. Fusíveis especificados:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do farolim traseiro:
10.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível do sistema de injecção:
10.0 A
Fusível de reserva:
10.0 A1. Cavilha
1. Cobertura da lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
U1B3P3P0.book Page 30 Tuesday, July 18, 2006 9:25 AM

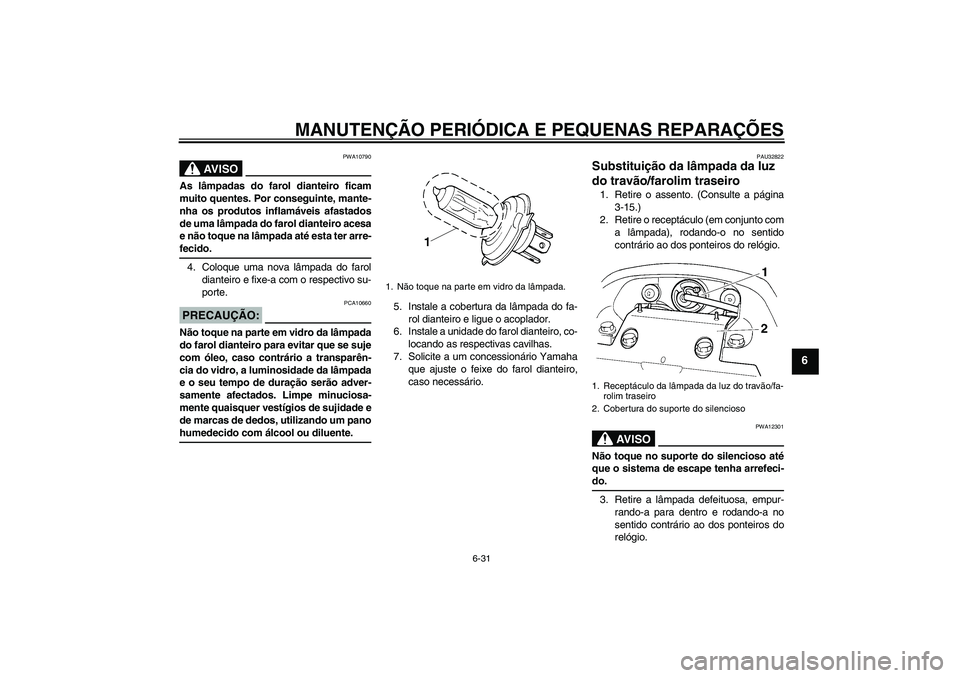

Page 71 of 92
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
AV I S O
PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-fecido.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.PRECAUÇÃO:
PCA10660
Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um panohumedecido com álcool ou diluente.5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro, co-
locando as respectivas cavilhas.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
PAU32822
Substituição da lâmpada da luz
do travão/farolim traseiro 1. Retire o assento. (Consulte a página
3-15.)
2. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.
AV I S O
PWA12301
Não toque no suporte do silencioso até
que o sistema de escape tenha arrefeci-do.
3. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
1. Não toque na parte em vidro da lâmpada.
1. Receptáculo da lâmpada da luz do travão/fa-
rolim traseiro
2. Cobertura do suporte do silencioso
U1B3P3P0.book Page 31 Tuesday, July 18, 2006 9:25 AM

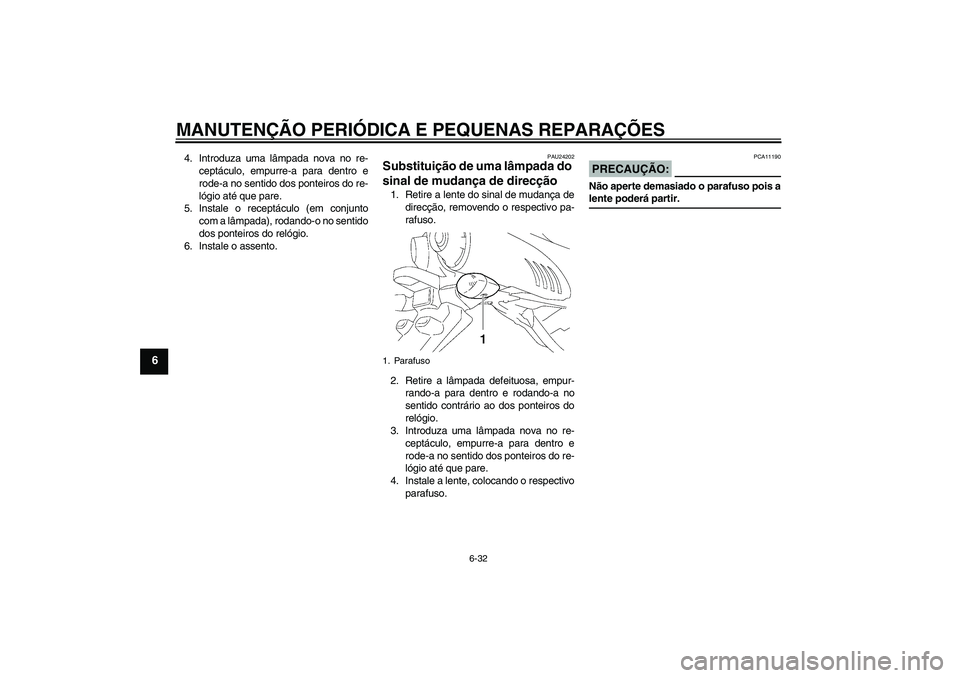

Page 72 of 92
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
6. Instale o assento.
PAU24202
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso.
PRECAUÇÃO:
PCA11190
Não aperte demasiado o parafuso pois alente poderá partir.
1. Parafuso
U1B3P3P0.book Page 32 Tuesday, July 18, 2006 9:25 AM
