2007 YAMAHA FZ6 N Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

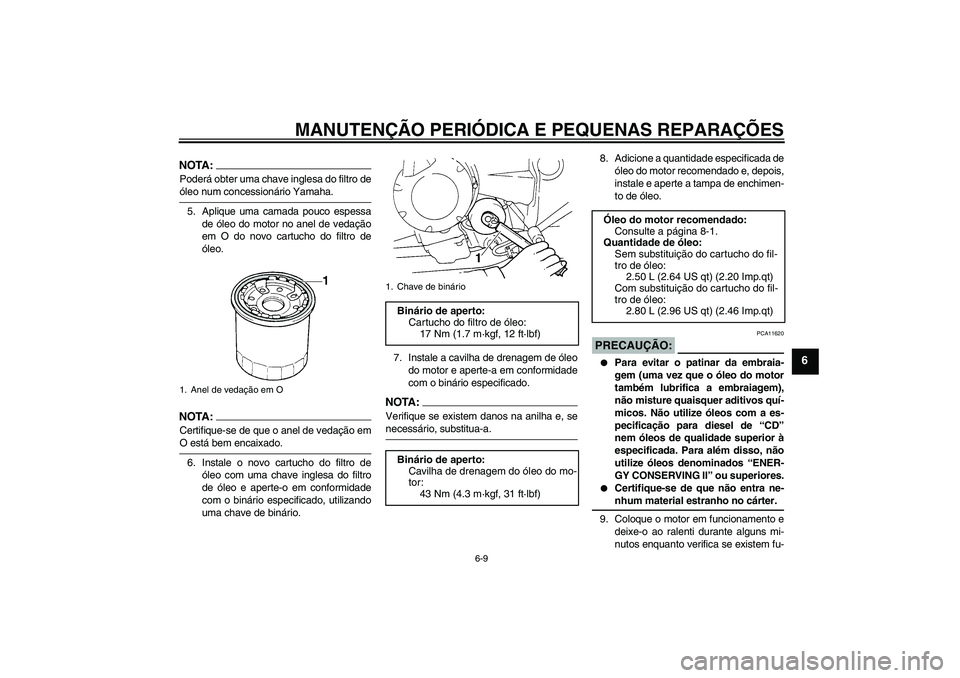

6-9
6
NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
5. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.NOTA:Certifique-se de que o anel de vedação emO está bem encaixado.
6. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.7. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o binário especificado.
NOTA :
Verifique se existem danos na anilha e, senecessário, substitua-a.8. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
PRECAUÇÃO:
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
9. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
1. Anel de vedação em O
1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U1B3P3P0.book Page 9 Tuesday, July 18, 2006 9:25 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

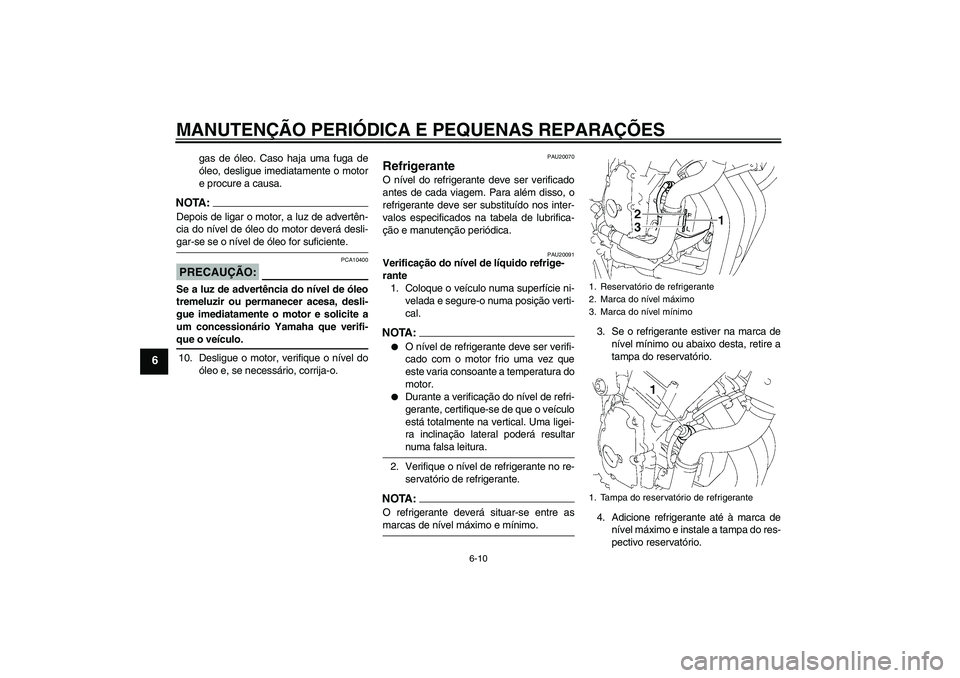

6-10
6
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTA:Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.PRECAUÇÃO:
PCA10400
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.
10. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU20091
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA:

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTA:O refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.3. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório.
4. Adicione refrigerante até à marca de
nível máximo e instale a tampa do res-
pectivo reservatório.
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa do reservatório de refrigerante
U1B3P3P0.book Page 10 Tuesday, July 18, 2006 9:25 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

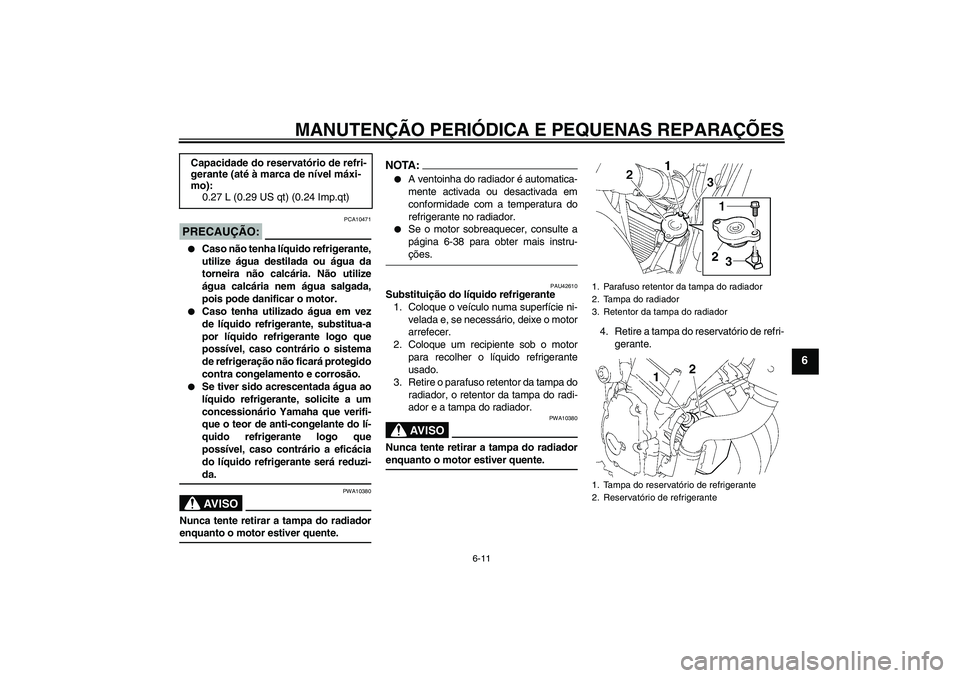

6-11
6
PRECAUÇÃO:
PCA10471


Caso não tenha líquido refrigerante,
utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada,
pois pode danificar o motor.


Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo que
possível, caso contrário o sistema
de refrigeração não ficará protegido
contra congelamento e corrosão.


Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-da.AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.
NOTA:

A ventoinha do radiador é automatica-
mente activada ou desactivada em
conformidade com a temperatura do
refrigerante no radiador.


Se o motor sobreaquecer, consulte a
página 6-38 para obter mais instru-ções.
PAU42610
Substituição do líquido refrigerante
1. Coloque o veículo numa superfície ni-
velada e, se necessário, deixe o motor
arrefecer.
2. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado.
3. Retire o parafuso retentor da tampa do
radiador, o retentor da tampa do radi-
ador e a tampa do radiador.
AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.4. Retire a tampa do reservatório de refri-
gerante. Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
1. Parafuso retentor da tampa do radiador
2. Tampa do radiador
3. Retentor da tampa do radiador
1. Tampa do reservatório de refrigerante
2. Reservatório de refrigerante
U1B3P3P0.book Page 11 Tuesday, July 18, 2006 9:25 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

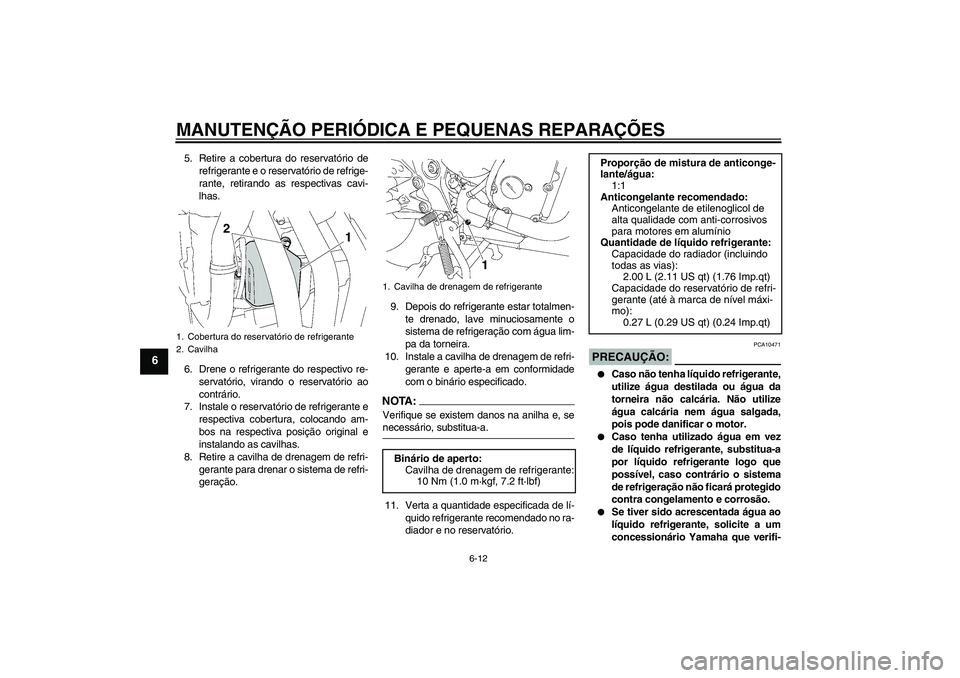

6-12
6
5. Retire a cobertura do reservatório de
refrigerante e o reservatório de refrige-
rante, retirando as respectivas cavi-
lhas.
6. Drene o refrigerante do respectivo re-
servatório, virando o reservatório ao
contrário.
7. Instale o reservatório de refrigerante e
respectiva cobertura, colocando am-
bos na respectiva posição original e
instalando as cavilhas.
8. Retire a cavilha de drenagem de refri-
gerante para drenar o sistema de refri-
geração.9. Depois do refrigerante estar totalmen-
te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
10. Instale a cavilha de drenagem de refri-
gerante e aperte-a em conformidade
com o binário especificado.
NOTA:Verifique se existem danos na anilha e, senecessário, substitua-a.
11. Verta a quantidade especificada de lí-
quido refrigerante recomendado no ra-
diador e no reservatório.
PRECAUÇÃO:
PCA10471


Caso não tenha líquido refrigerante,
utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada,
pois pode danificar o motor.


Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo que
possível, caso contrário o sistema
de refrigeração não ficará protegido
contra congelamento e corrosão.


Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
1. Cobertura do reservatório de refrigerante
2. Cavilha
1. Cavilha de drenagem de refrigeranteBinário de aperto:
Cavilha de drenagem de refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporção de mistura de anticonge-
lante/água:
1:1
Anticongelante recomendado:
Anticongelante de etilenoglicol de
alta qualidade com anti-corrosivos
para motores em alumínio
Quantidade de líquido refrigerante:
Capacidade do radiador (incluindo
todas as vias):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
U1B3P3P0.book Page 12 Tuesday, July 18, 2006 9:25 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

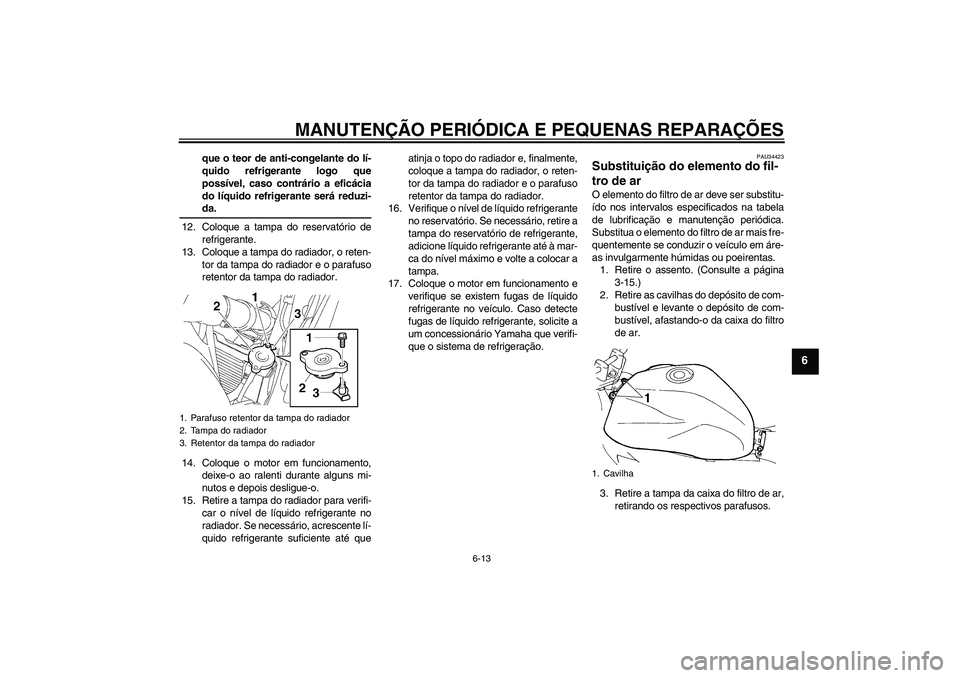

6-13
6
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-da.
12. Coloque a tampa do reservatório de
refrigerante.
13. Coloque a tampa do radiador, o reten-
tor da tampa do radiador e o parafuso
retentor da tampa do radiador.
14. Coloque o motor em funcionamento,
deixe-o ao ralenti durante alguns mi-
nutos e depois desligue-o.
15. Retire a tampa do radiador para verifi-
car o nível de líquido refrigerante no
radiador. Se necessário, acrescente lí-
quido refrigerante suficiente até queatinja o topo do radiador e, finalmente,
coloque a tampa do radiador, o reten-
tor da tampa do radiador e o parafuso
retentor da tampa do radiador.
16. Verifique o nível de líquido refrigerante
no reservatório. Se necessário, retire a
tampa do reservatório de refrigerante,
adicione líquido refrigerante até à mar-
ca do nível máximo e volte a colocar a
tampa.
17. Coloque o motor em funcionamento e
verifique se existem fugas de líquido
refrigerante no veículo. Caso detecte
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
PAU34423
Substituição do elemento do fil-
tro de ar O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se conduzir o veículo em áre-
as invulgarmente húmidas ou poeirentas.
1. Retire o assento. (Consulte a página
3-15.)
2. Retire as cavilhas do depósito de com-
bustível e levante o depósito de com-
bustível, afastando-o da caixa do filtro
de ar.
3. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
1. Parafuso retentor da tampa do radiador
2. Tampa do radiador
3. Retentor da tampa do radiador
1. Cavilha
U1B3P3P0.book Page 13 Tuesday, July 18, 2006 9:25 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

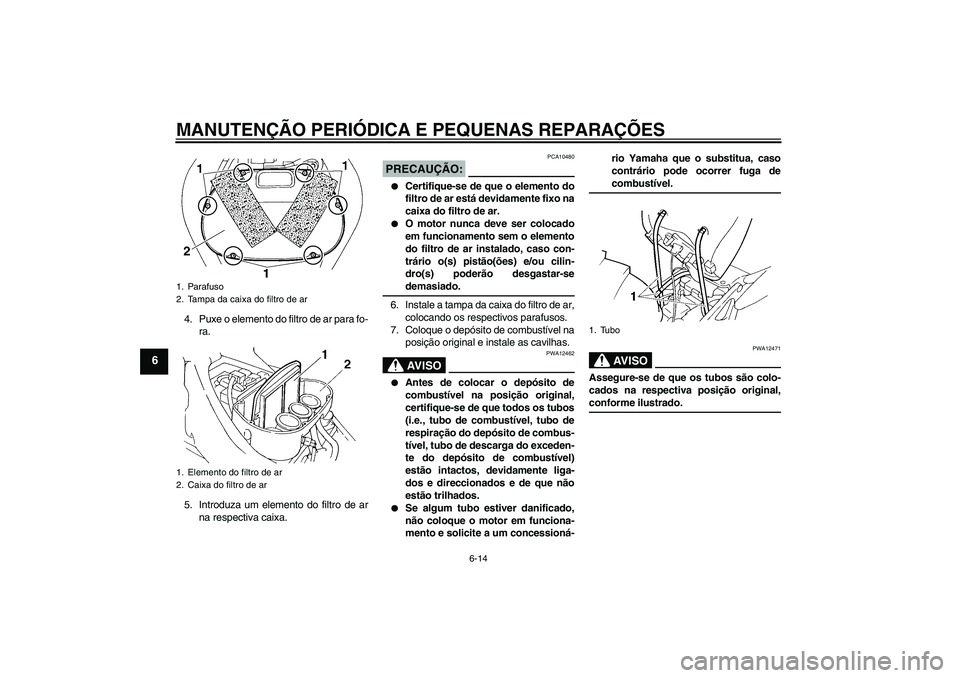

6-14
6
4. Puxe o elemento do filtro de ar para fo-
ra.
5. Introduza um elemento do filtro de ar
na respectiva caixa.
PRECAUÇÃO:
PCA10480


Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.


O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-sedemasiado.
6. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
7. Coloque o depósito de combustível na
posição original e instale as cavilhas.AV I S O
PWA12462


Antes de colocar o depósito de
combustível na posição original,
certifique-se de que todos os tubos
(i.e., tubo de combustível, tubo de
respiração do depósito de combus-
tível, tubo de descarga do exceden-
te do depósito de combustível)
estão intactos, devidamente liga-
dos e direccionados e de que não
estão trilhados.


Se algum tubo estiver danificado,
não coloque o motor em funciona-
mento e solicite a um concessioná-rio Yamaha que o substitua, caso
contrário pode ocorrer fuga de
combustível.AV I S O
PWA12471
Assegure-se de que os tubos são colo-
cados na respectiva posição original,conforme ilustrado.
1. Parafuso
2. Tampa da caixa do filtro de ar
1. Elemento do filtro de ar
2. Caixa do filtro de ar
1. Tubo
U1B3P3P0.book Page 14 Tuesday, July 18, 2006 9:25 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

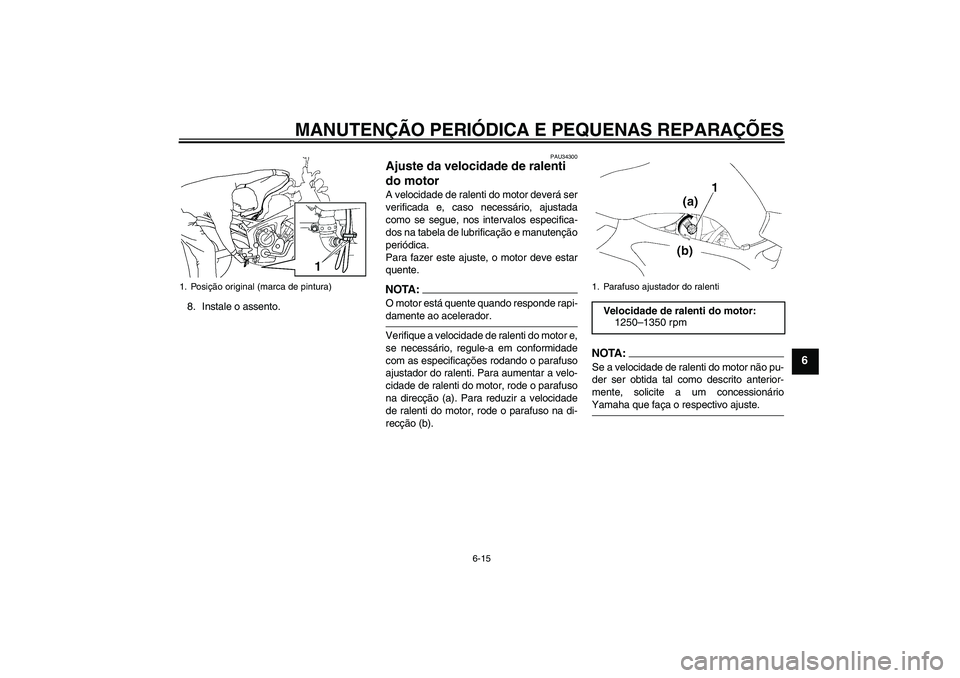

6-15
6
8. Instale o assento.
PAU34300
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Para fazer este ajuste, o motor deve estar
quente.NOTA :
O motor está quente quando responde rapi-damente ao acelerador.
Verifique a velocidade de ralenti do motor e,
se necessário, regule-a em conformidade
com as especificações rodando o parafuso
ajustador do ralenti. Para aumentar a velo-
cidade de ralenti do motor, rode o parafuso
na direcção (a). Para reduzir a velocidade
de ralenti do motor, rode o parafuso na di-
recção (b).
NOTA:Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionárioYamaha que faça o respectivo ajuste.
1. Posição original (marca de pintura)
1. Parafuso ajustador do ralenti
Velocidade de ralenti do motor:
1250–1350 rpm
U1B3P3P0.book Page 15 Tuesday, July 18, 2006 9:25 AM

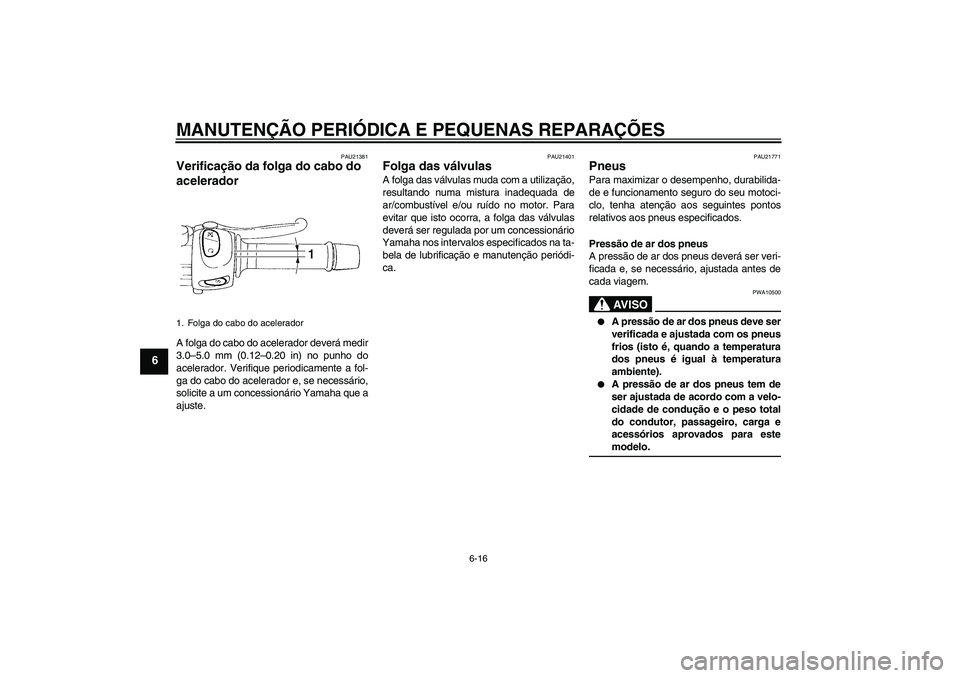

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PAU21381
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21771
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
1. Folga do cabo do aceleradorU1B3P3P0.book Page 16 Tuesday, July 18, 2006 9:25 AM
