2007 YAMAHA FZ6 N ESP

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU10151
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:NOTA:

Este manual deverá ser considerado uma parte permanente do motociclo e deverá permanecer junto a este, mesmo que o motociclo
seja posteriormente vendido.


A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequentemente, embora este manual conte-
nha as informações mais actuais disponíveis sobre o produto na altura da impressão, poderão existir ligeiras discrepâncias entre o
seu motociclo e este manual. Caso surja alguma dúvida relativamente a este manual, por favor consulte o seu concessionárioYamaha.AV I S O
PWA10030
POR FAVOR LEIA ESTE MANUAL CUIDADOSAMENTE E NA TOTALIDADE ANTES DE UTILIZAR ESTE MOTOCICLO.
*O produto e as especificações estão sujeitos a alterações sem aviso prévio. O símbolo de alerta relativo à segurança significa: ATENÇÃO! ESTEJA ATENTO! ESTÁ EM
CAUSA A SUA SEGURANÇA!
A não observância das instruções deste AVISO pode resultar em ferimentos graves ou na
morte
do condutor do motociclo, de uma pessoa que esteja por perto ou de uma pessoa que
esteja a inspeccionar ou a reparar o motociclo.
Uma nota de PRECAUÇÃO indica que devem ser tomadas precauções especiais para evitar
danos no motociclo.
Uma NOTA fornece informações importantes para tornar os procedimentos mais fáceis ou mais cla-
ros.
AV I S O
PRECAUÇÃO:
NOTA:
U1B3P3P0.book Page 1 Tuesday, July 18, 2006 9:25 AM

ÍNDICEINFORMAÇÕES RELATIVAS À
SEGURANÇA ....................................1-1
DESCRIÇÃO .....................................2-1
Vista esquerda.................................2-1
Vista direita ......................................2-2
Controlos e instrumentos.................2-3
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS...............................3-1
Sistema imobilizador ......................3-1
Interruptor principal/bloqueio da
direcção .......................................3-2
Indicadores luminosos e luzes de
advertência ..................................3-4
Taquímetro LCD .............................3-5
Visor multifuncional ........................3-6
Alarme antifurto (opcional) ...........3-10
Interruptores do guiador ...............3-10
Alavanca da embraiagem .............3-11
Pedal de mudança de
velocidades ...............................3-12
Alavanca do travão .......................3-12
Pedal do travão ............................3-12
Tampa do depósito de
combustível ...............................3-13
Combustível ..................................3-13
Tubo de respiração do depósito de
combustível ...............................3-14
Conversor catalítico ......................3-15
Assento .........................................3-15Suporte do capacete .................... 3-16
Compartimento de
armazenagem ........................... 3-16
Ajuste do amortecedor ................. 3-17
Descanso lateral .......................... 3-18
Sistema de corte do circuito de
ignição ...................................... 3-18
VERIFICAÇÕES PRÉVIAS À
VIAGEM............................................. 4-1
Lista de verificação prévia à
viagem ........................................ 4-2
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS À
CONDUÇÃO...................................... 5-1
Colocação do motor em
funcionamento ............................ 5-1
Mudança de velocidades ............... 5-2
Sugestões para a redução do
consumo de combustível ............ 5-3
Rodagem do motor ........................ 5-3
Estacionamento ............................. 5-4
MANUTENÇÃO PERIÓDICA E
PEQUENAS REPARAÇÕES............. 6-1
Jogo de ferramentas do
proprietário .................................. 6-1
Tabela de lubrificação e
manutenção periódica ................ 6-2
Remoção e instalação do painel .... 6-6Verificação das velas de ignição ... 6-6
Óleo do motor e cartucho do filtro
de óleo ........................................ 6-7
Refrigerante ................................. 6-10
Substituição do elemento do filtro
de ar ......................................... 6-13
Ajuste da velocidade de ralenti do
motor ........................................ 6-15
Verificação da folga do cabo do
acelerador ................................ 6-16
Folga das válvulas ....................... 6-16
Pneus ........................................... 6-16
Rodas de liga ............................... 6-19
Ajuste da folga da alavanca da
embraiagem ............................. 6-19
Interruptor da luz do travão
traseiro ..................................... 6-20
Verificação das pastilhas dos
travões da frente e de trás ....... 6-20
Verificação do nível de líquido dos
travões ...................................... 6-21
Mudança do líquido dos
travões ...................................... 6-22
Folga da corrente de
transmissão .............................. 6-22
Limpeza e lubrificação da corrente
de transmissão ......................... 6-23
Verificação e lubrificação dos
cabos ........................................ 6-24U1B3P3P0.book Page 1 Tuesday, July 18, 2006 9:25 AM

ÍNDICE
Verificação e lubrificação do
punho e do cabo do
acelerador ................................. 6-24
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidades .......................... 6-25
Verificação e lubrificação das
alavancas do travão e da
embraiagem .............................. 6-25
Verificação e lubrificação do
descanso lateral ........................ 6-26
Lubrificação do pivôs do braço
oscilante .................................... 6-26
Verificação da forquilha
dianteira .................................... 6-27
Verificação da direcção ................ 6-27
Verificação dos rolamentos de
roda ........................................... 6-28
Bateria .......................................... 6-28
Substituição dos fusíveis .............. 6-29
Substituição da lâmpada do farol
dianteiro .................................... 6-30
Substituição da lâmpada da luz do
travão/farolim traseiro ............... 6-31
Substituição de uma lâmpada do
sinal de mudança de
direcção .................................... 6-32
Substituição da lâmpada da luz da
chapa de matrícula ................... 6-33
Substituição da lâmpada dos
mínimos .................................... 6-33Suporte do motociclo ................... 6-34
Roda dianteira ............................. 6-34
Roda traseira ............................... 6-36
Detecção e resolução de
problemas ................................. 6-37
Tabelas de detecção e resolução
de problemas ............................ 6-38
CUIDADOS E ARRUMAÇÃO DO
MOTOCICLO..................................... 7-1
Cor mate cuidado .......................... 7-1
Cuidados ........................................ 7-1
Armazenagem ............................... 7-3
ESPECIFICAÇÕES .......................... 8-1
INFORMAÇÕES PARA O
CONSUMIDOR.................................. 9-1
Números de identificação .............. 9-1
U1B3P3P0.book Page 2 Tuesday, July 18, 2006 9:25 AM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1
Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.


A postura do condutor e do passageiro
é importante para um controlo ade-
quado.
Durante a condução, o condutor de-
verá manter as mãos no guiador e
os pés nos apoios de pés, a fim de
manter o controlo do motociclo.
O passageiro deve segurar-se sem-
pre no condutor, na correia do as-
sento ou na barra de manobra (se o
veículo os possuir), com ambas as
mãos, e deve manter os pés nos
apoios de pés para o passageiro.
Nunca transporte um passageiro,
excepto se ele ou ela puderem colo-
car, com firmeza, ambos os pés nos
apoios de pés do passageiro.


Nunca conduza sob a influência de ál-
cool ou outras drogas.


Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos de protecção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacetede segurança é o factor mais importante
para a prevenção ou redução de ferimentos
na cabeça.


Use sempre um capacete aprovado.


Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.


O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.


Nunca use roupas largas, caso contrá-
rio estas poderão prender-se nas ala-
vancas de controlo, nos apoios de pés
ou nas rodas, causando ferimentos ou
até um acidente.


Nunca toque no motor ou no sistema
de escape durante ou logo após a uti-
lização do motociclo, uma vez que es-
tes ficam quentes e podem causar
queimaduras. Use sempre vestuário
de protecção que cubra as pernas, os
tornozelos e os pés.


As precauções acima referidas apli-
cam-se também ao passageiro.Modificações
As modificações feitas a este motociclo que
não sejam aprovadas pela Yamaha, ou a
remoção de equipamento original, podem
tornar este motociclo inseguro, o que pode
causar ferimentos pessoais graves. As mo-
dificações podem também colocar o seu
motociclo em situação de ilegalidade.
Carga e acessórios
O acréscimo de acessórios ou carga ao seu
motociclo pode afectar adversamente a es-
tabilidade e o manuseamento se a distribui-
ção de peso no seu motociclo for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios ao seu motociclo. Redobre o
cuidado quando conduzir um motociclo que
tenha mais carga ou acessórios. Apresen-
tamos a seguir algumas linhas de orienta-
ção para o caso de desejar colocar carga
ou acessórios no seu motociclo:
Carga
O peso total do operador, passageiro, aces-
sórios e carga não devem exceder o limite
máximo de carga.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:Carga máxima:
196 kg (432 lb)
U1B3P3P0.book Page 2 Tuesday, July 18, 2006 9:25 AM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1


A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Tente distribuir o peso o mais uni-
formemente possível de ambos os
lados do motociclo, a fim de minimizar
o desequilíbrio ou a instabilidade.


A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos ao moto-
ciclo. Verifique com frequência os su-
portes dos acessórios e os
prendedores da carga.


Nunca prenda artigos grandes ou pe-
sados ao guiador, à forquilha dianteira
ou ao guarda-lamas dianteiro. Estes
artigos, incluindo alguma carga, tal
como sacos-cama, sacos grossos de
lã ou tendas, podem criar um manuse-
amento instável ou uma fraca respos-
ta da direcção.
Acessórios
Os acessórios genuínos da Yamaha foram
especificamente concebidos para utilização
neste motociclo. Uma vez que a Yamaha
não pode testar todos os acessórios que
são disponibilizados no mercado, você será
responsável pela selecção, instalação e uti-lização adequadas dos acessórios de ter-
ceiros. Tenha muito cuidado ao seleccionar
e instalar quaisquer acessórios.
Quando montar acessórios, mantenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.


Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-

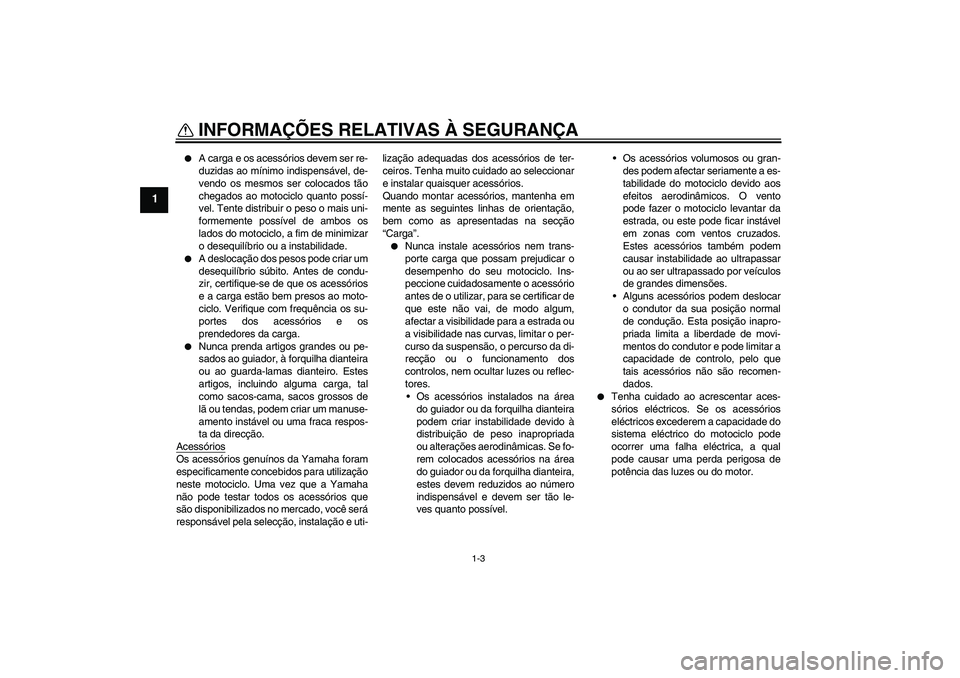

peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.


Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
U1B3P3P0.book Page 3 Tuesday, July 18, 2006 9:25 AM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
Gasolina e gás de escape

A GASOLINA É ALTAMENTE INFLA-
MÁVEL:
Desligue sempre o motor quando
estiver a reabastecer.
Tenha cuidado para não derramar
gasolina no motor ou no sistema de
escape quando estiver a reabaste-
cer.
Nunca reabasteça enquanto estiver
a fumar ou na proximidade de uma
chama desprotegida.


Nunca coloque o motor em funciona-
mento nem o faça trabalhar numa
área fechada, seja por quanto tempo
for. Os gases do escape são tóxicos e
podem causar a perda de consciência
e a morte num curto espaço de tempo.
O motociclo só deve ser colocado em
funcionamento em áreas com uma
boa ventilação.


Sempre que pretender afastar-se do
motociclo, desligue o motor e retire a
chave do interruptor principal. Quando
estacionar o motociclo, tenha em
atenção o seguinte:
O motor e o sistema de escape po-
dem estar quentes, pelo que deve
estacionar o motociclo num localonde não exista probabilidade de os
peões ou as crianças tocarem nes-
tas peças quentes.
Não estacione o motociclo num de-
clive ou num piso macio, caso con-
trário pode tombar.
Não estacione o motociclo perto de
uma fonte inflamável (por ex.: um
calefactor de querosene, ou junto
de uma chama desprotegida), caso
contrário pode incendiar-se.


Quando transportar o motociclo num
outro veículo, certifique-se de que o
mesmo é mantido na vertical. Se o
motociclo se inclinar, a gasolina pode
verter para fora do depósito de com-
bustível.


Se engolir gasolina, inalar muito vapor
de gasolina ou lhe saltar gasolina para
os olhos, consulte imediatamente um
médico. Se saltar gasolina para a sua
pele ou vestuário, lave imediatamente
a área afectada com sabão e água e
mude de roupa.
U1B3P3P0.book Page 4 Tuesday, July 18, 2006 9:25 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11003
Indicadores luminosos e luzes
de advertência
PAU11030
Indicadores luminosos de mudança de
direcção “” e “”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11060
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11250
Luz de advertência do nível de óleo
“”
Esta luz de advertência acende-se quando
o nível do óleo do motor está baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”.
Se a luz de advertência não se acender du-
rante alguns segundos e depois apagar-se,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.NOTA:

Mesmo que o nível do óleo seja sufici-
ente, a luz de advertência pode treme-
luzir quando conduzir num declive ou
durante uma aceleração ou desacele-
ração súbita, o que não significa uma
avaria.


Este modelo está também equipado
com um dispositivo de auto-diagnósti-
co para o circuito de detecção do nível
de óleo. Se o circuito de detecção do
nível do óleo estiver defeituoso, o ciclo
seguinte será repetido até que a ava-
ria seja corrigida: A luz de advertência
do nível do óleo piscará dez vezes e
depois apagar-se-á durante 2.5 se-
gundos. Se isto acontecer, solicite a
um concessionário Yamaha que verifi-que o veículo.
PAU11530
Luz de advertência de problema no mo-
tor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico. (Consulte a página
3-6 para obter explicações sobre o disposi-
tivo de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
1. Luz de advertência do nível de óleo “”
2. Luz de advertência de problema no motor
“”
3. Indicador luminoso de ponto morto “”
4. Indicador luminoso de máximos “”
5. Indicador luminoso do sistema imobilizador
“”
6. Indicadores luminosos de mudança de direc-
ção “” e “”U1B3P3P0.book Page 4 Tuesday, July 18, 2006 9:25 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
Indicador de combustível
Com a chave na posição “ON”, o contador
de combustível indica a quantidade de
combustível que se encontra no respectivo
depósito. Quando a chave é rodada para
“ON”, todos os segmentos do contador de
combustível aparecerão um após o outro e,
depois, desaparecerão, de forma a testar o
circuito eléctrico. Os segmentos do visor
correspondentes ao indicador de combustí-
vel desaparecem na direcção de “E” (vazio)
à medida que o nível de combustível dimi-
nui. Quando já só houver um segmento jun-
to de “E” (vazio), reabasteça logo que
possível.NOTA:Este indicador de combustível está equipa-
do com um sistema de auto-diagnóstico. Se
o circuito eléctrico apresentar alguma falha,o ciclo seguinte será repetido até que a ava-
ria seja solucionada: os segmentos do vi-
sor, com excepção dos segmentos “F”
(cheio) e “E” (vazio), piscarão oito vezes e
apagar-se-ão durante 3 segundos. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
Indicador da temperatura do refrigerante
Com a chave na posição “ON”, o indicador
da temperatura do refrigerante indica a
temperatura do refrigerante. Quando a cha-
ve é rodada para “ON”, todos os segmentos
do contador da temperatura do refrigerante
aparecerão um após o outro e, depois, de-
saparecerão, de forma a testar o circuito
eléctrico. A temperatura do refrigerante va-
ria com as alterações climáticas e com acarga sobre o motor. Se o segmento supe-
rior piscar, pare o veículo e deixe o motor
arrefecer. (Consulte a página 6-38.)
NOTA:Este indicador da temperatura do refrige-
rante está equipado com um sistema de
auto-diagnóstico. Se o circuito eléctrico
apresentar alguma falha, o ciclo seguinte
será repetido até que a avaria seja solucio-
nada: os segmentos do visor, com excep-
ção dos segmentos “H” (alto) e “L” (baixo),
piscarão oito vezes e apagar-se-ão durante
3 segundos. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o cir-cuito eléctrico.PRECAUÇÃO:
PCA10020
Não utilize o motor se este estiver dema-siado quente.
Dispositivos de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se algum desses circuitos estiver defeituo-
so, a luz de advertência de problema no
motor acender-se-á e o visor multifuncional
indicará um código de erro de dois dígitos
(ex.: 12, 13, 14).
1. Indicador de combustível
1. Indicador da temperatura do refrigerante
U1B3P3P0.book Page 8 Tuesday, July 18, 2006 9:25 AM
