Sommaire
4Conduite avec remorque . . . . . . . . . . . . . . . . . . .
Conduite économique et respectueuse de
l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . Entretien et nettoyage
. . . . . . . . . . . . . . . . . . . .
Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entretien de l’extérieur du véhicule . . . . . . . . . .
Entretien de l’habitacle . . . . . . . . . . . . . . . . . . . .
Accessoires, remplacement de pièces et
modifications
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Accessoires et pièces de rechange . . . . . . . . . .
Modifications techniques . . . . . . . . . . . . . . . . . .
Antenne de pavillon* . . . . . . . . . . . . . . . . . . . . .
Téléphones mobiles et émetteurs-récepteurs
radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation d’un dispositif d’attelage en
deuxième monte* . . . . . . . . . . . . . . . . . . . . . . . .
Vérification et remises à niveau
. . . . . . . . . . .
Ravitaillement en carburant . . . . . . . . . . . . . . . .
Essence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gazole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interventions dans le compartiment-moteur . . .
Huile-moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Liquide de refroidissement . . . . . . . . . . . . . . . . .
Liquide de lave-glace et balais d’essuie-glace .
Liquide de frein . . . . . . . . . . . . . . . . . . . . . . . . . .
Batterie du véhicule . . . . . . . . . . . . . . . . . . . . . .
Roues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Faites-le vous-même
. . . . . . . . . . . . . . . . . . . . . .
Outillage de bord, kit de réparation de
pneumatiques et roue de secours . . . . . . . . . . .
Changement de roue . . . . . . . . . . . . . . . . . . . . . .
Kit anti-crevaison* . . . . . . . . . . . . . . . . . . . . . . . .
Fusibles électriques . . . . . . . . . . . . . . . . . . . . . .
Remplacement des lampes . . . . . . . . . . . . . . . .
Aide au démarrage . . . . . . . . . . . . . . . . . . . . . . .
Remorquage ou démarrage par remorquage . .
Caractéristiques techniques
. . . . .
Description des indications
. . . . . . . . . . . . . . .
Ce que vous devez savoir . . . . . . . . . . . . . . . . . .
Comment les valeurs indiquées ont-elles été
calculées ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Traction d’une remorque . . . . . . . . . . . . . . . . . . .
Roues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Caractéristiques techniques
. . . . . . . . . . . . . . .
Vérification des niveaux . . . . . . . . . . . . . . . . . . .
Moteur essence 1,4 63 kW (86 CV) . . . . . . . . . .
Moteur essence 1,6 75 kW (102 CV) . . . . . . . . .
Moteur essence 2,0 110 kW (150 CV) . . . . . . . .
Moteur essence 2,0 147 kW (200 CV). Manuel .
Moteur essence 2,0 147 kW (200 CV).
Automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur Diesel 1,9 TDI 77 KW (105 CV). Avec/sans
DPF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur Diesel 2,0 103 KW (140 CV). Avec/sans
DPF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur Diesel 2,0 103 KW (140 CV). Automatique.
Avec/sans DPF . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur Diesel 2,0 100 KW (136 CV) . . . . . . . . .
Moteur Diesel 2,0 100 KW (136 CV).
Automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur Diesel 2,0 125 KW (170 CV) . . . . . . . . .
Dimensions et capacités . . . . . . . . . . . . . . . . . . .
Index
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
198
200
202
202
203
209
212
212
212
213
213
215
217
217
218
219
220
224
229
231
235
236
238
247
247
249
255
257
264
273
276 279
279
279
281
282
283
284
284
285
286
287
288
290
291
293
294
296
297
298
300
301
alteaxl_0706_frances Seite 4 Mittwoch, 2. August 2006 6:51 18

Sièges et rangements141
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Nota
Le dispositif de changement de CD se trouve dans ce compartiment.Rangements sous les sièges avants
Sous chaque siège avant se trouve un tiroir de rangement
avec couvercle.Le tiroir* ⇒fig. 101 s’ouvre en appuyant sur la touche du tiroir et en refer-
mant le couvercle.
Il dispose de deux positions d’ouverture à 15 et 60 degrés en fonction de la
pression exercée sur le couvercle. Dans la position à 60 degrés, le couvercle
s’immobilise si une pression trop forte est exercée.
Pour fermer le tiroir, appuyer sur le couvercle jusqu’à ce qu’il s’emboîte.
ATTENTION !
•
La charge maximale qui peut être déposée dans la boîte à gants est de
1,5 kg.
•
Veillez à ne pas circuler avec le couvercle du tiroir ouvert. Il y a un risque
de blessure des occupants si les objets déposés sont projetés lors d’un
freinage brusque ou d’un accident.
Tablette escamotable*
Des tablettes escamotables se trouvent au dos des dossiers
de sièges avant.– Pour utiliser la tablette, la lever vers le haut dans le sens de la
flèche ⇒fig. 102.
Fig. 101 Rangements
sous les sièges avant
AA
Fig. 102 Tablette esca-
motable du siège avant
gauche
alteaxl_0706_frances Seite 141 Mittwoch, 2. August 2006 6:51 18

Vérification et remises à niveau
220
Prudence !•
Si vous utilisez du biocarburant RME alors que votre véhicule n’est pas
adapté, vous risquez d’endommager le système d’alimentation en carburant.
•
Lorsque vous faites le plein de biocarburant RME, veillez qu’il soit
conforme à la norme DIN E 14 214 !
•
Si vous choisissez un biocarburant RME qui ne respecte pas cette norme,
le filtre à carburant peut s’obstruer.Nota
•
Si la température extérieure est basse et avec un pourcentage de biocar-
burant diesel RME supérieur à 50 %, la sortie de gaz d’échappement par le
tuyau d’échappement peut augmenter lo rs du fonctionnement du chauffage
indépendant.
•
Le filtre à carburant peut s’obstruer si vous passez du diesel au biocarbu-
rant diesel. Pour cette raison, nous vous recommandons de remplacer le filtre
à carburant 300 ou 400 km après le changement de carburant. Tenez compte
des indications contenues dans le Se rvice de Contrôle et d’Entretien.
•
Si vous pensez immobiliser le véhicule pendant plus de deux semaines
environ, nous vous recommandons de faire d’abord le plein jusqu’à remplir
le réservoir et de parcourir environ 50 km afin d’éviter d’endommager le
système d’injection.
Utilisation hivernale
En hiver, le gazole a tendance à devenir visqueux.Gazole d’hiver
L’utilisation de « gazole d’été » par des températures inférieures à 0
°C peut
entraîner des perturbations de fonctio nnement, le carburant devenant trop
visqueux en raison de la cristallisation de la paraffine. C’est pour cette raison que du « gazole d’hiver », qui peut encore être utilisé sans problème jusqu’à
–22
°C, est proposé dans certains pays pendant la saison froide.
Dans les pays jouissant de conditions climatiques différentes, des gazoles
présentant des comportements en température différents sont proposés. Les
Services Techniques et les stations-service du pays concerné vous renseigne-
ront sur les gazoles disponibles dans ce pays.
Préchauffage du filtre
Pour affronter encore mieux l’hiver, votre véhicule est équipé d’un préchauf-
fage de filtre à carburant. En cas d’utilis ation de gazole d’hiver résistant à des
températures allant jusqu’à -15
°C, le fonctionnement de votre système
d’alimentation en carburant est ainsi assuré même jusqu’à -24
°C.
Si malgré cela, par des températures inférieures à -24
°C, la viscosité du
carburant est telle que le moteur ne démarre plus, il suffit de laisser le véhi-
cule quelque temps dans un local chauffé.
Prudence !
Ne mélangez aucun additif pour carburant ni aucun prétendu « antifigeant »
ou produit similaire avec le gazole.Interventions dans le compartiment-moteurConsignes de sécurité pour les interventions dans le compartiment-moteur
Une prudence toute particulière s’impose lors de toute inter-
vention sur le moteur ou dans le compartiment-moteur !Avant toute intervention sur le mo teur ou dans le compartiment-
moteur :
alteaxl_0706_frances Seite 220 Mittwoch, 2. August 2006 6:51 18

Faites-le vous-même257
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

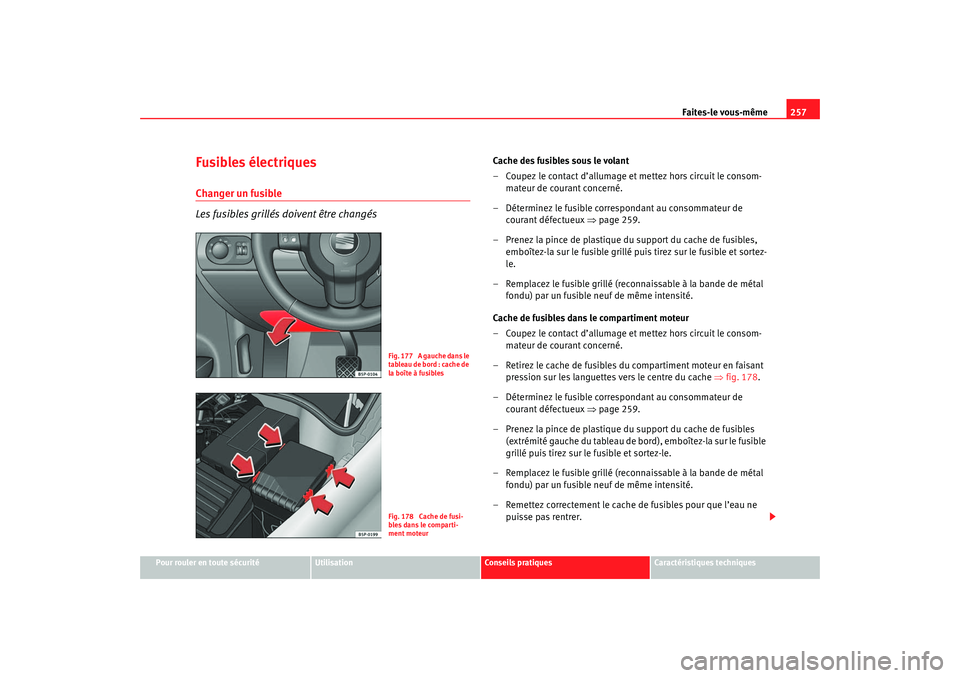

Fusibles électriquesChanger un fusible
Les fusibles grillés doivent être changés
Cache des fusibles sous le volant
– Coupez le contact d’allumage et mettez hors circuit le consom-
mateur de courant concerné.
– Déterminez le fusible correspondant au consommateur de courant défectueux ⇒page 259.
– Prenez la pince de plastique du support du cache de fusibles, emboîtez-la sur le fusible grillé puis tirez sur le fusible et sortez-
le.
– Remplacez le fusible grillé (reconnaissable à la bande de métal fondu) par un fusible neuf de même intensité.
Cache de fusibles dans le compartiment moteur
– Coupez le contact d’allumage et mettez hors circuit le consom- mateur de courant concerné.
– Retirez le cache de fusibles du compartiment moteur en faisant pression sur les languettes vers le centre du cache ⇒fig. 178.
– Déterminez le fusible correspondant au consommateur de courant défectueux ⇒page 259.
– Prenez la pince de plastique du support du cache de fusibles (extrémité gauche du tableau de bord), emboîtez-la sur le fusible
grillé puis tirez sur le fusible et sortez-le.
– Remplacez le fusible grillé (reconnaissable à la bande de métal fondu) par un fusible neuf de même intensité.
– Remettez correctement le cache de fusibles pour que l’eau ne puisse pas rentrer.
Fig. 177 A gauche dans le
tableau de bord : cache de
la boîte à fusiblesFig. 178 Cache de fusi-
bles dans le comparti-
ment moteur
alteaxl_0706_frances Seite 257 Mittwoch, 2. August 2006 6:51 18

Faites-le vous-même
258Les différents circuits électriques sont protégés par des fusibles. Les fusibles
se trouvent à l’extrémité gauche du tableau de bord et sur la partie gauche du
compartiment moteur, dans les deux cas derrière un cache.
Les lève-glaces à commande électrique sont protégés par des fusibles auto-
matiques qui se réenclenchent automatiqu ement au bout de quelques
secondes lorsque la surcharge a été éliminée – p. ex. glaces bloquées par le
gel.
Coloris-repères des fusibles
ATTENTION !
Ne « réparez » pas les fusibles et ne les remplacez pas non plus par des
fusibles de plus forte intensité. Il y a sinon danger d’incendie ! Cela pourrait
également endommager d’autres parties du circuit électrique.
Nota
•
Si un fusible neuf grille de nouveau après peu de temps, faites vérifier
l’équipement électrique dans un atelier spécialisé.
•
Si vous remplacez un fusible défectueux par un fusible de plus forte inten-
sité, cela risque de causer des dégâts en un autre point de l’équipement élec-
trique.
•
Il est recommandé de toujours disposer dans le véhicule de quelques
fusibles de rechange. Ils peuvent être achetés dans les Services Officiels.
Couleur Intensité du courant en ampères
Marron clair 5
Rouge 10
Bleu 15
Jaune 20
Nature (blanc) 25
Ve r t 3 0
Orange 40
Rouge 50
Blanc 80
Bleu 100
Gris 150
Violet 200
alteaxl_0706_frances Seite 258 Mittwoch, 2. August 2006 6:51 18

Faites-le vous-même
264Position dans le compartiment-moteur : Boîte à fusibles latéraleFusibles
Quelques uns des consommateurs énumérés dans le tableau ne sont
présents que sur certaines versions de modèles ou sont disponibles en
option.
Veuillez tenir compte du fait que le tableau ci-avant correspond à la situation
au moment de l’impression et peut faire l’objet de modifications.Remplacement des lampesGénéralitésAvant de remplacer une lampe, il faut déconnecter l’équipement électrique
correspondant. Ne pas toucher le verre avec la main car les empreintes digitales se vaporise-
raient sous l’effet de la chaleur de la lampe et provoqueraient la réduction de
la durée de vie des lampes et de la condensation sur la surface du miroir, en
diminuant ainsi son efficacité.
Une lampe ne peut être remplacée que par une autre de mêmes caractéristi-
ques. La désignation corresp
ondante est inscrite sur le culot de l’ampoule ou
sur le bulbe de verre.
Nous vous recommandons de toujours disposer d’une boîte avec des lampes
de rechange dans votre véhicule. Vous devez au moins disposer des lampes
suivantes, qui son très importan tes pour la sécurité routière.
Projecteur principal
Feu de croisement - H7
Feu de route - H1
Numéro
Composant consommateur Intensité du courant en
ampères
B1 Alternateur < 140 W
150
Alternateur > 140 W 200
C1 Direction assistée 80
D1 Alimentation puissance multiterminal « 30 ». Boîte de fusibles intérieur 100
E1 Électroventilateur > 500 W / Électroventilateur < 500 W 80/50
F1 PTC (Chauffage supplément aire électrique par air) 100
G1 Alimentation fusibles remorque boîte de fusibles intérieur 50
H1 Centrale de verrouillage central (4K8 avec autolock)
alteaxl_0706_frances Seite 264 Mittwoch, 2. August 2006 6:51 18

Index
302CCâbles de démarrage . . . . . . . . . . . . . . . . . . . . 273
Caches des modules des airbags . . . . . . . . . . . 37
Cadrans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Capot-moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Capteur de pluie* . . . . . . . . . . . . . . . . . . . . . . . 128
Capteur volumétrique*
Activation . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Désactivation . . . . . . . . . . . . . . . . . . . . . . . . 107
Carburant Essence . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Gazole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
Carburant RME (biocarburant diesel) . . . . . . . 219
Catalyseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Ceintures de sécurité . . . . . . . . . . . . . . . . . . . . . 19 Consignes de sécurité . . . . . . . . . . . . . . . . . 24
Mal ajustées . . . . . . . . . . . . . . . . . . . . . . . . . 29
Non bouclées . . . . . . . . . . . . . . . . . . . . . . . . . 22
Réglage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Témoin de contrôle . . . . . . . . . . . . . . . . . . . . 19
Ceintures de sécurité. Pourquoi ? . . . . . . . . 21, 31
Cendrier* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Chaînes à neige . . . . . . . . . . . . . . . . . . . . . 245, 283
Changement de roue . . . . . . . . . . . . . . . . . . . . 249
Changement des lampes du projecteur principal lampe du feu clignotant . . . . . . . . . . . . . . . 266
Changeur de CD . . . . . . . . . . . . . . . . . . . . . . . . 140
Chargement du coffre à baga ges . . . . . . . . . . . . 17
Chauffage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156 Chauffage des sièges . . . . . . . . . . . . . . . . . . . . 137
Chaussures adéquates . . . . . . . . . . . . . . . . . . . . 16
Clé à radiocommande
Synchronisation . . . . . . . . . . . . . . . . . . . . . 105
Touches . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Clé de contact . . . . . . . . . . . . . . . . . . . . . . . . . . 169
Clé de rechange . . . . . . . . . . . . . . . . . . . . . . . . 102
Clés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Clignotants . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121 Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . 78, 122
Clignotants de remorque Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . 78, 122
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Climatisation* . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Climatiseur Généralités . . . . . . . . . . . . . . . . . . . . . . . . . 165
Climatiseur* 2C-Climatronic* . . . . . . . . . . . . . . . . . . . . . . 162
Climatronic Généralités . . . . . . . . . . . . . . . . . . . . . . . . . 165
Codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Coffre à bagages . . . . . . . . . . . . . . . . . . . . . . . . 153 Voir également Chargement du coffre à
bagages . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Commandes Éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Lève-glaces électriques . . . . . . . . . . . . . . . 110
Rétroviseurs extérieurs . . . . . . . . . . . . . . . . 131
Signal de détresse . . . . . . . . . . . . . . . . . . . 119
Toit ouvrant coulissant/relevable . . . . . . . 113 Commandes au volant
Éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
Commandes au volant système audio Version audio . . . . . . . . . . . . . . . . . . . . . . . . . 86
Version audio + téléphone . . . . . . . . . . . . . . 86
Commandes sur le volant du système de radionavi- gation
Version audio . . . . . . . . . . . . . . . . . . . . . . . . . 91
Version audio + téléphone . . . . . . . . . . . . . . 91
Compartiment de charge Voir Chargement du coffre à bagages . . . . . 17
Compartiment pour le Livre de Bord . . . . . . . . 140
Compartiment-moteur Interventions . . . . . . . . . . . . . . . . . . . . . . . . 220
Compte-tours . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Conduite À l’étranger . . . . . . . . . . . . . . . . . . . . . . . . . 195
Avec remorque . . . . . . . . . . . . . . . . . . 198, 200
Conduite avec boîte automa tique / boîte automati-
que DSG* . . . . . . . . . . . . . . . . . . . . . . . . . 176
Conduite économique . . . . . . . . . . . . . . . . . . . 200
Conduite respectueuse de l’environnement . . 200
Connecteur d’entrée auxili aire Audio : AUX-IN 151
Connecteur pour le iPod de Apple . . . . . . . . . . 151
Connexion USB* . . . . . . . . . . . . . . . . . . . . . . . . 152
Conseil antipollution Éviter les souillures . . . . . . . . . . . . . . . . . . . 218
Consignes à respecter avant chaque départ . . . . 8
Consignes de sécurité Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Airbags de tête . . . . . . . . . . . . . . . . . . . . . . . 44
alteaxl_0706_frances Seite 302 Mittwoch, 2. August 2006 6:51 18
