2007 Seat Altea XL Betriebsanleitung (in German)

Beschreibung der Angaben279
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

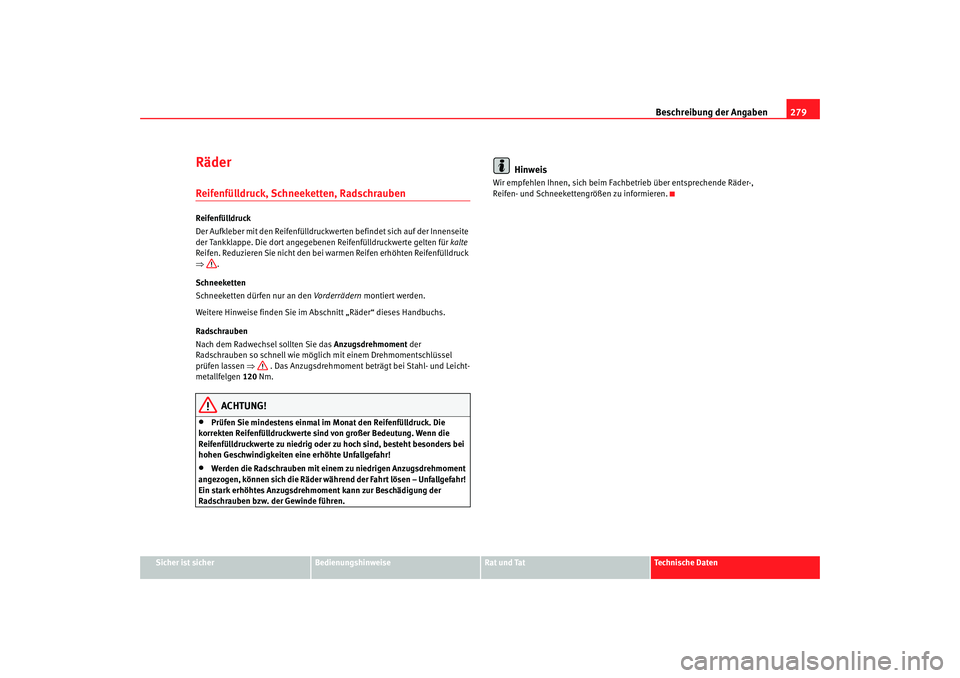

RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒ .
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment be trägt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
alteaxl_aleman_DEF Seite 279 Montag, 28. August 2006 10:29 10

Technische Daten

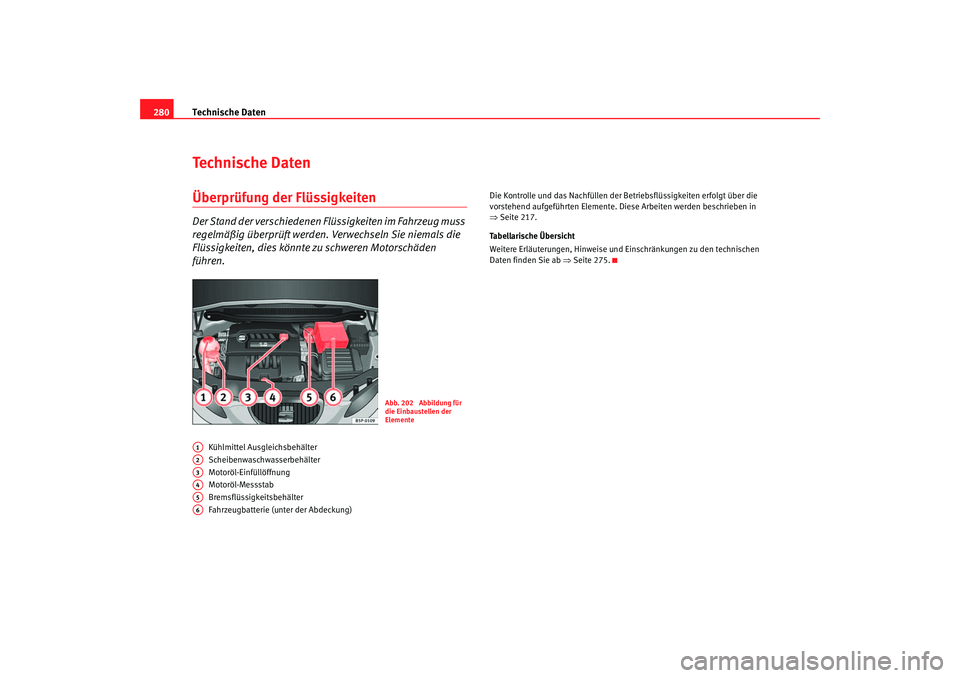

280Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 217.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 275.
Abb. 202 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
alteaxl_aleman_DEF Seite 280 Montag, 28. August 2006 10:29 10

Technische Daten281
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

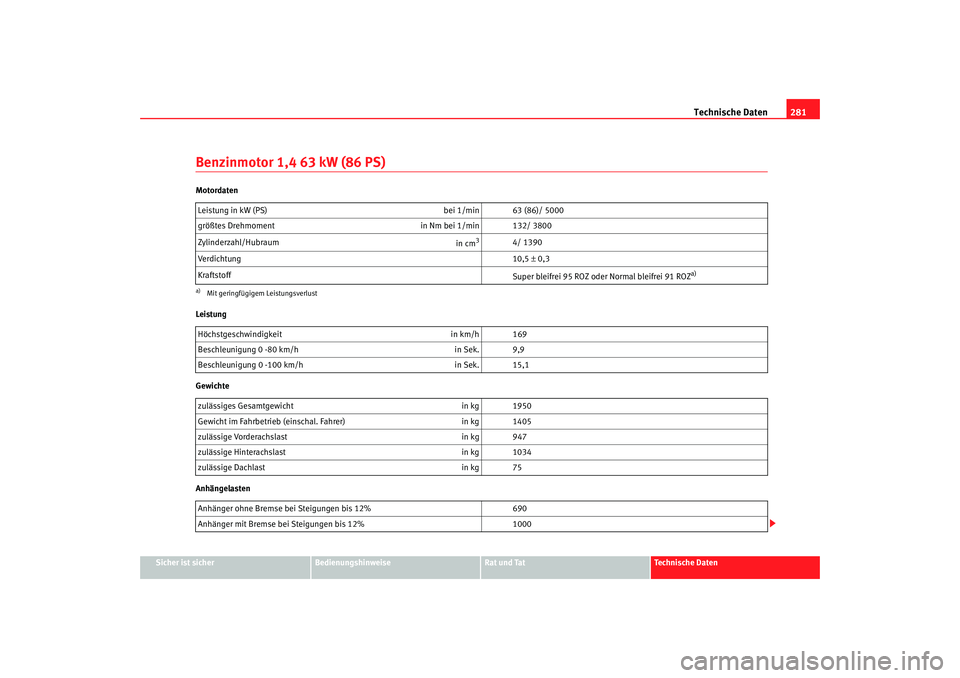

Benzinmotor 1,4 63 kW (86 PS)Motordaten
Leistung
Gewichte
AnhängelastenLeistung in kW (PS)
bei 1/min 63 (86)/ 5000
größtes Drehmoment in Nm bei 1/min 132/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5 ± 0,3
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 169
Beschleunigung 0 -80 km/h in Sek. 9,9
Beschleunigung 0 -100 km/h in Sek. 15,1
zulässiges Gesamtgewicht in kg 1950
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1405
zulässige Vorderachslast in kg 947
zulässige Hinterachslast in kg 1034
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 690
Anhänger mit Bremse bei Steigungen bis 12% 1000
alteaxl_aleman_DEF Seite 281 Montag, 28. August 2006 10:29 10

Technische Daten

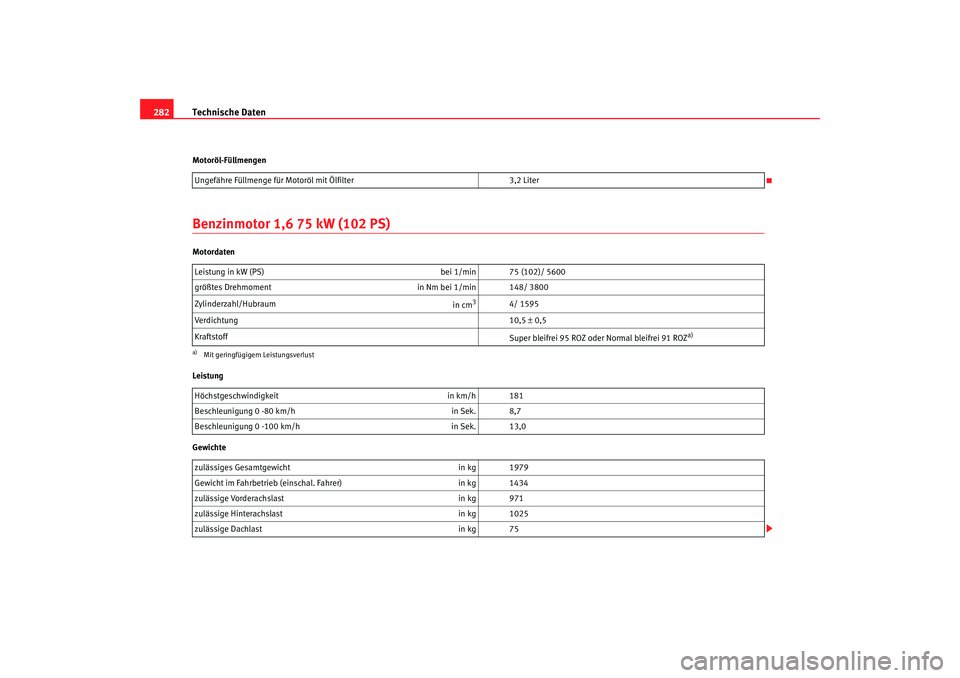

282Motoröl-FüllmengenBenzinmotor 1,6 75 kW (102 PS)Motordaten
Leistung
Gewichte Ungefähre Füllmenge für Motoröl mit Ölfilter
3,2 Liter
Leistung in kW (PS) bei 1/min 75 (102)/ 5600
größtes Drehmoment in Nm bei 1/min 148/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1595
Verdichtung 10,5 ± 0,5
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 181
Beschleunigung 0 -80 km/h in Sek. 8,7
Beschleunigung 0 - 100 km/h in Sek. 13,0
zulässiges Gesamtgewicht in kg 1979
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1434
zulässige Vorderachslast in kg 971
zulässige Hinterachslast in kg 1025
zulässige Dachlast in kg 75
alteaxl_aleman_DEF Seite 282 Montag, 28. August 2006 10:29 10

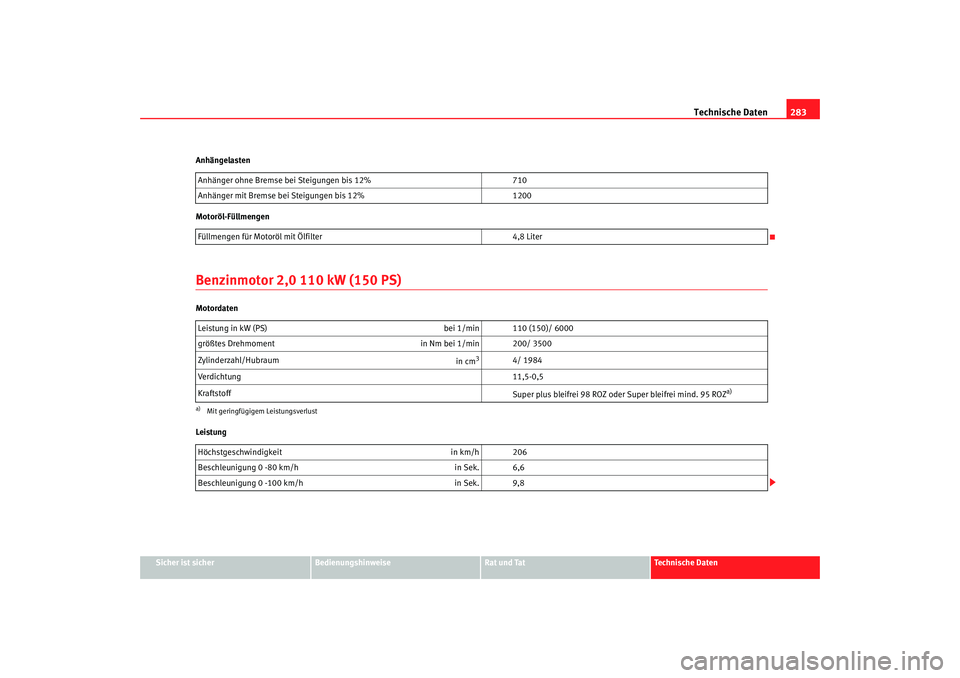

Technische Daten283
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 2,0 110 kW (150 PS)Motordaten
Leistung
Anhänger ohne Bremse bei Steigungen bis 12%
710
Anhänger mit Bremse bei Steigungen bis 12% 1200
Füllmengen für Motoröl mit Ölfilter 4,8 Liter
Leistung in kW (PS) bei 1/min 110 (150)/ 6000
größtes Drehmoment in Nm bei 1/min 200/ 3500
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 11,5-0,5
Kraftstoff Super plus bleifrei 98 ROZ oder Super bleifrei mind. 95 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 206
Beschleunigung 0 -80 km/h in Sek. 6,6
Beschleunigung 0 - 100 km/h in Sek. 9,8
alteaxl_aleman_DEF Seite 283 Montag, 28. August 2006 10:29 10

Technische Daten

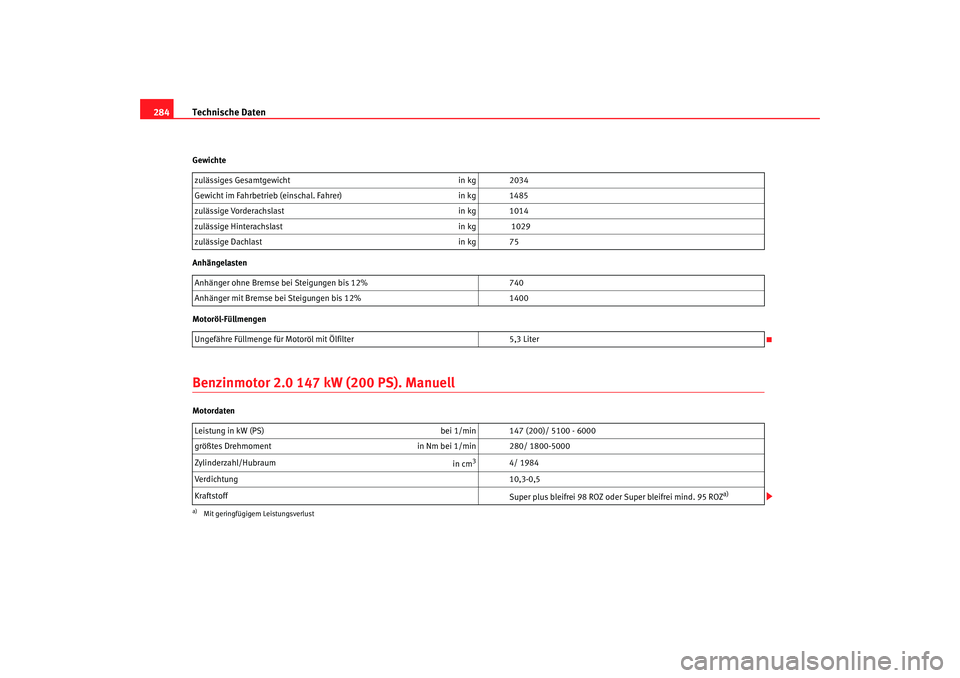

284Gewichte
Anhängelasten
Motoröl-FüllmengenBenzinmotor 2.0 147 kW (200 PS). ManuellMotordaten zulässiges Gesamtgewicht
in kg 2034
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1485
zulässige Vorderachslast in kg 1014
zulässige Hinterachslast in kg 1029
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 740
Anhänger mit Bremse bei Steigungen bis 12% 1400
Ungefähre Füllmenge für Motoröl mit Ölfilter 5,3 Liter
Leistung in kW (PS) bei 1/min 147 (200)/ 5100 - 6000
größtes Drehmoment in Nm bei 1/min 280/ 1800-5000
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 10,3-0,5
Kraftstoff Super plus bleifrei 98 ROZ oder Super bleifrei mind. 95 ROZ
a)
a)Mit geringfügigem Leistungsverlust
alteaxl_aleman_DEF Seite 284 Montag, 28. August 2006 10:29 10

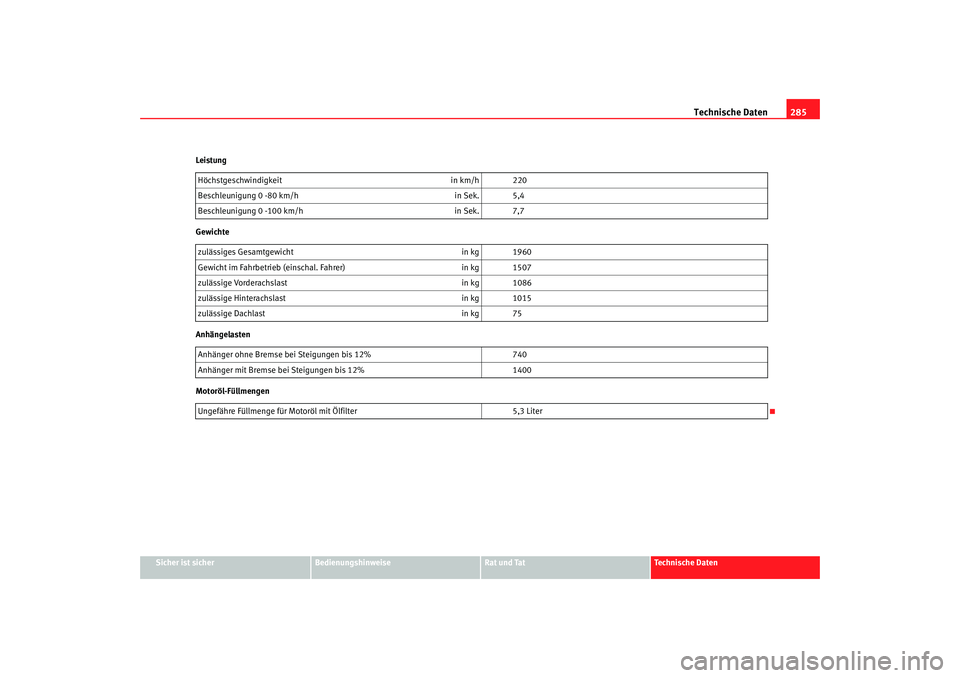

Technische Daten285
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengen
Höchstgeschwindigkeit
in km/h 220
Beschleunigung 0 -80 km/h in Sek. 5,4
Beschleunigung 0 - 100 km/h in Sek. 7,7
zulässiges Gesamtgewicht in kg 1960
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1507
zulässige Vorderachslast in kg 1086
zulässige Hinterachslast in kg 1015
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 740
Anhänger mit Bremse bei Steigungen bis 12% 1400
Ungefähre Füllmenge für Motoröl mit Ölfilter 5,3 Liter
alteaxl_aleman_DEF Seite 285 Montag, 28. August 2006 10:29 10

Technische Daten

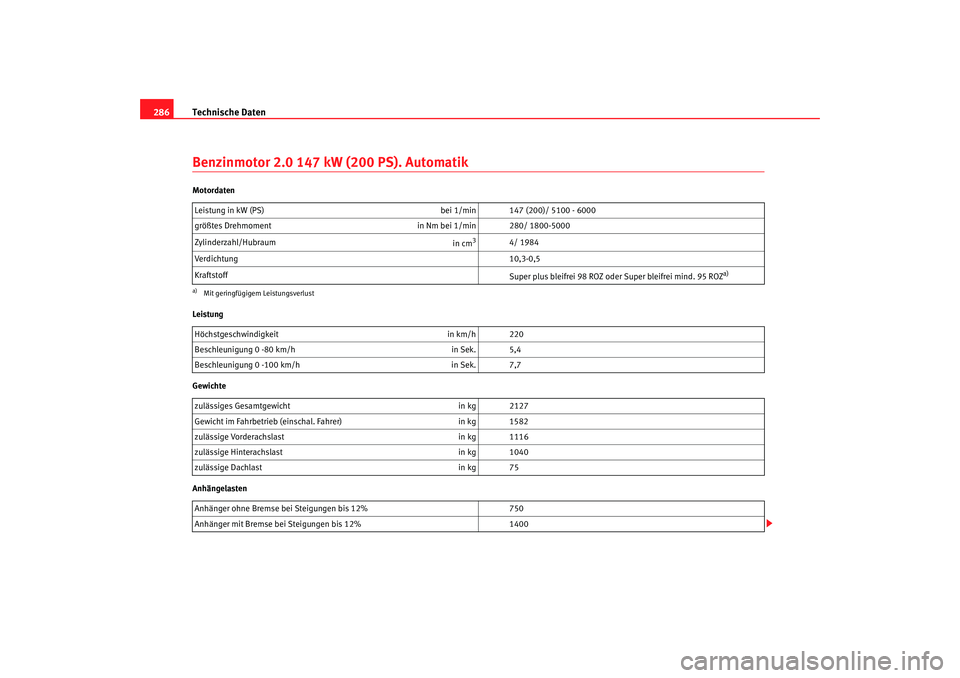

286Benzinmotor 2.0 147 kW (200 PS). AutomatikMotordaten
Leistung
Gewichte
Anhängelasten Leistung in kW (PS)
bei 1/min 147 (200)/ 5100 - 6000
größtes Drehmoment in Nm bei 1/min 280/ 1800-5000
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 10,3-0,5
Kraftstoff Super plus bleifrei 98 ROZ oder Super bleifrei mind. 95 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 220
Beschleunigung 0 -80 km/h in Sek. 5,4
Beschleunigung 0 - 100 km/h in Sek. 7,7
zulässiges Gesamtgewicht in kg 2127
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1582
zulässige Vorderachslast in kg 1116
zulässige Hinterachslast in kg 1040
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 750
Anhänger mit Bremse bei Steigungen bis 12% 1400
alteaxl_aleman_DEF Seite 286 Montag, 28. August 2006 10:29 10
