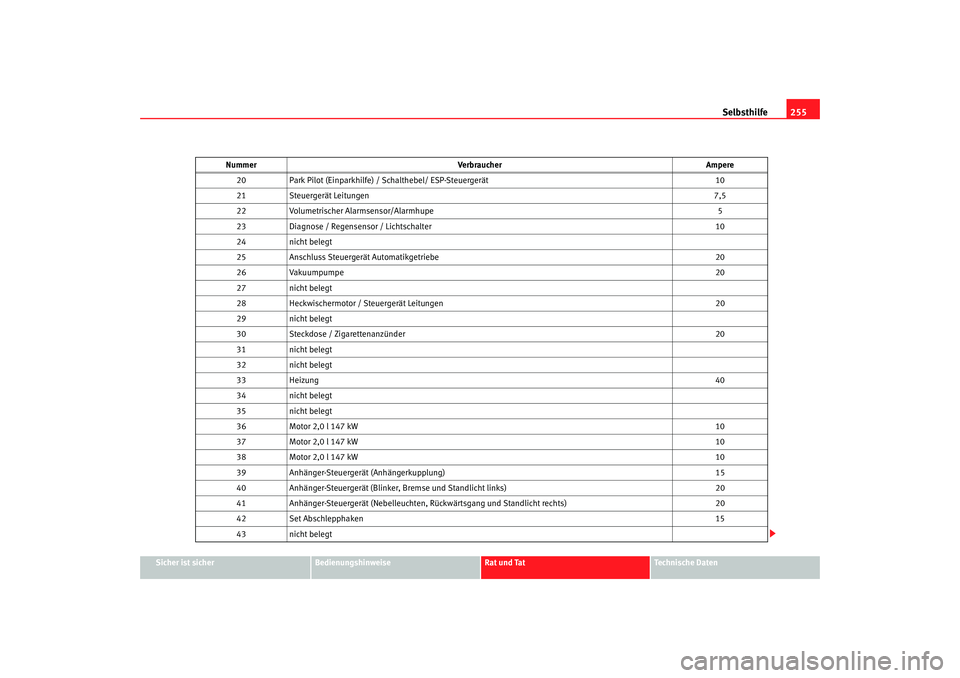

Selbsthilfe255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
20
Park Pilot (Einparkhilfe) / Sc halthebel/ ESP-Steuergerät 10
21 Steuergerät Leitungen 7,5
22 Volumetrischer Alarmsensor/Alarmhupe 5
23 Diagnose / Regensensor / Lichtschalter 10
24 nicht belegt
25 Anschluss Steuergerät Automatikgetriebe 20
26 Vakuumpumpe 20
27 nicht belegt
28 Heckwischermotor / Steuergerät Leitungen 20
29 nicht belegt
30 Steckdose / Zigarettenanzünder 20
31 nicht belegt
32 nicht belegt
33 Heizung 40
34 nicht belegt
35 nicht belegt
36 Motor 2,0 l 147 kW 10
37 Motor 2,0 l 147 kW 10
38 Motor 2,0 l 147 kW 10
39 Anhänger-Steuergerät (Anhängerkupplung) 15
40 Anhänger-Steuergerät (Blinker, Bremse und Standlicht links) 20
41 Anhänger-Steuergerät (Nebelleuchten, Rückwärtsgang und Standlicht rechts) 20
42 Set Abschlepphaken 15
43 nicht belegt
Nummer
Verbraucher Ampere
alteaxl_aleman_DEF Seite 255 Montag, 28. August 2006 10:29 10

Selbsthilfe
256Einige, der in der Tabelle aufgeführten elektrischen Verbraucher gehören nur
zu bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Bei Abweichungen haben die
Angaben des Aufklebers auf der Inne nseite des Sicherungsdeckels stets
Vorrang. 44

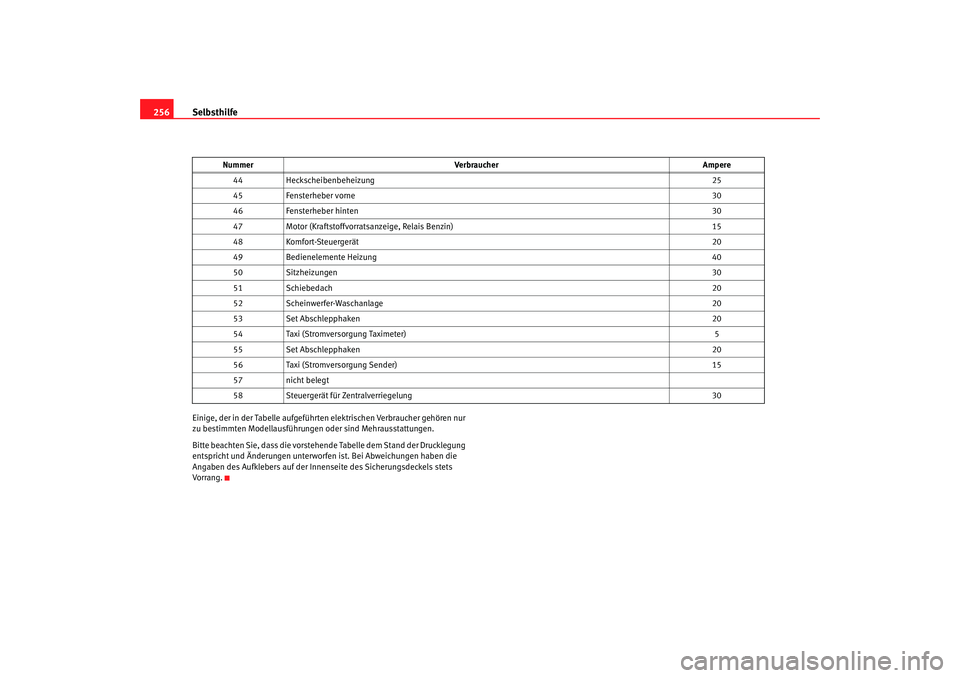

Heckscheibenbeheizung 25
45 Fensterheber vorne 30
46 Fensterheber hinten 30
47 Motor (Kraftstoffvorratsanzeige, Relais Benzin) 15
48 Komfort-Steuergerät 20
49 Bedienelemente Heizung 40
50 Sitzheizungen 30
51 Schiebedach 20
52 Scheinwerfer-Waschanlage 20
53 Set Abschlepphaken 20
54 Taxi (Stromversorgung Taximeter) 5
55 Set Abschlepphaken 20
56 Taxi (Stromversorgung Sender) 15
57 nicht belegt
58 Steuergerät für Zentralverriegelung 30
Nummer
Verbraucher Ampere
alteaxl_aleman_DEF Seite 256 Montag, 28. August 2006 10:29 10

Selbsthilfe257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

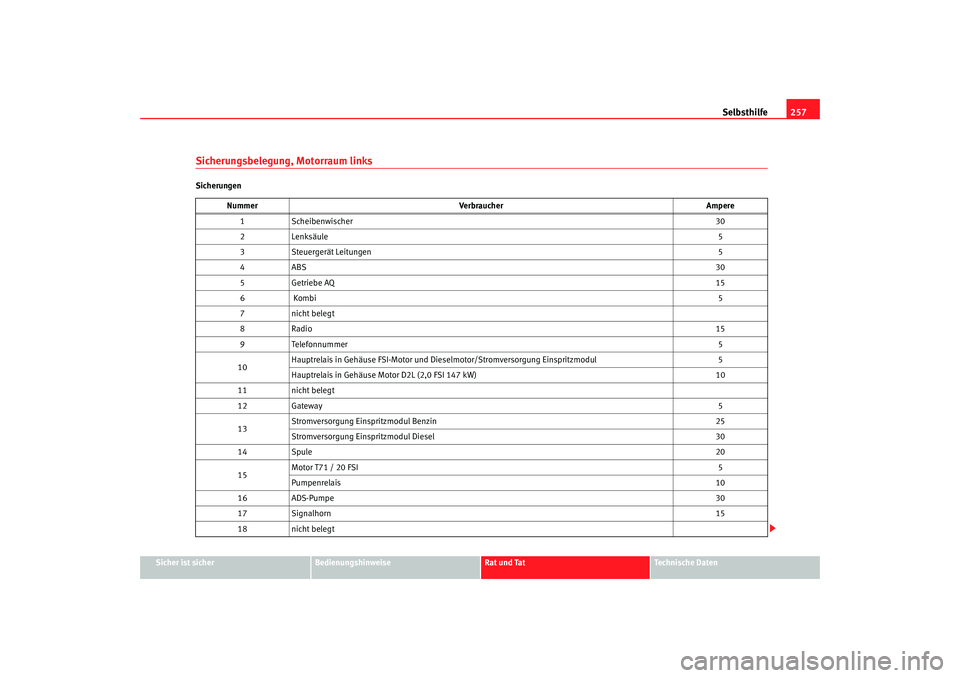

Sicherungsbelegung, Motorraum linksSicherungen
Nummer Verbraucher Ampere
1 Scheibenwischer 30
2 Lenksäule 5
3 Steuergerät Leitungen 5
4A BS 30
5 Getriebe AQ 15
6 Kombi 5
7n ic h t b ele g t
8R ad io 15
9 Telefonnummer 5
10 Hauptrelais in Gehäuse FSI-Motor und Dies
elmotor/Stromversorgung Einspritzmodul 5
Hauptrelais in Gehäuse Motor D2L (2,0 FSI 147 kW) 10
11 nicht belegt
12 Gateway 5
13 Stromversorgung Einspritzmodul Benzin
25
Stromversorgung Einspritzmodul Diesel 30
14 Spule 20
15 Motor T71 / 20 FSI
5
Pumpenrelais 10
16 ADS-Pumpe 30
17 Signalhorn 15
18 nicht belegt
alteaxl_aleman_DEF Seite 257 Montag, 28. August 2006 10:29 10

Selbsthilfe
258

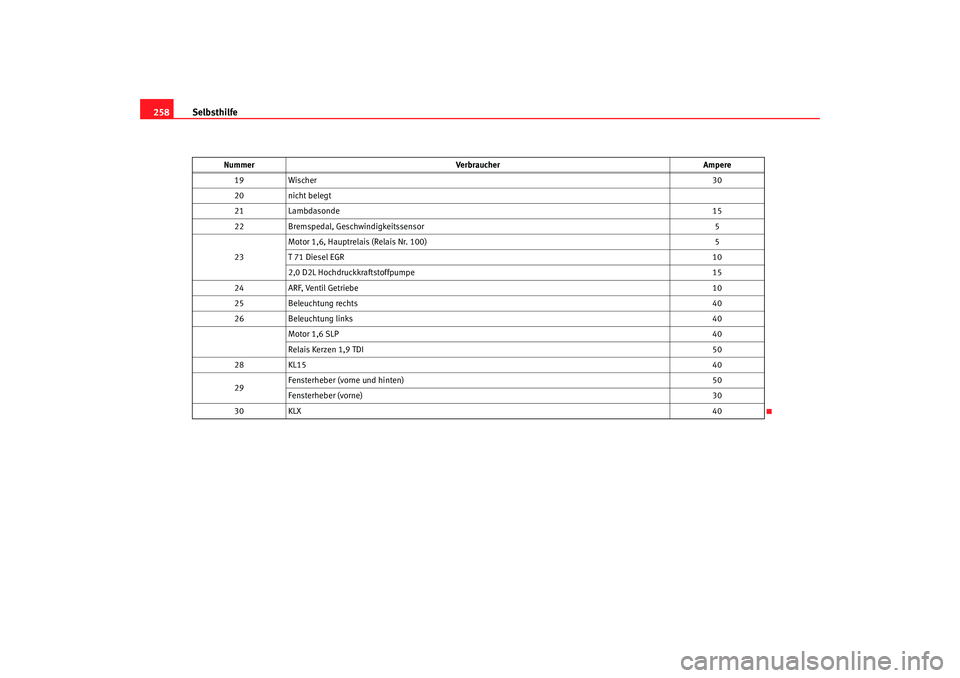

19 Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motor 1,6, Hauptrelais (Relais Nr. 100)
5
T 71 Diesel EGR 10
2,0 D2L Hochdruckkraftstoffpumpe 15
24 ARF, Ventil Getriebe 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
Motor 1,6 SLP 40
Relais Kerzen 1,9 TDI 50
28 KL15 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 KLX 40
Nummer
Verbraucher Ampere
alteaxl_aleman_DEF Seite 258 Montag, 28. August 2006 10:29 10

Selbsthilfe259
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

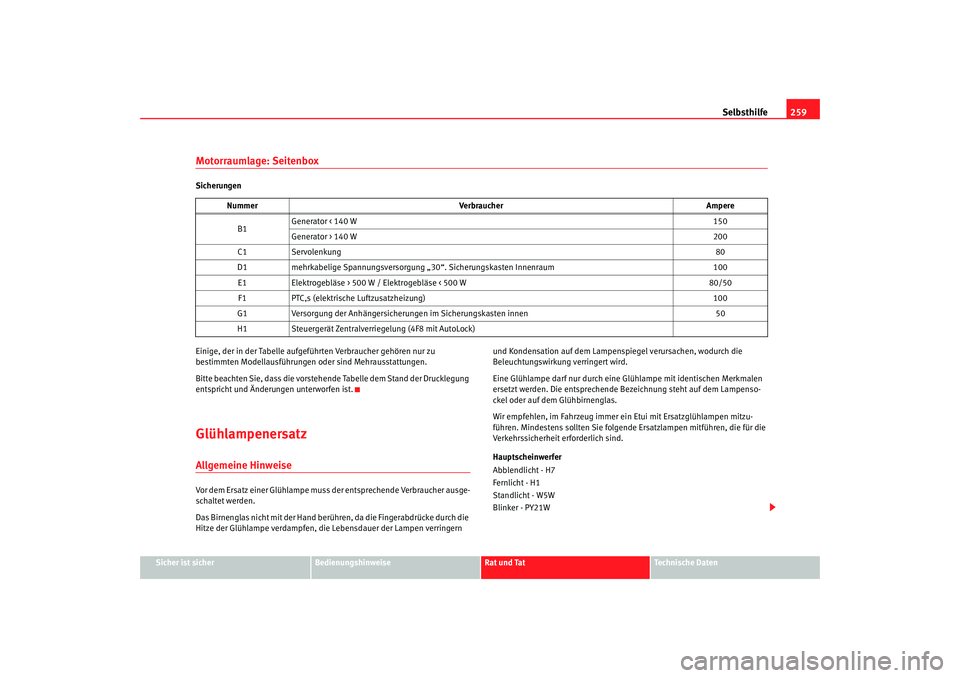

Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern und Kondensation auf dem Lampensp
iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf de m Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ei n Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Standlicht - W5W
Blinker - PY21W
Nummer
Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „ 30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse > 500 W / Elektrogebläse < 500 W 80/50
F1 PTC,s (elektrische Luftzusatzheizung) 100
G1 Versorgung der Anhängersicherunge n im Sicherungskasten innen 50
H1 Steuergerät Zentralverriegelung (4F8 mit AutoLock)
alteaxl_aleman_DEF Seite 259 Montag, 28. August 2006 10:29 10

Selbsthilfe

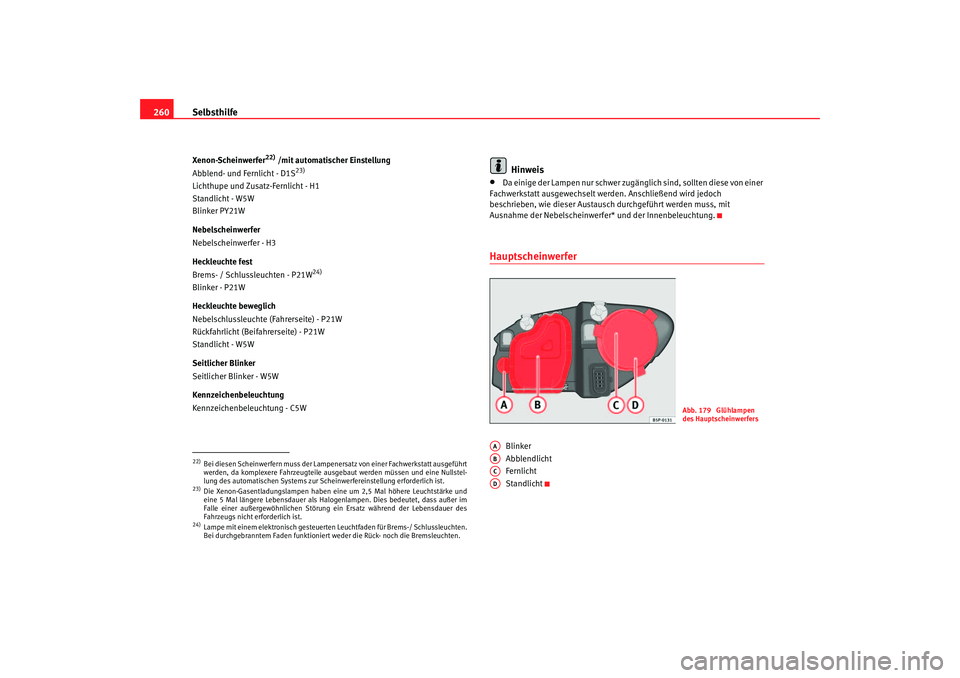

260Xenon-Scheinwerfer
22) /mit automatischer Einstellung
Abblend- und Fernlicht - D1S
23)
Lichthupe und Zusatz-Fernlicht - H1
Standlicht - W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Heckleuchte fest
Brems- / Schlussleuchten - P21W
24)
Blinker - P21W
Heckleuchte beweglich
Nebelschlussleuchte (Fahrerseite) - P21W
Rückfahrlicht (Beifahrerseite) - P21W
Standlicht - W5W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
22)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.23)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.24)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Schlussleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Abb. 179 Glühlampen
des Hauptscheinwerfers
AAABACAD
alteaxl_aleman_DEF Seite 260 Montag, 28. August 2006 10:29 10

Selbsthilfe261
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

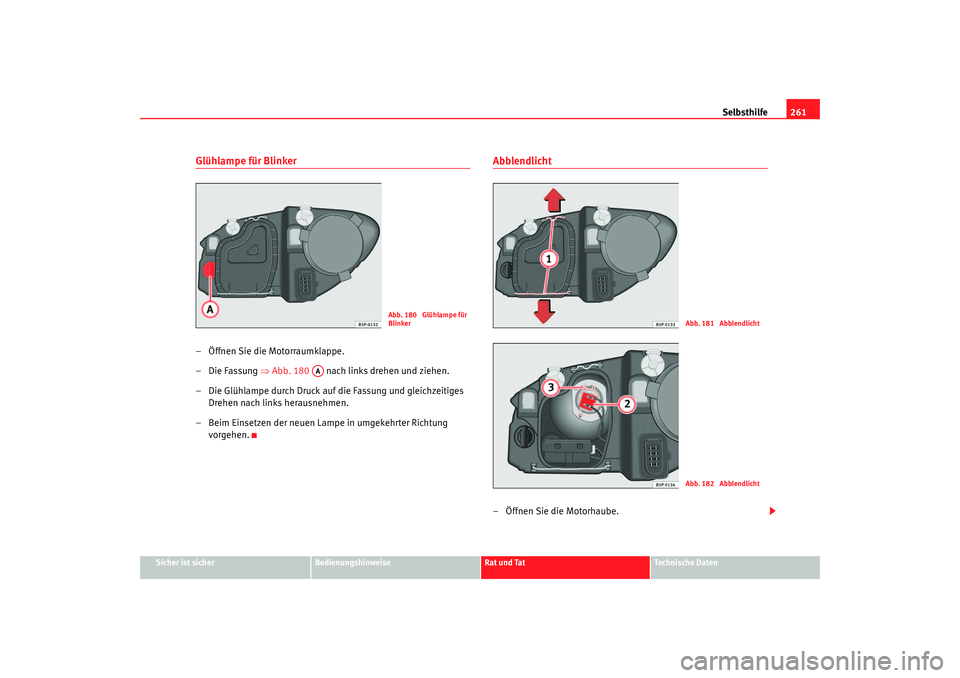

Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 180 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abblendlicht– Öffnen Sie die Motorhaube.
Abb. 180 Glühlampe für
Blinker
AA
Abb. 181 AbblendlichtAbb. 182 Abblendlicht
alteaxl_aleman_DEF Seite 261 Montag, 28. August 2006 10:29 10

Selbsthilfe
262

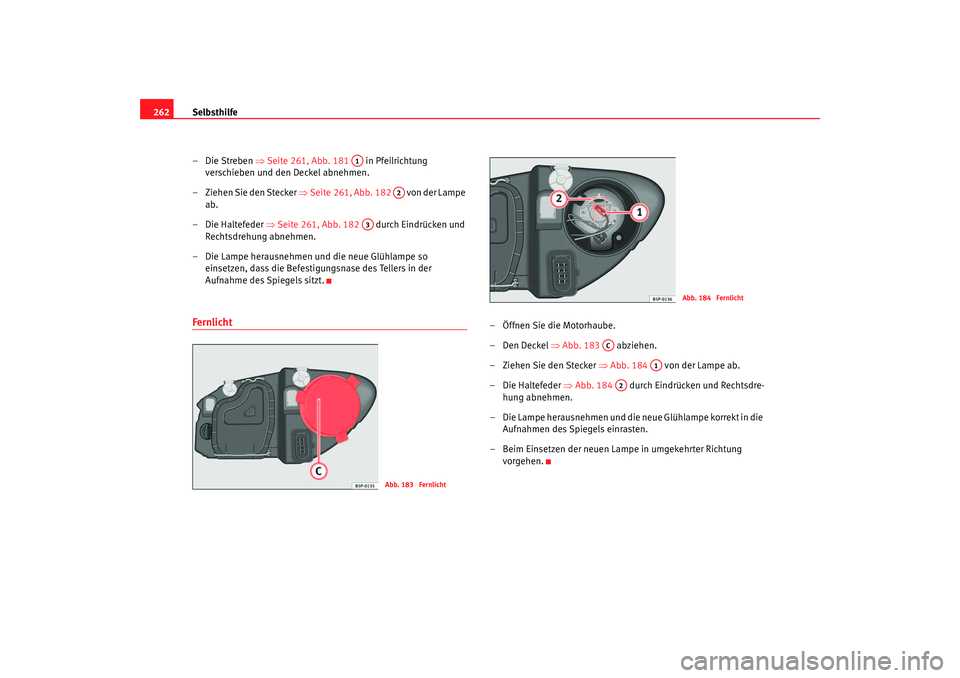

–Die Streben ⇒ Seite 261, Abb. 181 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒ Seite 261, Abb. 182 von der Lampe
ab.
– Die Haltefeder ⇒ Seite 261, Abb. 182 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube.
–Den Deckel ⇒Abb. 183 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 184 von der Lampe ab.
– Die Haltefeder ⇒ Abb. 184 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
A1
A2
A3
Abb. 183 Fernlicht
Abb. 184 Fernlicht
AC
A1
A2
