2007 Seat Altea Manual do proprietário (in Portuguese)

Situações diversas263
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
– Desloque os tirantes ⇒página 262, fig. 182 no sentido da
seta e puxe a tampa.
– Retirar o conector ⇒página 262, fig. 183 da lâmpada.
– Desengatar a mola de fixação ⇒ página 262, fig. 183 pressi-
onado-a para dentro e para a direita.
– Retirar a lâmpada e colocar a nova de modo a que a saliência de fixação do prato fique na reentrância do reflector.Lâmpada dos máximos
– Abrir o capot do motor
– Retirar a tampa ⇒fig. 184 , puxando-a.
– Retirar o conector ⇒página 262, fig. 183 da lâmpada.
–Prima a mola de fixação ⇒fig. 185 pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân- cias do reflector para que fique bem encaixada.
– Proceder no sentido inverso para montar.
A1
A2
A3
Fig. 184 Máximos
Fig. 185 Máximos
AC
A1
A2
altea_portugues.book Seite 263 D onnerstag, 31. August 2006 11:16 11

Situações diversas
264Lâmpada dos mínimos– Abrir a tampa do compartimento do motor.
– Retirar a tampa ⇒fig. 186 , puxando-a. – Extrair o porta-lâmpadas
⇒fig. 187 para fora.
– Substituir a lâmpada, puxando-a.
– Proceder no sentido inverso para montar.
Luzes traseiras•
Luz de presença
•
Luz de travão
•
Luzes intermitentes
•
Luz traseira
•
Luz de nevoeiro traseira
Fig. 186 Luz de presençaFig. 187 Luz de presença
AD
A1
altea_portugues.book Seite 264 D onnerstag, 31. August 2006 11:16 11

Situações diversas265
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

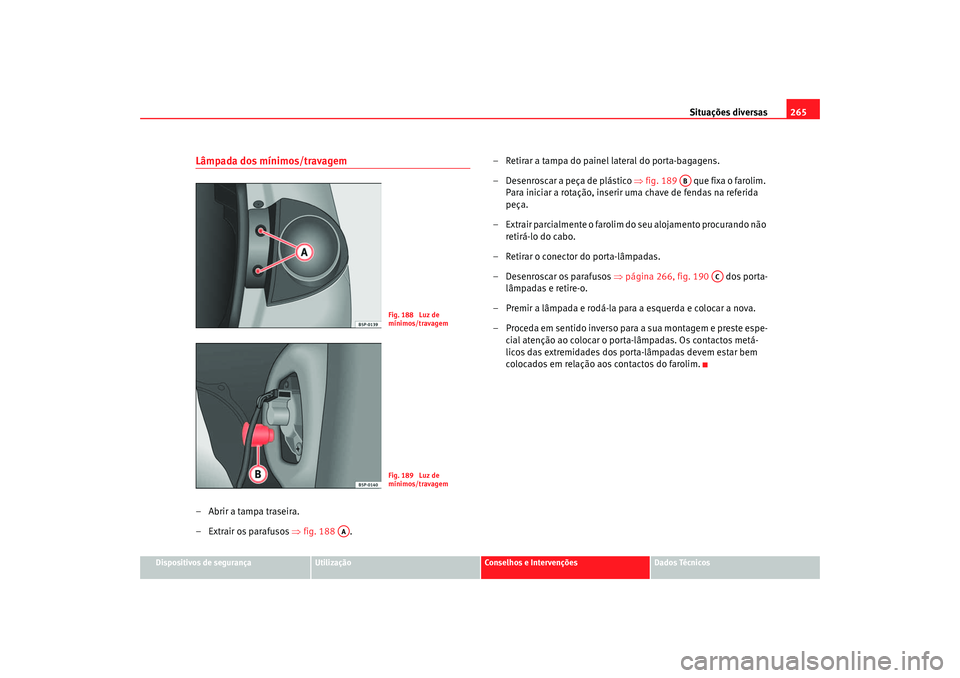

Lâmpada dos mínimos/travagem– Abrir a tampa traseira.
– Extrair os parafusos ⇒ fig. 188 . – Retirar a tampa do painel lateral do porta-bagagens.
– Desenroscar a peça de plástico
⇒fig. 189 que fixa o farolim.
Para iniciar a rotação, inserir uma chave de fendas na referida
peça.
– Extrair parcialmente o farolim do seu alojamento procurando não retirá-lo do cabo.
– Retirar o conector do porta-lâmpadas.
– Desenroscar os parafusos ⇒página 266, fig. 190 dos porta-
lâmpadas e retire-o.
– Premir a lâmpada e rodá-la para a esquerda e colocar a nova.
– Proceda em sentido inverso para a sua montagem e preste espe- cial atenção ao colocar o porta-lâmpadas. Os contactos metá-
licos das extremidades dos porta-lâmpadas devem estar bem
colocados em relação aos contactos do farolim.
Fig. 188 Luz de
mínimos/travagemFig. 189 Luz de
mínimos/travagem
AA
AB
AC
altea_portugues.book Seite 265 D onnerstag, 31. August 2006 11:16 11

Situações diversas
266Luz intermitente– Extrai-a o farolim do seu alojamento ⇒página 265. –Retirar os parafusos ⇒
fig. 190
dos porta
-lâmpadas e
puxe- o.
– R

etirar o porta-lâmpadas do intermitente com a ajuda de uma
chave de parafusos no sentido da seta (consultar ⇒fig. 191).
– Substituir a lâmpada pressionando-a e rodando-a para a esquerda.
– Proceder no sentido inverso para montar.
Luz de marcha atrás/ Luz de nevoeiro traseira– Rodar o porta-lâmpadas para a esquerda e extraí-lo no sentido da seta ⇒fig. 192.
– Substituir a lâmpada pressionando-a e rodando-a ao mesmo tempo para a esquerda.
Fig. 190 Luz intermitenteFig. 191 Luz intermi-
tente.
AC
Fig. 192 Farolim pelo
lado interior do pára-
choques
altea_portugues.book Seite 266 D onnerstag, 31. August 2006 11:16 11

Situações diversas267
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Indicadores de direcção laterais– Pressione o indicador de direcção para a esquerda ou direita
para retirar a lâmpada.
– Retire o porta-lâmpadas do indicador de direcção.
– Retire a lâmpada com casquilho de vidro defeituosa e coloque uma nova.
– Introduzir o porta-lâmpadas nas guias do indicador de direcção até encaixar.
– Primeiro, coloque o indicador de direcção no orifício da carro- çaria, encaixando as patilhas ⇒fig. 193, seta .
– Encaixe a lâmpada tal como indica a seta ⇒fig. 193 .
Fig. 193 Indicador de
direcção lateralA1
A2
altea_portugues.book Seite 267 D onnerstag, 31. August 2006 11:16 11

Situações diversas
268Lâmpada do porta-bagagens– Extrair a tulipa pressionando o rebordo da parte interior da
mesma -seta- com ajuda da parte plana da chave de parafusos
⇒fig. 194. – Pressionar a lâmpada na parte lateral e extraí-la do respectivo
alojamento ⇒fig. 195.
Fig. 194 Luz do porta-
bagagensFig. 195 Luz do porta-
bagagens
altea_portugues.book Seite 268 D onnerstag, 31. August 2006 11:16 11

Situações diversas269
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Luz de matrícula– Retire a tulipa, utilizando a parte plana de uma chave de fendas,
fazendo alavanca cuidadosamente na abertura, tal como indica
a seta ⇒fig. 196. – Retire a lâmpada, movendo-a no sentido da seta e para fora
⇒fig. 197.
Fig. 196 Luz da matrículaFig. 197 Luz da matrícula
altea_portugues.book Seite 269 D onnerstag, 31. August 2006 11:16 11

Situações diversas
270Luz da pala do sol– Retire a luz com cuidado, utilizando a parte plana da chave de
fendas, tal como indica a figura ⇒fig. 199. – Retire a lâmpada, movendo-a no sentido da seta e para fora
⇒fig. 199.
Ajuda no arranqueCabos auxiliares de arranque
Os cabos auxiliares de arranque têm de ter uma secção trans-
versal suficiente.Se o motor não pegar por descarga da bateria, pode-se utilizar no arranque a
bateria de outro veículo.
Cabos auxiliares de arranque
Os cabos auxiliares de arranque têm de corresponder à norma DIN 72553
(consultar as especificações do fabricante dos cabos). Nos veículos com
motor a gasolina a secção transversal terá de ser de pelo menos 25 mm
2 e
nos veículos com motor diesel de 35 mm
2.
Nota
•
Entre os dois veículos não pode haver contacto, pois, de contrário,
poderia haver fluxo de corrente assim que se ligassem os terminais positivos.
•
A bateria descarregada tem de ser co rrectamente ligada à rede eléctrica
do veículo.
Fig. 198 Desmontagem
da luz da pala do solFig. 199 Desmontagem
da luz da pala do sol
