2007 Seat Altea Freetrack Manuale del proprietario (in Italian)

Per fare da sé263
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

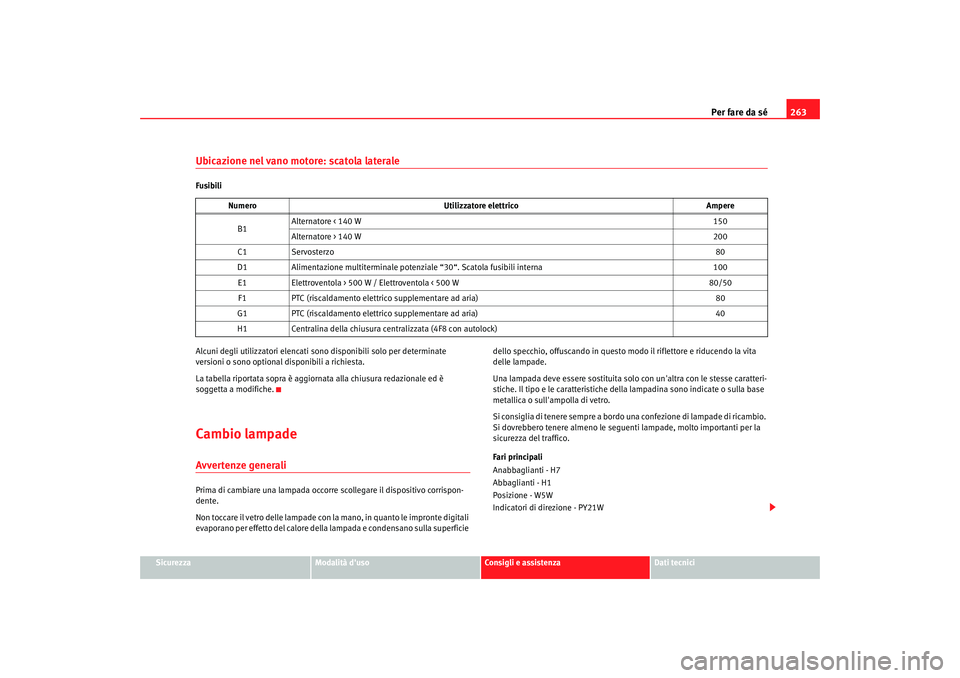

Ubicazione nel vano motore: scatola lateraleFusibili
Alcuni degli utilizzatori elencati sono disponibili solo per determinate
versioni o sono optional disponibili a richiesta.
La tabella riportata sopra è aggiornata alla chiusura redazionale ed è
soggetta a modifiche.Cambio lampadeAvvertenze generaliPrima di cambiare una lampada occorre scollegare il dispositivo corrispon-
dente.
Non toccare il vetro delle lampade con la mano, in quanto le impronte digitali
evaporano per effetto del calore della lampada e condensano sulla superficie dello specchio, offuscando in questo modo il riflettore e riducendo la vita
delle lampade.
Una lampada deve essere sostituita solo con un'altra con le stesse caratteri-
stiche. Il tipo e le caratteristiche della lampadina sono indicate o sulla base
metallica o sull'ampolla di vetro.
Si consiglia di tenere sempre a bordo una confezione di lampade di ricambio.
Si dovrebbero tenere almeno le seguenti lampade, molto importanti per la
sicurezza del traffico.
Fari principali
Anabbaglianti - H7
Abbaglianti - H1
Posizione - W5W
Indicatori di direzione - PY21W
Numero
Utilizzatore elettrico Ampere
B1 Alternatore < 140 W
150
Alternatore > 140 W 200
C1 Servosterzo 80
D1 Alimentazione multiterminale potenzia le “30“. Scatola fusibili interna 100
E1 Elettroventola > 500 W / Elettroventola < 500 W 80/50
F1 PTC (riscaldamento elettrico supplementare ad aria) 80
G1 PTC (riscaldamento elettrico supplementare ad aria) 40
H1 Centralina della chiusura centralizzata (4F8 con autolock)
altea_xl italiano.book Seite 263 Montag, 16. April 2007 12:49 12

Per fare da sé
264Fari allo xeno
23)/autodirezionabili
Anabbaglianti e ab baglianti - D1S
24)
Lampeggio e abbagliant i supplementari - H1
Posizione - W5W
Indicatori di direzione - PY21W
Faro fendinebbia
Faro fendinebbia - H3
Fanale posteriore fisso
Stop/Posizione - P21W
25)
Indicatori di direzione - P21W
Fanale posteriore mobile
Retronebbia (lato guida) - P21W
Retromarcia (lato passeggero) - P21W
Posizione - W5W
Indicatori di direzioni laterali
Indicatori di direzioni laterali - W5W
Luce targa
Luce targa - C5W
Avvertenza
•
A causa della difficoltà d'accesso di alcune lampadine, la sostituzione
dovrebbe essere fatta in un Servizio Tecnico. Tuttavia, in seguito viene
descritto come procedere per effettuare questo cambio, escludendo i fari
fendinebbia* e le lampade interne.
Lampade del faro principale
Indicatori di direzione
Anabbaglianti
Abbaglianti
Luci di posizione
23)In questo tipo di fari, la sostituzione delle lampadine deve eseguirla il Servizio Tecni-
co, in quanto occorre smontare elementi molto complessi del veicolo e deve azzerarsi
il sistema di regolazione automatico incorporato.24)Le lampade a scarica di xeno hanno un flusso luminico 2,5 volte superiore ed una vita
5 volte superiore alle lampadine alogene, ciò significa che se non esistono guasti
anormali, non occorre sostituirle nell'arco di tutta la vita del veicolo.25)Lampada a filamento unico del controllo elettronico della luce di stop/posizione. Se
si fonde, non funzionano né le luci di stop, né le luci di posizione.
Fig. 186 Lampade del
faro principale
AAABACAD
altea_xl italiano.book Seite 264 Montag, 16. April 2007 12:49 12

Per fare da sé265
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Lampada luce indicatore di direzione– Aprire il cofano del vano motore.
–Ruotare il portalampade ⇒ fig. 187 verso sinistra e tirare.
– Estrarre la lampadina premendo sul portalampada e al tempo stesso ruotarla verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Anabbagliante– Aprire il cofano del vano motore
Fig. 187 Lampada luce
indicatore di direzione
AA
Fig. 188 AnabbagliantiFig. 189 Anabbaglianti
altea_xl italiano.book Seite 265 Montag, 16. April 2007 12:49 12

Per fare da sé
266
– Far scorrere i tiranti ⇒pag. 265, fig. 188 nel senso della
freccia e sfilare la chiusura.
– Estrarre il connettore ⇒pag. 265, fig. 189 della lampada.
– Sganciare la molla di ritegno ⇒ pag. 265, fig. 189 premendo
verso l'interno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente di fissaggio del piattino, rimanga nello sgancio del riflettore.Abbagliante
– Aprire il cofano del vano motore
–Rimuovere la copertura ⇒ fig. 190 tirando dalla stessa.
– Estrarre il connettore ⇒fig. 191 della lampada.
– Premere la molla ⇒fig. 191 verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare gli sganci del riflettore, perchè rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto.
A1A2
A3
Fig. 190 Abbaglianti
Fig. 191 Abbaglianti
AC
A1
A2
altea_xl italiano.book Seite 266 Montag, 16. April 2007 12:49 12

Per fare da sé267
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

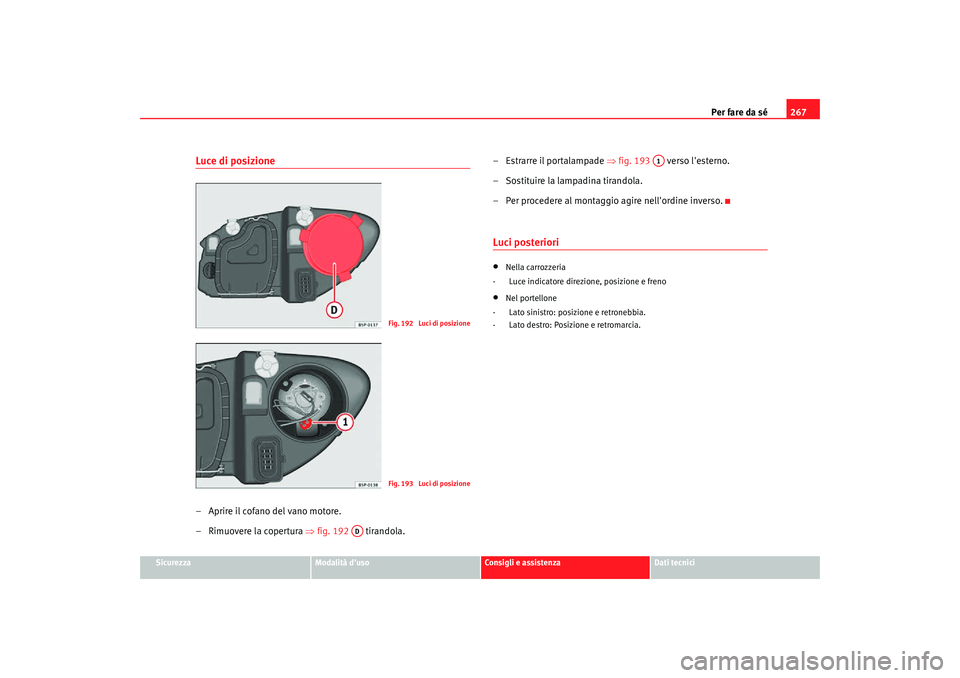

Luce di posizione– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒fig. 192 tirandola. – Estrarre il portalampade
⇒fig. 193 verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso.
Luci posteriori•
Nella carrozzeria
- Luce indicatore direzione, posizione e freno
•
Nel portellone
- Lato sinistro: posizione e retronebbia.
- Lato destro: Posizione e retromarcia.
F ig. 1 92 Luci di p osizi on eF ig. 1 93 Luci di p osizi on e
AD
A1
altea_xl italiano.book Seite 267 Montag, 16. April 2007 12:49 12

Per fare da sé
268Luce indicatore direzione, posizione e freno sulla carrozzeria– Rimuovere lo sportello del pannello laterale del bagagliaio
⇒fig. 194. – Girare il portalampade in senso antiorario
⇒fig. 195 .
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade.
Fig. 194 Luci sulla
carrozzeriaFig. 195 Luci sulla
carrozzeria
altea_xl italiano.book Seite 268 Montag, 16. April 2007 12:49 12

Per fare da sé269
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

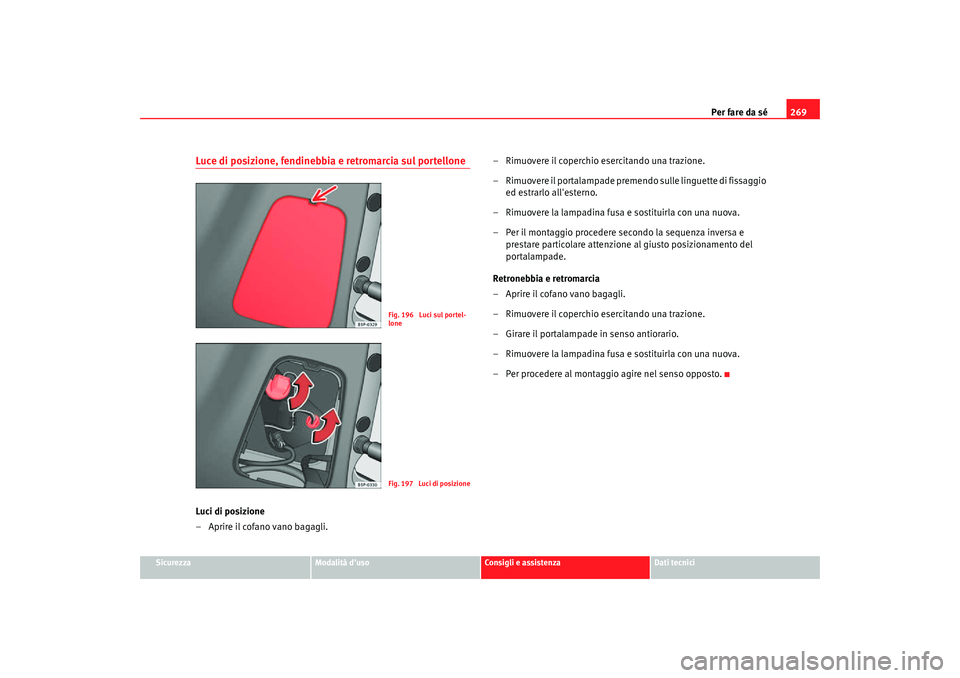

Luce di posizione, fendinebbia e retromarcia sul portelloneLuci di posizione
– Aprire il cofano vano bagagli. – Rimuovere il coperchio esercitando una trazione.
– R i m u o v e r e i l p o r t a l a m p a d e p r e m e n d o s u l l e l i n g u e t t e d i f i s s a g g i o
ed estrarlo all'esterno.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade.
Retronebbia e retromarcia
– Aprire il cofano vano bagagli.
– Rimuovere il coperchio esercitando una trazione.
– Girare il portalampade in senso antiorario.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per procedere al montaggio agire nel senso opposto.
Fig. 196 Luci sul portel-
loneF ig. 1 97 Luci di p osizi on e
altea_xl italiano.book Seite 269 Montag, 16. April 2007 12:49 12

Per fare da sé

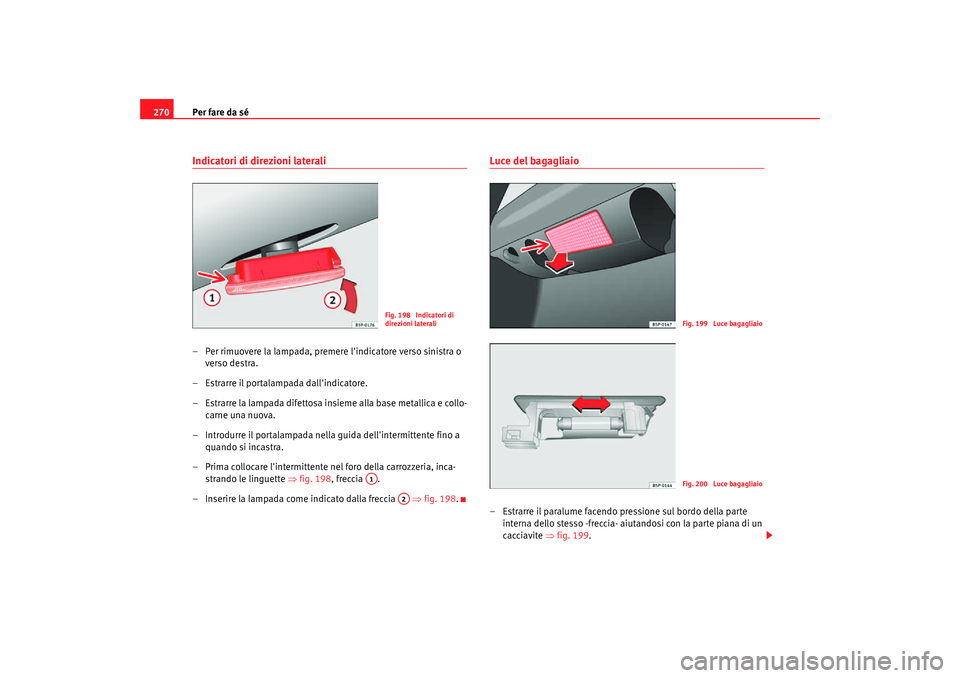

270Indicatori di direzioni laterali– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e collo- carne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a quando si incastra.
– Prima collocare l'intermittente nel foro della carrozzeria, inca- strando le linguette ⇒fig. 198, freccia .
– Inserire la lampada come indicato dalla freccia ⇒fig. 198 .
Luce del bagagliaio– Estrarre il paralume facendo pressione sul bordo della parte
interna dello stesso -freccia- aiutandosi con la parte piana di un
cacciavite ⇒fig. 199 .
Fig. 198 Indicatori di
direzioni laterali
A1
A2
Fig. 199 Luce bagagliaioFig. 200 Luce bagagliaio
altea_xl italiano.book Seite 270 Montag, 16. April 2007 12:49 12
