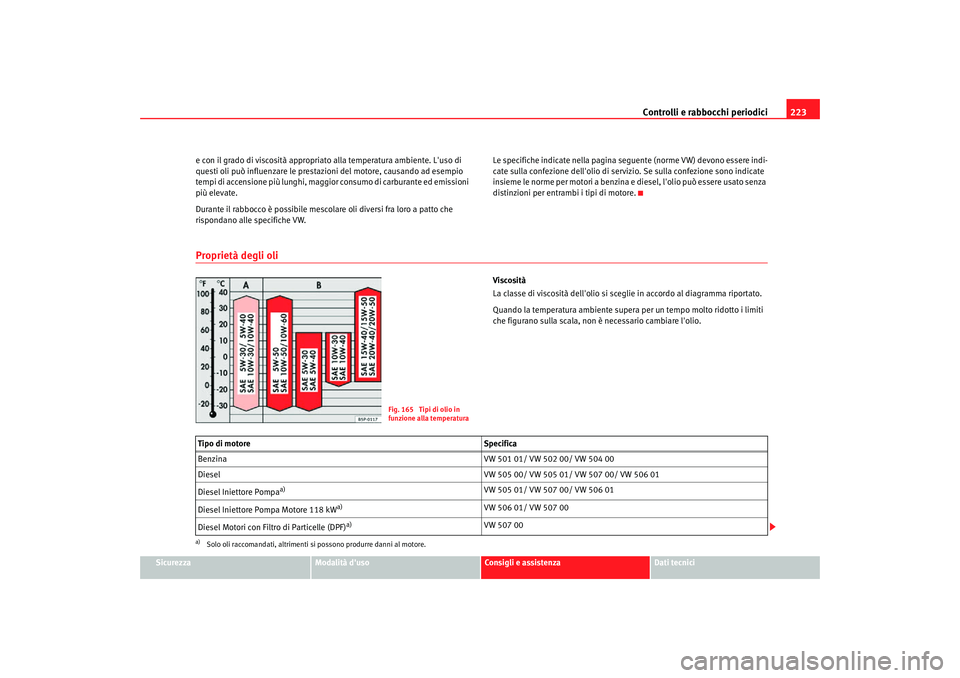

Controlli e rabbocchi periodici223
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
e con il grado di viscosità appropriato alla temperatura ambiente. L'uso di
questi oli può influenzare le prestazioni del motore, causando ad esempio
tempi di accensione più
lunghi, maggior consumo di carburante ed emissioni
più elevate.
Durante il rabbocco è possibile mescolare oli diversi fra loro a patto che
rispondano alle specifiche VW. Le specifiche indicate nella pagina seguente (norme VW) devono essere indi-
cate sulla confezione dell'olio di servizio. Se sulla confezione sono indicate
insieme le norme per motori a benzina e diesel, l'olio può essere usato senza
distinzioni per entrambi i tipi di motore.
Proprietà degli oli
Viscosità
La classe di viscosità dell'olio si sceglie in accordo al diagramma riportato.
Quando la temperatura ambiente supera per un tempo molto ridotto i limiti
che figurano sulla scala, non è necessario cambiare l'olio.
Fig. 165 Tipi di olio in
funzione alla temperatura
Tipo di motore
Specifica
Benzina VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel Iniettore Pompa
a)
VW 505 01/ VW 507 00/ VW 506 01
Diesel Iniettore Pompa Motore 118 kW
a)
VW 506 01/ VW 507 00
Diesel Motori con Filtro di Particelle (DPF)
a)
VW 507 00
altea_xl italiano.book Seite 223 Montag, 16. April 2007 12:49 12
a)Solo oli raccomandati, altrimenti si possono produrre danni al motore.

Controlli e rabbocchi periodici
224Oli monogrado
Gli oli monogrado in genere non sono idonei ad essere usati tutto l'anno in
quanto posseggono un grado di viscosità
21) limitata
Questi oli vanno usati preferibilmente soltanto in zona con clima costante
molto freddo o molto caldo.
Additivi per olio motore
Non aggiungere nessun tipo di additivo all'olio motore. I danni causati da tali
additivi non sono coperti dalla garanzia.
Avvertenza
Prima di partire per un lungo viaggio si raccomanda di acquistare e portare a
bordo olio motore rispondente alla relati va specifica VW. In tal modo, in caso
di necessità, per eventuali rabbocchi si dispone sempre dell'olio motore
corretto.
Controllo del livello olio motore
Il livello dell'olio si rileva con l'astina di misurazione.Come determinare il livello dell'olio motore
– Parcheggiare il veicolo in posizione orizzontale.
– Fare funzionare brevemente il motore a minimo quando si trova
a temperatura di servizio e in seguito spegnerlo.
– Attendere circa due minuti.
– Estrarre l'astina di misurazione dell'olio. Pulire l'astina di controllo con un panno pulito e reinserirla nella guida fino in
fondo.
21)Viscosità: densità dell'olio
Fig. 166 Asta di misura-
zione livello olio motore.
altea_xl italiano.book Seite 224 Montag, 16. April 2007 12:49 12

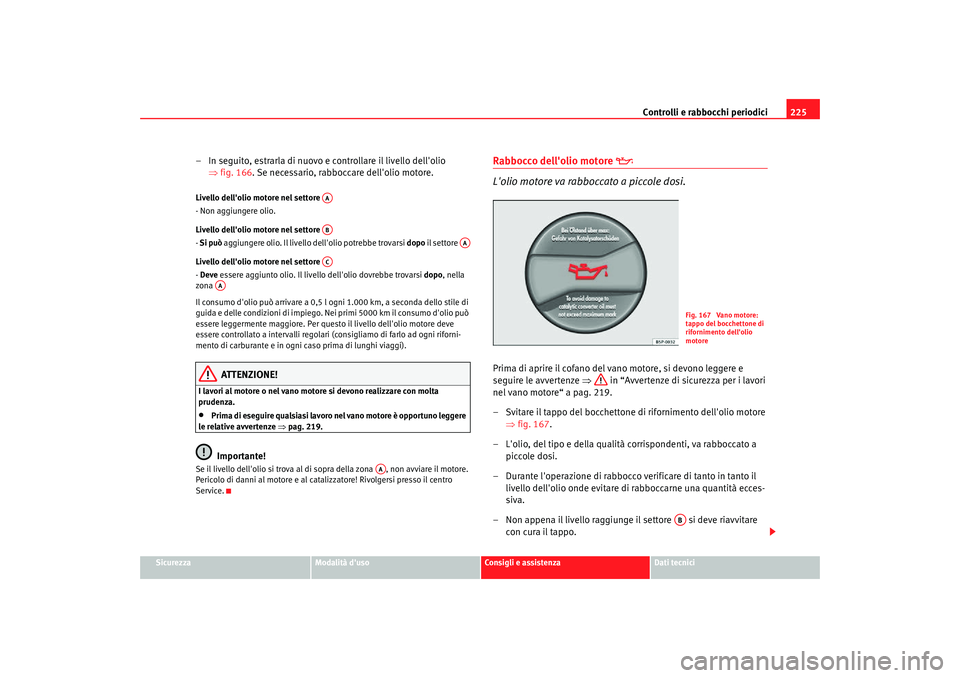

Controlli e rabbocchi periodici225
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
– In seguito, estrarla di nuovo e controllare il livello dell'olio
⇒fig. 166 . Se necessario, rabboccare dell'olio motore.Livello dell'olio motore nel settore
- Non aggiungere olio.
Livello dell'olio motore nel settore
- Si può aggiungere olio. Il livello dell'olio potrebbe trovarsi dopo il settore
Livello dell'olio motore nel settore
- Deve essere aggiunto olio. Il livello dell'olio dovrebbe trovarsi dopo, nella
zona
Il consumo d'olio può arrivare a 0,5 l o gni 1.000 km, a seconda dello stile di
guida e delle condizioni di impiego. Nei primi 5000 km il consumo d'olio può
essere leggermente maggiore. Per questo il livello dell'olio motore deve
essere controllato a intervalli regolari (consigliamo di farlo ad ogni riforni-
mento di carburante e in ogni caso prima di lunghi viaggi).
ATTENZIONE!
I lavori al motore o nel vano motore si devono realizzare con molta
prudenza.•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 219.Importante!
Se il livello dell'olio si trova al di sopra della zona , non avviare il motore.
Pericolo di danni al motore e al catali zzatore! Rivolgersi presso il centro
Service.
Rabbocco dell'olio motore


L'olio motore va rabboccato a piccole dosi.
Prima di aprire il cofano del vano motore, si devono leggere e
seguire le avvertenze ⇒ in “Avvertenze di sicurezza per i lavori
nel vano motore“ a pag. 219.
– Svitare il tappo del bocchettone di rifornimento dell'olio motore ⇒fig. 167.
– L'olio, del tipo e della qualità corrispondenti, va rabboccato a piccole dosi.
– Durante l'operazione di rabbocco verificare di tanto in tanto il livello dell'olio onde evitare di rabboccarne una quantità ecces-
siva.
– Non appena il livello raggiunge il settore si deve riavvitare con cura il tappo.
AAAB
AA
AC
AA
AA
Fig. 167 Vano motore:
tappo del bocchettone di
rifornimento dell'olio
motore
AB
altea_xl italiano.book Seite 225 Montag, 16. April 2007 12:49 12

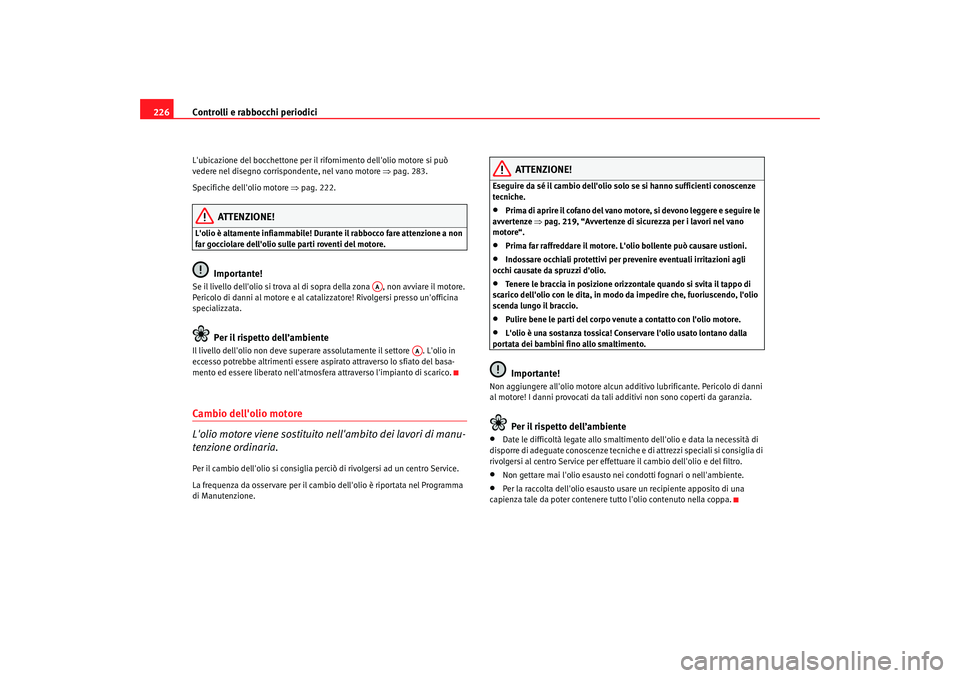

Controlli e rabbocchi periodici
226L'ubicazione del bocchettone per il rifornimento dell'olio motore si può
vedere nel disegno corrispondente, nel vano motore ⇒pag. 283.
Specifiche dell'olio motore ⇒pag. 222.
ATTENZIONE!
L'olio è altamente infiammabile! Durante il rabbocco fare attenzione a non
far gocciolare dell'olio sulle parti roventi del motore.
Importante!
Se il livello dell'olio si trova al di sopra della zona , non avviare il motore.
Pericolo di danni al motore e al catalizzatore! Rivolgersi presso un'officina
specializzata.
Per il rispetto dell’ambiente
Il livello dell'olio non deve superare assolutamente il settore . L'olio in
eccesso potrebbe altrimenti essere aspi rato attraverso lo sfiato del basa-
mento ed essere liberato nell'atmosfera attraverso l'impianto di scarico.Cambio dell'olio motore
L'olio motore viene sostituito nell'ambito dei lavori di manu-
tenzione ordinaria.Per il cambio dell'olio si consiglia perciò di rivolgersi ad un centro Service.
La frequenza da osservare per il cambio dell'olio è riportata nel Programma
di Manutenzione.
ATTENZIONE!
Eseguire da sé il cambio dell'olio solo se si hanno sufficienti conoscenze
tecniche.•
Prima di aprire il cofano del vano motore, si devono leggere e seguire le
avvertenze ⇒ pag. 219, “Avvertenze di sicurezza per i lavori nel vano
motore“.
•
Prima far raffreddare il motore. L'olio bollente può causare ustioni.
•
Indossare occhiali protettivi per prevenire eventuali irritazioni agli
occhi causate da spruzzi d'olio.
•
Tenere le braccia in posizione orizzontale quando si svita il tappo di
scarico dell'olio con le dita, in modo da impedire che, fuoriuscendo, l'olio
scenda lungo il braccio.
•
Pulire bene le parti del corpo venute a contatto con l'olio motore.
•
L'olio è una sostanza tossica! Conservare l'olio usato lontano dalla
portata dei bambini fino allo smaltimento.Importante!
Non aggiungere all'olio motore alcun additivo lubrificante. Pericolo di danni
al motore! I danni provocati da tali a dditivi non sono coperti da garanzia.
Per il rispetto dell’ambiente
•
Date le difficoltà legate allo smaltimento dell'olio e data la necessità di
disporre di adeguate conoscenze tecniche e di attrezzi speciali si consiglia di
rivolgersi al centro Service per effettuare il cambio dell'olio e del filtro.
•
Non gettare mai l'olio esausto nei condotti fognari o nell'ambiente.
•
Per la raccolta dell'olio esausto usare un recipiente apposito di una
capienza tale da poter contenere tutto l'olio contenuto nella coppa.
AA
AA
altea_xl italiano.book Seite 226 Montag, 16. April 2007 12:49 12

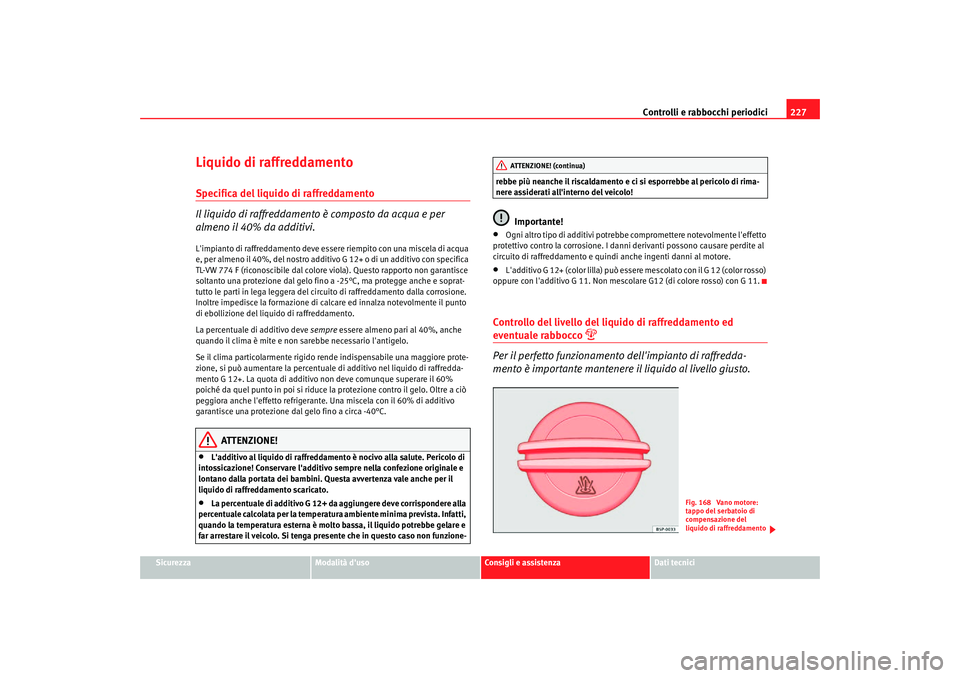

Controlli e rabbocchi periodici227
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Liquido di raffreddamentoSpecifica del liquido di raffreddamento
Il liquido di raffreddamento è composto da acqua e per
almeno il 40% da additivi.L'impianto di raffreddamento deve essere riempito con una miscela di acqua
e, per almeno il 40%, del nostro additivo G 12+ o di un additivo con specifica
TL-VW 774 F (riconoscibile dal colore viol a). Questo rapporto non garantisce
soltanto una protezione dal gelo fino a -25°C, ma protegge anche e soprat-
tutto le parti in lega leggera del circ uito di raffreddamento dalla corrosione.
Inoltre impedisce la formazione di calcare ed innalza notevolmente il punto
di ebollizione del liquido di raffreddamento.
La percentuale di additivo deve sempre essere almeno pari al 40%, anche
quando il clima è mite e non sarebbe necessario l'antigelo.
Se il clima particolarmente rigido rende indispensabile una maggiore prote-
zione, si può aumentare la percentuale di additivo nel liquido di raffredda-
mento G 12+. La quota di additivo non deve comunque superare il 60%
poiché da quel punto in po i si riduce la protezione contro il gelo. Oltre a ciò
peggiora anche l'effetto refrigerante. Una miscela con il 60% di additivo
garantisce una protezione dal gelo fino a circa -40°C.
ATTENZIONE!
•
L'additivo al liquido di raffreddamento è nocivo alla salute. Pericolo di
intossicazione! Conservare l'additivo sempre nella confezione originale e
lontano dalla portata dei bambini. Questa avvertenza vale anche per il
liquido di raffreddamento scaricato.
•
La percentuale di additivo G 12+ da aggiungere deve corrispondere alla
percentuale calcolata per la temperatura ambiente minima prevista. Infatti,
quando la temperatura esterna è molto bassa, il liquido potrebbe gelare e
far arrestare il veicolo. Si tenga presente che in questo caso non funzione- rebbe più neanche il riscaldamento e ci si esporrebbe al pericolo di rima-
nere assiderati all'interno del veicolo!
Importante!
•
Ogni altro tipo di additivi potrebbe
compromettere notevolmente l'effetto
protettivo contro la corrosione. I danni derivanti possono causare perdite al
circuito di raffreddamento e quindi anche ingenti danni al motore.
•
L'additivo G 12+ (color lilla) può esser e mescolato con il G 12 (color rosso)
oppure con l'additivo G 11. Non mescolare G12 (di colore rosso) con G 11.
Controllo del livello del liquido di raffreddamento ed eventuale rabbocco

Per il perfetto funzionamento dell'impianto di raffredda-
mento è importante mantenere il liquido al livello giusto.
ATTENZIONE! (continua)
Fig. 168 Vano motore:
tappo del serbatoio di
compensazione del
liquido di raffreddamento
altea_xl italiano.book Seite 227 Montag, 16. April 2007 12:49 12

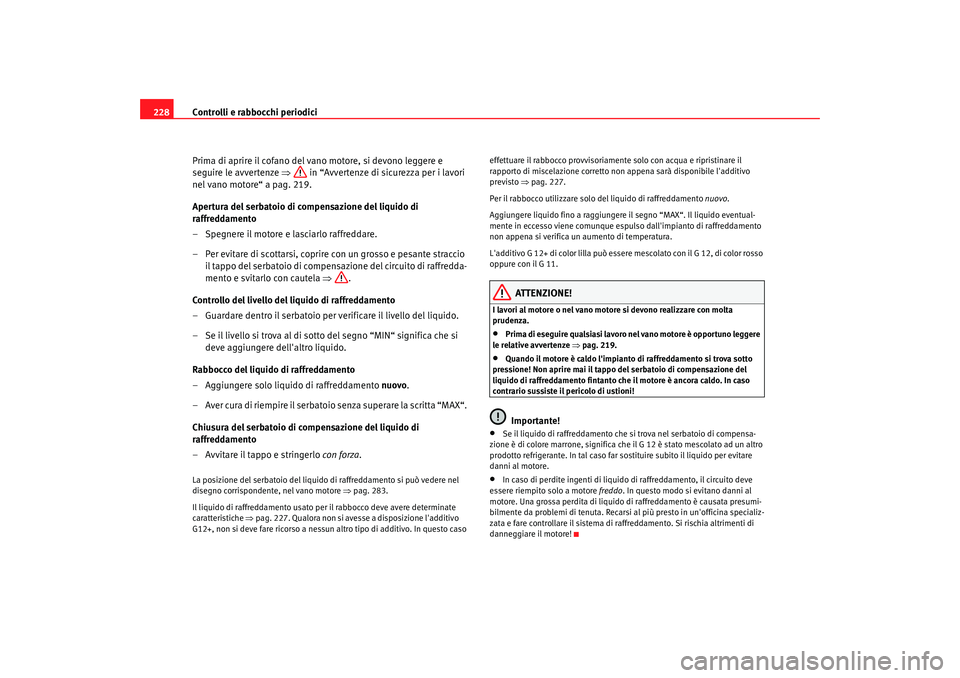

Controlli e rabbocchi periodici
228
Prima di aprire il cofano del vano motore, si devono leggere e
seguire le avvertenze ⇒ in “Avvertenze di sicurezza per i lavori
nel vano motore“ a pag. 219.
Apertura del serbatoio di compensazione del liquido di
raffreddamento
– Spegnere il motore e lasciarlo raffreddare.
– Per evitare di scottarsi, coprire con un grosso e pesante straccio il tappo del serbatoio di compensazione del circuito di raffredda-
mento e svitarlo con cautela ⇒ .
Controllo del livello del liquido di raffreddamento
– Guardare dentro il serbatoio per verificare il livello del liquido.
– Se il livello si trova al di sotto del segno “MIN“ significa che si deve aggiungere dell'altro liquido.
Rabbocco del liquido di raffreddamento
– Aggiungere solo liquido di raffreddamento nuovo.
– Aver cura di riempire il serbatoio senza superare la scritta “MAX“.
Chiusura del serbatoio di compensazione del liquido di
raffreddamento
– Avvitare il tappo e stringerlo con forza.La posizione del serbatoio del liquido di raffreddamento si può vedere nel
disegno corrispondente, nel vano motore ⇒pag. 283.
Il liquido di raffreddamento usato per il rabbocco deve avere determinate
ca rat teristiche ⇒ pag. 227. Qualora non si avesse a di
sposiz
ione l'additivo
G 12+

, non si deve fa re ricorso a nes sun altro tipo di additivo. In ques to caso effettuare il rabbocco provvisoriamente solo con acqua e ripristinare il
rapporto di miscelazione corretto non appena sarà disponibile l'additivo
previsto ⇒
pag. 227.
Per il rabbocco utilizzare solo del liquido di raffreddamento nuovo.
Aggiungere liquido fino a raggiungere il segno “MAX“. Il liquido eventual-
mente in eccesso viene comunque espul so dall'impianto di raffreddamento
non appena si verifica un aumento di temperatura.
L'additivo G 12+ di color lilla può essere mescolato con il G 12, di color rosso
oppure con il G 11.
ATTENZIONE!
I lavori al motore o nel vano motore si devono realizzare con molta
prudenza.•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 219.
•
Quando il motore è caldo l'impianto di raffreddamento si trova sotto
pressione! Non aprire mai il tappo del serbatoio di compensazione del
liquido di raffreddamento fintanto che il motore è ancora caldo. In caso
contrario sussiste il pericolo di ustioni!Importante!
•
Se il liquido di raffreddamento che si trova nel serbatoio di compensa-
zione è di colore marrone, significa che il G 12 è stato mescolato ad un altro
prodotto refrigerante. In tal caso far sostituire subito il liquido per evitare
danni al motore.
•
In caso di perdite ingenti di liquido di raffreddamento, il circuito deve
essere riempito solo a motore freddo. In questo modo si evitano danni al
motore. Una grossa perdita di liquido di raffreddamento è causata presumi-
bilmente da problemi di tenuta. Recarsi al più presto in un'officina specializ-
zata e fare controllare il sistema di raffreddamento. Si rischia altrimenti di
danneggiare il motore!
altea_xl italiano.book Seite 228 Montag, 16. April 2007 12:49 12

Controlli e rabbocchi periodici229
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Acqua detergente e spazzole tergicristalloAggiunta dell'acqua detergente per i vetri

Non è sufficiente rifornire l'impianto lavacristalli solo con
acqua ma si dovrebbe sempre aggiungere anche un deter-
gente per vetri.L'impianto tergifari e l'impianto lavacristalli sono alimentati con il liquido
del serbatoio, situato nel vano motore, di quest'ultimo circuito.
Il serbatoio è situato nel vano motore, sulla destra.
Non è sufficiente dell'acqua pulita per detergere a fondo i cristalli. Si consi-
glia quindi di aggiungere sempre all'acqua del detergente per vetri. Sul
mercato esistono prodotti per cristalli omologati con alto potere detergente e
antigelo, che pertanto si possono usare tutto l'anno. Raccomandiamo di
osservare le istruzioni per la miscelazione riportate sull'etichetta.
ATTENZIONE!
I lavori al motore o nel vano motore si devono realizzare con molta
prudenza.•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 219.Importante!
•
Non aggiungere mai all'acqua per il lavaggio dei cristalli additivi antigelo
per l'impianto di raffreddamento o simili.
•
Adoperare solo ed esclusivamente de tergente per vetri di qualità ricono-
sciuta, diluito con acqua secondo il rapporto di miscelazione prescritto. Altri
detergenti o acqua saponata possono otturare i microfori degli ugelli con
getto a ventaglio.
Fig. 169 Vano motore:
tappo del serbatoio del
liquido lavacristalli
altea_xl italiano.book Seite 229 Montag, 16. April 2007 12:49 12

Controlli e rabbocchi periodici
230Sostituzione delle spazzole tergicristallo
Una spazzola del tergicristallo in condizioni perfette, garan-
tirà una migliore visibilità. Se le spazzole sono danneggiate
devono essere sostituite il più presto possibile.
Per cambiare le spazzole è necessario spostarle dalla posizione a
riposo a quella di manutenzione.
Posizione di manutenzione (per la sostituzione delle spazzole)
– Controllare che le spazzole non siano ghiacciate.
– Accendere e spegnere il quadro e successivamente (prima di
circa 8 secondi), spostare la leva dei tergicristalli nella posizione
di tergitura ad escursione singola. Le spazzole si posizionano
nella posizione di manutenzione.
Sostituzione delle spazzole
– Sollevare la racchetta del tergicristallo dal parabrezza.
– Premere i tasti laterali, liberare la spazzola e tirarla nel senso della freccia ⇒ pag. 230, fig. 171 .
Montaggio della spazzola
– Inserire nella racchetta del tergicristallo una spazzola di lunghezza e forma identiche.
– Muovere la spazzola fino a che non si produce lo scatto d'innesto.
– Rimettere le racchette dei tergicristalli sul parabrezza.Esse torneranno nella loro posizione inizia le nel momento in cui si accende il
quadro e si usa la leva di comando dei tergicristalli oppure non appena si
supera una velocità di 6 km/h.
Se le spazzole sfregano si devono pulire se sono sporche oppure sostituire
se sono difettose.
Fig. 170 Tergicristallo in
posizione di manuten-
zioneFig. 171 Sostituzione
delle spazzole dei tergicri-
stalli
altea_xl italiano.book Seite 230 Montag, 16. April 2007 12:49 12
