Luz del parasol– Retire la luz con cuidado, utilizando el destornillador por su parte
plana, tal como indica la figura. ⇒fig. 203. – Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera. ⇒fig. 203
Ayuda de arranqueCables de emergencia
Los cables de emergencia deben tener una sección suficien-
temente ancha.Si el motor no arranca porque se ha desc argado la batería, puede utilizar la
batería de otro vehículo para poner el suyo en marcha.
Cables de emergencia
Para realizar el arranque necesita cables según la norma DIN 72553 (véase
las indicaciones del fabricante de cables ). La sección del cable en los vehí-
culos con motor de gasolina debe ser de 25 mm
2, como mínimo, y en los
vehículos con motor diesel de 35 mm
2, como mínimo.
Nota
•
No debe existir contacto alguno entre los dos vehículos, pues de lo
contrario podría pasar corriente al unir los dos polos positivos.
•
La batería descargada de berá estar debidamente embornada a la red de
a bordo.

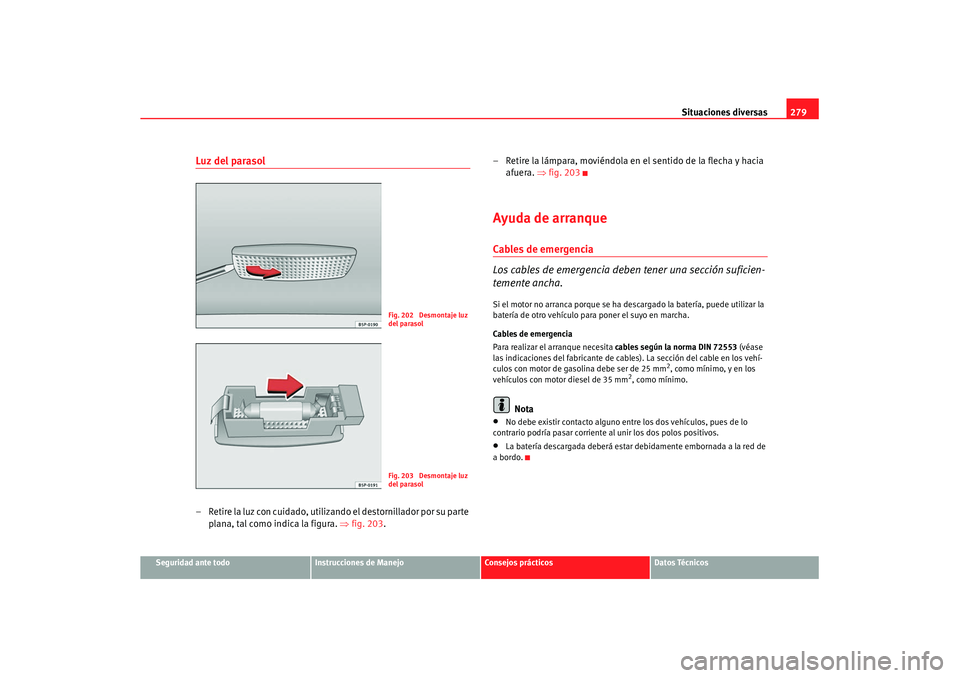

Fig. 202 Desmontaje luz
del parasolFig. 203 Desmontaje luz
del parasol
s2ps.3.book Seite 279 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas
280Ayuda de arranque: descripciónEn la ⇒fig. 204 A representa a la batería sin carga y B a la batería
con carga.
Conexión de los cables de emergencia
– Desconecte el encendido en ambos vehículos ⇒.
1. Emborne un extremo del cable de emergencia rojo al polo posi- tivo ⇒fig. 204 del vehículo con la batería descargada ⇒.
2. Emborne el otro extremo del cable de emergencia rojo al polo positivo del vehículo que suministra la corriente.
3. Emborne un extremo del cable negro de emergencia al polo negativo del vehículo que suministra la corriente. 4. Emborne el otro extremo del cable negro de emergencia a
una pieza de metal maciza unida al bloque motor o al mismo
bloque motor del vehículo con la batería descargada, lo más
alejado posible de la batería ⇒.
5. Los cables se colocarán de modo que no puedan ser pillados por alguna pieza giratoria del vano motor.
Puesta en marcha
6. Arranque el motor del vehículo que suministra corriente y deje que funcione a ralentí.
7. Arranque el motor del vehículo con la batería descargada y espere dos o tres minutos, hasta que el motor “ruede”.
Desconexión de los cables de emergencia
8. Antes de desembornar los cables de emergencia apague la luz de cruce, si estuviese encendida.
9. Active la turbina de la calefacción y la luneta térmica del vehículo con la batería descargada, para que se reduzcan los picos de
tensión que se producen al desembornar.
10. Mientras los motores siguen en marcha, desemborne los cables en el orden inverso a como se embornaron.
Asegúrese de que al conectar las pinzas a los polos tengan suficiente
contacto metálico.
Si el motor no arranca, después de 10 seg., vuelva a intentarlo pasado un
minuto aproximadamente.
Fig. 204 Esquema de
conexión de los cables de
emergencia
A+
A+A-
AX
s2ps.3.book Seite 280 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas281
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

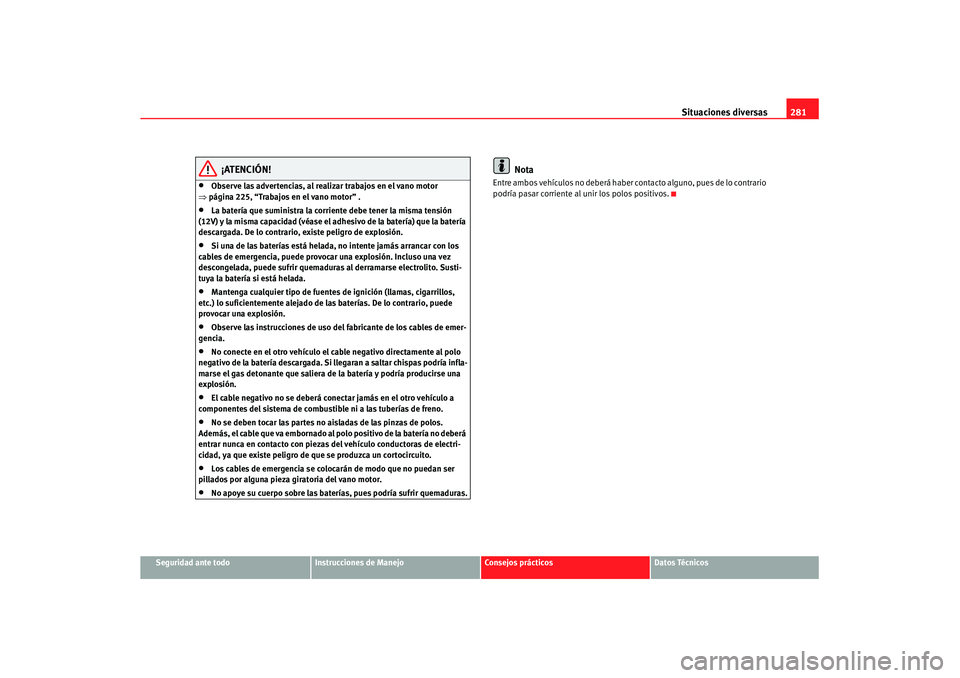

¡ATENCIÓN!
•
Observe las advertencias, al realizar trabajos en el vano motor
⇒ página 225, “Trabajos en el vano motor” .
•
La batería que suministra la corriente debe tener la misma tensión
(12V) y la misma capacidad (véase el adhesivo de la batería) que la batería
descargada. De lo contrario, existe peligro de explosión.
•
Si una de las baterías está helada, no intente jamás arrancar con los
cables de emergencia, puede provocar una explosión. Incluso una vez
descongelada, puede sufrir quemaduras al derramarse electrolito. Susti-
tuya la batería si está helada.
•
Mantenga cualquier tipo de fuentes de ignición (llamas, cigarrillos,
etc.) lo suficientemente alejado de las baterías. De lo contrario, puede
provocar una explosión.
•
Observe las instrucciones de uso del fabricante de los cables de emer-
gencia.
•
No conecte en el otro vehículo el cable negativo directamente al polo
negativo de la batería descargada. Si llegaran a saltar chispas podría infla-
marse el gas detonante que saliera de la batería y podría producirse una
explosión.
•
El cable negativo no se deberá conectar jamás en el otro vehículo a
componentes del sistema de combustible ni a las tuberías de freno.
•
No se deben tocar las partes no aisladas de las pinzas de polos.
Además, el cable que va embornado al polo positivo de la batería no deberá
entrar nunca en contacto con piezas del vehículo conductoras de electri-
cidad, ya que existe peligro de que se produzca un cortocircuito.
•
Los cables de emergencia se colocarán de modo que no puedan ser
pillados por alguna pieza giratoria del vano motor.
•
No apoye su cuerpo sobre las baterías, pues podría sufrir quemaduras.
Nota
Entre ambos vehículos no deberá haber co ntacto alguno, pues de lo contrario
podría pasar corriente al unir los polos positivos.
s2ps.3.book Seite 281 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas
282Remolcado o arranque por remolcadoArranque por remolcado
Es preferible arrancar con los cables de emergencia a hacerlo
por remolcado.Por regla general, le recomendamos que no recurra al arranque por
remolcado de su vehículo. En su lugar, pruebe el arranque con los
cables de emergencia ⇒ página 279.
Si a pesar de ello es necesario arrancar su vehículo por remolcado:
– Engrane la 2
a o la 3
a marcha.
– Mantenga pisado el embrague.
– Conecte el encendido.
– Retire el pie del pedal del embrague cuando los dos vehículos estén en movimiento.
– En cuanto arranque el motor, pise el embrague y quite la marcha para evitar un choque con el vehículo tractor.
¡ATENCIÓN!
Arrancando por remolcado hay mayor r iesgo de provocar un accidente,
por ejemplo, el de chocar con el vehículo tractor.
¡Cuidado!
Al efectuar un arranque por remolcado puede llegar combustible sin quemar
a los catalizadores y dañarlos.
Observaciones generalesSi utiliza un cable para el remolque, observe lo siguiente:
Conductor del vehículo tractor
– Eche a andar lentamente hasta que se haya tensado el cable. Acelere, a continuación, con especial cuidado.
– Deberá arrancar y cambiar de marchas con prudencia. Si su vehí- culo dispone de cambio automático, acelere con prudencia.
– Observe que al tirar del vehículo no funcionan ni el servofreno, ni la dirección asistida. Frene a tiempo y pisando suavemente el
pedal.
Conductor del vehículo remolcado
– Asegúrese de que el cable se mantiene tensado en todo
momento.Cable de remolcado o barra de remolque
La barra de remolque es más segura y menos peligrosa, con respecto a que
se produzcan daños en el vehículo. El cable de remolcado sólo se debe
utilizar, si no se dispone de una barra de remolque.
El cable de remolcado debe ser elástico, para que no se produzcan daños en
los vehículos. Utilice un cable de fibra sintética o de un material elástico
similar.
Fije el cable o la barra de remolque sólo en las argollas previstas para ello, o,
en su caso, en el dispositivo para remolque.
Modo de conducir
Para remolcar un vehículo se requiere cierta pericia y experiencia, sobre todo
si se utiliza el cable de remolcado. Ambos conductores deben conocer bien
s2ps.3.book Seite 282 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas283
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
las dificultades que presenta el remolcar un vehículo. Los conductores inex-
pertos deben abstenerse.
Asegúrese al conducir de que no se generen fuerzas de tracción inadmisibles
ni sacudidas. En las maniobras de re
molcado por carreteras sin asfaltar,
existe siempre el riesgo de sobrecargar las piezas de fijación.
Hay que conectar el encendido del vehículo remolcado, a fin de que no se
bloquee la dirección y funcionen los inte rmitentes, la bocina, los limpiacris-
tales y los lavacristales.
Ya que el servofreno sólo funciona con el motor en marcha, si está parado,
tendrá que pisar con más fuerza el pedal del freno.
De igual manera, si el motor está parado, la servodirección no funciona y
tiene que emplear más fuerza para girar el volante.
•
Al remolcar, la velocidad máxima permitida es de 50 km/h.
•
Al remolcar, la velocidad máxima permitida es de 50 Km/h.
Remolcado de vehículos con cambio automático
•
Coloque la palanca selectora en la posición “N”.
•
No circule a más de 50 km/h.
•
No recorra distancias de más de 50 km.
•
Si el remolcado lo realiza una grúa, las ruedas delanteras del vehículo
remolcado permanecerán suspendidas.Nota
•
Tenga en cuenta las prescripciones legales relacionadas con el remol-
cado y el arranque por remolcado.
•
Encienda los intermitentes simultáneos de emergencia en ambos vehí-
culos. Tenga también en cuenta otras normativas existentes al respecto.
•
Por razones técnicas, no es posible arrancar un vehículo con cambio auto-
mático por remolcado.
•
Si como consecuencia de una avería, falta lubricante en el cambio de su
vehículo, debe ser remolcado con las ruedas motrices suspendidas.
•
Si hay que realizar un trayecto de remolcado superior a 50 km, el vehículo
debe ser remolcado por personal experto y con la parte delantera suspen-
dida.
•
Si el vehículo no tiene corriente, la dirección permanece bloqueada. En
este caso, el vehículo tendrá que ser remolcado por personal experto con las
ruedas delanteras suspendidas.
•
La argolla de remolque tiene que ir siempre en el vehículo. Tenga en
cuenta las indicaciones de ⇒página 282, “Arranque por remolcado”
s2ps.3.book Seite 283 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas
284Argollas de remolque
Enroscar la argolla de remolque
– Tome la argolla de remolque del juego de herramientas de a
bordo .
– Tire de la tapa delantera inferior hacia delante y deje que cuelgue del vehículo.
– Retire la tapa que cubre el orificio roscado, introduciendo un destornillador en la muesca inferior, haciendo palanca cuidado-
samente.
– Atornille la argolla hasta el tope hacia la izquierda, en el sentido
que indica la flecha, tanto en la parte delantera ⇒fig. 205 , como
en la trasera ⇒fig. 206.
Fig. 205 Atornillado de la
argolla de remolque en la
parte delantera derecha
del vehículoFig. 206 Atornillado de la
argolla de remolque en la
parte trasera del vehículo
s2ps.3.book Seite 284 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas285
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Argolla de remolque. Freetrack
Enroscar la argolla de remolque
– Tome la argolla de remolque del juego de herramientas de a
bordo .
– Tire de la tapa delantera inferior hacia delante y deje que cuelgue del vehículo.
– Retire la tapa que cubre el orificio roscado, introduciendo un destornillador en la muesca inferior, haciendo palanca cuidado-
samente.
– Atornille la argolla hasta el tope hacia la izquierda, en el sentido
que indica la flecha, tanto en la parte delantera ⇒fig. 207 , como
en la trasera ⇒fig. 208.
Fig. 207 Argolla de
remolque delantera para
vehículos con tracción
totalFig. 208 Argolla de
remolque trasera para
vehículos con tracción
total
s2ps.3.book Seite 285 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas
286
