Page 3243 of 4647

GW-44
POWER WINDOW SYSTEM
Revision: 2007 April2007 M35/M45
2. CHECK HARNESS CONTINUITY 1
1. Turn ignition switch OFF.
2. Disconnect power window sub-switch (front passenger side) and power window motor (front passenger
side) connector.
3. Check continuity between power window sub-switch (front passenger side) connector and power window
motor (front passenger side) connector.
4. Check continuity between power window sub-switch (front pas-
senger side) connector and ground.
OK or NG
OK >> Replace power window sub-switch (front passenger side).
NG >> Repair or replace harness.
3. CHECK GROUND CIRCUIT
1. Turn ignition switch OFF.
2. Disconnect power window motor (front passenger side) connector.
3. Check continuity between power window motor (front passenger side) connector and ground.
OK or NG
OK >> GO TO 5.
NG >> GO TO 4.
AB
Continuity Power window sub-
switch
(front passenger side)
connectorTe r m i n a lPower window motor
(front passenger side)
connectorTerminal
D46 4 D42 4 Yes
A
GroundContinuity Power window
sub-switch
(front passenger side)
connectorTerminal
D46 4 No
PIIB5963E
Power window motor
(front passenger side)
connectorTerminal
GroundContinuity
D42 6 Yes
PIIB5964E
Page 3244 of 4647

POWER WINDOW SYSTEM
GW-45
C
D
E
F
G
H
J
K
L
MA
B
GW
Revision: 2007 April2007 M35/M45

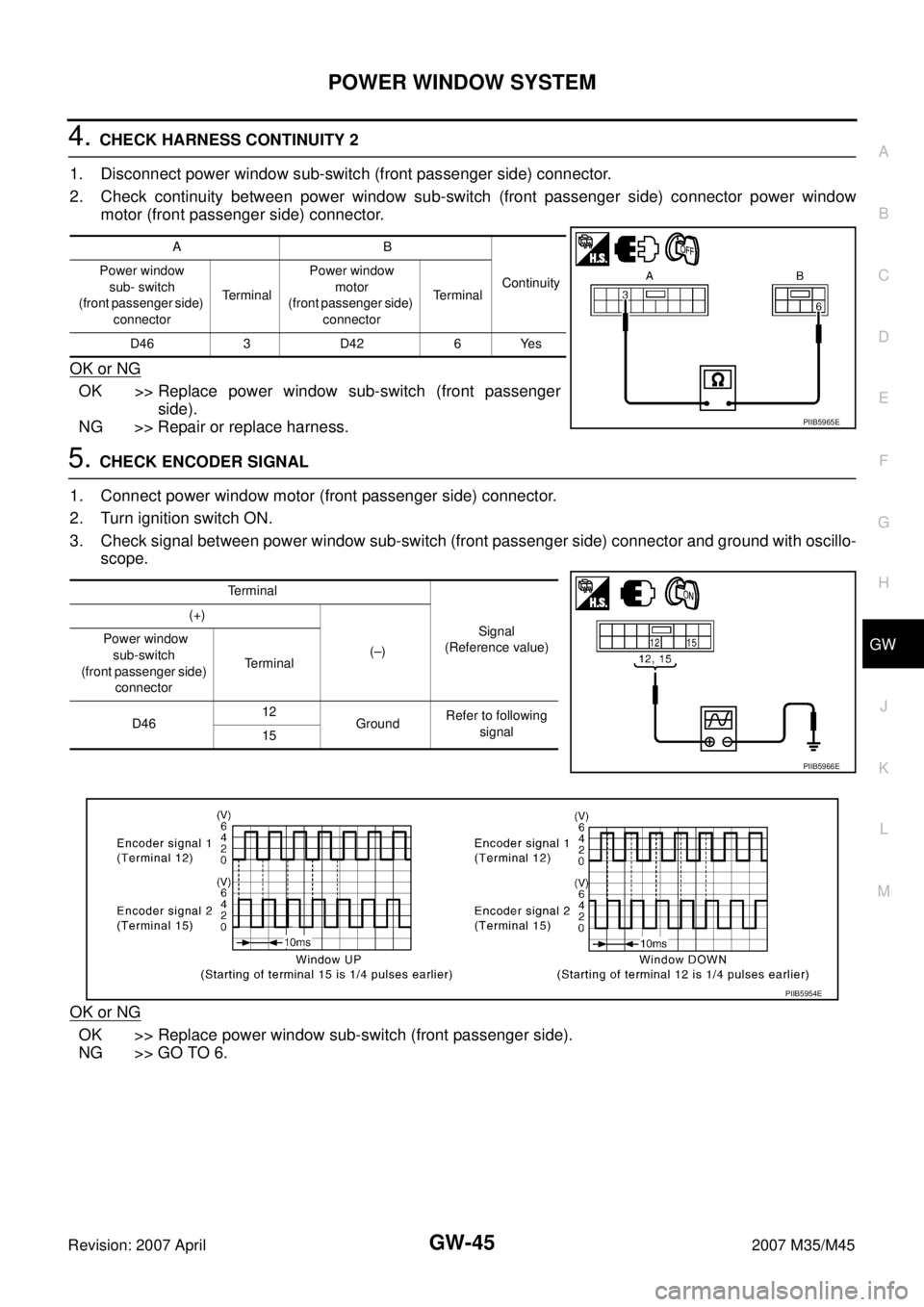

4. CHECK HARNESS CONTINUITY 2
1. Disconnect power window sub-switch (front passenger side) connector.
2. Check continuity between power window sub-switch (front passenger side) connector power window
motor (front passenger side) connector.
OK or NG
OK >> Replace power window sub-switch (front passenger
side).
NG >> Repair or replace harness.
5. CHECK ENCODER SIGNAL
1. Connect power window motor (front passenger side) connector.
2. Turn ignition switch ON.
3. Check signal between power window sub-switch (front passenger side) connector and ground with oscillo-
scope.
OK or NG
OK >> Replace power window sub-switch (front passenger side).
NG >> GO TO 6.
AB
Continuity Power window
sub- switch
(front passenger side)
connectorTerminalPower window
motor
(front passenger side)
connectorTe r m i n a l
D463D42 6Yes
PIIB5965E
Terminal
Signal
(Reference value) (+)
(–) Power window
sub-switch
(front passenger side)
connectorTerminal
D4612
GroundRefer to following
signal
15
PIIB5966E
PIIB5954E
Page 3245 of 4647

GW-46
POWER WINDOW SYSTEM
Revision: 2007 April2007 M35/M45
6. CHECK HARNESS CONTINUITY 3
1. Turn ignition switch OFF.
2. Disconnect power window sub-switch (front passenger side) and power window motor (front passenger
side) connector.
3. Check continuity between power window sub-switch (front passenger side) connector and power window
motor (front passenger side) connector.
4. Check continuity between power window sub-switch (front pas-
senger side) connector and power window motor (front passen-
ger side) connector.
OK or NG
OK >> Replace power window motor (front passenger side).
NG >> Repair or replace harness.
Check encoder Circuit (Rear LH or RH)NIS00220
1. CHECK POWER WINDOW MOTOR (REAR LH OR RH) POWER SUPPLY
1. Turn ignition switch ON.
2. Check voltage between power window motor (rear LH or RH) connector and ground.
OK or NG
OK >> GO TO 3.
NG >> GO TO 2.
AB
Continuity Power window
sub- switch
(front passenger side)
connectorTerminalPower window
motor
(front passenger side)
connectorTerminal
D4612
D425
Ye s
15 3
A
GroundContinuity Power window
sub-switch
(front passenger side)
connectorTerminal
D4612
No
15
PIIB5967E
Terminal
Voltage (V)
(Approx.) (+)
(–) Power window
motor
(rear LH or RH)
connectorTerminal
D58 (LH)
D78 (RH)5 Ground 10
PIIB5968E
Page 3246 of 4647

POWER WINDOW SYSTEM
GW-47
C
D
E
F
G
H
J
K
L
MA
B
GW
Revision: 2007 April2007 M35/M45
2. CHECK HARNESS CONTINUITY 1
1. Turn ignition switch OFF.
2. Disconnect power window sub-switch (rear LH or RH) and power window motor (rear LH or RH) connec-
tor.
3. Check continuity between power window sub-switch (rear LH or RH) connector and power window motor
(rear LH or RH) connector.
4. Check continuity between power window sub-switch (rear LH or
RH) connector and ground.
OK or NG
OK >> Replace power window sub-switch (rear LH or RH).
NG >> Repair or replace harness.
3. CHECK GROUND CIRCUIT
1. Turn ignition switch OFF.
2. Disconnect power window motor (rear LH or RH) connector.
3. Check continuity between power window motor (rear LH or RH) connector and ground.
OK or NG
OK >> GO TO 5.
NG >> GO TO 4.
AB
Continuity Power window
sub- switch
(rear LH or RH)
connectorTerminalPower window
motor
(rear LH or RH)
connectorTerminal
D60 (LH)
D80 (RH)4D58 (LH)
D78 (RH)5Yes
A
GroundContinuity Power window
sub- switch
(rear LH or RH)
connectorTerminal
D60 (LH)
D80 (RH)4No
PIIB5969E
Power window
motor
(rear LH or RH)
connectorTe r m i n a l
GroundContinuity
D58 (LH)
D78 (RH)3Yes
PIIB5970E
Page 3247 of 4647

GW-48
POWER WINDOW SYSTEM
Revision: 2007 April2007 M35/M45

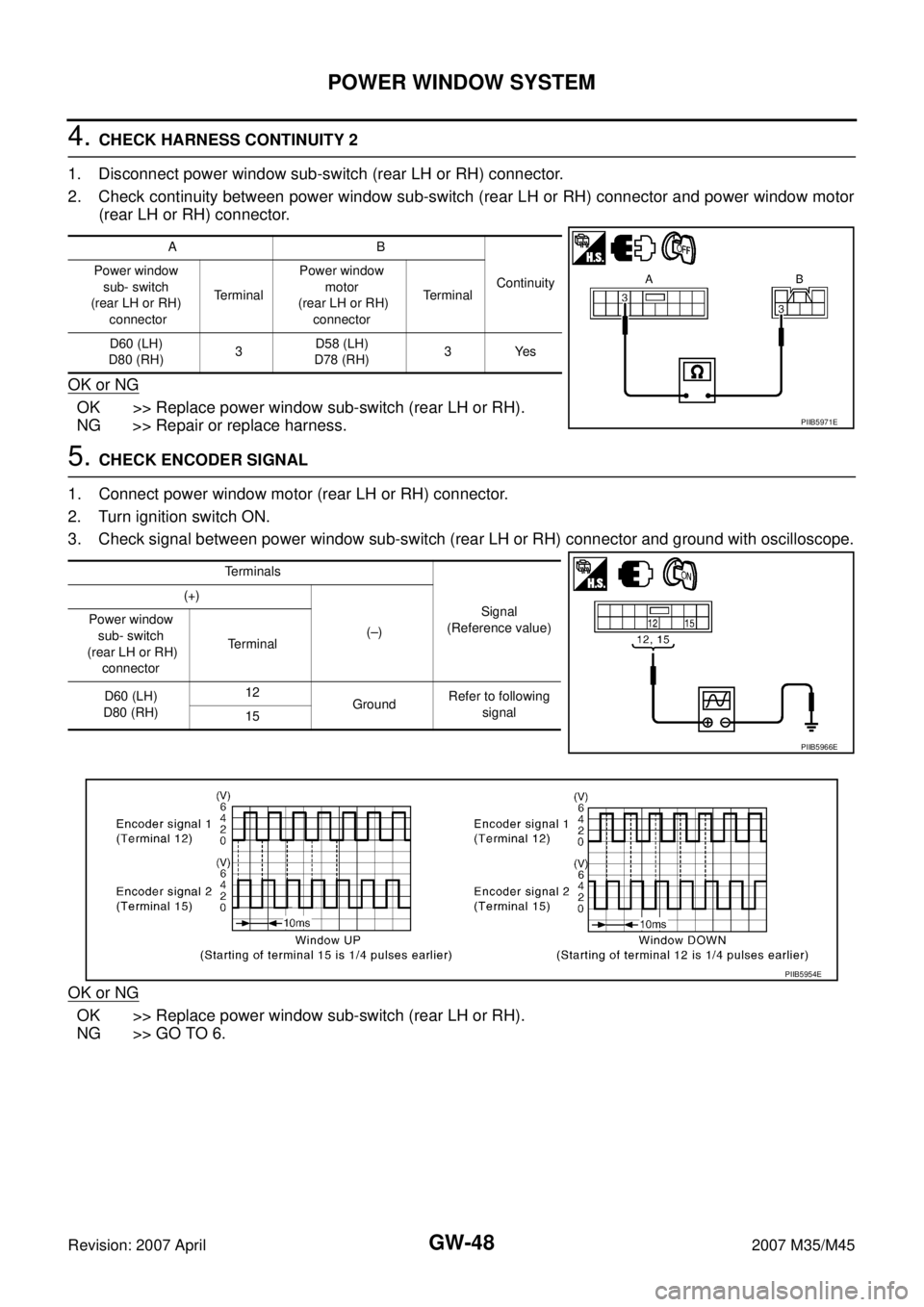

4. CHECK HARNESS CONTINUITY 2
1. Disconnect power window sub-switch (rear LH or RH) connector.
2. Check continuity between power window sub-switch (rear LH or RH) connector and power window motor
(rear LH or RH) connector.
OK or NG
OK >> Replace power window sub-switch (rear LH or RH).
NG >> Repair or replace harness.
5. CHECK ENCODER SIGNAL
1. Connect power window motor (rear LH or RH) connector.
2. Turn ignition switch ON.
3. Check signal between power window sub-switch (rear LH or RH) connector and ground with oscilloscope.
OK or NG
OK >> Replace power window sub-switch (rear LH or RH).
NG >> GO TO 6.
AB
Continuity Power window
sub- switch
(rear LH or RH)
connectorTerminalPower window
motor
(rear LH or RH)
connectorTerminal
D60 (LH)
D80 (RH)3D58 (LH)
D78 (RH)3Yes
PIIB5971E
Terminals
Signal
(Reference value) (+)
(–) Power window
sub- switch
(rear LH or RH)
connectorTerminal
D60 (LH)
D80 (RH)12
GroundRefer to following
signal
15
PIIB5966E
PIIB5954E
Page 3248 of 4647
POWER WINDOW SYSTEM
GW-49
C
D
E
F
G
H
J
K
L
MA
B
GW
Revision: 2007 April2007 M35/M45
6. CHECK HARNESS CONTINUITY 3
1. Turn ignition switch OFF.
2. Disconnect power window sub-switch (rear LH or RH) and power window motor (rear LH or RH) connec-
tor.
3. Check continuity between power window sub-switch (rear LH or RH) connector and power window motor
(rear LH or RH) connector.
4. Check power window sub-switch (rear LH or RH) connector and
ground.
OK or NG
OK >> Replace power window motor (rear LH or RH).
NG >> Repair or replace harness.
AB
Continuity Power window
sub- switch
(rear LH or RH)
connectorTerminalPower window
motor
(rear LH or RH)
connectorTerminal
D60 (LH)
D80 (RH)12
D58 (LH)
D78 (RH)4
Ye s
15 6
A
GroundContinuity Power window
sub- switch
(rear LH or RH)
connectorTerminal
D60 (LH)
D80 (RH)12
No
15
PIIB5972E
Page 3249 of 4647
GW-50
POWER WINDOW SYSTEM
Revision: 2007 April2007 M35/M45
Check door Switch NIS00221
1. CHECK DOOR SWITCH INPUT SIGNAL
With CONSULT-II
Check (“DOOR SW-DR” and “DOOR SW-AS”) in “DATA MONITOR” mode with CONSULT-II.
Without CONSULT-II
Check voltage between BCM connector and ground.
OK or NG
OK >> Door switch circuit is OK.
NG >> GO TO 2.
Monitor item Condition
DOOR SW-DROPEN : ON
CLOSE : OFF
DOOR SW-ASOPEN : ON
CLOSE : OFF
PIIA2464E
Terminals
Door conditionVoltage (V)
(Approx.) (+)
(–) BCM
connec-
torTerminal
M1 12
GroundPassenger
sideOPEN 0
CLOSE Battery voltage
M3 62 Driver sideOPEN 0
CLOSE Battery voltage
PIIB5955E
Page 3250 of 4647

POWER WINDOW SYSTEM
GW-51
C
D
E
F
G
H
J
K
L
MA
B
GW
Revision: 2007 April2007 M35/M45
2. CHECK HARNESS CONTINUITY
1. Turn ignition switch OFF.
2. Disconnect BCM and door switch connector.
3. Check continuity between BCM connector and door switch connector.
4. Check continuity between BCM connector ground.
OK or NG
OK >> GO TO 3.
NG >> Repair or replace harness.
3. CHECK DOOR SWITCH
Check door switches.
OK or NG
OK >> GO TO 4.
NG >> Replace malfunction door switch.
4. CHECK BCM OUTPUT SIGNAL
1. Connect BCM connector.
2. Check voltage between BCM connector ground.
OK or NG
OK >> Further inspection is necessary, Refer to symptom
chart.
NG >> Replace BCM.
AB
Continuity
BCM connector TerminalDoor switch
connectorTerminal
M1 12 B35
2Yes
M3 62 B11
A
GroundContinuity
BCM connector Terminal
M1 12
No
M3 62
PIIB5976E
Terminal
Door switch Continuity
Door switches
2Ground part of
door switchPushed No
Released Yes
PIIB5977E
Terminal
Voltage (V)
(Approx.) (+)
(–)
BCM connector Terminal
M1 12
Ground Battery voltage
M3 62
PIIB5955E
