2007 Hyundai Getz Betriebsanleitung (in German)

6- 40 SELBSTHILFE
G200D02TB-GST Sicherungskasten Fahrgastraum GESCHÜTZTE BAUTEILE
Innenraumleuchte, Radio, Instrumentenblock Fernlichtkontrolleuchte, Scheinwerfer (links) Nebelscheinwerfer Scheinwerfer (rechts) Heckscheibenheizung Gebläse, Schiebedach Nebelscheinwerfer, ETACM, elektr. Fensterheber, Scheinwerferhöhenverstellung Nebelschlußleuchte Scheibenwischermotor vorne Warnblinkleuchte, ETACM Bremsleuchte, elektr. Fensterheber ECM Heckscheibenheizung Sitzheizung Tagesfahrleuchten Anlasserrelais, Diebstahlwarnanlage Scheibenwischermotor hinten Zentralverriegelung, Schiebedach Airbag PCM-, ABS-Steuerung Wegfahrsperrenmodul Instrumentenblock BREMS-/Schlußleuchte (rechts) Blinkerleuchte, Rückfahrscheinwerfer Radio, elektr. verstellbarer Außenspiegel Airbag, Anzeige Brems-/Schlußleuchte (links) Klimaanlage
G200D01TBSICHERUNGSWERT
15A 15A 10A 15A30A 10A 10A 10A 20A15A 15A 15A10A 20A 10A10A 15A 20A10A 10A 15A10A 10A 10A10A 10A 10A10A
BESCHREIBUNG
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH PR/HTD
BLOWER
IGNITION
R/FOG
FRT WPR HAZARD
STOPECU2
HTD MIR
S/HTDDRL
START
RR/WPR D/LOCK A/BAG
ECU1
P/OUTLET CLUSTER
TAIL RH T/SIG
AUDIO
A/BAG IND TAIL LHA/C SW

7. ABGASREINIGUNGS SYSTEM
Abgasreinigungsanlage.................................................................... 7-2
Katalysator ....................................................................................... 7-3
EGR-system .................................................................................... 7-4
7

7- 2 ABGASREINIGUNGS SYSTEM
H010C01E-GST
2. BENZINDÄMPFE-
SAMMELSYSTEM
Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luftgelangen können. Sammelbehälter Bei stehendem Motor werden die im Kraftstofftank entstehendenKraftstoffdämpfe vom Sammelbehälter aufgenommen. Bei laufendem Motor und unter bestimmtenBetriebsbedingungen öffnet sich ein elektronisch gesteuertes Magnetventil, so daß diese Dämpfe dem Ansaugsystem des Motors zugeführt werden. H010D01A-AST
3. AUSPUFF-
ABGASREINIGUNGS-AN LAGE
Dieses System wurde in ein hochwirksames System zur Reduzierung der Abgasemissionenunter Beibehaltung einer hohen Fahrzeugleistung integriert.
H010B01A-AST
1. Kurbelgehäuseentlüftung Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt.
H010A01A-GSTABGASREINIGUN GSANLAGE
Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltenden Abgasgrenzwerte.Es gibt die folgenden dreiAbgasreinigungs- systeme:
(1)Kurbelgehäuse-Entlüftung
(2)Kraftstoffverdampfungs-Anlage
(3)Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreini-gungsanlage zu gewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuchaufgeführten Wartungsvorgaben von einem Hyundai-Vertragshändler überprüft und gewartet werden. Magnetventil Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Motornicht seine Betriebstemperatur erreicht hat oder auch während er im Leerlauf dreht. Bei betriebs-warmem Motor undnormalem Fahrbetrieb öffnet sich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe derVerbrennung im Motor zugeführt werden.

ABGASREINIGUNGS SYSTEM 7- 3

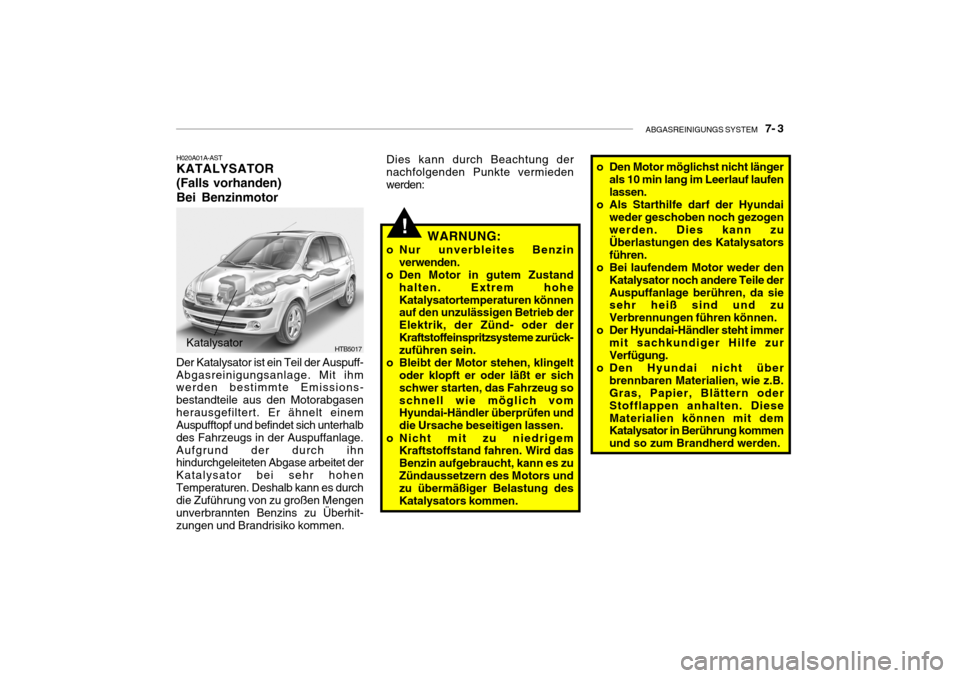

H020A01A-AST KATALYSATOR (Falls vorhanden)Bei Benzinmotor
Katalysator HTB5017
Der Katalysator ist ein Teil der Auspuff- Abgasreinigungsanlage. Mit ihm werden bestimmte Emissions- bestandteile aus den Motorabgasenherausgefiltert. Er ähnelt einem Auspufftopf und befindet sich unterhalb des Fahrzeugs in der Auspuffanlage.Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohenTemperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zu Überhit-zungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermieden werden:
!WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem hohe Katalysatortemperaturen können auf den unzulässigen Betrieb der Elektrik, der Zünd- oder derKraftstoffeinspritzsysteme zurück- zuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, das Fahrzeug soschnell wie möglich vom Hyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann es zuZündaussetzern des Motors und zu übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht länger
als 10 min lang im Leerlauf laufen lassen.
o Als Starthilfe darf der Hyundai weder geschoben noch gezogen werden. Dies kann zu Überlastungen des Katalysatorsführen.
o Bei laufendem Motor weder den Katalysator noch andere Teile derAuspuffanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit sachkundiger Hilfe zurVerfügung.
o Den Hyundai nicht über
brennbaren Materialien, wie z.B. Gras, Papier, Blättern oder Stofflappen anhalten. DieseMaterialien können mit dem Katalysator in Berührung kommen und so zum Brandherd werden.

7- 4 ABGASREINIGUNGS SYSTEM
H020D01S-GST Katalysator Bei Dieselmotor Alle Hyundai-Fahrzeuge sind mit einem Oxidations-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid, Kohlenwasser-stoffen und Partikeln imAbgas reduziert. H020C01S-GST EGR-System Bei Dieselmotor
Das Abgasrückführungssystem regelt Stickoxide durch Rückführung einesTeils der Abgase in den Motor, wodurch die Verbrennungstemperatur in den Zylindern reduziert wird.

8. VERBRAUCHER INFORMATION
Fahrgestellnummer (Vin) .................................................................. 8-2 Motornummer................................................................................... 8-2
Empfohlener Reifenluftdruck ............................................................ 8-3Winterreifen ...................................................................................... 8-4
Schneeketten ................................................................................... 8-4
Auswechseln Der Reifen Un-tereinander ........................................ 8-5
Auswuchten Der Räder ................................................................... 8-5Reifentraktion ................................................................................... 8-5
Wann Müssen Reifen Ausge-wechselt Werden? ........................... 8-6
Ersatzreifen Und Werkzeug ............................................................ 8-6
8

8- 2 VERBRAUGHERIN FORMATION

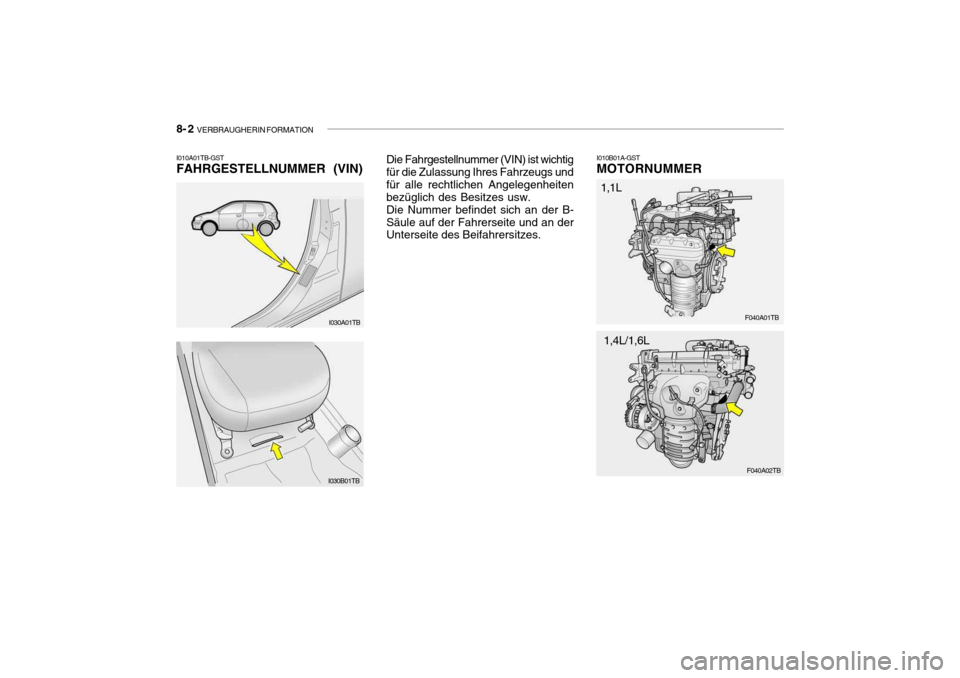

I010B01A-GST MOTORNUMMER
I010A01TB-GSTFAHRGESTELLNUMMER (VIN)
Die Fahrgestellnummer (VIN) ist wichtigfür die Zulassung Ihres Fahrzeugs und für alle rechtlichen Angelegenheitenbezüglich des Besitzes usw.Die Nummer befindet sich an der B-Säule auf der Fahrerseite und an der Unterseite des Beifahrersitzes.
I030A01TB
I030B01TBF040A01TB F040A02TB
1,1L
1,4L/1,6L

VERBRAUGHERIN FORMATION 8- 3
I030A03TB-GST
EMPFOHLENER REIFENLUFTDRUCK

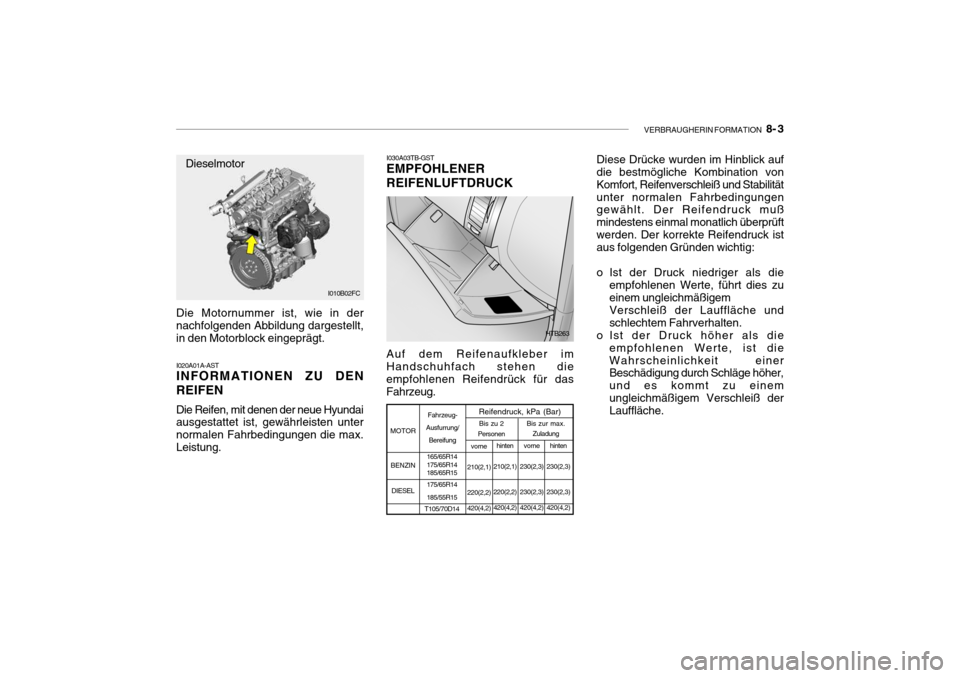

Die Motornummer ist, wie in der nachfolgenden Abbildung dargestellt, in den Motorblock eingeprägt. I020A01A-AST INFORMATIONEN ZU DEN
REIFEN Die Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max.Leistung.
I010B02FC
HTB263
Dieselmotor
Auf dem Reifenaufkleber im Handschuhfach stehen die empfohlenen Reifendrück für dasFahrzeug.Fahrzeug-
Ausfurrung/ Bereifung Reifendruck, kPa (Bar)
165/65R14 175/65R14185/65R15 175/65R14 185/55R15
T105/70D14 hinten
210(2,1) 220(2,2) 420(4,2) vorne
230(2,3) 230(2,3) 420(4,2)
Bis zu 2
Personen Bis zur max.
Zuladung
hinten
230(2,3) 230(2,3) 420(4,2)
vorne
210(2,1) 220(2,2) 420(4,2)
Diese Drücke wurden im Hinblick auf die bestmögliche Kombination von Komfort, Reifenverschleiß und Stabilitätunter normalen Fahrbedingungen gewählt. Der Reifendruck muß mindestens einmal monatlich überprüftwerden. Der korrekte Reifendruck ist aus folgenden Gründen wichtig:
o Ist der Druck niedriger als die empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die
empfohlenen Werte, ist dieWahrscheinlichkeit einer Beschädigung durch Schläge höher, und es kommt zu einemungleichmäßigem Verschleiß der Lauffläche.
MOTOR
BENZIN DIESEL
