2007 Hyundai Getz Betriebsanleitung (in German)

ELGENSCHAFTEN DES HYUNDAI 1- 95
B670D01TB B670D02TB
Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum-Belüftungsdüsen zugeführt. Kopf-Fußraumposition
Die Luft wird über die Kopfraum-Belüftungs-düsen und über die Fußraum-Belüftungs-düsen zugeführt. Auf diese Weise kann über dieInstrumententafel-Belüftungsdüsen kühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmereLuft zugeführt werden.Wenn die Stellung "Fußraum-Defrost"gewählt wird, stellt sich dieLuftansaugregelung auf Frischluft. Fußraumposition
Die Luft tritt durch die Bodendüsen,die Windschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.B670D03TB

1- 96 ELGENSCHAFTEN DES HYUNDAI
Fußraum/Defroster- Position
Die Luft tritt durch die Windschutzscheiben-Defrosterdüsen, die Bodendüsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.HTB035
Defrosterposition
Die Luft tritt durch die Windschutzscheiben-Defrosterdüsen,die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. B670E01A-AST
Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie der gewünschte Temperatur eingestellt.
B670D04TBB670D05TB

ELGENSCHAFTEN DES HYUNDAI 1- 97
HTB045
B690A01A-AST HEIZUNGSREGLER
Zum normalen Heizen den Luftansaugregler auf die Position" " und den Luftstromregler aufdie Position " " einstellen.Zum schnelleren Heizen sollte derLuftan-saugregler auf die Position" " eingestellt werden. Wenn die Fensterscheiben beschlagen, den Luftstromregler in die Position " " schalten und den Luftansaugregler auf die Position" " einstellen. Die größte Heizwirkung läßt sich durch Schieben des Temperaturreglers in die Position "Warm" erreichen. B720A01TB-ESTDEFROSTER Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendet werden. Freibekommen einer beschla- genen Windschutzscheibe:
o Den Luftansaugregler auf Frischluft
( ) stellen.
o Den Luftstromregler auf Defrost
( ) stellen.
o Zur Beschleunigung die Klimaanlage einschalten.
o Den Temperaturregler auf die gewünschte Position stellen.
B700A01A-AST
BI-LEVEL-HEIZUNGIhr Hyundai ist mit einer BI-LEVEL- Heizung ausgestattet. Dadurch ist esmöglich, daß aus den Belüftungsdüsen in der Armaturenentafel kältere und gleichzeitig aus den Fußraumdüsenwärmere Luft in den Innenraum gelangt. Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi-
tion ( ) einstellen.
o Den Luftstromregler auf die Position ( ) einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen.

1- 98 ELGENSCHAFTEN DES HYUNDAI
o Den Gebläseregler auf eine beliebige
Position zwischen 1 und 4 stellen
Freibekommen einer zugefrorenen oder außenbeschlagenen Windschut-zscheibe:
o Den Luftansaugregler auf Frischluft ( ) stellen.
o Den Luftstromregler auf Defrost ( ) stellen.
o Den Temperaturregler auf Warm stellen.
o Den Gebläseregler auf Position 3
oder 4 stellen.
HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost ( ) oder Defrost ( ) betrieben wird,kann dies durch denTemperaturunterschied zu einemBeschlagen derWindschutzscheiben-Außenseiteführen. Zu diesem Zeitpunkt denLuftstromhebel auf Gesichtshöhe ( ) und die Lüftergeschwindigkeit auf Niedrig stellen.
HTB037
B730A01FC-GST
HINWEISE ZUM BETRIEB
o Den Luftansaugregler
zwischenzeitlich in die Position "Umluft" schalten, damit kein Stauboder gesundheitsschädlicheAbgase über das Belüftungssystemin das Fahrzeug gelangen. Um eineweitere Frischluftver-sorgung zu gewährleisten, muß der Luftansaugregler bei normalenAußenbedi-ngungen wieder auf "Frischluft" gestellt werden. Auf diese Weise wird dieAufmerksamkeit des Fahrers sowieder Fahrkomfort erhöht.
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über dieLuftschlitze direkt vor derWindschutzscheibe angesaugt. Es muß darauf geachtet werden, daß diese Luftschlitze nicht durchBlätter, Schnee, Eis oder andere Dinge verdeckt werden.
o Um ein Beschlagen der Windschutz- scheiben-Innenseite zu vermeiden, den Lufteinlaßhebel aufFrischluftzufuhr ( ) und die Lüftergeschwindigkeit auf den gewünschten Wert stellen. B740A01A-AST
KLIMAANLAGENSCHALTER (Falls vorhanden) Die Klimaanlage wird durch Drücken der Taste eingeschaltet.

ELGENSCHAFTEN DES HYUNDAI 1- 99
HTB046
HTB046
B740B02A-AST Betrieb der Klimaanlage (Falls vorhanden)Kühlung
Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Gebläse einschalten.
o Die Klimaanlage durch Drücken der Taste einschalten. Gleichzeitigleuchtet die Klimaanlagen- Kontrolleuchte.
o Den Luftansaugregler auf die Posi- tion " " stellen.
o Den Temperaturregler in die Posi- tion "Kalt" schalten. (In dieser Po-sition wird eine maximale Kühlung gewährleistet. Die Temperatur kann durch Verschieben des Reglers in Richtung der Position "Warm" erhöht werden.)
o Das Gebläse auf die gewünschte Stufe einstellen. Für eine stärkereKühlung muß der Gebläseregler in eine der höheren Stufen geschaltet werden, oder mit dem Luftansaugregler wird zeitweilig die Position " " angewählt.
B740C01A-AST
Trocknung eines feuchten Innenraums Durch folgende Vorgehensweise kann ein feuchter Fahrzeuginnenraum getrocknet werden: o Den Gebläsestufenregler
einschalten.
o Durch Drücken des Klimaanlageschalters die Klimaanlage einschalten. Gleichzeitig leuchtet die Klimaanlagenkontrolleuchte.
o Den Luftansaugregler in die Posi- tion " " schalten.
o Den Luftstromregler in die Position
" " schalten.
o Das Gebläse auf die gewünschte
Stufe einstellen. Zum stärkeren Belüften das Gebläse in eine der höheren Stufen schalten.
o Den Temperaturregler auf die ge- wünschte Temperatur einstellen.

1- 100 ELGENSCHAFTEN DES HYUNDAI
B760A06A-GST KLIMAANLAGENFILTER (Für Verdampfer und Gebläse)(Falls vorhanden)
B740D01A-AST
Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum
beim Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nachaußen strömen kann.
o Bei eingeschalteter Klimaanlage
alle Fenster geschlossen halten, damit keine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen
niedrigeren Gang schalten.Dadurch erhöht sich die Motordrehzahl und damit auch die Drehzahl des Klimaanlage-nkompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlage mindestens einmal monatlich einigeMinuten laufenlassen. So verteilen sich die Schmiermittel besser, und
die Klimaanlage wird stets ineinwandfreiem Zustand gehalten. B760A01Y
Der Klimaanlagenfilter befindet sich vor dem Verdampfer hinter demHandschuhfach. Er dient dazu, die in den Innenraum eindringenden Schadstoffe zu reduzieren. Zum Auswechseln des Klimaanlagenfilters, siehe Seite 6-22.Im Fahrzeugin- nenraum
VORSICHT:
o Den Filter alle 15.000 km oder einmal jährlich auswechseln. Wenn das Fahrzeug unter erschwerten Bedingungen wie z.B. auf staubigen oder nichtgeteerten Straßen gefahren wird, muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge
absinkt, muß der Filter von einemautorisierten Händler überprüft werden.
!
Innenluft
Außenluft
Gebläse
Verdampferkern Filter

ELGENSCHAFTEN DES HYUNDAI 1- 101
B750A02L

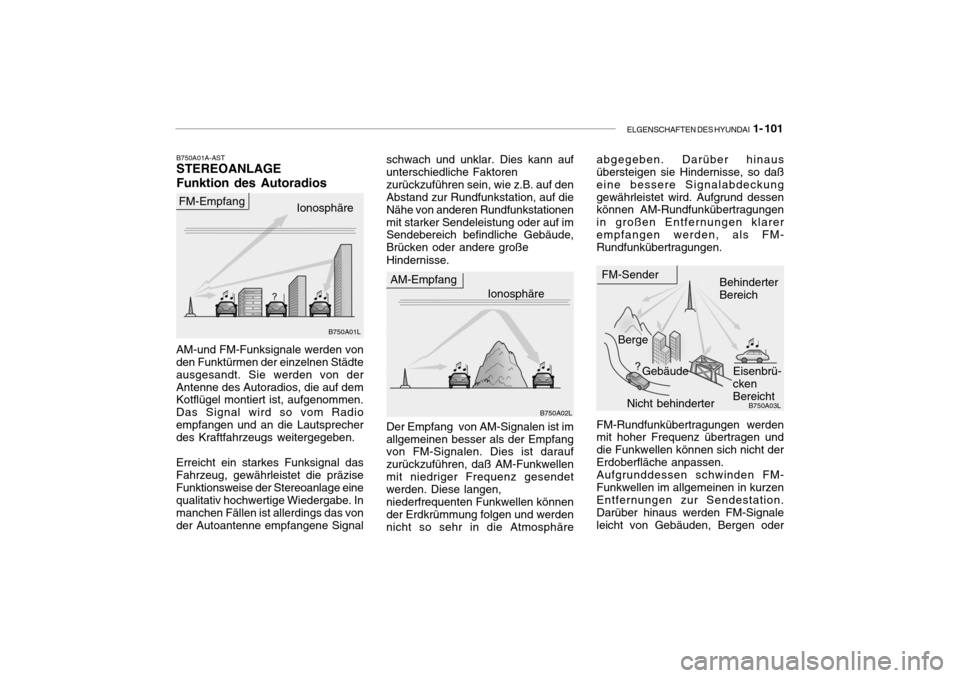

AM-Empfang
IonosphäreFM-Sender
Berge Gebäude Behinderter Bereich
Eisenbrü- cken Bereicht
Nicht behinderter
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von derAntenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radioempfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präziseFunktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das vonder Autoantenne empfangene Signal Der Empfang von AM-Signalen ist imallgemeinen besser als der Empfang von FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellenmit niedriger Frequenz gesendet werden. Diese langen, niederfrequenten Funkwellen können der Erdkrümmung folgen und werden nicht so sehr in die AtmosphäreFM-Rundfunkübertragungen werden mit hoher Frequenz übertragen und die Funkwellen können sich nicht derErdoberfläche anpassen.Aufgrunddessen schwinden FM-Funkwellen im allgemeinen in kurzenEntfernungen zur Sendestation. Darüber hinaus werden FM-Signale leicht von Gebäuden, Bergen oder
B750A01A-AST STEREOANLAGE Funktion des Autoradios
Ionosphäre
FM-Empfang
schwach und unklar. Dies kann auf unterschiedliche Faktoren zurückzuführen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe von anderen Rundfunkstationenmit starker Sendeleistung oder auf im Sendebereich befindliche Gebäude, Brücken oder andere große Hindernisse.
B750A01L
B750A03L
abgegeben. Darüber hinaus übersteigen sie Hindernisse, so daß eine bessere Signalabdeckunggewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen in großen Entfernungen klarerempfangen werden, als FM- Rundfunkübertragungen.

1- 102 ELGENSCHAFTEN DES HYUNDAI
B750A04L

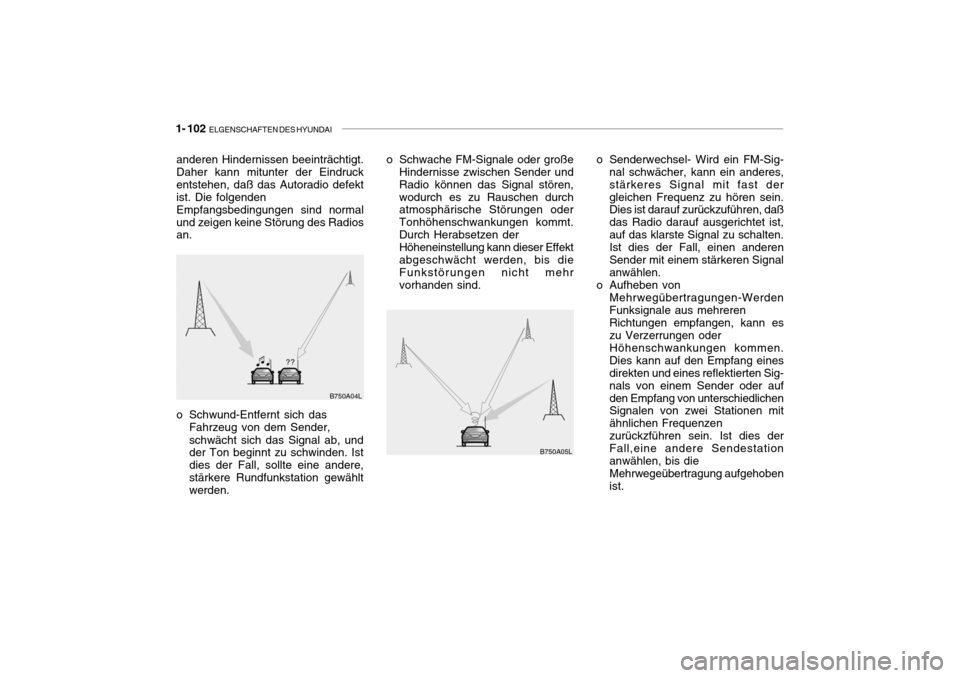

B750A05Lo Senderwechsel- Wird ein FM-Sig-
nal schwächer, kann ein anderes, stärkeres Signal mit fast dergleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist,auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signalanwählen.
o Aufheben von
Mehrwegübertragungen-Werden Funksignale aus mehreren Richtungen empfangen, kann es zu Verzerrungen oder Höhenschwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Sig- nals von einem Sender oder aufden Empfang von unterschiedlichen Signalen von zwei Stationen mit ähnlichen Frequenzenzurückzführen sein. Ist dies derFall,eine andere Sendestationanwählen, bis dieMehrwegeübertragung aufgehobenist.
anderen Hindernissen beeinträchtigt. Daher kann mitunter der Eindruck entstehen, daß das Autoradio defektist. Die folgendenEmpfangsbedingungen sind normalund zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das
Fahrzeug von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere,stärkere Rundfunkstation gewählt werden. o Schwache FM-Signale oder große
Hindernisse zwischen Sender und Radio können das Signal stören,wodurch es zu Rauschen durch atmosphärische Störungen oder Tonhöhenschwankungen kommt.Durch Herabsetzen derHöheneinstellung kann dieser Effektabgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.
