2007 FIAT FIORINO Notice d'entretien (in French)

56
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
COMMANDES
FEUX DE DÉTRESSE
On les allume en appuyant sur l’interrup-
teur A-fig. 57, quelle que soit la position
de la clé de contact.
Lorsque le dispositif est enclenché, l’inter-
rupteur s’allume à intermittence et simul-
tanément sur le tableau de bord s’allument
les témoins
Îet ¥.
Pour éteindre, appuyer de nouveau sur
l’interrupteur A.
ATTENTION L’utilisation des signaux de
détresse est réglementée par le code de
la route du pays où l’on circule. Se confor-
mer aux normes.FEUX ANTIBROUILLARD
(lorsqu’ils sont prévus) fig. 58
Ils s’allument, lorsque les feux de position
sont allumés, en appuyant sur le bouton
5.
Sur le tableau de bord s’allume le témoin
5.
Ils s’éteignent en appuyant de nouveau sur
le bouton.FEUX ANTIBROUILLARD
ARRIERE fig. 58
Ils s’allument lorsque les feux de croise-
ment ou les feux de brouillard sont allu-
més, en appuyant sur le bouton 4.
Sur le tableau de bord s’allume le témoin
4.
Ils s’éteignent en appuyant de nouveau sur
le bouton ou en éteignant les feux de croi-
sement et/ou antibrouillard (si prévus).
fig. 57
A
F0T0049mfig. 58F0T0036m

57
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
BLOC-SYSTÈME
DE CARBURANT
Il intervient en cas de choc, ce qui com-
porte:
❒la coupure de l’alimentation en carbu-
rant et donc l’extinction du moteur;
❒le déverrouillage automatique des
portes;
❒l’activation de l’éclairage d’habitacle.
L’intervention du système est accompa-
gné par le message affiché à l’écran « In-
tervention du bloc-système de carburant.
Voir manuel ».
Inspecter soigneusement le véhicule pour
vérifier l’absence de fuites de carburant,
dans le compartiment moteur, par
exemple, ou sous le véhicule, ou encore à
proximité du réservoir.
Après le choc, tourner la clé de contact
sur STOPpour ne pas décharger la bat-
terie.Pour remettre en état le véhicule, procé-
der comme suit:
❒tourner la clé de contact sur MAR;
❒activation du clignotant droit;
❒désactivation du clignotant droit;
❒activation du clignotant gauche;
❒désactivation du clignotant gauche;
❒activation du clignotant droit;
❒désactivation du clignotant droit;
❒activation du clignotant gauche;
❒désactivation du clignotant gauche;
❒tourner la clé de contact sur STOP.
Après le choc, si l’on perçoit
une odeur de carburant ou si
l’on remarque des fuites du système
d’alimentation, ne pas réenclencher
le système, afin d’éviter des risques
d’incendie.
ATTENTION

58
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

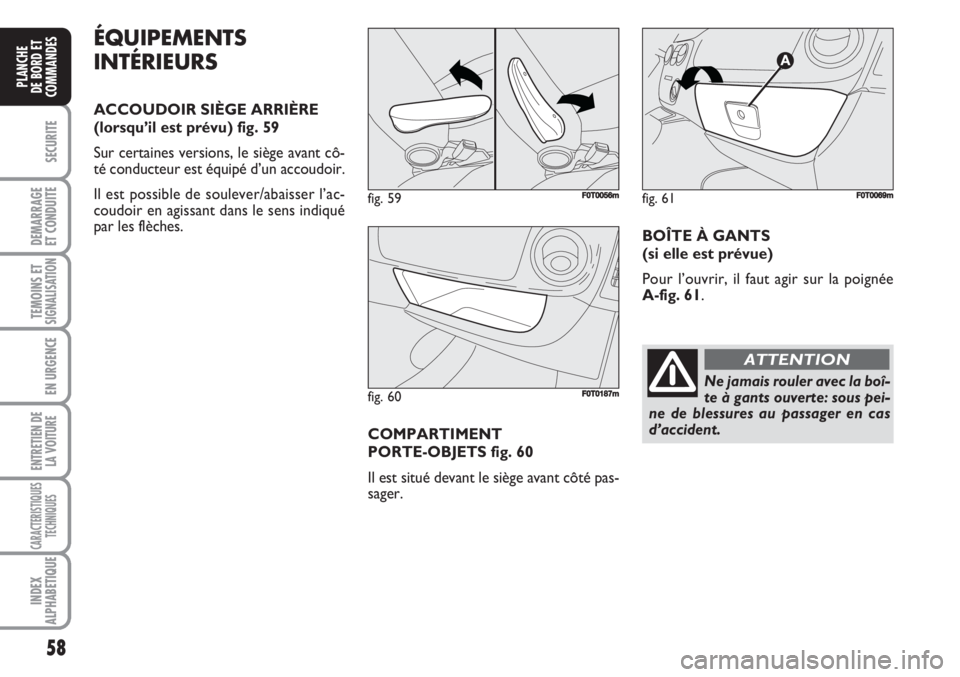

ÉQUIPEMENTS
INTÉRIEURS
ACCOUDOIR SIÈGE ARRIÈRE
(lorsqu’il est prévu) fig. 59
Sur certaines versions, le siège avant cô-
té conducteur est équipé d’un accoudoir.
Il est possible de soulever/abaisser l’ac-
coudoir en agissant dans le sens indiqué
par les flèches.
COMPARTIMENT
PORTE-OBJETS fig. 60
Il est situé devant le siège avant côté pas-
sager.BOÎTE À GANTS
(si elle est prévue)
Pour l’ouvrir, il faut agir sur la poignée
A-fig. 61.
fig. 59F0T0056m
fig. 60F0T0187m
fig. 61F0T0069m
Ne jamais rouler avec la boî-
te à gants ouverte: sous pei-
ne de blessures au passager en cas
d’accident.
ATTENTION

59
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

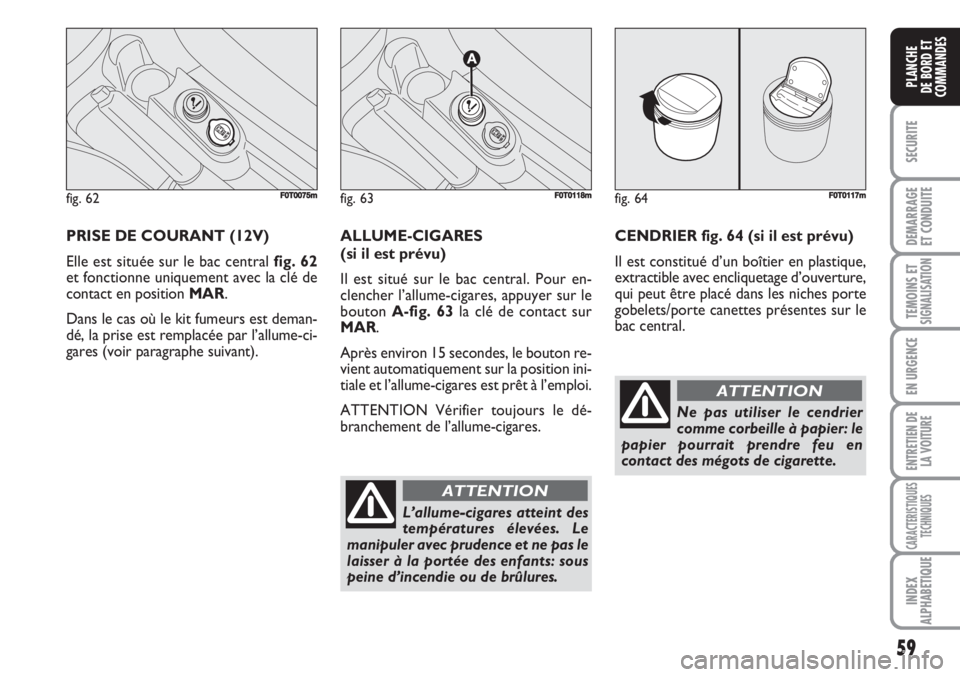

PRISE DE COURANT (12V)
Elle est située sur le bac central fig. 62
et fonctionne uniquement avec la clé de
contact en position MAR.
Dans le cas où le kit fumeurs est deman-
dé, la prise est remplacée par l’allume-ci-
gares (voir paragraphe suivant).ALLUME-CIGARES
(si il est prévu)
Il est situé sur le bac central. Pour en-
clencher l’allume-cigares, appuyer sur le
bouton A-fig. 63la clé de contact sur
MAR.
Après environ 15 secondes, le bouton re-
vient automatiquement sur la position ini-
tiale et l’allume-cigares est prêt à l’emploi.
ATTENTION Vérifier toujours le dé-
branchement de l’allume-cigares.
fig. 62F0T0075mfig. 63
A
F0T0118m
L’allume-cigares atteint des
températures élevées. Le
manipuler avec prudence et ne pas le
laisser à la portée des enfants: sous
peine d’incendie ou de brûlures.
ATTENTION
fig. 64F0T0117m
CENDRIER fig. 64 (si il est prévu)
Il est constitué d’un boîtier en plastique,
extractible avec encliquetage d’ouverture,
qui peut être placé dans les niches porte
gobelets/porte canettes présentes sur le
bac central.
Ne pas utiliser le cendrier
comme corbeille à papier: le
papier pourrait prendre feu en
contact des mégots de cigarette.
ATTENTION

60
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
fig. 66FF0T0134m
fig. 67
A
F0T0135m
AILETTES PARE-SOLEIL fig. 65
Les ailettes pare-soleil côté conducteur et
passager peuvent être orientées fronta-
lement et latéralement.
Derrière l’ailette pare-soleil côté conduc-
teur, se trouve un compartiment pour le
rangement de billets.
Sur certaines versions, l’ailette côté pas-
sager peut être dotée d’un miroir de cour-
toisie.ÉCRITOIRE/PUPITRE
(lorsqu’il est prévu)
Au centre du tableau de bord, au dessus
du compartiment de l’autoradio, se trou-
ve un écritoire A-fig. 65a; sur certaines
versions, cet écritoire peut être utilisée
comme pupitre, en soulevant sa partie ar-
rière et en l’appuyant sur le tableau de
bord comme illustré dans la figure.
Sur les versions dotées d’airbag côté pas-
sager, l’écritoire est fixe.
fig. 65F0T0188m
VITRES LATÉRALES ARRIÈRE AVEC
OUVERTURE «ENTROUVRABLES»
(versions Combi) fig. 66
Pour mettre à jour, procéder comme suit:
❒déplacer le levier A-fig. 67vers l’ex-
térieur jusqu’à obtenir l’ouverture com-
plète de la vitre.
❒pousser le levier en arrière jusqu’au dé-
clic de blocage.
Pour les fermer, faire le procédé en sens
contraire jusqu’au déclic dû au correct re-
positionnement du levier.
fig. 65aF0T0204m

61
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
PORTIÈRES
VERROUILLAGE/
DÉVERROUILLAGE
CENTRALISÉ DES PORTIÈRES
Verrouillage des portières
de l’extérieur
Une fois les portières fermées, appuyer sur
le bouton
Øde la télécommande fig. 68
ou bien insérer et tourner la partie mé-
tallique dans la serrure de la portière cô-
té conducteur selon les aiguilles d’une
montre.
Le blocage des portières est activé uni-
quement si toutes les portières sont fer-
mées. Si unes ou plusieurs portières sont
ouvertes suite à la pression du bouton
Øde la télécommande, les clignotants cli-
gnotent rapidement pendant environ 3 se-
condes.
En effectuant une double pression rapide
sur le bouton
Øde la télécommandele dispositif dead lock s’active (voir para-
graphe «Dispositif dead lock»).Déverrouillage des
portières de l’extérieur
Appuyer brièvement sur le bouton
Ëfig.
68, pour obtenir le déblocage des por-
tières avant à distance, l’allumage tempo-
risé des plafonniers et les doubles signaux
lumineux des clignotants. En tournant la
partie métallique dans la serrure de la por-
tière côté conducteur dans le sens
contraire des aiguilles d’une montre, il est
possible de débloquer toutes les portières.Déblocage des portières à battant
arrière à partir de l’intérieur
du véhicule (lorsqu’il est prévu)
Appuyer sur le bouton fig. 69(lorsqu’il
est prévu) pour débloquer le comparti-
ment de chargement (portières à battant
arrière et portières latérales coulissantes)
à partir de l’intérieur du véhicule.
fig. 68F0T0186mfig. 69F0T0149m

62
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

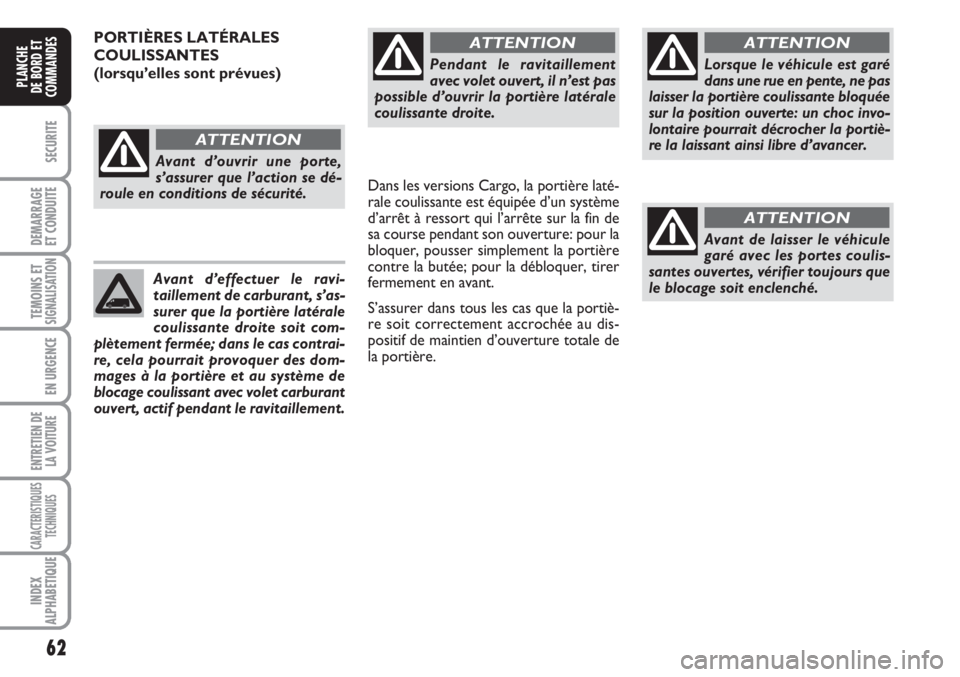

Pendant le ravitaillement
avec volet ouvert, il n’est pas
possible d’ouvrir la portière latérale
coulissante droite.
ATTENTION
Lorsque le véhicule est garé
dans une rue en pente, ne pas
laisser la portière coulissante bloquée
sur la position ouverte: un choc invo-
lontaire pourrait décrocher la portiè-
re la laissant ainsi libre d’avancer.
ATTENTION
Avant de laisser le véhicule
garé avec les portes coulis-
santes ouvertes, vérifier toujours que
le blocage soit enclenché.
ATTENTION
PORTIÈRES LATÉRALES
COULISSANTES
(lorsqu’elles sont prévues)
Dans les versions Cargo, la portière laté-
rale coulissante est équipée d’un système
d’arrêt à ressort qui l’arrête sur la fin de
sa course pendant son ouverture: pour la
bloquer, pousser simplement la portière
contre la butée; pour la débloquer, tirer
fermement en avant.
S’assurer dans tous les cas que la portiè-
re soit correctement accrochée au dis-
positif de maintien d’ouverture totale de
la portière.
Avant d’ouvrir une porte,
s’assurer que l’action se dé-
roule en conditions de sécurité.
ATTENTION
Avant d’effectuer le ravi-
taillement de carburant, s’as-
surer que la portière latérale
coulissante droite soit com-
plètement fermée; dans le cas contrai-
re, cela pourrait provoquer des dom-
mages à la portière et au système de
blocage coulissant avec volet carburant
ouvert, actif pendant le ravitaillement.

63
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
fig. 72FF0T0137m

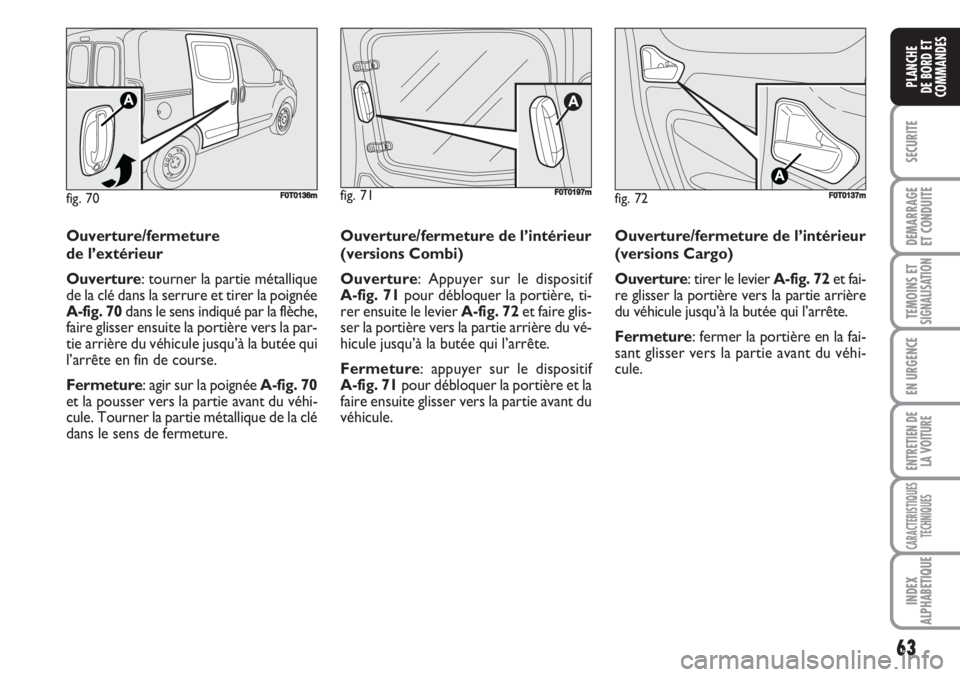

Ouverture/fermeture
de l’extérieur
Ouverture: tourner la partie métallique
de la clé dans la serrure et tirer la poignée
A-fig. 70dans le sens indiqué par la flèche,
faire glisser ensuite la portière vers la par-
tie arrière du véhicule jusqu’à la butée qui
l’arrête en fin de course.
Fermeture: agir sur la poignée A-fig. 70
et la pousser vers la partie avant du véhi-
cule. Tourner la partie métallique de la clé
dans le sens de fermeture.Ouverture/fermeture de l’intérieur
(versions Cargo)
Ouverture: tirer le levier A-fig. 72et fai-
re glisser la portière vers la partie arrière
du véhicule jusqu’à la butée qui l’arrête.
Fermeture: fermer la portière en la fai-
sant glisser vers la partie avant du véhi-
cule.
fig. 70F0T0136mfig. 71
A
F0T0197m
Ouverture/fermeture de l’intérieur
(versions Combi)
Ouverture: Appuyer sur le dispositif
A-fig. 71pour débloquer la portière, ti-
rer ensuite le levier A-fig. 72et faire glis-
ser la portière vers la partie arrière du vé-
hicule jusqu’à la butée qui l’arrête.
Fermeture: appuyer sur le dispositif
A-fig. 71pour débloquer la portière et la
faire ensuite glisser vers la partie avant du
véhicule.
