2007 FIAT FIORINO Notice d'entretien (in French)

16
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
INDICATEUR DE NIVEAU
DE CARBURANT
L’aiguille indique la quantité de carburant
présente dans le réservoir.
L’allumage du témoin A-fig. 13indique
que dans le réservoir il y a entre 6 et 7
litres de carburant.
E- réservoir vide.
Fréservoir plein (voir les indications au
paragraphe «Ravitaillement du véhicu-
le» dans le présent chapitre).
Ne jamais rouler avec le réservoir presque
vide, cela peut endommager le catalyseur.
ATTENTION Si l’aiguille se place sur l’in-
dication Eet que le témoin Aest allumé,
une anomalie est survenue dans le systè-
me. Dans ce cas, s’adresser au Réseau
Après-vente Fiat pour faire contrôler le
système.INDICATEUR DE
TEMPÉRATURE DU LIQUIDE
DE REFROIDISSEMENT
DU MOTEUR
L’aiguille indique la température du liqui-
de de refroidissement du moteur et four-
nit les indications lorsque la température
du liquide dépasse 50°C environ.
En conditions d’utilisation habituelles du
véhicule, l’aiguille peut se placer sur les dif-
férentes positions à l’intérieur de l’arc d’in-
dication selon les conditions d’utilisation
du véhicule.
C- Température du liquide de refroidis-
sement moteur basse.
H- Température du liquide de refroidis-
sement moteur élevée.L’allumage du témoin B-fig. 13(en même
temps que le message visualisé sur l’affi-
cheur) indique l’augmentation excessive
de la température du liquide de refroidis-
sement; dans ce cas couper le moteur et
s’adresser au Réseau Après-vente Fiat.
fig. 13F0T0152mSi l’aiguille de la température
du liquide de refroidissement
moteur se place sur la zone
rouge, couper immédiate-
ment le moteur et s’adresser au Réseau
Après-vente Fiat.

17
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
BOUTONS
DE COMMANDE fig. 15
+Pour défiler la page-écran et les op-
tions correspondantes, vers le haut ou
pour augmenter la valeur visualisée.
MENUBrève pression pour accéder
ESCau menu et/ou passer à la page-
écran suivante ou bien valider le
choix désiré.
Pression prolongée pour reve-
nir à la page-écran standard.
–Pour défiler la page-écran et les op-
tions correspondantes, vers le bas ou
pour diminuer la valeur visualisée.NoteLes boutons +et –activent des
fonctions différentes selon les situations
suivantes:
Réglage éclairage intérieur voiture
– lorsque la page-écran standard est acti-
ve, ils permettent le réglage de l’intensité
lumineuse du tableau de bord et de l’au-
toradio.
Menu de configuration
– à l’intérieur du menu ils permettent le
défilement vers le haut ou vers le bas;
– pendant les opérations de réglage ils per-
mettent l’augmentation ou la diminution.

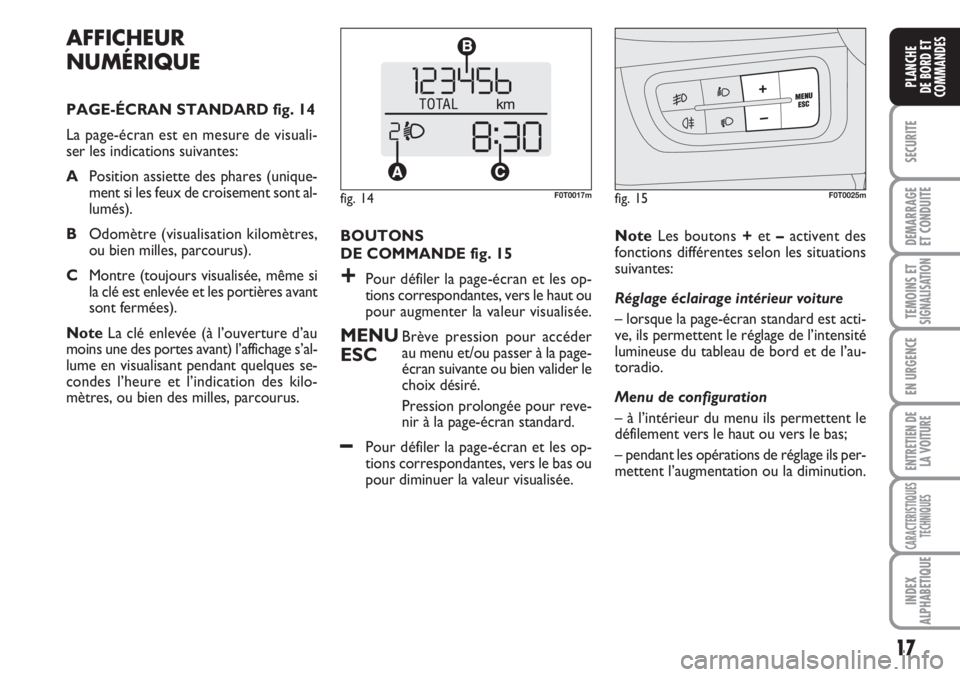

AFFICHEUR
NUMÉRIQUE
PAGE-ÉCRAN STANDARD fig. 14
La page-écran est en mesure de visuali-
ser les indications suivantes:
APosition assiette des phares (unique-
ment si les feux de croisement sont al-
lumés).
BOdomètre (visualisation kilomètres,
ou bien milles, parcourus).
CMontre (toujours visualisée, même si
la clé est enlevée et les portières avant
sont fermées).
NoteLa clé enlevée (à l’ouverture d’au
moins une des portes avant) l’affichage s’al-
lume en visualisant pendant quelques se-
condes l’heure et l’indication des kilo-
mètres, ou bien des milles, parcourus.
fig. 14F0T0017mfig. 15F0T0025m

18
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

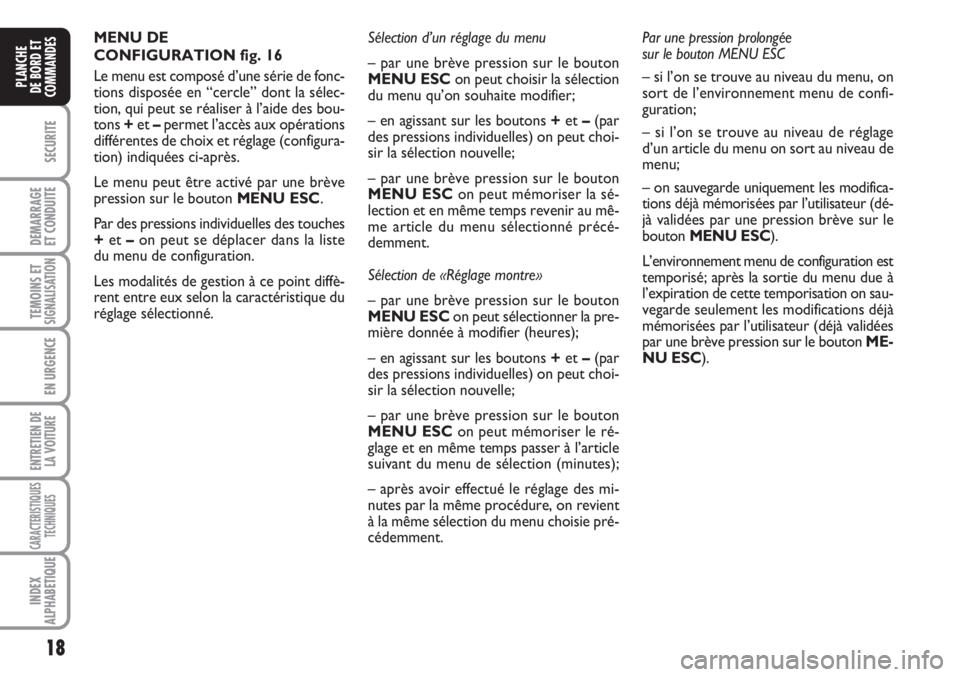

MENU DE
CONFIGURATION fig. 16
Le menu est composé d’une série de fonc-
tions disposée en “cercle” dont la sélec-
tion, qui peut se réaliser à l’aide des bou-
tons +et –permet l’accès aux opérations
différentes de choix et réglage (configura-
tion) indiquées ci-après.
Le menu peut être activé par une brève
pression sur le bouton MENU ESC.
Par des pressions individuelles des touches
+et –on peut se déplacer dans la liste
du menu de configuration.
Les modalités de gestion à ce point diffè-
rent entre eux selon la caractéristique du
réglage sélectionné.Sélection d’un réglage du menu
– par une brève pression sur le bouton
MENU ESCon peut choisir la sélection
du menu qu’on souhaite modifier;
– en agissant sur les boutons +et –(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une brève pression sur le bouton
MENU ESCon peut mémoriser la sé-
lection et en même temps revenir au mê-
me article du menu sélectionné précé-
demment.
Sélection de «Réglage montre»
– par une brève pression sur le bouton
MENU ESCon peut sélectionner la pre-
mière donnée à modifier (heures);
– en agissant sur les boutons +et –(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une brève pression sur le bouton
MENU ESCon peut mémoriser le ré-
glage et en même temps passer à l’article
suivant du menu de sélection (minutes);
– après avoir effectué le réglage des mi-
nutes par la même procédure, on revient
à la même sélection du menu choisie pré-
cédemment.Par une pression prolongée
sur le bouton MENU ESC
– si l’on se trouve au niveau du menu, on
sort de l’environnement menu de confi-
guration;
– si l’on se trouve au niveau de réglage
d’un article du menu on sort au niveau de
menu;
– on sauvegarde uniquement les modifica-
tions déjà mémorisées par l’utilisateur (dé-
jà validées par une pression brève sur le
bouton MENU ESC).
L’environnement menu de configuration est
temporisé; après la sortie du menu due à
l’expiration de cette temporisation on sau-
vegarde seulement les modifications déjà
mémorisées par l’utilisateur (déjà validées
par une brève pression sur le bouton ME-
NU ESC).

19
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
A partir de la page-écran standard, pour accéder à la na-
vigation, appuyer sur le bouton MENU ESCpar une
brève pression. Pour naviguer dans le menu, appuyer
sur les touches +ou –.
NoteLorsque le véhicule roule, pour des raisons de
sécurité, on ne peut accéder qu’au menu réduit (pro-
grammation «SPEED»). On pourra accéder au menu
complet en mettant le véhicule à l’arrêt.
fig. 16
F0T1021f

20
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

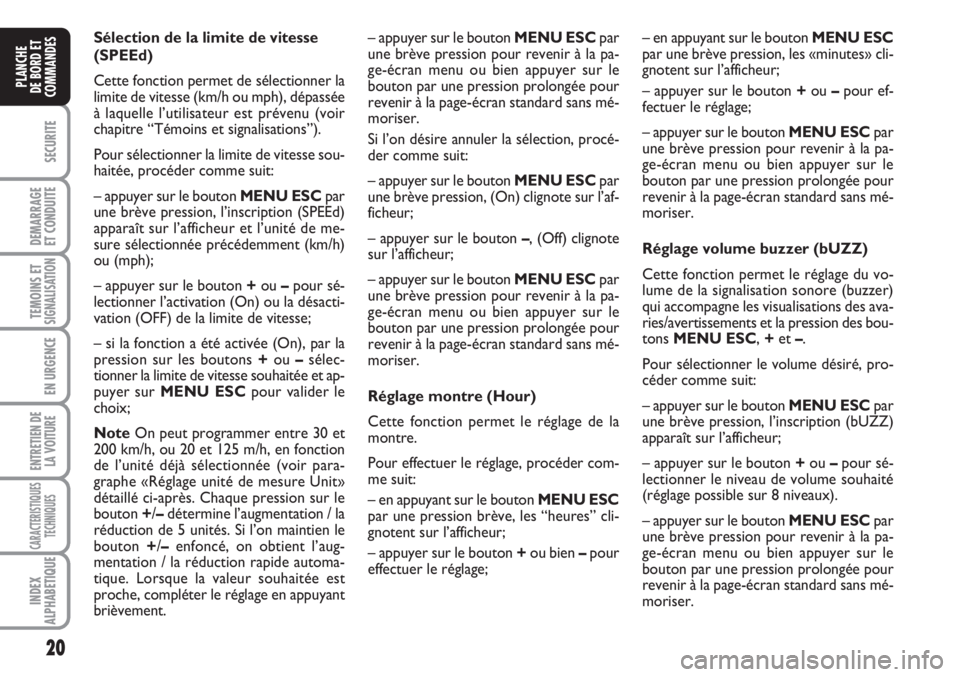

Sélection de la limite de vitesse
(SPEEd)
Cette fonction permet de sélectionner la
limite de vitesse (km/h ou mph), dépassée
à laquelle l’utilisateur est prévenu (voir
chapitre “Témoins et signalisations”).
Pour sélectionner la limite de vitesse sou-
haitée, procéder comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, l’inscription (SPEEd)
apparaît sur l’afficheur et l’unité de me-
sure sélectionnée précédemment (km/h)
ou (mph);
– appuyer sur le bouton+ou –pour sé-
lectionner l’activation (On) ou la désacti-
vation (OFF) de la limite de vitesse;
– si la fonction a été activée (On), par la
pression sur les boutons +ou –sélec-
tionner la limite de vitesse souhaitée et ap-
puyer sur MENU ESCpour valider le
choix;
NoteOn peut programmer entre 30 et
200 km/h, ou 20 et 125 m/h, en fonction
de l’unité déjà sélectionnée (voir para-
graphe «Réglage unité de mesure Unit»
détaillé ci-après. Chaque pression sur le
bouton +/–détermine l’augmentation / la
réduction de 5 unités. Si l’on maintien le
bouton +/–enfoncé, on obtient l’aug-
mentation / la réduction rapide automa-
tique. Lorsque la valeur souhaitée est
proche, compléter le réglage en appuyant
brièvement.– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.
Si l’on désire annuler la sélection, procé-
der comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, (On) clignote sur l’af-
ficheur;
– appuyer sur le bouton –, (Off) clignote
sur l’afficheur;
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.
Réglage montre (Hour)
Cette fonction permet le réglage de la
montre.
Pour effectuer le réglage, procéder com-
me suit:
– en appuyant sur le bouton MENU ESC
par une pression brève, les “heures” cli-
gnotent sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le réglage;– en appuyant sur le bouton MENU ESC
par une brève pression, les «minutes» cli-
gnotent sur l’afficheur;
– appuyer sur le bouton +ou –pour ef-
fectuer le réglage;
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.
Réglage volume buzzer (bUZZ)
Cette fonction permet le réglage du vo-
lume de la signalisation sonore (buzzer)
qui accompagne les visualisations des ava-
ries/avertissements et la pression des bou-
tons MENU ESC,+et –.
Pour sélectionner le volume désiré, pro-
céder comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, l’inscription (bUZZ)
apparaît sur l’afficheur;
– appuyer sur le bouton +
ou –pour sé-
lectionner le niveau de volume souhaité
(réglage possible sur 8 niveaux).
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.

21
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
Sélection de l’unité
de mesure (Unit)
Cette fonction permet le réglage de l’uni-
té de mesure.
Pour effectuer le réglage, procéder com-
me suit:
– appuyer sur le bouton MENU ESCpar
une pression brève, les inscriptions (Unit)
et l’unité de mesure sélectionnée précé-
demment (km) ou bien (mi) apparaissent
sur l’afficheur;
– appuyer sur le bouton +ou –pour sé-
lectionner l’unité de mesure souhaitée.
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.Activation/Désactivation
des airbags côté passager frontal
et latéral protection
thoracique/pelvienne (side bag)
(lorsqu’il est prévu) (BAG P)
Cette fonction permet d’activer/désacti-
ver l’airbag côté passager.
Procéder de cette manière:
❒appuyer sur le bouton MENU ESCet,
après avoir visualisé sur l’affichage le
message (BAG P OFF) (pour désacti-
ver) ou le message (BAG P On) (pour
activer) par la pression sur les boutons
+ou –, appuyer de nouveau sur le bou-
ton MENU ESC;
❒sur l’affichage on visualise le message de
demande de la validation;
❒par la pression sur les boutons +ou –
sélectionner (YES) (pour valider l’acti-
vation/désactivation) ou bien (no) (pour
renoncer);
❒appuyer sur le bouton MENU ESC
par une pression brève, on visualise un
message de validation du choix et l’on
revient à la page-écran menu ou bien
appuyer sur le bouton par une pression
prolongée pour revenir à la page-écran
standard sans mémoriser.
MENU ESC
MENU ESC
MENU ESC
– +
– +
– +
– +
F0T1014f
F0T1015fF0T1016f F0T1018f
F0T1017f F0T1020f
F0T1019f

22
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
AFFICHEUR
MULTIFONCTION
(si prévu)
Le véhicule peut être doté d’un afficheur
multifonctionnel en mesure d’offrir des in-
formations utiles à l’utilisateur, en fonction
de ce qui a été sélectionné précédem-
ment, pendant la conduite du véhicule.
PAGE-ÉCRAN “STANDARD
fig. 17
La page-écran est en mesure de visuali-
ser les indications suivantes:
ADate.
BOdomètre (visualisation kilomètres,
ou bien milles, parcourus).
CMontre (toujours visualisée, même si
la clé est enlevée et les portières avant
sont fermées).
DTempérature extérieure.
EPosition assiette des phares (unique-
ment si les feux de croisement sont al-
lumés).
NoteA l’ouverture d’une portière avant,
l’afficheur s’active en visualisant pendant
quelques secondes l’heure et les kilo-
mètres, ou bien les milles, parcourus.
fig. 17F0T0019mfig. 18F0T0025m
BOUTONS DE COMMANDE
fig. 18
+Pour défiler la page-écran et les op-
tions correspondantes, vers le haut ou
pour augmenter la valeur visualisée.
MENUBrève pression pour accéder au
ESCmenu et/ou passer à la page-
écran suivante ou bien valider le
choix désiré.
Pression prolongée pour reve-
nir à la page-écran standard.
–Pour défiler la page-écran et les op-
tions correspondantes, vers le bas ou
pour diminuer la valeur visualisée.NoteLes boutons +et –activent des
fonctions différentes selon les situations
suivantes:
Réglage éclairage intérieur véhicule
– lorsque la page-écran standard est acti-
ve, ils permettent le réglage de l’intensité
lumineuse du tableau de bord et de l’au-
toradio.
Menu de configuration
– à l’intérieur du menu ils permettent le
défilement vers le haut ou vers le bas;
– pendant les opérations de réglage ils per-
mettent l’augmentation ou la diminution.

23
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
Sélection d’un article du menu principal
avec sous-menu:
– par une pression brève sur le bouton
MENU ESCon peut visualiser le premier
article du sous-menu;
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut défi-
ler tous les articles du sous-menu;
– par une pression brève sur le bouton
MENU ESCon peut sélectionner l’ar-
ticle du sous-menu visualisé et on entre
dans le menu de réglage correspondant;
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut choi-
sir la nouvelle sélection de cet article du
sous-menu;
– par une pression brève sur le bouton
MENU ESC on peut mémoriser la sé-
lection et en même temps revenir au mê-
me article du menu sélectionné précé-
demment. MENU DE CONFIGURATION
fig. 19
Le menu est composé d’une série de fonc-
tions disposée en “cercle” dont la sélec-
tion, qui peut se réaliser à l’aide des bou-
tons +et –permet l’accès aux opérations
différentes de choix et réglage (configura-
tion) indiquées ci-après. Certaines ru-
briques (Réglage de la montre et de l’uni-
té de mesure) prévoient un sous-menu.
Le menu de configuration peut être acti-
vé par une brève pression sur le bouton
MENU ESC.
Par des pressions individuelles des touches
+ou –on peut se déplacer dans la liste du
menu de configuration.
Les modalités de gestion à ce point diffè-
rent entre eux selon la caractéristique de
l’article sélectionné.
Sélection d’un article du menu principal
sans sous-menu:
– par une pression brève sur le bouton
MENU ESCon peut sélectionner le ré-
glage du menu principal que l’on désire
modifier;
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une pression brève sur le bouton
MENU ESCon peut mémoriser la sé-
lection et en même temps revenir au mê-
me article du menu principal sélectionné
précédemment.Sélection de «Réglage Date»
et de «Régl. Heure»:
– par une brève pression sur le bouton
MENU ESCon peut sélectionner la pre-
mière donnée à modifier (ex. heures / mi-
nutes ou an / mois / jour);
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une brève pression sur le bouton
MENU ESCon peut mémoriser le régla-
ge et en même temps passer à l’article sui-
vant du menu de sélection; s’il s’agit du der-
nier article, on revient au même article du
menu sélectionné précédemment.
Par une pression prolongée sur le bouton
MENU ESC:
– si l’on se trouve au niveau du menu prin-
cipal, on sort de l’environnement menu de
configuration;
– si l’on se trouve dans un autre point du me-
nu (au niveau de sélection d’un article de
sous-menu, au niveau de sous-menu ou au
niveau de sélection d’un article du menu prin-
cipal) on sort au niveau de menu principal;
– on sauvegarde uniquement les modifica-
tions déjà mémorisées par l’utilisateur (dé-
jà validées par une pression brève sur le
bouton MENU ESC).
L’environnement menu de configuration
est temporisé; après la sortie du menu due
à l’expiration de cette temporisation on
sauvegarde seulement les modifications
déjà mémorisées par l’utilisateur (déjà va-
lidées par une brève pression sur le bou-
ton MENU ESC).
