LECTURE CORRECTE
DU PNEU fig. 5
Exemple: 175/70 R 14 91T
175= Largeur nominale (S, distance en
mm entre les côtés).
70= Rapport hauteur/largeur (H/ S) en
pourcentage.
R= Pneu radial.
14= Diamètre de la jante en pouces
(Ø).
91= Indice de charge (charge utile).
T= Indice de vitesse maxi.
ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage.
Pneus Tubeless à carcasse radiale. Sur la
carte grise figurent en outre tous les pneus
homologués.
ATTENTION En cas de non correspon-
dance entre la « Notice d’entretien » et la
« Carte grise » il faut tenir compte seule-
ment des indications de cette dernière.
Pour la sécurité de la marche il est indis-
pensable que le véhicule monte des pneus
de la même marque et du même type sur
toutes les roues.
ATTENTION Avec les pneus Tubeless, ne
pas utiliser des chambres d’air.ROUE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
GEOMETRIE DES ROUES
Pincement des roues avant mesuré entre
jantes: –1 ± 1 mm
Les valeurs se rapportent au véhicule en
marche.
fig. 5F0T0014m

185
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTERISTIQUES
TECHNIQUES
Indice de charge (charge utile)
60= 250 kg 84= 500 kg
61= 257 kg 85= 515 kg
62= 265 kg 86 = 530 kg
63= 272 kg 87= 545 kg
64= 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66= 300 kg 90= 600 kg
67= 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69= 325 kg 93 = 650 kg
70= 335 kg 94= 670 kg
71= 345 kg 95= 690 kg
72= 355 kg 96 = 710 kg
73= 365 kg 97= 730 kg
74= 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76= 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106= 950 kg
83= 487 kgIndice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S
= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Y= jusqu’à 300 km/h.
Indice de vitesse maxi
pour les pneus à neige
QM + S= jusqu’à 160 km/h.
TM + S= jusqu’à 190 km/h.
HM + S= jusqu’à 210 km/h.LECTURE CORRECTE
DE LA JANTE fig. 5
Exemple: 5
1/2J x 14 H2 ET 44
5
1/2= largeur du cercle en pouces (1)
J= profil de la jante à bord creuse
(rebord latéral où s’appuie le ta-
lon du pneu) (2).
14= diamètre de calage en pouces
(correspond à celui du pneu qui
doit être monté) (3= Ø).
H2= forme et nombre des « hump »
(relief de pourtour, qui maintient
le talon du pneu Tubeless sur la
jante).
ET44= carrossage roue (distance entre
le plan d’appui disque/jante et mi-
lieu de la jante).

186
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTERISTIQUES
TECHNIQUES
1.4
1.3 Multijet
PRESSIONS DE GONFLAGE À FROID (bar)
Lorsque le pneu est chaud, la valeur de pression doit être +0,3 bar par rapport à la valeur préconisée. En tous cas, contrôler de nouveau la
valeur lorsque le pneu est froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.
En cas de marche à des vitesses supérieures à 160 km/h, gonfler les pneus aux valeurs prévues par les conditions de pleine
charge.
175/70 R14 2,5 2,5 2,5 2,5 2,5 2,5
185/65 R15 2,3 2,5 2,3 2,5 2,3 2,5 Mesure PNEUS DE SERIE
Sous vide À charge moyenne À pleine charge
Avant Arrière Avant Arrière Avant Arrière
VERSIONS JANTES PNEUMATIQUES ROUE DE SECOURS
(lorsqu’elle est prévue)
Fournie Neige Jante Pneumatique
51/2J x 14 H2 – ET44 175/70 R14 – 51/2J x 14 H2 – ET44 175/70 R14
5
1/2J x 15 H2 – ET44 185/65 R15 185/65 R15Q (M+S) 51/2J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44
175/70 R14–51/2J x 14 H2 – ET44 175/70 R14
5
1/2J x 15 H2 – ET44
185/65 R15185/65 R15Q (M+S) 51/2J x 15 H2 – ET44 185/65 R15

187
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTERISTIQUES
TECHNIQUES
F0T0160mfig. 6

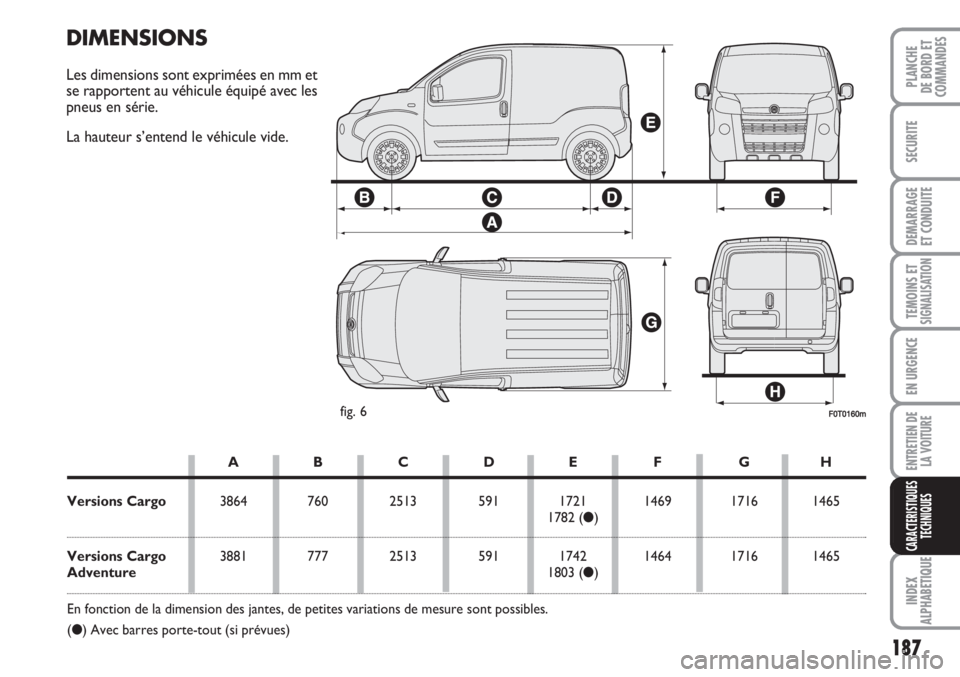

DIMENSIONS
Les dimensions sont exprimées en mm et
se rapportent au véhicule équipé avec les
pneus en série.
La hauteur s’entend le véhicule vide.
AB CDE F GH
Versions Cargo3864 760 2513 591 1721 1469 1716 1465
1782 (●)
Versions Cargo3881 777 2513 591 1742 1464 1716 1465
Adventure1803 (●)
En fonction de la dimension des jantes, de petites variations de mesure sont possibles.
(●) Avec barres porte-tout (si prévues)

188
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTERISTIQUES
TECHNIQUES
F0T0161mfig. 7
Les dimensions sont exprimées en mm et
se rapportent au véhicule équipé avec les
pneus en série.
La hauteur s’entend le véhicule vide.
AB CDE F GH
Versions Combi3959 855 2513 5911721
1464 1716 1465
1782 (●)
Versions Combi3970 866 2513 591 1742 1464 1716 1465
Adventure1803 (●)
En fonction de la dimension des jantes, de petites variations de mesure sont possibles.
(●) Avec barres porte-tout (si prévues)

189
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTERISTIQUES
TECHNIQUES
1.4 1.3 Multijet
157 157

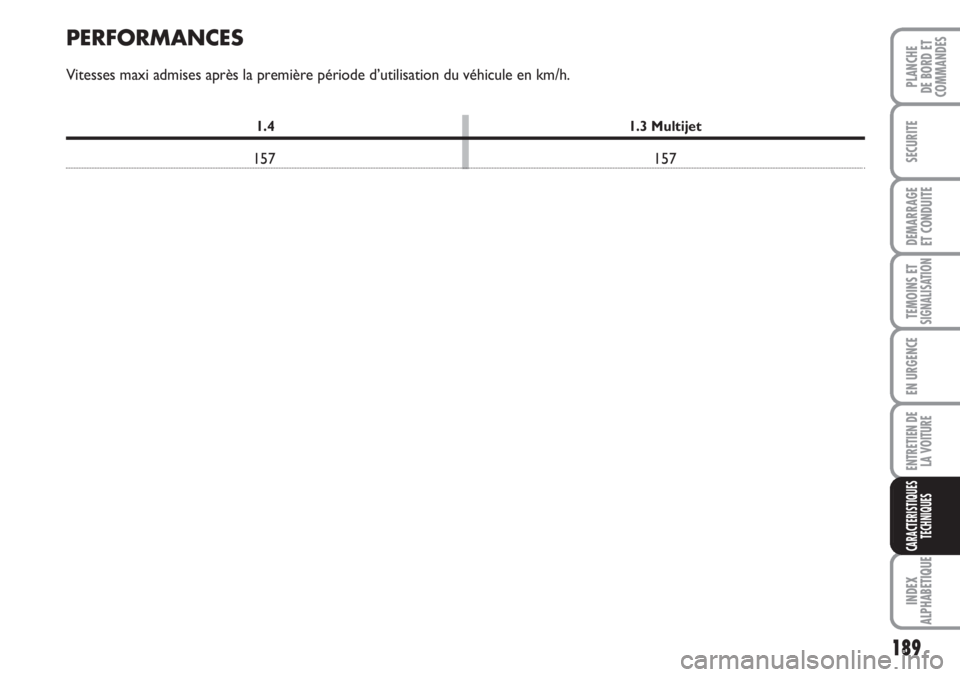

PERFORMANCES
Vitesses maxi admises après la première période d’utilisation du véhicule en km/h.

190
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTERISTIQUES
TECHNIQUES
POIDS
Poids (kg)
Poids à vide (avec tous les liquides,
réservoir de carburant rempli à
90 % et sans option)
Charge utile y compris
le conducteur (*):
Charge utile conducteur (*) non compris:
Charges maxi admises (**)
– essieu avant:
– essieu arrière:
– total:
Charges remorquables
– remorque avec freins:
– remorque sans freins:
Charge maxi sur le toit (***):
Charge maxi sur la boule
(remorque avec freins):
NOTELes versions Adventure ont les mêmes portées que les autres versions.
(*)CATÉGORIE N1: pour les versions toute options (110 kg), la charge utile se réduit progressivement jusqu’à 550 kg.
CATÉGORIE M1: les options sont incluses dans la charge.
(**) Charges à ne pas dépasser. Le conducteur est responsable de ranger les marchandises dans le coffre à bagages et/ou sur le plan de charge-
ment en respectant les charges maxi autorisées.
(***) Barres porte-tout charge maximum: 100 kg.
1.4
Versions Cargo Versions Cargo
«Minimum»«Maximum»
1070 1180
610 500
535 425
900 900
950 950
1680 1680
600 600
400 400
75 75
60 601.3 Multijet
Versions Cargo Versions Cargo
«Minimum»«Maximum»
1090 1200
610 500
585 475
900 900
950 950
1750 1750
600 600
400 400
75 75
60 60

191
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTERISTIQUES
TECHNIQUES
RAVITAILLEMENT
1.3 Multijet1.4
Réservoir de carburant:
y compris une réserve de:
Circuit de refroidissement moteur- avec climatiseur:
Carter moteur:
Carter moteur et filtre:
Boîte de vitesses /différentiel:
Servofrein hydraulique
Circuit de freins hydrauliques avec
dispositif antiblocage ABS:
Récipient du liquide de
lave-glace/lave-lunette
(▲) Dans des conditions climatiques spécialement sévères, le mélange préconisé est 60% de PARAFLU UPet 40% d’eau déminéralisée.
litres
45
6
÷7
7,35
2,7
3,0
1,9 (
■)
0,38
–
3,0kg
–
–
–
2,4
2,6
1,70 (■)
0,35
0,5
–litres
45
6
÷7
7,6
3,0 (z)
3,2 (z)
1,98
0,38
–
3,0kg
–
–
–
2,6 (z)
2,8 (z)
1,8
0,35
0,5
–Combustibles préconisés
Produits d’origine
Essence verte sans plomb
non inférieure à 95 R.O.N
(Spécification EN228)
(z) Gazole pour autotraction
(Spécification EN590)
Mélange d’eau déminéralisée et de
liquide PARAFLU UPà 50% (▲)
SELENIA MULTIPOWER
(●) SELENIA WR P.E.
TUTELA CAR TECHNYX
(
■) TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA TOP 4
Mélange d’eau et de liquide
TUTELA
PROFESSIONAL SC 35
