2007 FIAT FIORINO Manual de Uso e Manutenção (in Portuguese)

96
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
AIRBAGS FRONTAIS
O veículo está equipado com airbags fron-
tais para o condutor e o passageiro (se
previstos).
AIRBAGS FRONTAIS
Os airbags frontais do condutor/passagei-
ro (se previstos) protegem os ocupantes
dos lugares dianteiros em colisões fron-
tais de gravidade médio-alta, mediante a
interposição da almofada entre o ocupan-
te e o volante ou o tablier porta-instru-
mentos.
A não activação dos airbags nos outros ti-
pos de impacto (lateral, traseiro, rebati-
mento, etc.) não é portanto sinónimo de
funcionamento irregular do sistema.
Em caso de colisão frontal, uma centrali-
na electrónica activa, quando necessário,
o enchimento da almofada.
A almofada enche instantaneamente, ser-
vindo de protecção entre o corpo dos
ocupantes do banco dianteiro e as estru-
turas que possam causar lesões. Imedia-
tamente a seguir, a almofada esvazia.
Os airbags frontais do condutor/passagei-
ro (se previstos) não são substituíveis, mas
complementares ao uso dos cintos de se-
gurança, cuja utilização é sempre reco-
mendável, como prescrito pela legislação
na Europa e na maior parte dos países ex-
tra-europeus.Em caso de colisão, uma pessoa que não
utilize os cintos de segurança avança, e po-
de embater na almofada ainda em fase de
enchimento. Nesta situação, a protecção
proporcionada pela almofada é reduzida.
Os air bag frontais podem não activar-se
nos seguintes casos:
❒nos impactos frontais contra objectos
muito deformáveis, que não afectam a
superfície frontal do veículo (por exem-
plo, impacto do pára-lamas contra o
guard rail);
❒introdução do veículo sob outros veí-
culos ou barreiras de protecção (por
exemplo, sob autocarros ou guard rail);
uma vez que poderiam não oferecer pro-
tecção adicional relativamente aos cintos
de segurança e, por isso, a respectiva ac-
tivação revelar-se-ia inoportuna. A não ac-
tivação, nestes casos, não indica uma ava-
ria do sistema.Não aplicar autocolantes ou
outros objectos no volante,
no tablier na zona do airbag do lado
do passageiro e nos bancos. Não co-
locar objectos no tablier no lado do
passageiro (por exemplo, telemóveis)
uma vez que poderiam interferir com
a correcta abertura do airbag do pas-
sageiro e, por outro lado, causar gra-
ves lesões aos ocupantes do veículo.
AVISO
Os airbags frontais do condutor e do pas-
sageiro foram estudados e calibrados para
oferecer uma melhor protecção aos ocu-
pantes dos lugares dianteiros que utilizam
o cinto de segurança.
O respectivo volume no momento do má-
ximo enchimento abrange a maior parte
do espaço entre o volante e o condutor e
entre o tablier e o passageiro.
Em caso de colisões frontais de baixa gra-
vidade (para as quais é suficiente a acção
de retenção exercida pelos cintos de se-
gurança), os airbags não se activam. Assim,
é sempre necessário utilizar os cintos de
segurança, que em caso de colisão fron-
tal garantem o correcto posicionamento
do ocupante.

97
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA

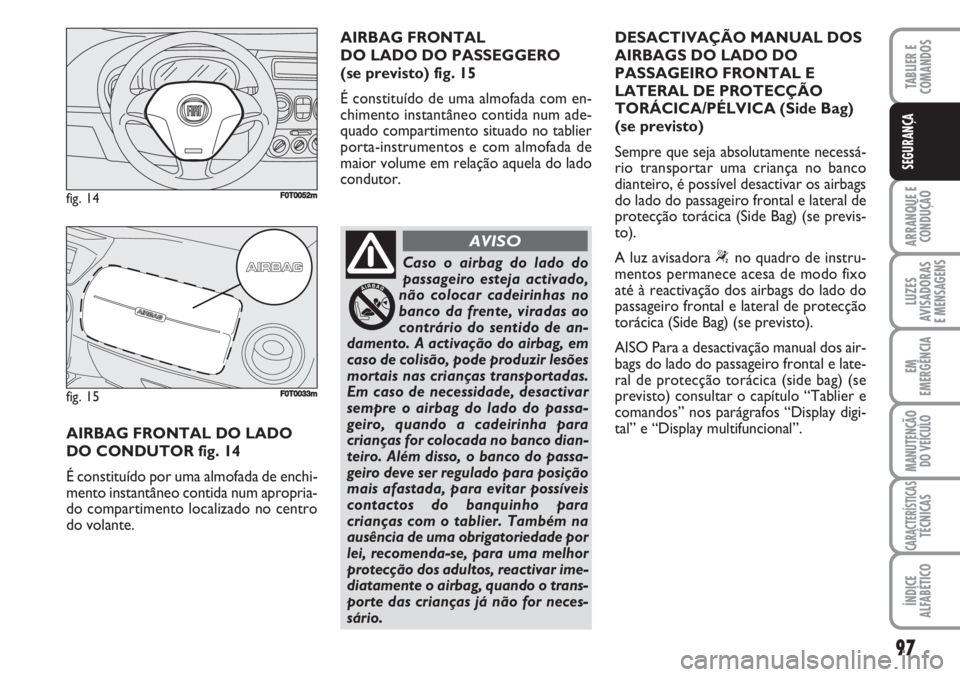

AIRBAG FRONTAL DO LADO
DO CONDUTOR fig. 14
É constituído por uma almofada de enchi-
mento instantâneo contida num apropria-
do compartimento localizado no centro
do volante.
fig. 14F0T0052m
fig. 15F0T0033m
AIRBAG FRONTAL
DO LADO DO PASSEGGERO
(se previsto) fig. 15
É constituído de uma almofada com en-
chimento instantâneo contida num ade-
quado compartimento situado no tablier
porta-instrumentos e com almofada de
maior volume em relação aquela do lado
condutor.
Caso o airbag do lado do
passageiro esteja activado,
não colocar cadeirinhas no
banco da frente, viradas ao
contrário do sentido de an-
damento. A activação do airbag, em
caso de colisão, pode produzir lesões
mortais nas crianças transportadas.
Em caso de necessidade, desactivar
sempre o airbag do lado do passa-
geiro, quando a cadeirinha para
crianças for colocada no banco dian-
teiro. Além disso, o banco do passa-
geiro deve ser regulado para posição
mais afastada, para evitar possíveis
contactos do banquinho para
crianças com o tablier. Também na
ausência de uma obrigatoriedade por
lei, recomenda-se, para uma melhor
protecção dos adultos, reactivar ime-
diatamente o airbag, quando o trans-
porte das crianças já não for neces-
sário.
AVISO
DESACTIVAÇÃO MANUAL DOS
AIRBAGS DO LADO DO
PASSAGEIRO FRONTAL E
LATERAL DE PROTECÇÃO
TORÁCICA/PÉLVICA (Side Bag)
(se previsto)
Sempre que seja absolutamente necessá-
rio transportar uma criança no banco
dianteiro, é possível desactivar os airbags
do lado do passageiro frontal e lateral de
protecção torácica (Side Bag) (se previs-
to).
A luz avisadora
“no quadro de instru-
mentos permanece acesa de modo fixo
até à reactivação dos airbags do lado do
passageiro frontal e lateral de protecção
torácica (Side Bag) (se previsto).
AISO Para a desactivação manual dos air-
bags do lado do passageiro frontal e late-
ral de protecção torácica (side bag) (se
previsto) consultar o capítulo “Tablier e
comandos” nos parágrafos “Display digi-
tal” e “Display multifuncional”.

98
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
AIRBAGS LATERAIS
(Side bag)
(se previsto)
Em algumas versões, o veículo pode es-
tar equipado com airbags laterais diantei-
ros de protecção torácico-pélvica (side
bags dianteiros) do lado do condutor e do
passageiro.
Os airbags laterais protegem os ocupan-
tes nas colisões laterais de gravidade mé-
dia-alta, através da interposição da almo-
fada entre o ocupante e as partes internas
da estrutura lateral do veículo.
A falha na activação dos air bag laterais nas
outras tipologias de colisão (frontal, tra-
seira, inclinação, etc...) não é síntoma de
funcionamento irregular do sistema.
Em caso de colisão lateral, uma centrali-
na electrónica activa, quando necessário,
o enchimento das almofadas. As almofa-
das enchem-se instantaneamente, servin-
do de protecção entre o corpo dos ocu-
pantes e as estruturas que possam cau-
sar lesões; imediatamente a seguir as al-
mofadas esvaziam-se.Os airbag laterais não se podem substituir,
mas são complementares ao uso dos cin-
tos de segurança, cuja utilização é sempre
recomendável, como prescrito pela legis-
lação na Europa e na maior parte dos pa-
íses extra-europeus.
Assim, é sempre necessário utilizar os cin-
tos de segurança, que em caso de colisão
lateral garantem o posicionamento co-
rrecto do ocupante, evitando a expulsão
em caso de colisões muito violentas.SIDE BAG fig. 16 (se previsto)
É constituído por uma almofada de enchi-
mento instantâneo, presente no encosto
dos bancos dianteiros e destina-se a pro-
teger o tórax e a bacia dos ocupantes em
caso de colisão lateral de gravidade mé-
dio-alta.
AVISO A melhor protecção por parte do
sistema em caso de colisão lateral obtém-
se mantendo uma correcta posição no
banco, permitindo deste modo um co-
rrecto desdobramento do side bag.
AVISO Não lavar os bancos com água ou
vapor sob pressão (à mão ou em estações
de lavagem automática de estofos).
fig. 16F0T0180m

Se tiver de mandar o veículo para a suca-
ta, é necessário dirigir-se à Rede de As-
sistência Fiat para desactivar o sistema,
além disso, em caso de troca de proprie-
dade do veículo é indispensável que o no-
vo proprietário tenha conhecimento dos
modos de utilização e avisos acima indi-
cados e tenha acesso ao “Manual de Uso
e Manutenção”.
A activação dos pré-tensores, airbags fron-
tais e airbags laterais dianteiros é efectua-
da de modo diferenciado, com base no ti-
po de colisão. A não activação de um ou
mais airbags não indica uma avaria do sis-
tema.
99
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
Se, a luz avisadora ¬não se
acender ao rodar a chave
para a posição MAR ou permanecer
acesa durante a marcha (em algumas
versões acompanhada de uma men-
sagem visualizada no display) é pos-
sível que esteja presente uma ano-
malia nos sistemas de retenção; nes-
te caso, os airbags ou os pré-tensores
podem não se activar em caso de aci-
dente ou, num mais limitado núme-
ro de casos, activar-se de modo erra-
do. Antes de prosseguir, contactar a
Rede de Assistência Fiat para efec-
tuar a verificação imediata do siste-
ma.
AVISO
Os limites relativos à carga
pirotécnica e ao contacto re-
vestido são indicados na etiqueta co-
locada no interior do suporte porta-
objectos. Quando os limites se esti-
verem a aproximar, contactar a Re-
de de Assistência Fiat para proceder
a substituições.
AVISO
Não viajar com objectos no
colo, em frente ao tórax e
muito menos mantendo na boca um
cachimbo, lápis, etc. Em caso de co-
lisão com activação dos airbags po-
dem sofrer-se graves danos.
AVISO
AVISOS GERAIS
A activação dos airbags frontais e/ou la-
terais (se previstos) é possível sempre que
o veículo seja submetido a fortes colisões
que afectem a zona na parte inferior do
chassis, como por exemplo colisões vio-
lentas contra degraus, passeios ou ressal-
tos fixos do solo, quedas do veículo em
grandes buracos ou poços nas estradas.
A activação dos airbags liberta uma pe-
quena quantidade de pó. Estes pós não são
nocivos e não indicam um princípio de
incêndio. Além disso, a superfície da al-
mofada libertada e o interior do veículo
podem ficar cobertos por um resíduo em
pó: este pó pode irritar a pele e os olhos.
No caso de exposição, lavar com sabão
neutro e água.
No caso de um acidente em que tenha si-
do activado qualquer um dos dispositivos
de segurança, dirigir-se à Rede de As-
sistência Fiat para substituir os dispositi-
vos activados e para verificar a integrida-
de do sistema.
Todas as intervenções de controlo, repa-
ração e substituição relativas aos airbags
devem ser efectuadas na Rede de As-
sistência Fiat.

100
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
Rodando a chave da ignição
para a posição MAR, a luz
avisadora
¬(com o airbag frontal do
lado do passageiro activado) acende-
se e fica intermitente durante alguns
segundos, para recordar que o airbag
do passageiro se activará em caso de
colisão, após o que se deve apagar.
AVISO
A intervenção do airbag fron-
tal está prevista para colisões
de nível superior à dos pré-tensores.
Para colisões incluídas no intervalo
entre os dois limites de activação é
normal que entrem em funcionamen-
to apenas os pré-tensores.
AVISO
O airbag não substitui os cin-
tos de segurança, mas faz
aumentar a respectiva eficácia. Além
disso, uma vez que os airbags frontais
não são activados em caso de colisões
frontais a baixa velocidade, colisões
laterais, colisões traseiras ou capota-
mentos, nestes casos os ocupantes
apenas estão protegidos pelos cintos
de segurança, que devem estar sem-
pre apertados.
AVISO
Com a chave da ignição in-
troduzida na posição MAR,
ou seja, com o motor desligado, os air-
bags podem activar-se com o veículo
parado, se o mesmo for atingido por
outro veículo em marcha. Também
com o veículo parado, não devem ser
colocadas crianças no banco diantei-
ro. Do mesmo modo, convém lembrar
que quando a chave estiver introdu-
zida na posição STOP nenhum dis-
positivo de segurança (airbag ou pré-
tensores) se activa na sequência de
uma colisão; a ausência de activação
dos dispositivos nestes casos não se
pode considerar uma avaria do siste-
ma.
AVISO
Se o veículo tiver sido sub-
metido a roubo ou tentativa
de roubo, bem como a actos de van-
dalismo, inundações ou entradas de
água, fazer verificar o sistema de air-
bag junto da Rede de Assistência Fiat.
AVISO

101
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA

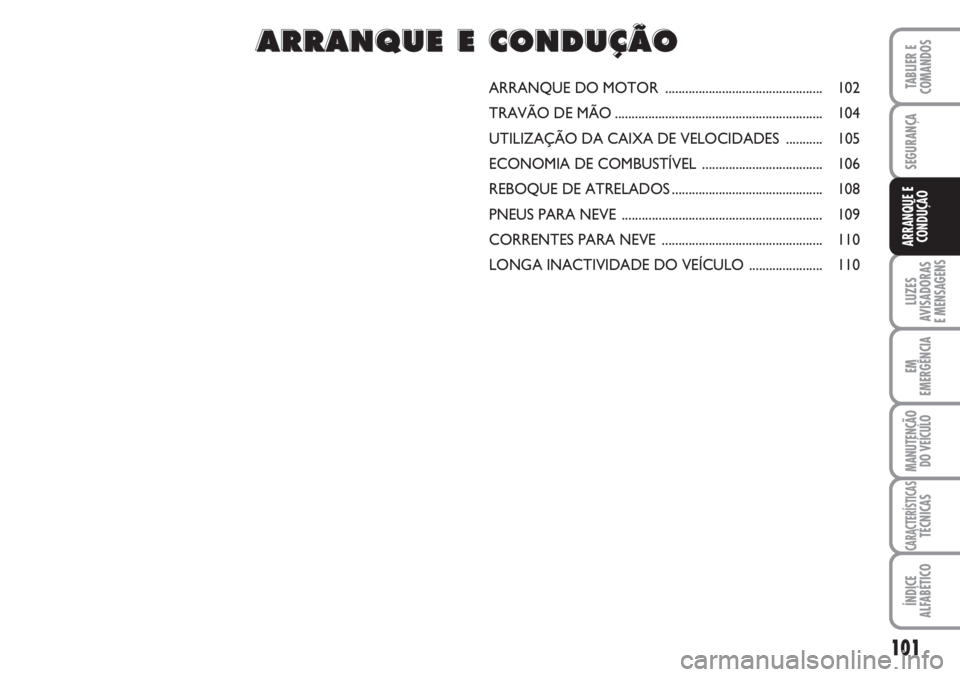

ARRANQUE E
CONDUÇÃO
ARRANQUE DO MOTOR ............................................... 102
TRAVÃO DE MÃO.............................................................. 104
UTILIZAÇÃO DA CAIXA DE VELOCIDADES ........... 105
ECONOMIA DE COMBUSTÍVEL .................................... 106
REBOQUE DE ATRELADOS............................................. 108
PNEUS PARA NEVE ............................................................ 109
CORRENTES PARA NEVE ................................................ 110
LONGA INACTIVIDADE DO VEÍCULO ...................... 110
AA A
R R
R R
A A
N N
Q Q
U U
E E
E E
C C
O O
N N
D D
U U
Ç Ç
à Ã
O O

ARRANQUE
DO MOTOR
O veículo está equipado com um dispo-
sitivo electrónico de imobilização do mo-
tor: em caso de impossibilidade de arran-
car, consultar aquilo que é descrito no pa-
rágrafo “O sistema Fiat CODE” no capí-
tulo “Tablier e comandos”.
Nos primeiros segundos de funciona-
mento, sobretudo após uma longa inacti-
vidade, é possível sentir um nível mais ele-
vado de ruído do motor. Este fenómeno,
que não prejudica a funcionalidade e a fia-
bilidade, é característico das válvulas hi-
dráulicas: o sistema de distribuição escol-
hido para os motores a gasolina do veí-
culo, no sentido de contribuir para a con-
tenção das intervenções de manutenção.PROCEDIMENTO PARA
VERSÕES A GASOLINA
Proceder como indicado a seguir:
❒engatar o travão de mão;
❒posicionar a alavanca da caixa de velo-
cidades no ponto morto;
❒pisar a fundo no pedal da embraiagem,
sem pisar no acelerador;
❒rodar a chave de arranque na posição
AVVe soltá-la quando o motor ligar.
Se, o motor não ligar na primeira tentati-
va, é necessário repor a chave na posição
STOPantes de repetir a manobra de
arranque.
Se, com a chave na posição MARa luz avi-
sadora Yno quadro de instrumentos
permanecer acesa acompanhada da luz avi-
sadora
U, aconselha-se repor a chave na
posição STOPe depois de novo em
MAR; se a luz avisadora permanecer ace-
sa, tentar com as outras chaves fornecidas
pela fábrica.
Se, mesmo assim, não for possível efectuar
o arranque do motor, recorrer ao arran-
que de emergência (consultar “Arranque
de emergência” no capítulo “Em emergên-
cia”) e contactar a Rede de Assistência
Fiat.
102
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
Se aconselha, no primeiro pe-
ríodo de utilização, de não so-
licitar ao veículo as pres-
tações máximas (por exem-
plo, excessivas acelerações, percursos
muito prolongados aos regimes máxi-
mos, travagens excessivamente inten-
sas, etc.).
Com o motor desligado não
deixar a chave da ignição na
posição MAR para evitar que
uma absorção de corrente
desnecessária descarregue a bateria.
Enquanto o motor não for li-
gado o servo-freio e a di-
recção assistida não são activadas,
assim, é necessário exercer um es-
forço tanto no pedal do travão, co-
mo no volante, muito superior ao
usual.
AVISO
É perigoso deixar o motor a
funcionar em locais fecha-
dos. O motor consome oxigénio e li-
berta dióxido de carbono, óxido de
carbono e outros gases tóxicos.
AVISO

PROCEDIMENTO PARA
VERSÕES A DIESEL
Proceder como indicado a seguir:
❒engatar o travão de mão;
❒posicionar a alavanca da caixa de velo-
cidades no ponto morto;
❒rodar a chave de arranque na posição
MAR: no painel de instrumentos acen-
dem-se as luzes avisadoras Ye
m;
❒aguardar que a luz avisadora se apague
Ye
m, que quanto mais quente es-
tiver o motor, mais rapidamente se apa-
gará;
❒pisar a fundo no pedal da embraiagem,
sem pisar no acelerador;
❒rodar a chave de arranque para a po-
sição AVV, imediatamente após a luz
avisadora
mse apagar. Aguardar em
demasia significa tornar inútil o trabal-
ho de aquecimento das velas.
Soltar a chave logo que o motor arranque.
AVISO Com o motor frio, rodando a cha-
ve de arranque para a posição AVV, é ne-
cessário que o pedal do acelerador se en-
contre completamente solto.Se, o motor não ligar na primeira tentati-
va, é necessário repor a chave na posição
STOPantes de repetir a manobra de
arranque.
Se, com chave na posição MARa luz avi-
sadora Yno painel de instrumentos
permanecer acesa, recomenda-se que re-
ponha a chave na posição STOPe depois
novamente em MAR; se a luz avisadora
permanecer acesa, tentar com as outras
chaves fornecidas pela fábrica.
Se, mesmo assim, não for possível accio-
nar o motor, contactar a Rede de As-
sistência Fiat.
103
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
O acendimento da luz avisa-
dora
mde forma intermi-
tente durante 60 segundos
após o arranque ou durante
um arrastamento prolongado, assina-
la uma anomalia no sistema de pré-
aquecimento das velas. Se o motor
arrancar, é possível utilizar regular-
mente o veículo, mas deve dirigir-se o
mais rapidamente possível junto da Re-
de de Assistência Fiat.
AQUECIMENTO
DO HABITÁCULO
MOTOR ACABADO DE LIGAR
Proceder como indicado a seguir:
❒pôr o veículo em movimento lenta-
mente, fazendo o motor rodar com re-
gime médio, sem aceleradas bruscas;
❒evitar exigir durante os primeiros qui-
lómetros o máximo das prestações. Re-
comenda-se aguardar até que o indica-
dor do termómetro do líquido de arre-
fecimento do motor comece a mover-
se.
ARRANQUE DE EMERGÊNCIA
Se a luz avisadora Yno quadro de ins-
trumentos permanecer acesa fixamente,
pode executar-se o arranque de emergên-
cia utilizando o código presente no CO-
DE card (consultar o descrito no capítulo
“Em emergência”).
Evitar totalmente o arranque
por empurrão ou tirando par-
tido das descidas. Estas ma-
nobras podem provocar o
afluxo de combustível no catalisador e
danificá-lo irremediavelmente.
