2007 FIAT FIORINO Manual de Uso e Manutenção (in Portuguese)

88
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
AVISO Cada cinto de segurança deve ser
utilizado por uma única pessoa: não trans-
portar crianças nos joelhos dos ocupan-
tes, utilizando os cintos de segurança pa-
ra a protecção de ambos fig. 6. De ma-
neira geral, não apertar qualquer objecto
à pessoa.
fig. 6F0T0005m
Se o cinto tiver sido subme-
tido a uma forte solicitação,
por exemplo, após um acidente, de-
ve ser substituído totalmente junto
com as ancoragens, aos parafusos de
fixação das ancoragens e com o pré-
tensor; de facto, mesmo que não se
apresentem defeitos visíveis, o cinto
pode ter perdido as suas proprieda-
des de resistência.
AVISO
MANUTENÇÃO DOS
CINTOS DE SEGURANÇA
Para a correcta manutenção dos cintos de
segurança, observar atentamente os se-
guintes avisos:
❒utilizar sempre os cintos bem esticados,
não torcidos; certifique-se que estes
deslizem livremente sem impedimen-
tos;
❒após um acidente com uma certa gra-
vidade, substituir o cinto de segurança
usado, mesmo se aparentemente não
estiver danificado. Substituir igualmen-
te o cinto de segurança em caso de ac-
tivação dos pré-tensores;❒para limpar os cintos de segurança, la-
vá-los à mão com água e sabão neutro,
enxaguar e deixar secar à sombra. Não
utilizar detergentes agressivos, bran-
queadores ou corantes e qualquer ou-
tra substância química que possa enfra-
quecer as fibras do cinto;
❒evitar que os enroladores fiquem mol-
hados: o seu correcto funcionamento
apenas é garantido se não ocorrerem
infiltrações de água;
❒substituir o cinto quando estiverem
presentes sinais de ligeiro desgaste ou
cortes.

89
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
TRANSPORTAR
CRIANÇAS
COM SEGURANÇA
Para uma maior protecção em caso de im-
pacto, todos os passageiros devem viajar
sentados e protegidos por adequados sis-
temas de segurança.
Isto vale principalmente para as crianças.
Esta prescrição é obrigatória, conforme
a directiva 2003/20/CE, em todos os paí-
ses membros da União Europeia.
Para as crianças, em relação aos adultos,
a cabeça é proporcionalmente maior e
mais pesada do que o resto do corpo, en-
quanto que os músculos e a estrutura ós-
sea não estão totalmente desenvolvidos.
Assim, são necessários, para a sua re-
tenção correcta, em caso de colisão, sis-
temas diferentes dos cintos de segurança
dos adultos.Os resultados da investigação para uma
melhor protecção das crianças são resu-
midos no Regulamento Europeu CEE-R44,
que além de os tornar obrigatórios, sub-
divide os sistemas de retenção em cinco
grupos:
Grupo 0 até 10 kg de peso
Grupo 0+ até 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15-25 kg de peso
Grupo 3 22-36 kg de peso
Como se pode ver, existe uma parcial so-
breposição entre os grupos, por isso en-
contram-se disponíveis no mercado dis-
positivos que abrangem mais de um gru-
po de peso.Todos os dispositivos de retenção devem
indicar os dados de homologação, junto
com a marca de controlo, numa etiqueta
fixada firmemente na cadeirinha, que nun-
ca deve ser removida.
Acima de 1,50 m de estatura, as crianças,
do ponto de vista dos sistemas de re-
tenção, são equiparadas aos adultos e
usam normalmente os cintos.
Na Lineaccessori Fiat, estão disponíveis
bancos para crianças adequados a cada
grupo de peso. Recomenda-se esta se-
lecção, uma vez que foram concebidos e
experimentados especificamente para os
veículos Fiat.

90
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA

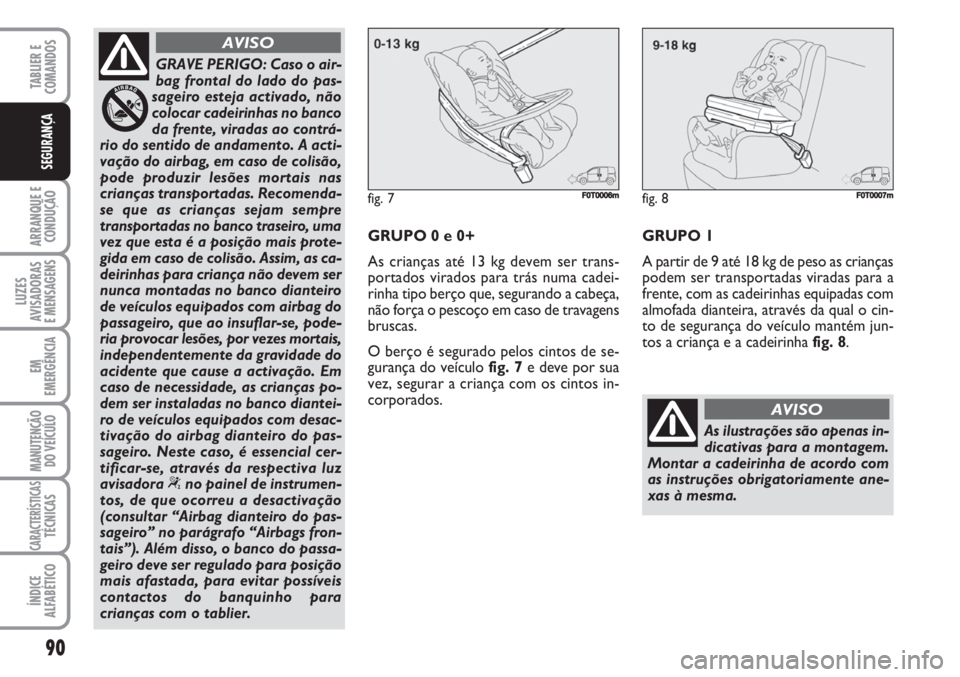

GRAVE PERIGO: Caso o air-
bag frontal do lado do pas-
sageiro esteja activado, não
colocar cadeirinhas no banco
da frente, viradas ao contrá-
rio do sentido de andamento. A acti-
vação do airbag, em caso de colisão,
pode produzir lesões mortais nas
crianças transportadas. Recomenda-
se que as crianças sejam sempre
transportadas no banco traseiro, uma
vez que esta é a posição mais prote-
gida em caso de colisão. Assim, as ca-
deirinhas para criança não devem ser
nunca montadas no banco dianteiro
de veículos equipados com airbag do
passageiro, que ao insuflar-se, pode-
ria provocar lesões, por vezes mortais,
independentemente da gravidade do
acidente que cause a activação. Em
caso de necessidade, as crianças po-
dem ser instaladas no banco diantei-
ro de veículos equipados com desac-
tivação do airbag dianteiro do pas-
sageiro. Neste caso, é essencial cer-
tificar-se, através da respectiva luz
avisadora
“no painel de instrumen-
tos, de que ocorreu a desactivação
(consultar “Airbag dianteiro do pas-
sageiro” no parágrafo “Airbags fron-
tais”). Além disso, o banco do passa-
geiro deve ser regulado para posição
mais afastada, para evitar possíveis
contactos do banquinho para
crianças com o tablier.
AVISO
GRUPO 0 e 0+
As crianças até 13 kg devem ser trans-
portados virados para trás numa cadei-
rinha tipo berço que, segurando a cabeça,
não força o pescoço em caso de travagens
bruscas.
O berço é segurado pelos cintos de se-
gurança do veículo fig. 7e deve por sua
vez, segurar a criança com os cintos in-
corporados.GRUPO 1
A partir de 9 até 18 kg de peso as crianças
podem ser transportadas viradas para a
frente, com as cadeirinhas equipadas com
almofada dianteira, através da qual o cin-
to de segurança do veículo mantém jun-
tos a criança e a cadeirinha fig. 8.
fig. 7F0T0006mfig. 8F0T0007m
As ilustrações são apenas in-
dicativas para a montagem.
Montar a cadeirinha de acordo com
as instruções obrigatoriamente ane-
xas à mesma.
AVISO

91
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA

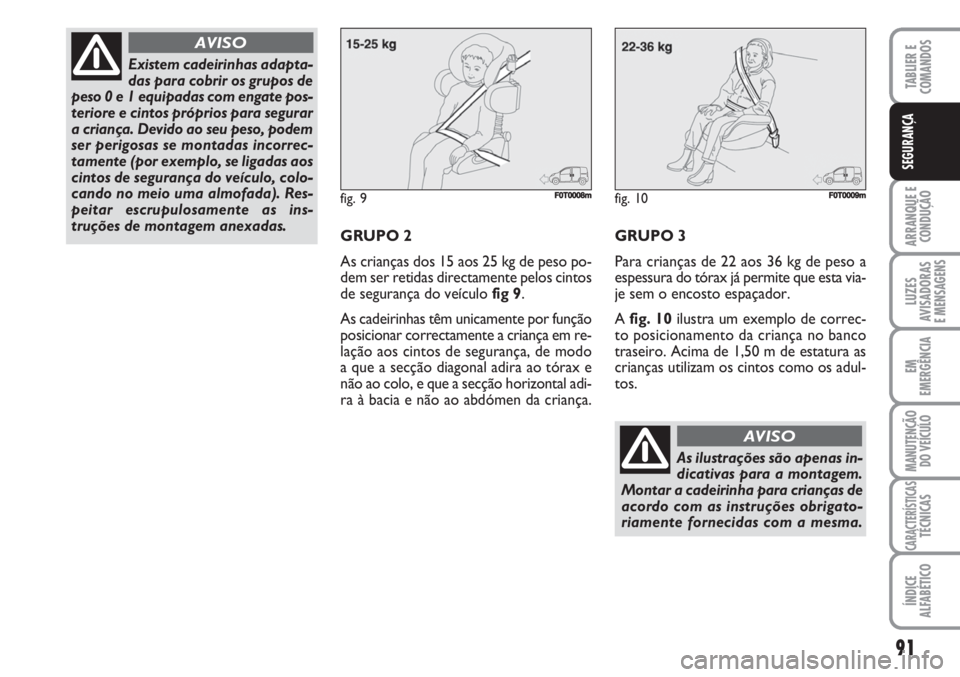

GRUPO 2
As crianças dos 15 aos 25 kg de peso po-
dem ser retidas directamente pelos cintos
de segurança do veículo fig 9.
As cadeirinhas têm unicamente por função
posicionar correctamente a criança em re-
lação aos cintos de segurança, de modo
a que a secção diagonal adira ao tórax e
não ao colo, e que a secção horizontal adi-
ra à bacia e não ao abdómen da criança.GRUPO 3
Para crianças de 22 aos 36 kg de peso a
espessura do tórax já permite que esta via-
je sem o encosto espaçador.
A fig. 10ilustra um exemplo de correc-
to posicionamento da criança no banco
traseiro. Acima de 1,50 m de estatura as
crianças utilizam os cintos como os adul-
tos.
fig. 9F0T0008mfig. 10F0T0009m
As ilustrações são apenas in-
dicativas para a montagem.
Montar a cadeirinha para crianças de
acordo com as instruções obrigato-
riamente fornecidas com a mesma.
AVISO
Existem cadeirinhas adapta-
das para cobrir os grupos de
peso 0 e 1 equipadas com engate pos-
teriore e cintos próprios para segurar
a criança. Devido ao seu peso, podem
ser perigosas se montadas incorrec-
tamente (por exemplo, se ligadas aos
cintos de segurança do veículo, colo-
cando no meio uma almofada). Res-
peitar escrupulosamente as ins-
truções de montagem anexadas.
AVISO

92
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA

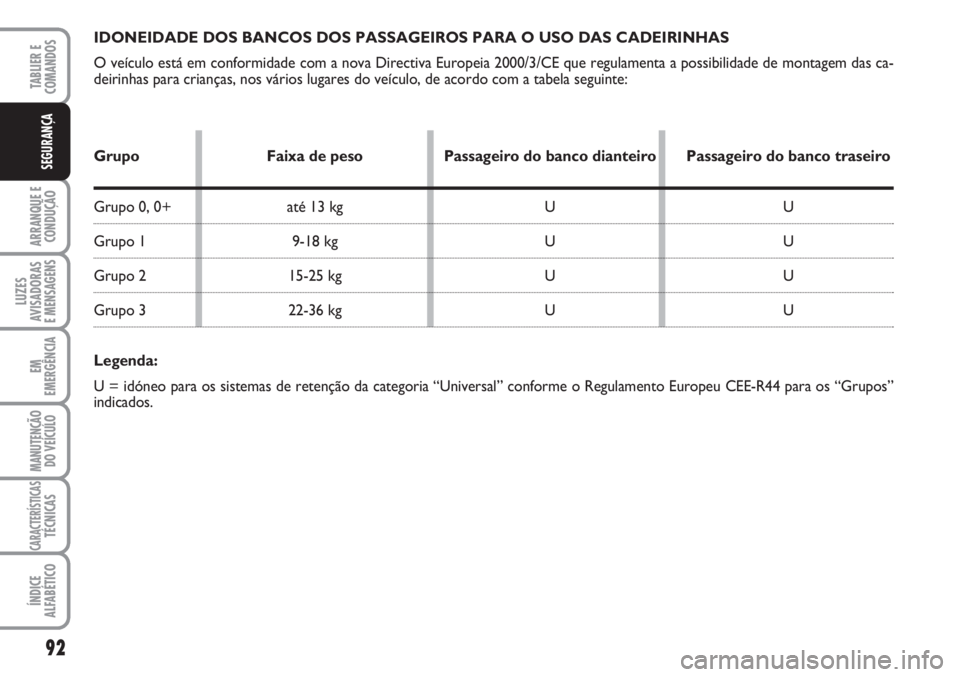

IDONEIDADE DOS BANCOS DOS PASSAGEIROS PARA O USO DAS CADEIRINHAS
O veículo está em conformidade com a nova Directiva Europeia 2000/3/CE que regulamenta a possibilidade de montagem das ca-
deirinhas para crianças, nos vários lugares do veículo, de acordo com a tabela seguinte:
Grupo Faixa de peso Passageiro do banco dianteiro Passageiro do banco traseiro
Grupo 0, 0+ até 13 kg U U
Grupo 1 9-18 kg U U
Grupo 2 15-25 kg U U
Grupo 3 22-36 kg U U
Legenda:
U = idóneo para os sistemas de retenção da categoria “Universal” conforme o Regulamento Europeu CEE-R44 para os “Grupos”
indicados.

93
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
A seguir recapitulam-se as principais nor-
mas de segurança que devem ser respei-
tadas para o transporte de crianças:
❒instalar as cadeirinhas para criança no
banco traseiro, uma vez que esta é a
posição mais protegida em caso de aci-
dente;
❒em caso de desactivação do airbag fron-
tal do passageiro, verificar sempre, atra-
vés do acendimento permanente da
respectiva luz avisadora
“no quadro
de instrumentos, que ocorreu a desac-
tivação;
❒respeitar escrupulosamente as ins-
truções fornecidas com a própria ca-
deirinha, que o fornecedor deve obri-
gatoriamente fornecer. Conservar no
veículo, juntamente com os documen-
tos e o presente manual. Não utilizar
cadeirinhas usadas, sem instruções de
utilização;❒verificar sempre com uma tracção no
cinto, o efectivo engate dos cintos;
❒cada sistema de retenção tem rigorosa-
mente um lugar; nunca transportar duas
crianças ao mesmo tempo;
❒verificar sempre se os cintos não estão
apoiados no pescoço da criança;
❒durante a viagem, não permitir que a
criança assuma posições anormais ou
desaperte os cintos;
❒nunca transportar crianças nos braços,
nem em caso de recém-nascidos. Nin-
guém consegue reter uma criança em
caso de acidente;
❒em caso de acidente, substituir a ca-
deirinha por uma nova.
Em presença de airbag do
passageiro, não posicionar
no banco dianteiro cadeirinhas para
criança, uma vez que as crianças nun-
ca devem viajar no banco dianteiro.
AVISO
PRÉ-INSTALAÇÃO
PARA A MONTAGEM
DE CADEIRINHAS
ISOFIX (se previsto)
Em algumas versões, o veículo está pre-
parado para a montagem das cadeirinhas
Isofix Universal, um novo sistema unifica-
do europeu para o transporte de crianças.
É possível efectuar a montagem mista de
cadeirinhas tradicionais e Isofix.
A título indicativo na fig. 11é apresenta-
do um exemplo de cadeirinha. A cadeirin-
ha Isofix Universal abrange o grupo de pe-
so: 1.
Os outros grupos de peso são abrangidos
pela cadeirinha Isofix específica que pode
ser utilizada apenas se especificamente
concebida, experimentada e homologada
para este veículo (consultar a lista de ve-
ículos anexada à cadeirinha).

94
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
fig. 13FF0T0146mfig. 12F0T0145m
fig. 11F0T0010m
Montar a cadeirinha apenas
com o veículo parado. A ca-
deirinha está correctamente fixa às
hastes de pré-instalação, quando se
verificar que os engates estão correc-
tamente efectuados. Consultar, em
cada caso, as instruções de monta-
gem, desmontagem e posicionamen-
to, que o fabricante da cadeirinha é
obrigado a fornecer com a mesma.
AVISOLembramos que, no caso de cadeirinhas
Isofix Universal, podem ser utilizadas to-
das aquelas homologadas com a legenda
ECE R44/03 “Isofix Universal”.
A Lineaccessori Fiat dispõe de cadeirinha
para criança Isofix Universal “Duo Plus”.
Para obter mais detalhes relativamente à
instalação e/ou uso da cadeirinha, fazer re-
ferência ao “Manual de instruções” for-
necido junto com a cadeirinha.
Devido ao diferente sistema de engate, a
cadeirinha deve ser fixa através dos anéis
inferiores metálicos adequados A-fig. 12,
posicionados entre o encosto e a almo-
fada traseira, em seguida, depois de repor
a chapeleira, fixar a correia superior (dis-
ponível junto com a cadeirinha) no anel
adequado B-fig. 13(um por lado) situa-
do na bagageira.

95
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
IDONEIDADE DOS BANCOS DOS PASSAGEIROS PARA O USO DAS CADEIRINHAS ISOFIX UNIVERSAIS
A tabela abaixo indicada, em conformidade com a legislação europeia ECE 16, indica a possibilidade de instalação das cadeirinhas
para criança “Isofix Universais” em bancos equipados com engates Isofix.
Grupo de pesoOrientação Classe de Posição Isofix
cadeirinha tamanho Isofix lateral traseira
Grupo 0 até 10 kg
Grupo 0+ até a 13 kg
Grupo I a 9 até 18 kg
IUF: adequado para sistemas de retenção para crianças Isofix orientados no sentido de marcha, de classe universal (equipados de
terceiro engate superior), homologados para o uso no grupo de peso.
IL: adaptado para sistemas específicos de retenção para crianças do tipo Isofix específico e homologado para este tipo de veículo.
É possível instalar a cadeirinha, deslocando para a frente o banco dianteiro.
(*) É possível montar a cadeirinha Isofix posicionando a cadeira dianteira toda para cima.E
E
D
C
D
C
B
B1
AIL
IL
IL
IL (*)
IL
IL (*)
IUF
IUF
IUF Sentido contra marcha
Sentido contra marcha
Sentido contra marcha
Sentido contra marcha
Sentido contra marcha
Sentido contra marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha
