AS CHAVES
CODE CARD
(a pedido para as versões/
mercados onde prevista) fig. 4
Com o veículo, junto com as chaves for-
necidas em dúplice exemplar, é entregue
o CODE card no qual estão indicados:
Ao código electrónico a utilizar em ca-
so de arranque de emergência (ver o
parágrafo “Arranque de emergência”
no capítulo “Arranque e condução”);
Bo código mecânico das chaves a co-
municar à Rede de Assistência Fiat
em caso de pedido de duplicados das
chaves.
AVISO Para garantir a perfeita eficiência
dos dispositivos electrónicos internos nas
chaves, não deixar as mesmas expostas
aos raios solares.
fig. 5F0T00002m
CHAVE MECÂNICA fig. 5
A inserção metálica Aacciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão de abaste-
cimento de combustível;
fig. 4F0T0001m
Em caso de mudança de pro-
priedade do veículo é indis-
pensável que o novo proprie-
tário entre em posse de todas
as chaves e do CODE card.

9
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
Versões Combi
O botão Ëdestranca as portas dianteiras
e as portas laterais corrediças;
O botão Átranca todas as portas;
O botão
∞destranca as portas de ba-
tente traseiras.
Versões Cargo
O botão Ëdestranca as portas diantei-
ras;
O botão Átranca todas as portas;
O botão
∞destranca as portas de ba-
tente traseiras e as laterais corrediças (se
previstas).
Ao efectuar o desbloqueio das portas, se
acendem, por um tempo pré-definido, as
luzes do plafonier interno. CHAVE COM TELECOMANDO

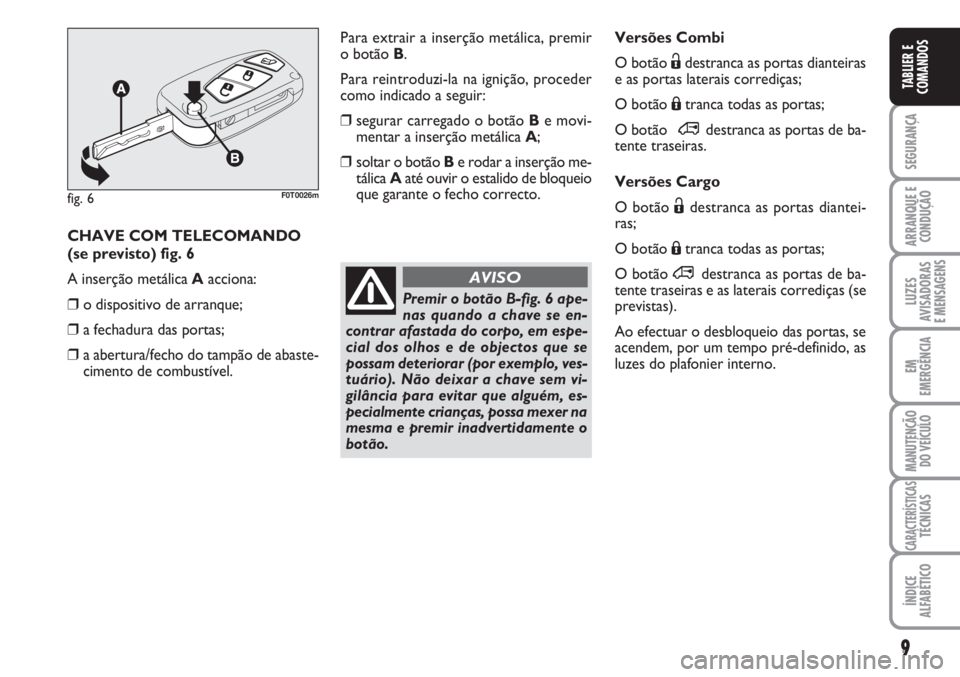

(se previsto) fig. 6
A inserção metálica Aacciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão de abaste-
cimento de combustível.
fig. 6F0T0026m
Premir o botão B-fig. 6 ape-
nas quando a chave se en-
contrar afastada do corpo, em espe-
cial dos olhos e de objectos que se
possam deteriorar (por exemplo, ves-
tuário). Não deixar a chave sem vi-
gilância para evitar que alguém, es-
pecialmente crianças, possa mexer na
mesma e premir inadvertidamente o
botão.
AVISO
Para extrair a inserção metálica, premir
o botão B.
Para reintroduzi-la na ignição, proceder
como indicado a seguir:
❒segurar carregado o botão Be movi-
mentar a inserção metálica A;
❒soltar o botão Be rodar a inserção me-
tálica Aaté ouvir o estalido de bloqueio
que garante o fecho correcto.

10
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
Substituição da pilha da chave
com telecomando fig. 8
Para substituir a pilha proceder como in-
dicado a seguir:
❒premir o botão Ae colocar a inserção
metálica Bna posição de abertura;
❒rodar o parafuso Cpara
:utilizando
uma chave de parafusos de ponta fina;
❒extrair o suporte porta-bateria De
substituir a pilha Erespeitando as po-
laridades;
❒reintroduzir o suporte porta-bateria D
no interior da chave e bloqueá-lo ro-
dando o parafuso Cpara
Á.
fig. 8F0T0028m
As pilhas usadas são nocivas
para o meio ambiente, por-
tanto, devem ser colocadas
nos recipientes especiais co-
mo previsto pelas normas vigentes ou
podem ser entregues à Rede de As-
sistência Fiat, que se encarregará de
eliminá-las.
PEDIDO DE TELECOMANDOS
SUPLEMENTARES
O sistema pode reconhecer até 8 teleco-
mandos. Caso seja necessário pedir um
novo telecomando, contactar a Rede de
Assistência Fiat levando o CODE card, um
documento de identidade e os documen-
tos identificativos de propriedade do veí-
culo.
fig. 7F0T0149m

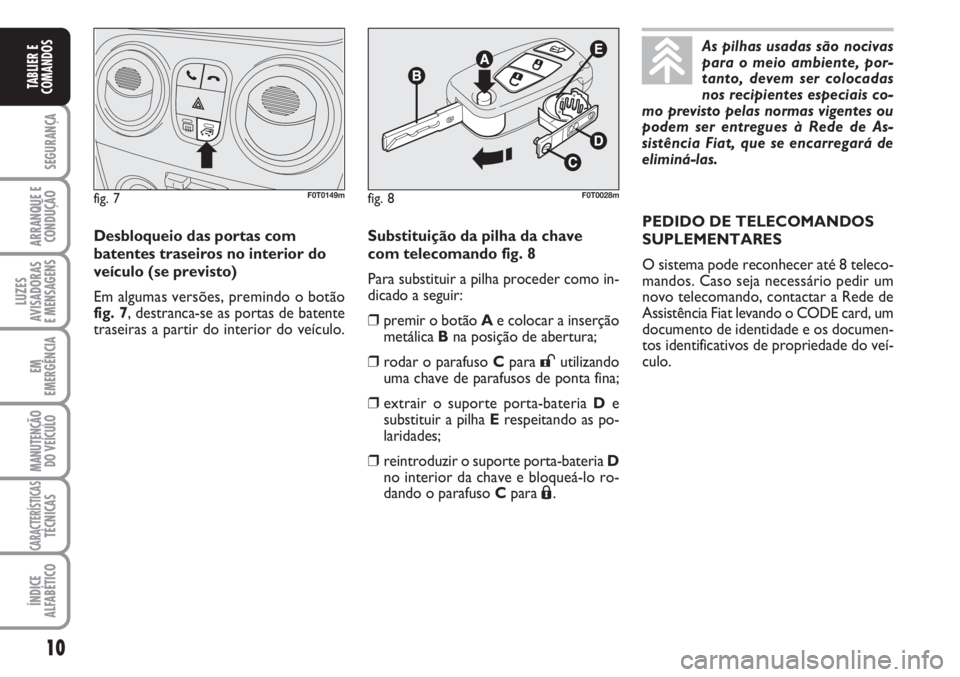

Desbloqueio das portas com
batentes traseiros no interior do
veículo (se previsto)
Em algumas versões, premindo o botão
fig. 7, destranca-se as portas de batente
traseiras a partir do interior do veículo.

11
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

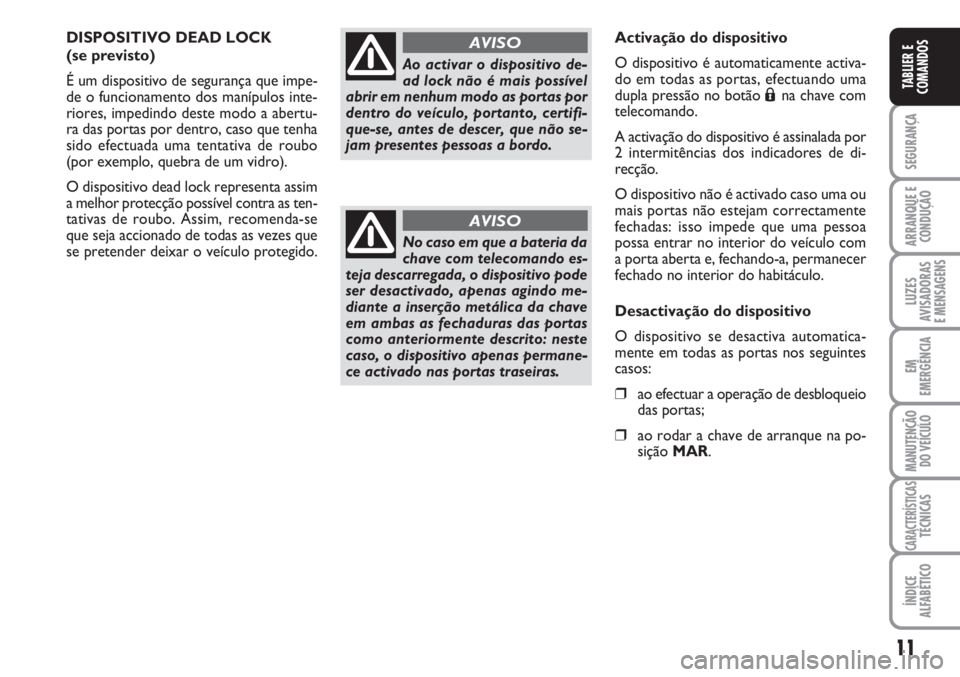

DISPOSITIVO DEAD LOCK
(se previsto)
É um dispositivo de segurança que impe-
de o funcionamento dos manípulos inte-
riores, impedindo deste modo a abertu-
ra das portas por dentro, caso que tenha
sido efectuada uma tentativa de roubo
(por exemplo, quebra de um vidro).
O dispositivo dead lock representa assim
a melhor protecção possível contra as ten-
tativas de roubo. Assim, recomenda-se
que seja accionado de todas as vezes que
se pretender deixar o veículo protegido.
Ao activar o dispositivo de-
ad lock não é mais possível
abrir em nenhum modo as portas por
dentro do veículo, portanto, certifi-
que-se, antes de descer, que não se-
jam presentes pessoas a bordo.
AVISO
No caso em que a bateria da
chave com telecomando es-
teja descarregada, o dispositivo pode
ser desactivado, apenas agindo me-
diante a inserção metálica da chave
em ambas as fechaduras das portas
como anteriormente descrito: neste
caso, o dispositivo apenas permane-
ce activado nas portas traseiras.
AVISO
Activação do dispositivo
O dispositivo é automaticamente activa-
do em todas as portas, efectuando uma
dupla pressão no botão
Ána chave com
telecomando.
A activação do dispositivo é assinalada por
2 intermitências dos indicadores de di-
recção.
O dispositivo não é activado caso uma ou
mais portas não estejam correctamente
fechadas: isso impede que uma pessoa
possa entrar no interior do veículo com
a porta aberta e, fechando-a, permanecer
fechado no interior do habitáculo.
Desactivação do dispositivo
O dispositivo se desactiva automatica-
mente em todas as portas nos seguintes
casos:
❒ao efectuar a operação de desbloqueio
das portas;
❒ao rodar a chave de arranque na po-
sição MAR.

12
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

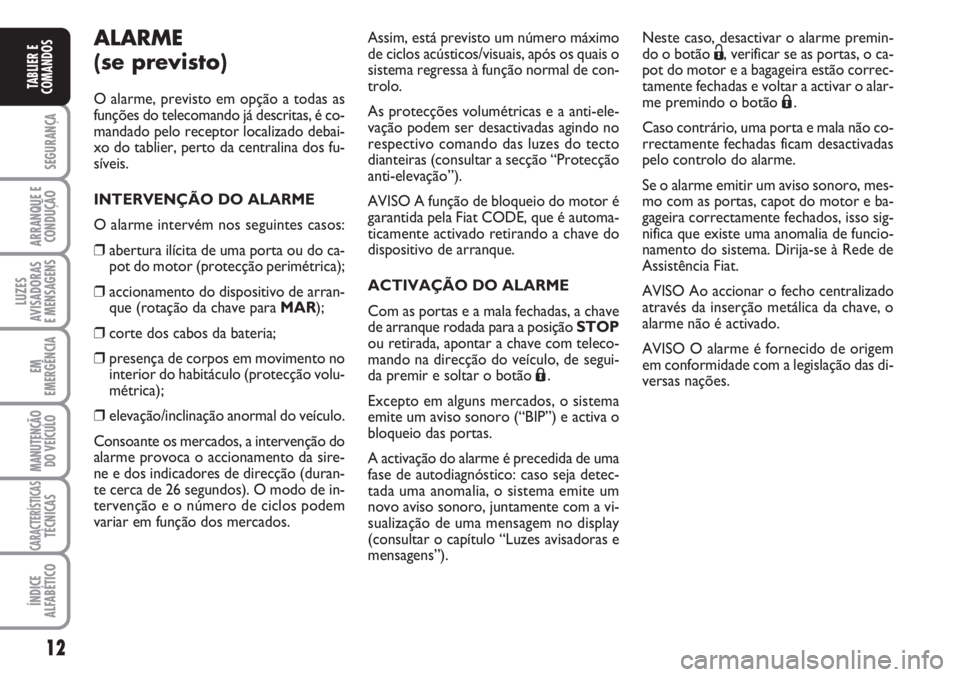

ALARME
(se previsto)
O alarme, previsto em opção a todas as
funções do telecomando já descritas, é co-
mandado pelo receptor localizado debai-
xo do tablier, perto da centralina dos fu-
síveis.
INTERVENÇÃO DO ALARME
O alarme intervém nos seguintes casos:
❒abertura ilícita de uma porta ou do ca-
pot do motor (protecção perimétrica);
❒accionamento do dispositivo de arran-
que (rotação da chave para MAR);
❒corte dos cabos da bateria;
❒presença de corpos em movimento no
interior do habitáculo (protecção volu-
métrica);
❒elevação/inclinação anormal do veículo.
Consoante os mercados, a intervenção do
alarme provoca o accionamento da sire-
ne e dos indicadores de direcção (duran-
te cerca de 26 segundos). O modo de in-
tervenção e o número de ciclos podem
variar em função dos mercados.Assim, está previsto um número máximo
de ciclos acústicos/visuais, após os quais o
sistema regressa à função normal de con-
trolo.
As protecções volumétricas e a anti-ele-
vação podem ser desactivadas agindo no
respectivo comando das luzes do tecto
dianteiras (consultar a secção “Protecção
anti-elevação”).
AVISO A função de bloqueio do motor é
garantida pela Fiat CODE, que é automa-
ticamente activado retirando a chave do
dispositivo de arranque.
ACTIVAÇÃO DO ALARME
Com as portas e a mala fechadas, a chave
de arranque rodada para a posição STOP
ou retirada, apontar a chave com teleco-
mando na direcção do veículo, de segui-
da premir e soltar o botão
Á.
Excepto em alguns mercados, o sistema
emite um aviso sonoro (“BIP”) e activa o
bloqueio das portas.
A activação do alarme é precedida de uma
fase de autodiagnóstico: caso seja detec-
tada uma anomalia, o sistema emite um
novo aviso sonoro, juntamente com a vi-
sualização de uma mensagem no display
(consultar o capítulo “Luzes avisadoras e
mensagens”).Neste caso, desactivar o alarme premin-
do o botão Ë, verificar se as portas, o ca-
pot do motor e a bagageira estão correc-
tamente fechadas e voltar a activar o alar-
me premindo o botão
Á.
Caso contrário, uma porta e mala não co-
rrectamente fechadas ficam desactivadas
pelo controlo do alarme.
Se o alarme emitir um aviso sonoro, mes-
mo com as portas, capot do motor e ba-
gageira correctamente fechados, isso sig-
nifica que existe uma anomalia de funcio-
namento do sistema. Dirija-se à Rede de
Assistência Fiat.
AVISO Ao accionar o fecho centralizado
através da inserção metálica da chave, o
alarme não é activado.
AVISO O alarme é fornecido de origem
em conformidade com a legislação das di-
versas nações.

13
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
DESACTIVAÇÃO
DO ALARME
Premir o botão Ëda chave com teleco-
mando.
São efectuadas as seguintes acções (ex-
cepto em alguns mercados):
❒dois breves acendimentos dos indica-
dores de direcção;
❒duas breves sinalizações acústicas
(“BIP”);
❒destrancamento das portas.
AVISO Ao accionar a abertura centraliza-
da através da inserção metálica da chave,
o alarme não é desactivado.PROTECÇÃO
ANTI-ELEVAÇÃO
É constituído por um sensor que detecta
as variações de inclinação do veículo, pa-
ra assinalar todas as possíveis elevações,
mesmo que parciais (por exemplo, para
a mudança de uma roda.)
O sensor também detecta as variações mí-
nimas do ângulo de orientação do veícu-
lo, seja no eixo longitudinal seja no trans-
versal.
Desactivação da protecção
Para desactivar a protecção (como por
exemplo, em caso de reboque do veícu-
lo com o alarme activado), premir o botão
A-fig. 9 localizado no painel específico. A
protecção permanece activa até que seja
accionada a abertura centralizada das por-
tas.SINALIZAÇÕES DE
TENTATIVAS
DE ARROMBAMENTO
Cada tentativa de arrombamento é assi-
nalada pelo acendimento da luz avisadora
Y(ou do símbolo no display) no painel
de instrumentos (em algumas versões
acompanhada da mensagem visualizada no
display) (ver o capítulo “Luzes avisadoras
e mensagens”).
DESACTIVAÇÃO DO ALARME
Para desactivar completamente o alarme
(por exemplo, em caso de uma longa inac-
tividade do veículo) fechar o veículo ro-
dando a inserção metálica da chave na fe-
chadura da porta.
AVISO Se as pilhas do telecomando fica-
rem descarregadas, ou em caso de avaria
do sistema, para desactivar o alarme, in-
troduzir a chave no dispositivo de arran-
que e rodá-la para a posição MAR.
fig. 9F0T0159m

14
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

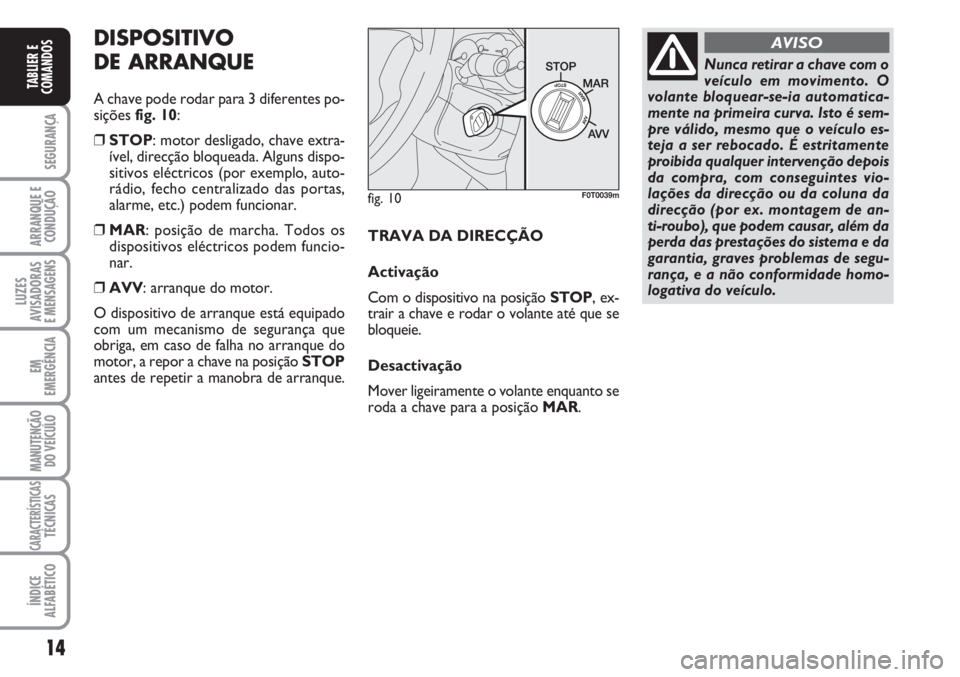

fig. 10F0T0039m
Nunca retirar a chave com o
veículo em movimento. O
volante bloquear-se-ia automatica-
mente na primeira curva. Isto é sem-
pre válido, mesmo que o veículo es-
teja a ser rebocado. É estritamente
proibida qualquer intervenção depois
da compra, com conseguintes vio-
lações da direcção ou da coluna da
direcção (por ex. montagem de an-
ti-roubo), que podem causar, além da
perda das prestações do sistema e da
garantia, graves problemas de segu-
rança, e a não conformidade homo-
logativa do veículo.
AVISODISPOSITIVO
DE ARRANQUE
A chave pode rodar para 3 diferentes po-
sições fig. 10:
❒STOP: motor desligado, chave extra-
ível, direcção bloqueada. Alguns dispo-
sitivos eléctricos (por exemplo, auto-
rádio, fecho centralizado das portas,
alarme, etc.) podem funcionar.
❒MAR: posição de marcha. Todos os
dispositivos eléctricos podem funcio-
nar.
❒AVV: arranque do motor.
O dispositivo de arranque está equipado
com um mecanismo de segurança que
obriga, em caso de falha no arranque do
motor, a repor a chave na posição STOP
antes de repetir a manobra de arranque.TRAVA DA DIRECÇÃO
Activação
Com o dispositivo na posição STOP, ex-
trair a chave e rodar o volante até que se
bloqueie.
Desactivação
Mover ligeiramente o volante enquanto se
roda a chave para a posição MAR.

15
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
INSTRUMENTOS
DE BORDO
A cor de fundo dos instrumentos e a sua
tipologia pode variar em função das
versões.
VELOCÍMETRO
(indicador de velocidade) fig. 11
Assinala a velocidade do veículo.CONTA-ROTAÇÕES fig. 12
O conta-rotações fornece indicações re-
lativas as rotações do motor por minuto.
AVISO O sistema de controlo da injecção
electrónica bloqueia progressivamente o
afluxo de combustível quando o motor es-
tá “fora de rotações” com a conseguinte
e progressiva perda de potência do mo-
tor.
O conta-rotações, com o motor ao mí-
nimo, pode indicar um levantamento de
regime gradual ou imprevisto, a segunda
dos casos. Este comportamento é normal
e não deve levantar preocupações, pois is-
so pode verificar-se por exemplo aquan-
do do accionamento do climatizador ou
do electroventilador. Nestes casos, uma
lenta variação de rotações serve para pro-
teger o estado de carga da bateria.
fig. 11F0T0150mfig. 12F0T0151m
