BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Body Computer F01 60 50
Beschikbaar F02 – 50
Start-/contactslot F03 20 50
ABS (pomp) F04 40 50
Beschikbaar F05 – 50
Elektroventilateur motorkoelsysteem één snelheid (75W)/
Lage snelheid elektroventilateur motorkoelsysteem (187W) F06 20 50
Lage snelheid elektroventilateur motorkoelsysteem (350W) F06 30 50
Hoge snelheid elektroventilateur motorkoelsysteem (187W) F07 30 50
Hoge snelheid elektroventilateur motorkoelsysteem (350W) F07 40 50
Aanjager F08 30 50
Beschikbaar (trekhaakset) (F09) (15) (50)
Claxons F10 10 50
Motormanagementsysteem (secundaire verbruikers) F11 10 50
Grootlicht F14 15 50
Beschikbaar F15 – 50
+15 Regeleenheid motormanagementsysteem/Spoel relais T20 F16 7,5 50
Regeleenheid motormanagementsysteem (1.4-uitvoering) F17 10 50
Regeleenheid motormanagementsysteem (1.3 Multijet-uitvoering) F17 10 50

149
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Spoel relais T09 (1.4-uitvoering) F18 7,5 50
Regeleenheid motormanagementsysteem/Spoel relais T09 (1.3 Multijet-uitvoering) F18 7,5 50
Aircocompressor F19 7,5 50
Achterruitverwarming/Verwarming buitenspiegels F20 30 50
Brandstofpomp F21 15 50
Regeleenheid motormanagementsysteem (1.3 Multijet-uitvoering) F22 15 50
Inspuitventielen/Bobine ontsteking (1.4-uitvoering) F22 15 50
ABS (kleppen) F23 20 50
+15 ABS F24 7,5 50
Mistlampen F30 15 50
Voorgloeiregeleenheid (1.3 Multijet-uitvoering) F81 50 50
Beschikbaar F83 – 50
Aansteker/Stekkerdoos interieur/Stoelverwarming F85 30 50
+15 Achteruitrijlichten/Luchtkwantummeter/Waterdetectiesensor in brand-
stoffilter/, Spoelen van relais T02, T05, T14, T17 en T19 F87 7,5 50

150
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ZEKERINGEN IN
ZEKERINGENKAST
IN INTERIEUR
Om de zekeringen te bereiken, moet u met
de metalen baard van de contactsleutel de
twee schroeven A-fig. 52losdraaien en het
klepje Bverwijderen.
De zekeringen bevinden zich in twee
zekeringenhouders fig. 53.
fig. 52F0T0178m
fig. 53F0T0183m

151
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Dimlicht (passagierszijde) F12 7,5 53
Dimlicht (bestuurderszijde)/Koplampverstelling F13 7,5 53
INT/A spoelen relais SCM F31 5 53
Tijdgeschakelde interieurverlichting F32 7,5 53
Knooppunt Radio/Regeleenh. Bluetooth-sys./Knooppunt Blue&Me/Diagnosestekker
EOBD-systeem/Regeleenheid interieurbewaking/Regeleenheid sirene diefstalalarm F36 10 53
Knooppunt instrumentenpaneel/Bediening remlichten (NA) F37 5 53
Slotactuatoren portieren/bagageruimte F38 20 53
Tweewegpomp ruitensproeiers/achterruitsproeier F43 15 53
Ruitbediening voor (bestuurderszijde) F47 20 53
Ruitbediening voor (passagierszijde) F48 20 53
Verlichting bedieningsknoppen/Regeleenheid parkeersensoren/Bediening
elektrisch verstelbare buitenspiegels/Regeleenheid interieurbewaking F49 5 53
Regeleenheid airbag F50 7,5 53
INT knooppunt Radio/Regeleenh. Bluetooth-sys./Knooppunt Blue&Me/ Elektrische
verstelling buitenspiegels/Koppelingspedaalschakelaar/Bediening remlichten (NC) F51 5 53
Knooppunt instrumentenpaneel F53 5 53

152
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

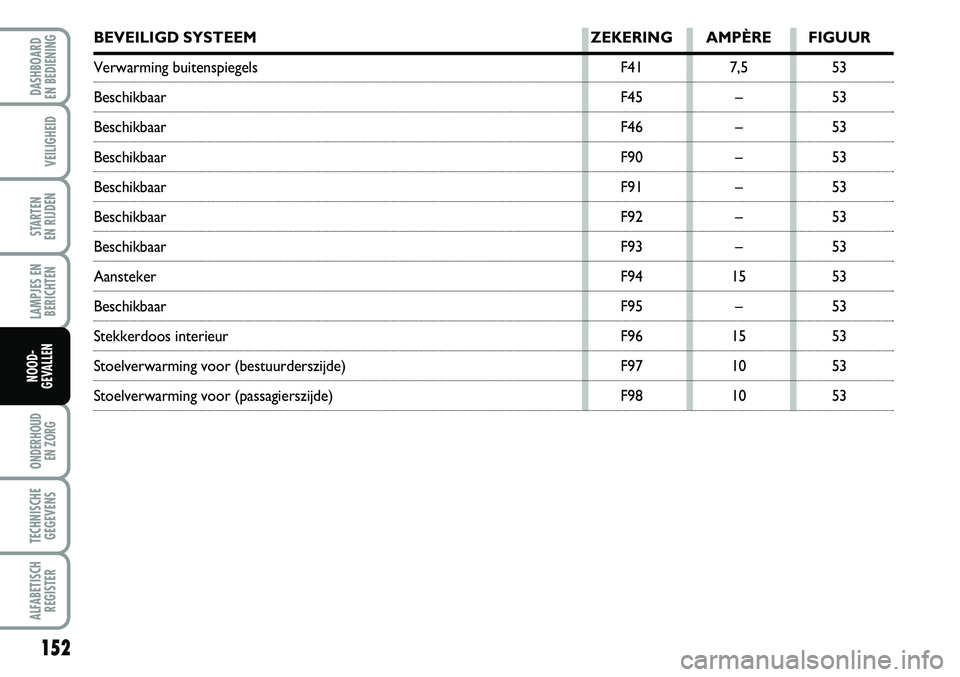

BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
